Параметры в Flight controller
CAN_D1_PROTOCOL = 1
CAN_P1_DRIVER = 1
CAN_D1_UC_ESC_OF = 4 (Самолет 4.2.1 или новее)
CAN_D1_UC_ESC_BM = x
CAN_D1_UC_SRV_BM = x
BRD_SAFETYENABLE = 0 (если ваш полетный контроллер не имеет предохранительной булавки)
CAN-L4-PWM — это адаптерный узел на базе прошивки ArudPilot AP_Periph.
Использование этого адаптера для преобразования регуляторов с поддержкой DShot в регуляторы CAN, включая полную телеметрию ESC. и превратите сервоприводы PWM в сервоприводы CAN.
Спецификации
MCU: STM32L431xC, флэш-память 256 КБ
1x CAN, протокол DroneCAN
9 выходов ШИМ (8 выходов Dshot)
1,5x UART
UART1, RX1
UART3, Tx3/ Rx3
Отладка ST, SWCLK и SWDIO
СВЕТОДИОД
Синий, Быстрое мигание, Загрузка
Синий, Медленно мигает, работает
Красный, индикатор 3,3 В
Диапазон входного напряжения: 4,5 ~ 5,5 В @5V контактная площадка / контакт
Потребляемая мощность: 30 мА
Рабочие температуры: -20~80 °C
Пэды «Vx» предназначены для питания сервоприводов через внешний BEC. «Vx» не соединен с другими компонентами на этой плате.
Контактные площадки «Rx1» предназначены для телеметрии ESC, НЕ подключайте выход ESC BEC к контактной площадке Rx1.
Физический
1x JST-GH-4P (SM04B-GHS-TB) для CAN

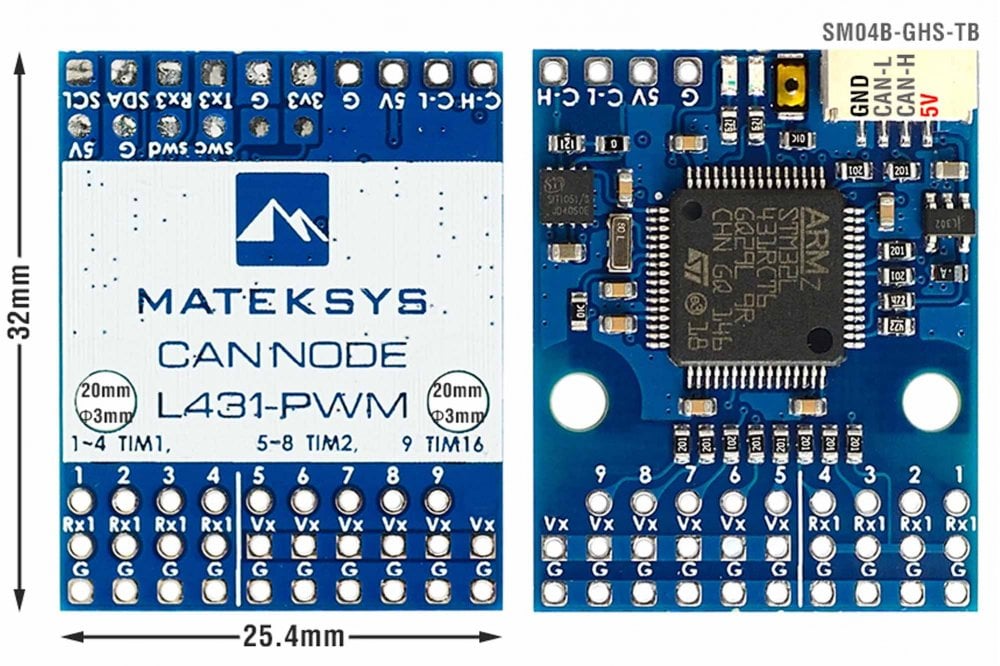

Размер платы: 32 мм * 25,4 мм. 3,5 г
Крепление: 20мм. Диаметр 3 мм
3D файл : CAN-L4-PWM_STEP.zip
Микропрограммное обеспечение
ArduPilot AP_Periph MatekL431-Dshot
Обновление с помощью DroneCAN GUI Tool
1x плата CAN-L4-PWM
1x силиконовый провод JST-GH-4P на JST-GH-4P 20 см
