— AP_PERIPH ГНСС М10-Л4-3100

SKU

  • Flash Sale

0
0
0
0
Days
0
0
Hrs
0
0
Min
0
0
Sec

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

Описание

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

У нас нет розничных продаж. Минимальный заказ +500 шт.

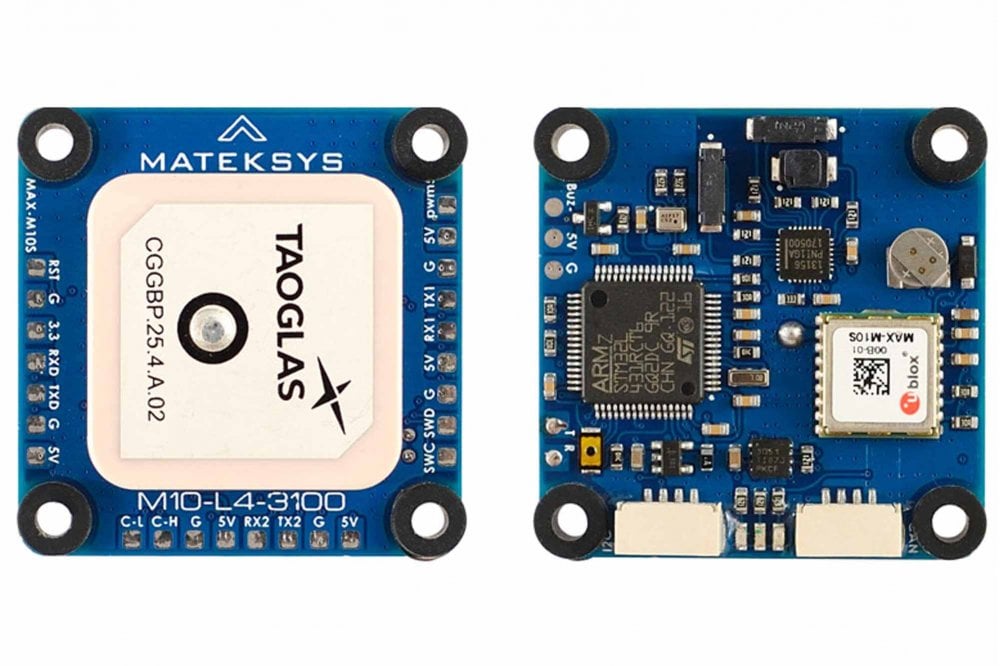

M10-L4-3100 основан на прошивке AP_Periph ArudPilots, представляет собой периферийное устройство GNSS + COMPASS + BAROMETER с интерфейсами CAN/DroneCAN и UART/MSP.

M10-L4-3100 использует несколько созвездий GNSS на базе u-blox MAX-M10S, MAX-M10S — это параллельный приемник GNSS, который может принимать и отслеживать несколько систем GNSS. Благодаря многодиапазонной входной радиочастотной архитектуре все четыре основные группировки GNSS, GPS, Galileo, ГЛОНАСС и BeiDou могут приниматься одновременно.

В M10-L4-3100 встроен промышленный компас PNI RM3100, который обеспечивает высокое разрешение, низкое энергопотребление, отсутствие гистерезиса, большой динамический диапазон и высокую частоту дискретизации.

 Советы и примечания

  • на M10-F4-3100, 3 магнитные катушки имеют мало паяльной пасты, чтобы избежать избытка для «наклона» их, что приводит к некоторым неточностям показаний компаса. Любые сильные удары обязательно разъединят их, особенно «высокая катушка» Sen-Z-f.  Пожалуйста, используйте этот прецизионный модуль с осторожностью.
  • Конфигурация по умолчанию на MAX-M10S с ublox FW5.1 — это одновременный прием GPS, Galileo и BeiDou B1I с включенными QZSS и SBAS.  По умолчанию ГЛОНАСС отключена.
  • Beidou B1I (1561,098 МГц) и ГЛОНАСС не могут быть включены одновременно.  Beidou B1C (1575,42 МГц) и ГЛОНАСС могут быть включены одновременно. Прошивки полетных контроллеров (INAV, Betaflight, ArduPilot) пока не поддерживают включение Beidou B1C.
  • с GPS, Galileo и BeiDou B1I с включенными QZSS и SBAS MAX-M10 могут принимать более 30 спутников с HDOP до 0,55.
  • Начните с u-blox GNSS FW3.01, timepulse выровнен по времени UTC, и это время устанавливается действительным только после загрузки високосной секунды. Это может занять до 12,5 минут. Вероятно, светодиод PPS не будет мигать сразу после того, как GPS зафиксировал 3D.



Спецификации

  • GNSS u-blox MAX-M10S (GPS, ГЛОНАСС, Galileo и BeiDou)
  • Магнитный компас RM3100
  • Барометр SPL06-001
  • Патч-антенна GNSS 25 * 25 * 4 мм
  • MCU STM32L431RCT6
  • UART3, бортовой MAX-M10S
  • UART2(TX2 RX2), протокол MSP
  • CAN, протокол DroneCAN
  • Разъем I2C JST-GH для внешнего датчика AirSpeed
 Светодиод загрузчика CAN, синий
  • Быстрое мигание, загрузка
  • Медленно мигает, работает
 СВЕТОДИОД GNSS PPS, зеленый
  • Горит после включения
  • мигает (1 Гц), когда GNSS имеет фиксированный 3D
  •  Светодиод 3,3 В, красный
 Диапазон входного напряжения: 4,5 ~ 5,3 В (контактная площадка / контакт 5 В)
  • Потребляемая мощность: 60 мА
  • Рабочие температуры: -20~80 °C
  • 36 мм * 36 мм * 12 мм
  • 16г
  • M10-L4-3100_step.zip

Прошивки
ArduPilot AP_Periph: MatekL431-Periph


Включает

  • 1x M10-L4-3100
  • 2x силиконовый провод JST-GH-4P на JST-GH-4P 20 см
  • Монтажное основание (1x печатная плата, 4x силиконовые втулки, 4x нейлоновые стойки M3x7, 4x нейлоновые винты M3*8)
