— AP_PERIPH, КАН-Л4-БМ
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.

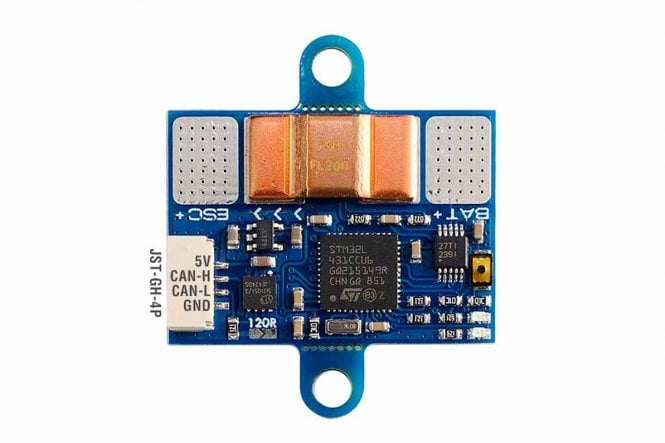

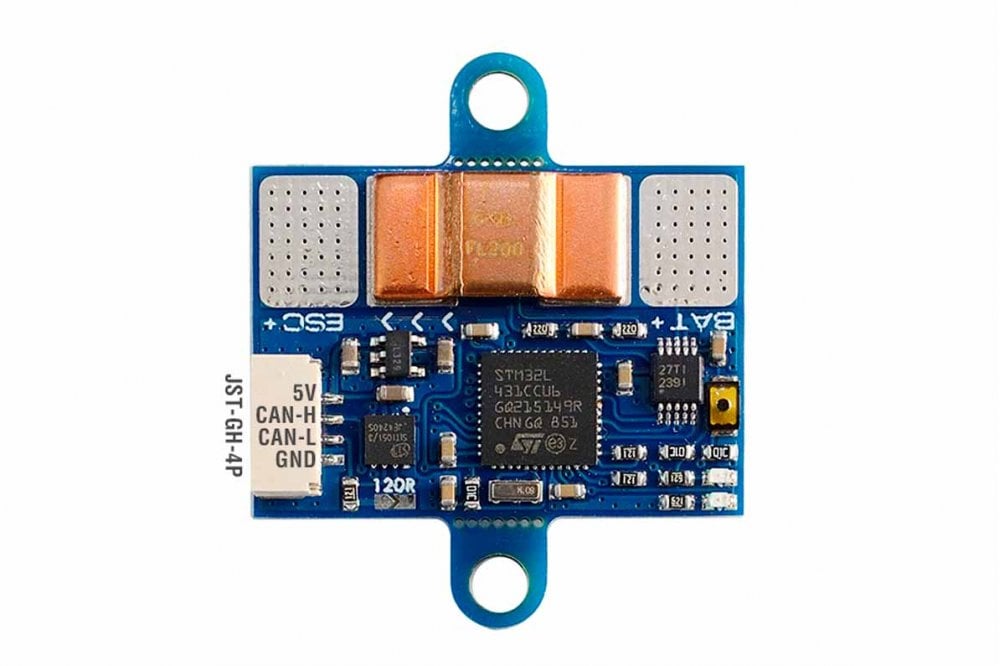

CAN-L4-BM — это сверхточный цифровой монитор мощности на базе прошивки TI INA239 и ArudPilot AP_Periph.
Сопротивление этого проводящего тракта составляет 200 мкОм, что обеспечивает низкие потери мощности в приложении.
С этим устройством калибровка не требуется. Полетный контроллер, поддерживающий протокол DroneCAN, может легко получать точные показания тока и напряжения шины через шину CAN.
Спецификации
- MCU: STM32L431xC, флэш-память 256 КБ
- INA239 85-В, 16-битная, высокоточная микросхема силового монитора с интерфейсом SPI
- Вход измерения напряжения батареи: 0 ~ 85 В
- Диапазон чувствительности тока: 0 ~ 204,8 А
- Ток нагрузки на токочувствительном резисторе: 150 А (непрерывный), 204,8 А (пиковный)
- Погрешность напряжения: ± 0,1%
- Текущая точность: ± 2%
- Интерфейс
- CAN, протокол DroneCAN
- UART2, запасной, DFU
- Отладка ST, SWCLK и SWDIO
- СВЕТОДИОД
Синий, Быстрое мигание, Загрузка
Синий, Медленно мигает, работает
Красный, индикатор 3,3 В
- Источник питания для платы CAN-L4-BM: 4,5 ~ 5,5 В @5V контактная площадка / контакт
- Потребляемая мощность: 10 мА
- Рабочие температуры: -40~85 °C
- Физический
Размер доски: 30 мм * 22 мм * 3 мм. 4г
3D файл : CAN-L4-BM_STEP.zip
- Микропрограммное обеспечение
ArduPilot AP_Periph MatekL431-BattMon
Обновление с помощью DroneCAN GUI Tool
Включает
- 1x плата CAN-L4-BM
- 1x силиконовый провод JST-GH-4P на JST-GH-4P 20 см
