— ГНСС и КОМПАС, M10Q-5883

SKU

  • Flash Sale

0
0
0
0
Days
0
0
Hrs
0
0
Min
0
0
Sec

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

Описание

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

У нас нет розничных продаж. Минимальный заказ +500 шт.

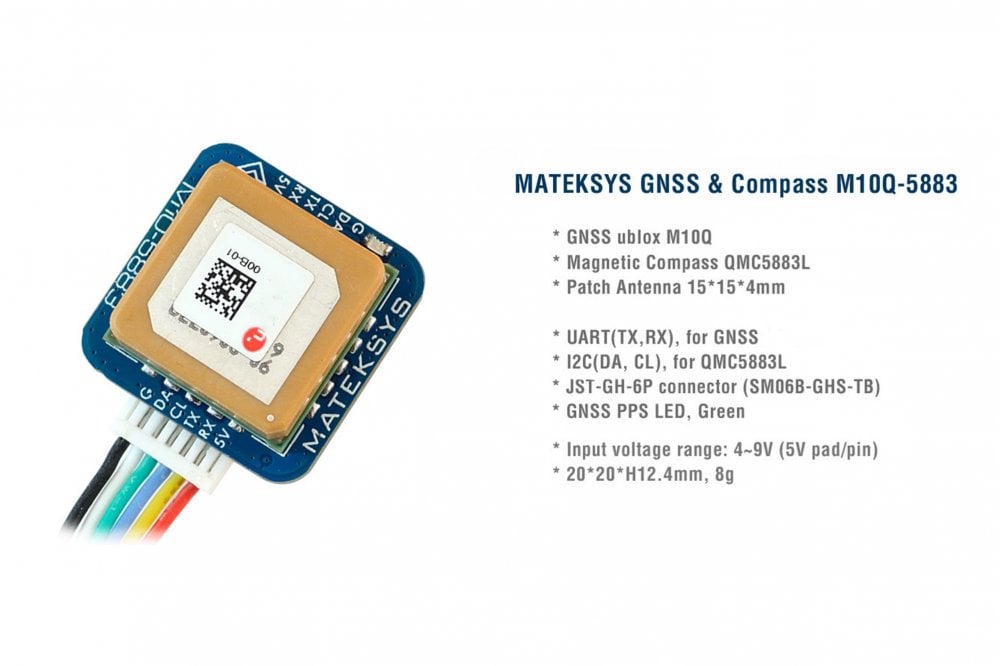

M10Q-5883 использует модуль GNSS с несколькими созвездиями на базе серии u-blox M10.

Модуль GNSS оснащен стандартной прецизионной платформой GNSS u-blox M10 и обеспечивает исключительную чувствительность и время сбора всех сигналов L1 GNSS. Поддерживает одновременный прием четырех ГНСС (GPS, ГЛОНАСС, Galileo и BeiDou). Большое количество видимых спутников позволяет приемнику выбирать наилучшие сигналы. Это обеспечивает максимальную доступность позиции, особенно в сложных условиях, например, в глубоких городских каньонах. Технология u-blox Super-S (Super-Signal) обеспечивает высокую радиочастотную чувствительность и может повысить точность динамического позиционирования в сценариях, не находящихся в зоне прямой видимости.

Патч-антенна с высоким коэффициентом усиления 15 x 15 мм2 обеспечивает наилучший баланс между производительностью и компактными размерами. Всенаправленная диаграмма направленности антенны повышает гибкость установки устройства.

В коплект входит

  • 1x M10Q-5883
  • 1x силиконовый провод JST-GH-6P на JST-GH-6P 20 см



Спецификации

  • GNSS u-blox серии M10 (GPS, ГЛОНАСС, Galileo и BeiDou)
  • Магнитный компас QMC5883L
  • Патч-антенна 15*15*4мм
  • Диапазон входного напряжения: 4 ~ 9 В (контактная площадка / контакт 5 В)
  • Потребляемая мощность: 13 мА
  • Скорость передачи данных UART: 9600 по умолчанию
  • Рабочие температуры: -20~80 °C
  • Интерфейс UART(TX, RX) для GNSS
  • Интерфейс I2C(DA, CL) для Compass QMC5883L
  • Разъем JST-GH-6P (SM06B-GHS-TB). Шаг 1,27 мм
  • Светодиод GNSS PPS, зеленый. (Горит после включения, мигает (1 Гц), когда GNSS получает 3D-фиксацию)
  • Протокол: UBX (u-blox) 5Hz@GPS + GAL + BDS B1C + GLO или NMEA 1 Гц
  • 20 мм * 20 мм * 12,4 мм
  • 8г
  • M10Q-5883_step.zip

 Проводка и настройки

  • M10Q-5883 5 В к полетному контроллеру 4 ~ 9 В
  • M10Q-5883 RX в Полетный контроллер UART_TX
  • M10Q-5883 TX к полетному контроллеру UART_RX
  • M10Q-5883 CL к полетному контроллеру I2C_SCL
  • M10Q-5883 DA к полетному контроллеру I2C_SDA
  • M10Q-5883 G к полетному контроллеру GND

Советы и примечания

  • Выравнивание компаса (плоское крепление): Наклонять магнитометр категорически не рекомендуется!
  • INAV/BetaFLight: стрелка компаса вперед, установка CW 270° Flip, когда стрелка полетного контроллера направлена вперед.
  • INAV/BetaFLight: стрелка компаса назад, установка CW 90° Flip, когда стрелка полетного контроллера направлена вперед.
  • Ardupilot/Планировщик миссий: Ротация Нет.

 Убедитесь, что компас / магнитометр находятся на расстоянии 10 см от линий электропередач / ESC / двигателей / материала на основе железа
