Описание

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

У нас нет розничных продаж. Минимальный заказ +500 шт.

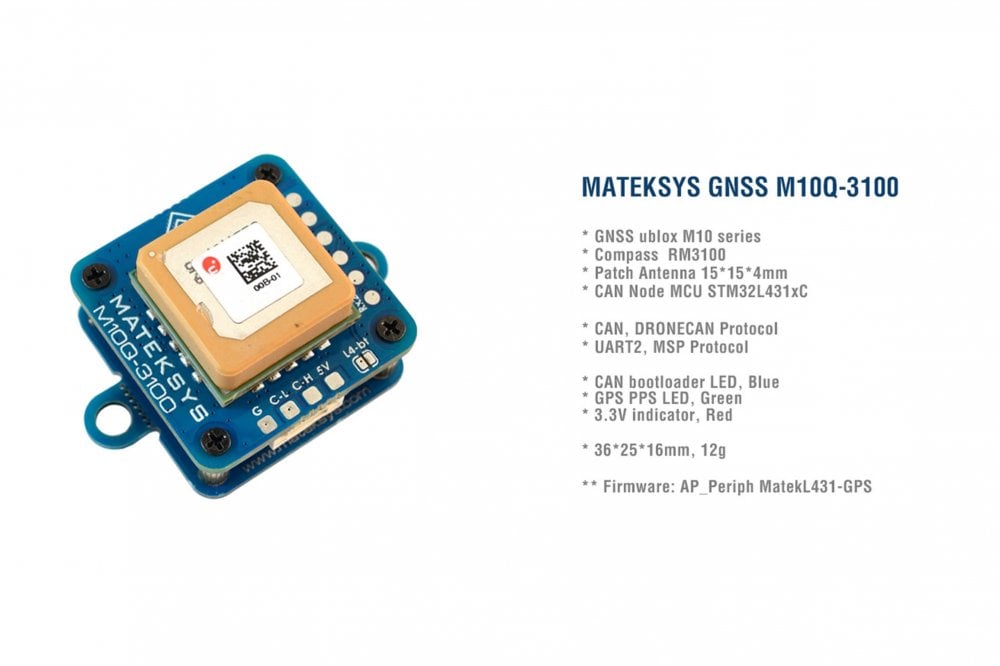

Системы Matek — GNSS M10Q-3100

В коплект входит

  • 1x M10Q-3100
  • 1x силиконовый провод JST-GH-4P на JST-GH-4P 20 см

M10Q-3100 основан на прошивке AP_Periph ArudPilots, представляет собой периферийное устройство GNSS + COMPASS с интерфейсами CAN/DroneCAN и UART/MSP.

M10Q-3100 использует несколько созвездий GNSS на базе серии u-blox M10, это одновременный приемник GNSS, который может принимать и отслеживать несколько систем GNSS. Благодаря многодиапазонной входной радиочастотной архитектуре все четыре основные группировки GNSS, GPS, Galileo, ГЛОНАСС и BeiDou могут приниматься одновременно.  Патч-антенна с высоким коэффициентом усиления 15 x 15 мм2 обеспечивает наилучший баланс между производительностью и компактными размерами. Всенаправленная диаграмма направленности антенны повышает гибкость установки устройства.

В M10Q-3100 встроен промышленный компас PNI RM3100, который обеспечивает высокое разрешение, низкое энергопотребление, отсутствие гистерезиса, большой динамический диапазон и высокую частоту дискретизации.

Спецификации

  • GNSS u-blox серии M10 (GPS, ГЛОНАСС, Galileo и BeiDou)
  • Магнитный компас PNI RM3100
  • Патч-антенна GNSS 15 * 15 * 4 мм
  • Микроконтроллер узла CAN STM32L431xC

Интерфейс

  • CAN(C-H, C-L), Протокол DroneCAN
  • UART2((TX2), выход MSP
  • Отладка ST, SWCLK и SWDIO

Светодиод загрузчика CAN, синий

  • Быстрое мигание, загрузка
  • Медленно мигает, работает

СВЕТОДИОД GNSS PPS, зеленый

  • Горит после включения
  • мигает (1 Гц), когда GNSS имеет фиксированный 3D

Светодиод 3,3 В, красный

Источник питания для платы M10Q-3100: 4,5 ~ 5,3 В @5V контактная площадка/контакт

Потребляемая мощность: 50 мА

Рабочая температура: -20~85 °C

Физический

Прошивки

  • ArduPilot AP_Periph: MatekL431-GPS
  • Обновление с помощью DroneCAN GUI Tool или Mission Planner (AP_Periph.bin)
  • Обновление через STLink (AP_Periph_with_bl.hex)
