— ГНСС SAM-M10Q
SKU
Flash Sale
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
В SAM-M10Q используется многосозвездный GNSS-модуль на базе u-blox SAM-M10Q-00B.
SAM-M10Q оснащен стандартной прецизионной платформой ГНСС u-blox M10 и обеспечивает исключительную чувствительность и время сбора всех сигналов ГНСС L1. SAM-M10Q поддерживает одновременный прием четырех ГНСС (GPS, ГЛОНАСС, Galileo и BeiDou). Большое количество видимых спутников позволяет приемнику выбирать наилучшие сигналы. Это обеспечивает максимальную доступность позиции, особенно в сложных условиях, например, в глубоких городских каньонах. Технология u-blox Super-S (Super-Signal) обеспечивает высокую радиочастотную чувствительность и может повысить точность динамического позиционирования в сценариях, не находящихся в зоне прямой видимости.
Патч-антенна с высоким коэффициентом усиления 15 x 15 мм2 обеспечивает наилучший баланс между производительностью и компактными размерами. Всенаправленная диаграмма направленности антенны повышает гибкость установки устройства.
Более подробную информацию о SAM-M10Q, пожалуйста, посетите страницу u-blox SAM-M10Q
В коплект входит
- 1x ЗРК-M10Q
- 1x силиконовый провод JST-GH-4P на JST-GH-4P 20 см

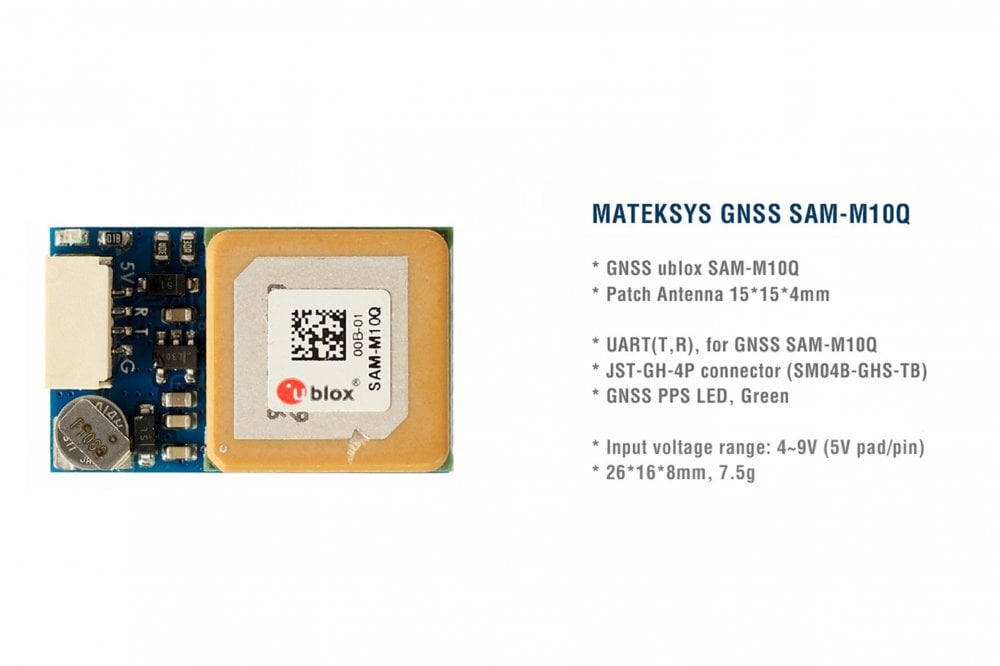

Спецификации
- GNSS u-blox SAM-M10Q-00B (GPS, ГЛОНАСС, Galileo и BeiDou)
- Нет встроенного магнитного компаса
- Патч-антенна 15*15*4мм
- Диапазон входного напряжения: 4 ~ 9 В (контактная площадка / контакт 5 В)
- Потребляемая мощность: 10 мА
- Скорость передачи данных UART: 9600 по умолчанию
- Рабочие температуры: -20~80 °C
- Интерфейс UART(TX, RX) для ГНСС SAM-M10Q-00B
- Разъем JST-GH-4P (SM04B-GHS-TB). Шаг 1,27 мм
- Светодиод GNSS PPS, зеленый. (Горит после включения, мигает (1 Гц), когда GNSS получает 3D-фиксацию)
- Протокол: UBX (u-blox) 5Hz@GPS + GAL + BDS B1C + GLO или NMEA 1 Гц
- 26 мм * 16 мм * 8 мм
- 7.5г
- SAM-M10Q_step.zip
Советы и примечания
- Требуется INAV 5.0.0, Betaflight 4.3.0, ArduPilot 4.3 или новее.
- Серии UBlox NEO-M9N, MAX-M10S, SAM-M10Q не имеют встроенной флэш-памяти. как только GNSS будет выключен и суперконденсатор разрядится. Настройки вернутся к значениям по умолчанию.
- Протокол UBX является двунаправленным. Прошивка полетного контроллера может изменять настройки на GPS по протоколу UBX. Вам не нужно устанавливать модуль GNSS Baud и Frequency в u-center.
- Конфигурация по умолчанию на SAM-M10Q-00B с прошивкой ublox 5.1 обеспечивает одновременный прием сигналов GPS, Galileo, ГЛОНАСС и BeiDou B1C с включенными QZSS и SBAS.
- Начните с u-blox GNSS FW3.01, timepulse выровнен по времени UTC, и это время устанавливается действительным только после загрузки високосной секунды. Это может занять до 12,5 минут. Вероятно, светодиод PPS не будет мигать сразу после того, как GPS зафиксировал 3D.
- В SAM-M10Q предусмотрена возможность сброса приемника. Соединение контактной площадки «RST» с землей не менее чем на 100 мс приведет к холодному запуску. RESET удалит всю информацию и запустит холодный запуск. Его следует использовать только в качестве варианта восстановления. Если вы уверены, что с проводкой и настройкой все в порядке. но полетный контроллер не может обнаружить модуль GNSS (серый значок GPS), попробуйте выполнить сброс.
- Царапины на керамической антенне являются результатом настройки антенны.
- Устранение неполадок, связанных с GPS: http://www.mateksys.com/?p=5712#tab-id-6
