H-RTK F9P Сверхлегкий
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
Особенность
- Модуль ГНСС U-blox ZED-F9P

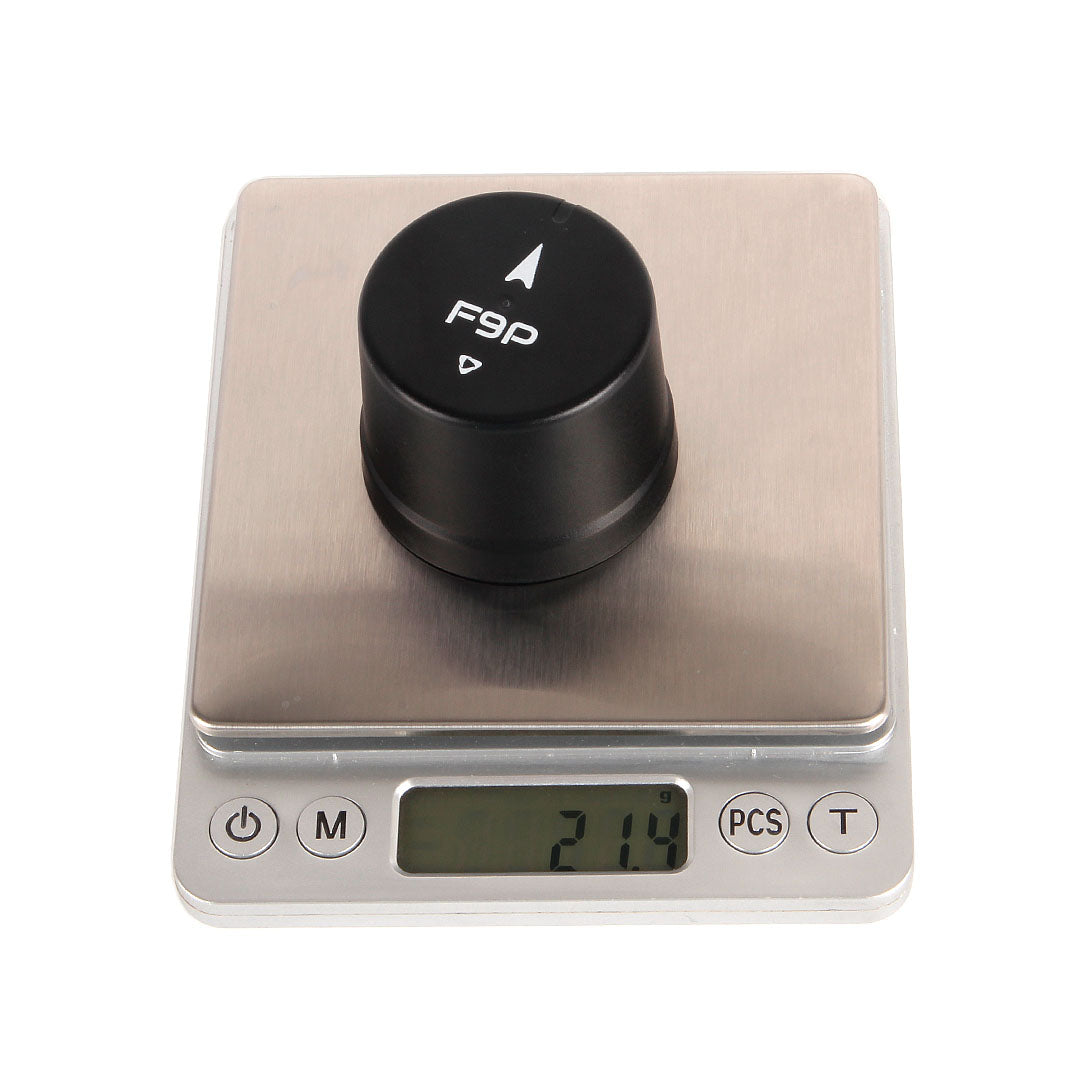

- Сверхлегкий вес: 21,4 грамма
- Встроенная спиральная антенна
- IST8310 компас

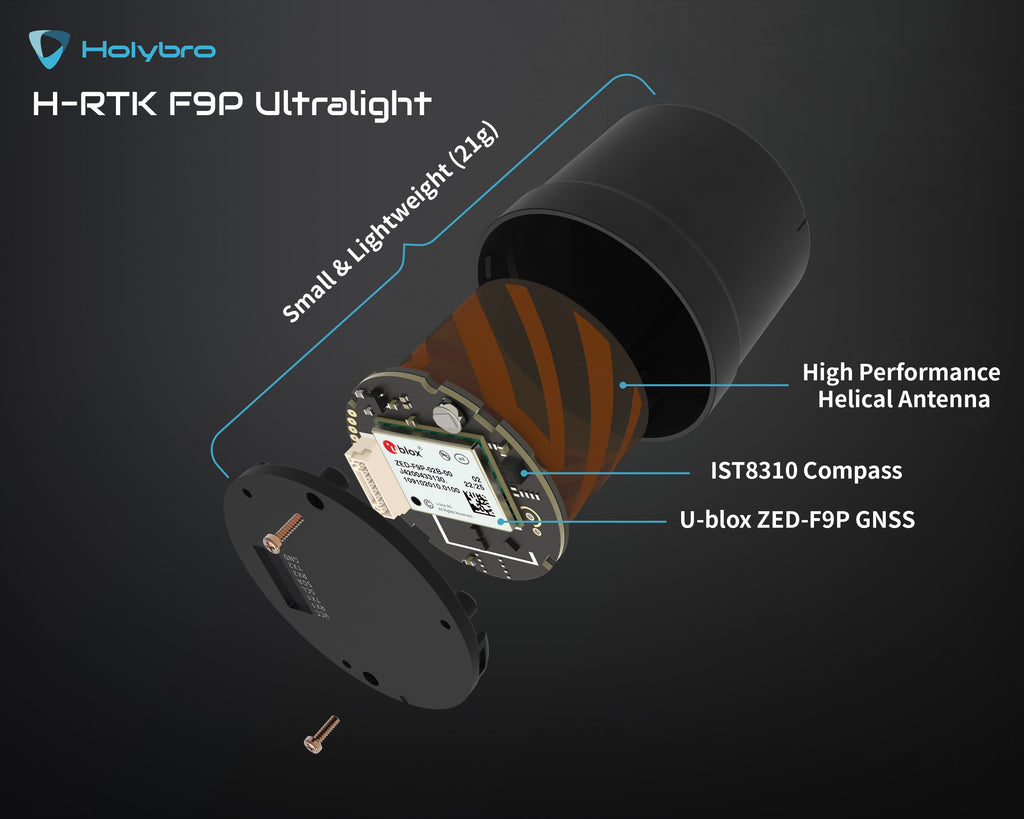

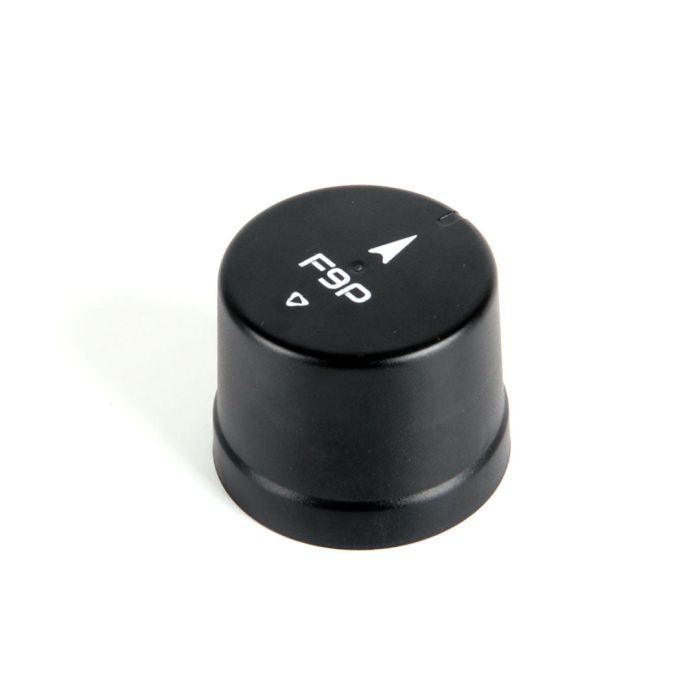

H-RTK F9P Ultralight — это сверхлегкий RTK GNSS-модуль с U-блоком ZED-F9P, IST8310 компасом и встроенной спиральной антенной. Он разработан специально для приложений, чувствительных к весу, где важен каждый грамм.
H-RTK F9P Ultralight может принимать и отслеживать несколько систем GNSS. Благодаря многодиапазонной архитектуре радиочастотного интерфейса все четыре основные группировки ГНСС (GPS, ГЛОНАСС, Galileo и BDS) могут приниматься одновременно. Все спутники, находящиеся в поле зрения, могут быть обработаны для обеспечения навигационного решения RTK при использовании с данными коррекции.
Он может быть сконфигурирован для одновременного приема GPS, ГЛОНАСС, Galileo, BDS, QZSS и SBAS, чтобы обеспечить высокопроизводительное решение для определения местоположения и навигации. Он обеспечивает исключительную чувствительность и время захвата, а меры подавления помех обеспечивают надежное позиционирование даже в сложных условиях сигнала.
Спецификация:
| Модуль GNSS | u-blox ZED-F9P | |
| Компас | IST8310 | |
| Вес | 21,4 г | |
| Приложение | Ровер (самолет) | |
|
Тип приемника |
■ GPS L1C/A L2C ■Galileo E1 E5b ГЛОНАСС G2 G1 ■BDS B1l B2l |
|
|
Чувствительность |
Слежение |
-163 дБм |
|
Повторное приобретение |
-147 дБм |
|
|
Время до первого исправления¹ |
Холодный старт |
≤35 с |
|
Теплый старт |
20-е годы |
|
|
Горячий старт |
1 с |
|
|
Точность позиционирования² |
Автономный |
КВО 2,0 м |
|
ДГНСС |
КВО 0,5 м |
|
|
РТК |
1 см + 1 стр./мин (по горизонтали)3 |
|
|
Точность сигнала временного импульса |
РС |
30нс |
|
Точность скорости |
ГНСС |
0.1 м/с |
|
Д-ГНСС |
0.05 м/с |
|
|
Эксплуатационные лимиты4 |
Динамика |
≤ 4 г |
|
Высота |
18000 м |
|
|
Скорость |
515 м/с |
|
|
Скорость |
38400–230400 бит/с(по умолчанию 115200 бит/с) |
|
|
Максимальная частота обновления навигации |
10 Гц (Если вам нужна более высокая частота обновления навигации, пожалуйста, свяжитесь с нами) |
|
|
1. Все сателлиты со скоростью ≥-130 дБм 2. CEP, 50%, статический режим 24 часа, ≥-130 дБм, > 8SVs 3. Исходя из 30 км, погрешность точности увеличивается на 1 см каждые 10 км от базовой станции. 4. Предположение о бортовой |
||

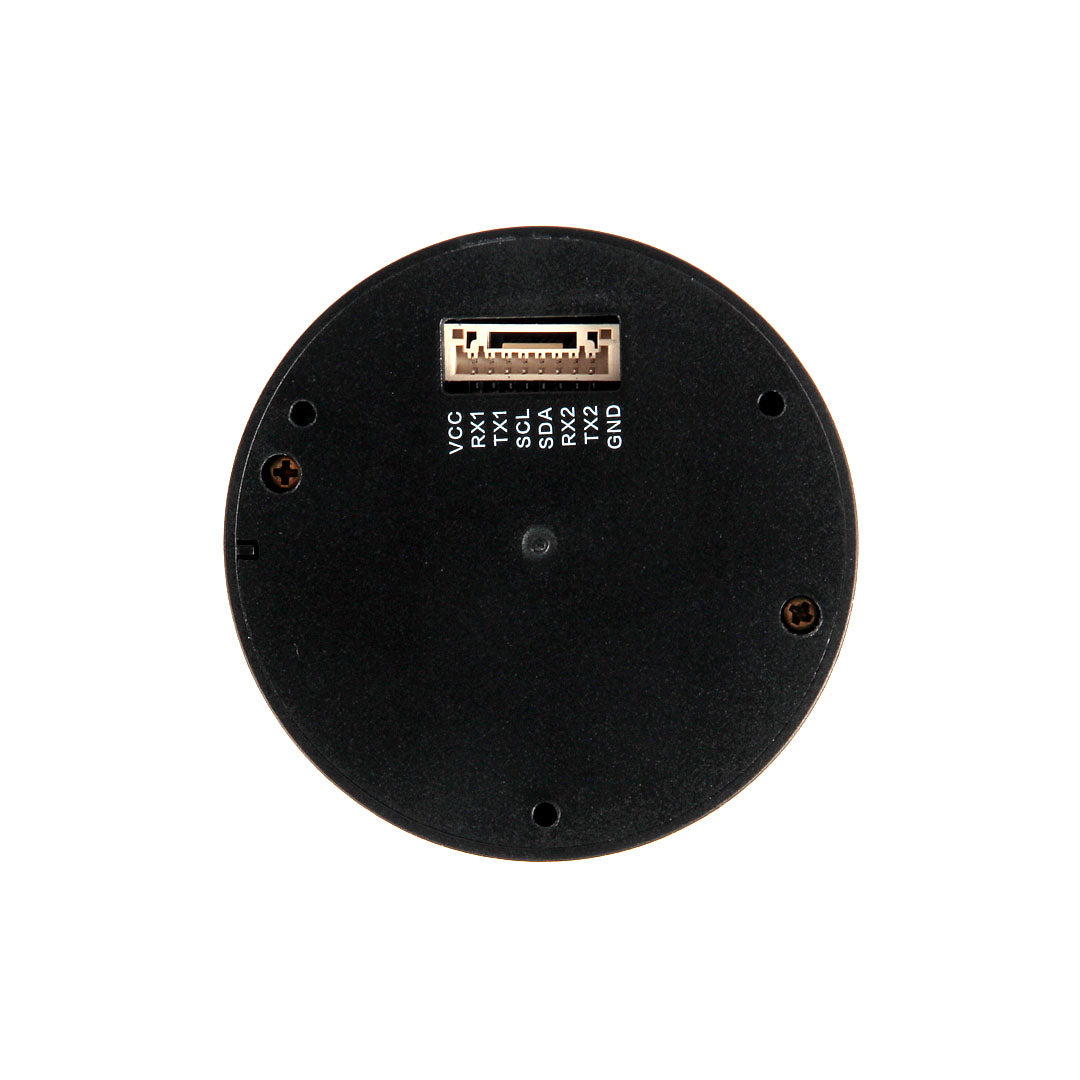

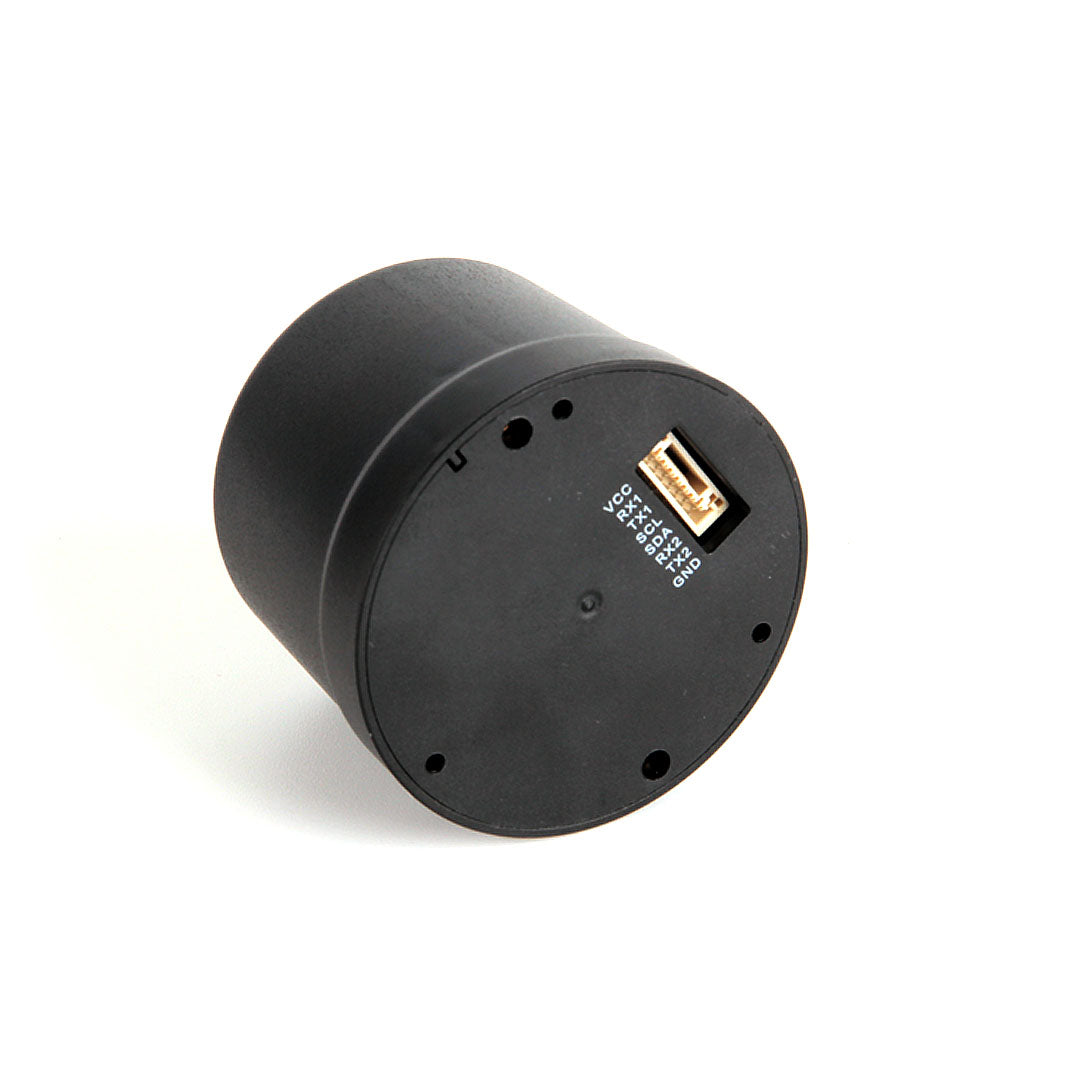

Карта выводов
|
Нет. |
Имя |
ВВОД-ВЫВОД |
Описание |
|
1 |
ВКК |
P |
Основное снабжение |
|
2 |
РХ1 |
Я |
GPS RX1 |
|
3 |
ТХ1 |
O |
GPS TX1 |
|
4 |
СКЛ |
ВВОД-ВЫВОД |
Часы I2C (держите открытыми, если не используются) |
|
5 |
АСД |
ВВОД-ВЫВОД |
Часы I2C (держите открытыми, если не используются) |
|
6 |
РХ2 |
Я |
GPS RX2 |
|
7 |
ТХ2 |
O |
GPS TX2 |
|
8 |
Земля |
G |
Земля |

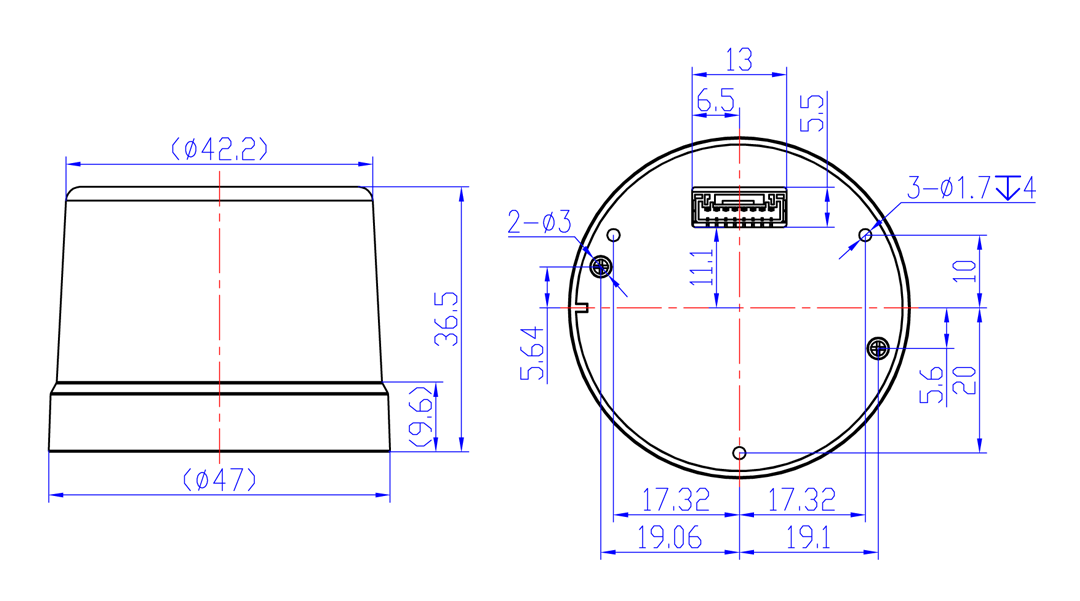

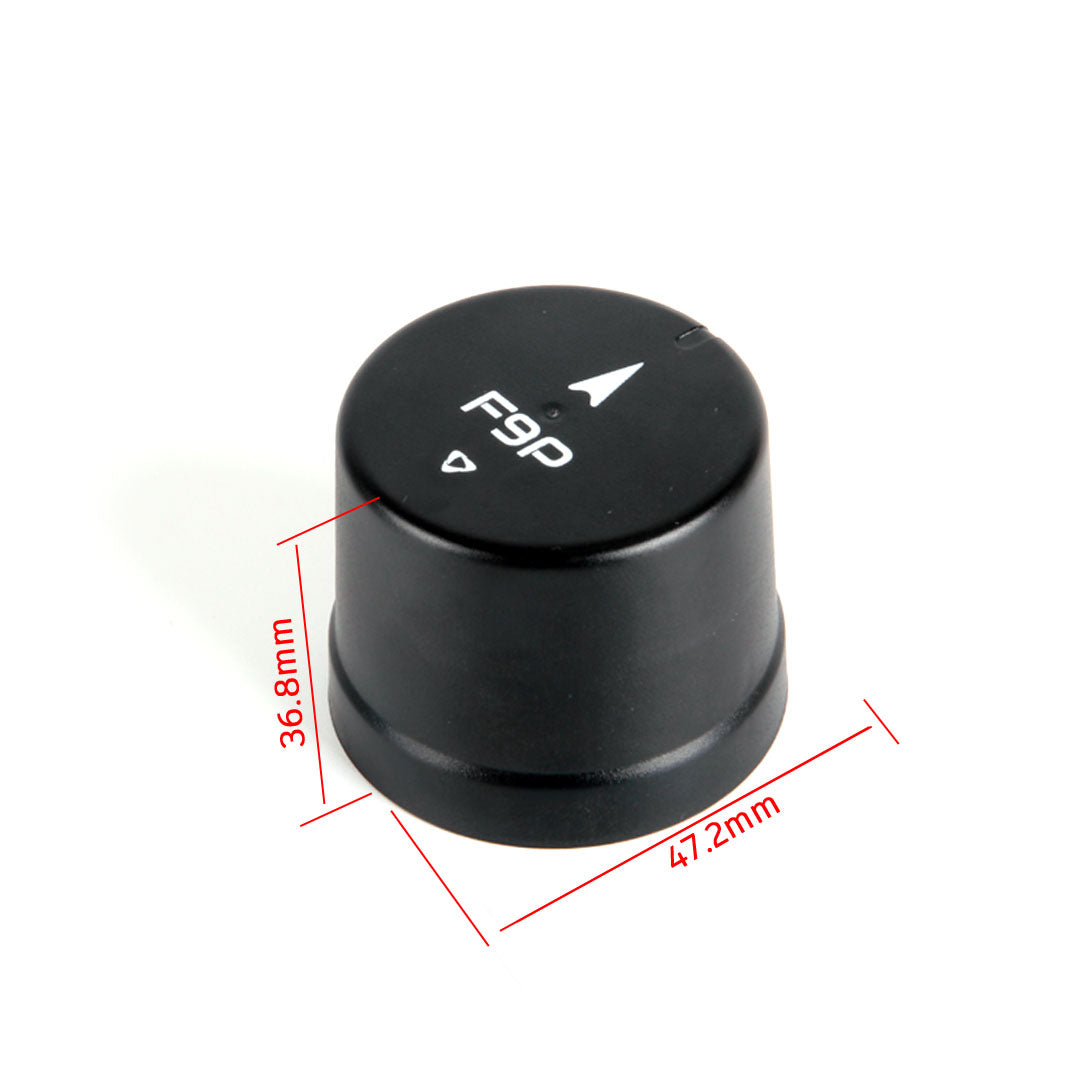

Размеры:

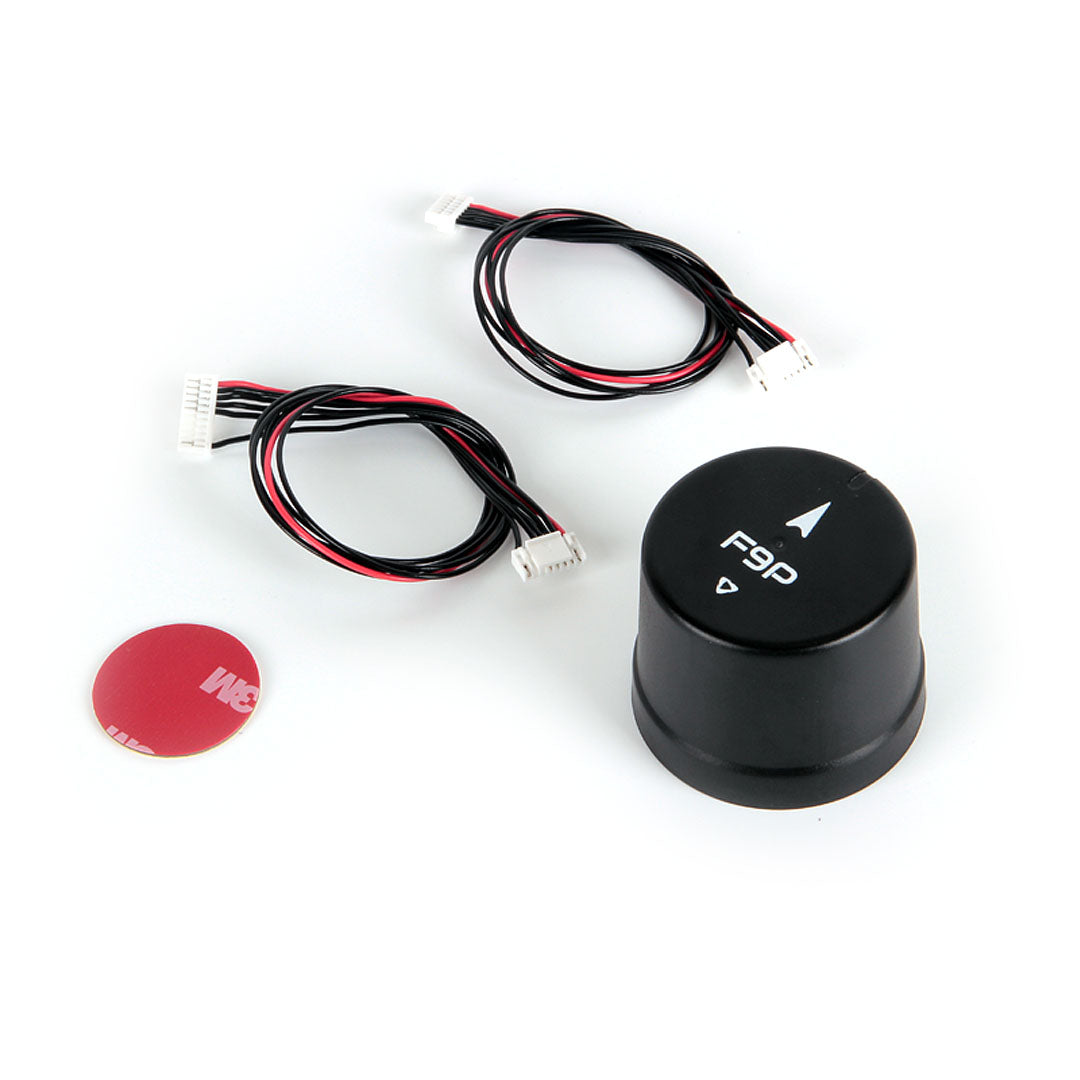

В комплект поставки входят:
-
H-RTK F9P Сверхлегкий *1
-
Кабель GH 10P 200мм *1
-
Кабель GH 6P 200 мм *1

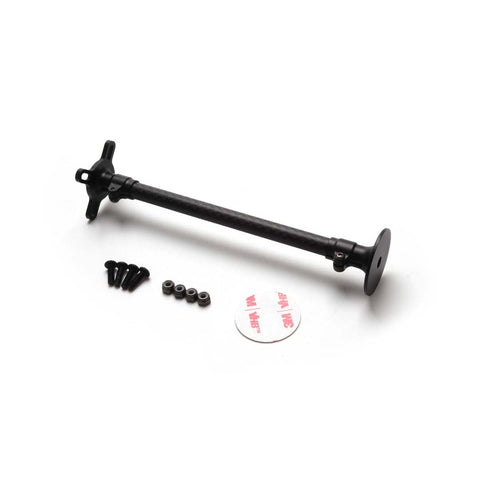

Принадлежности:
