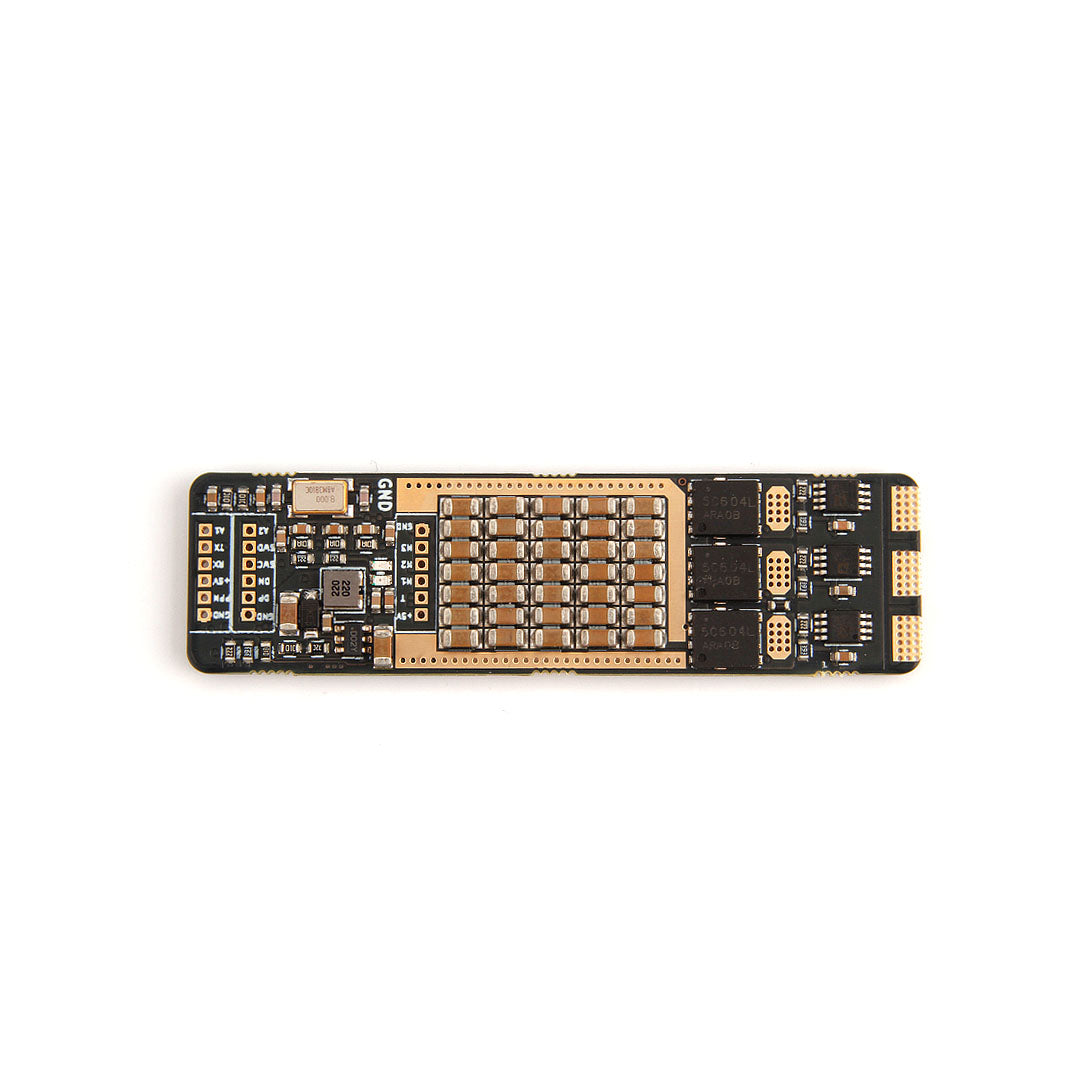

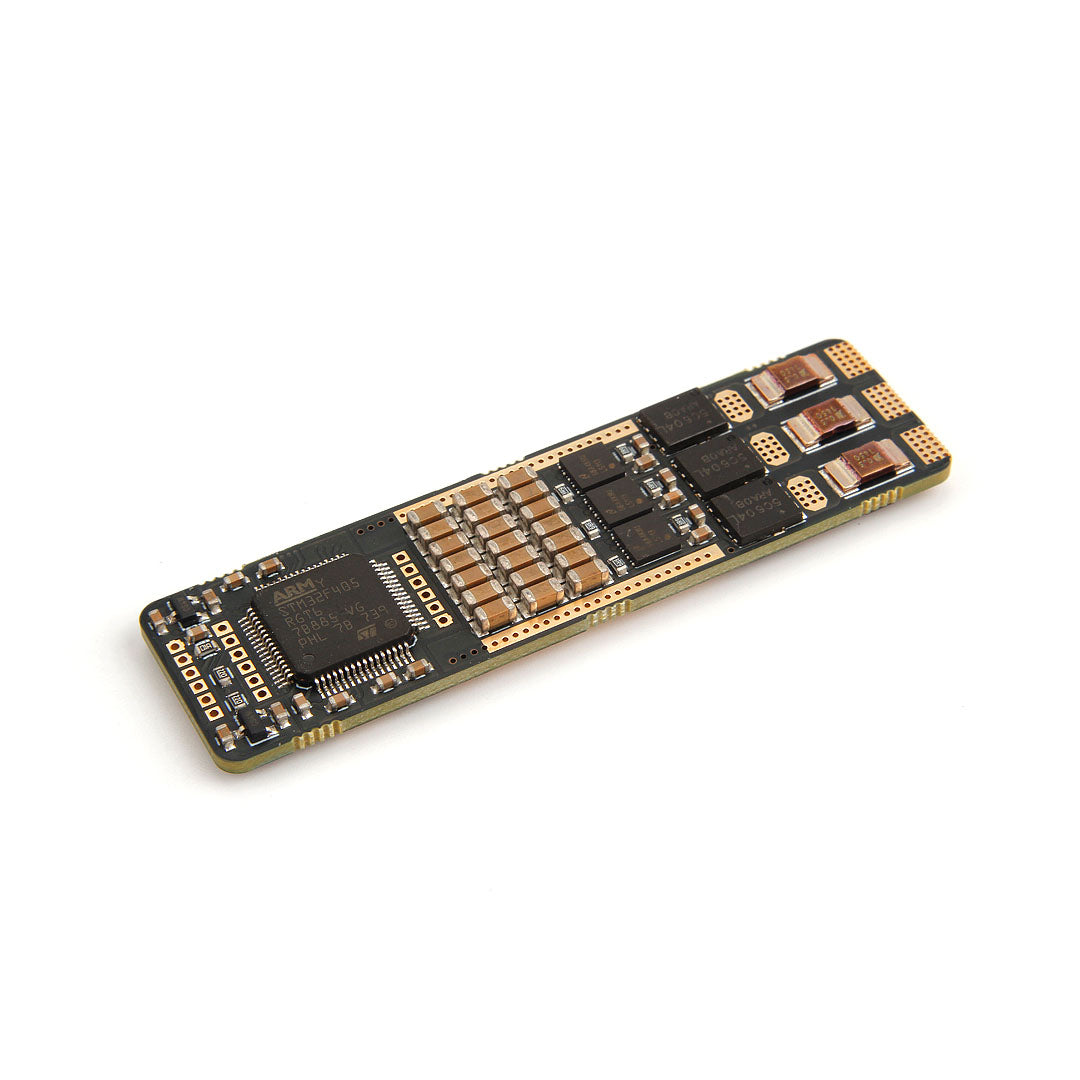

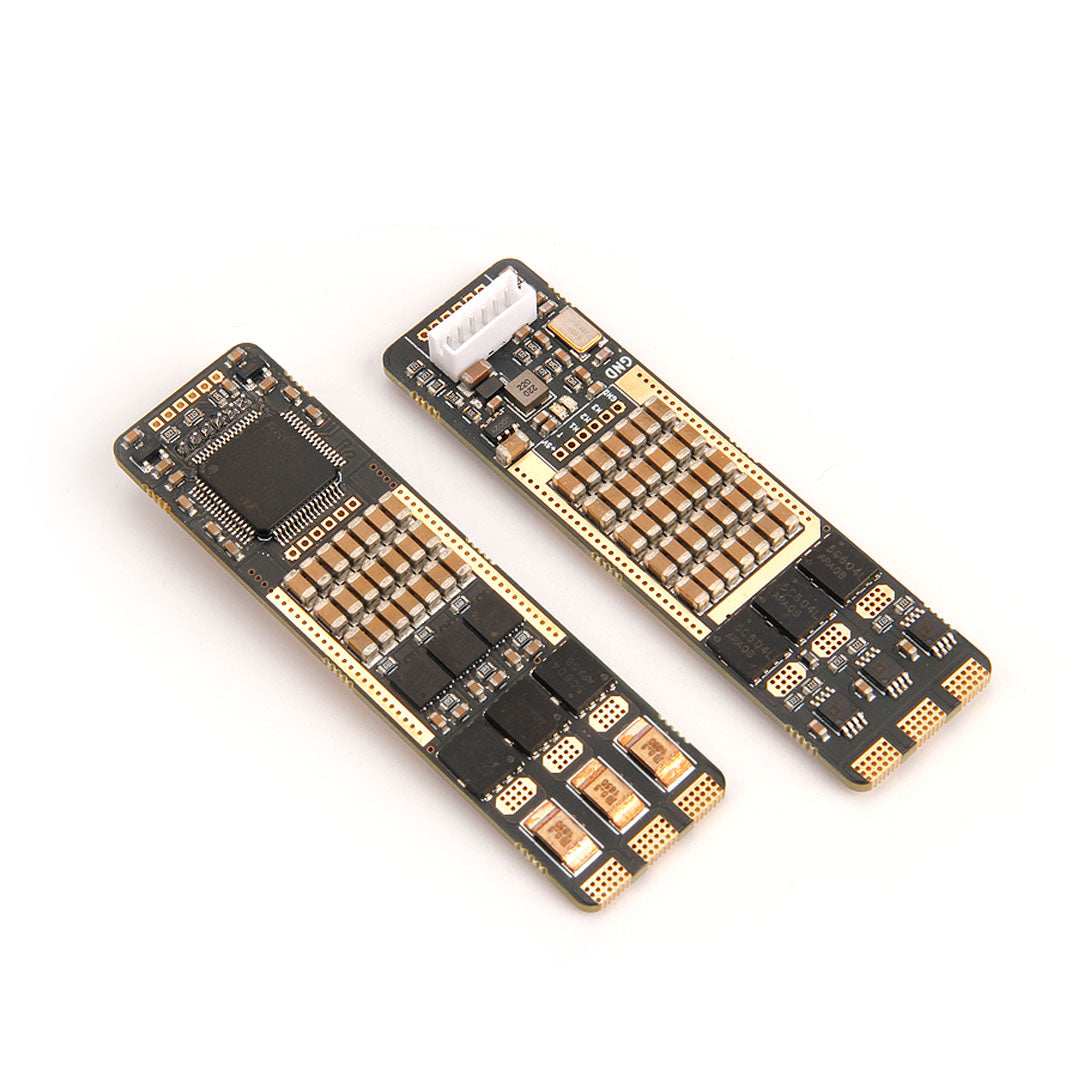

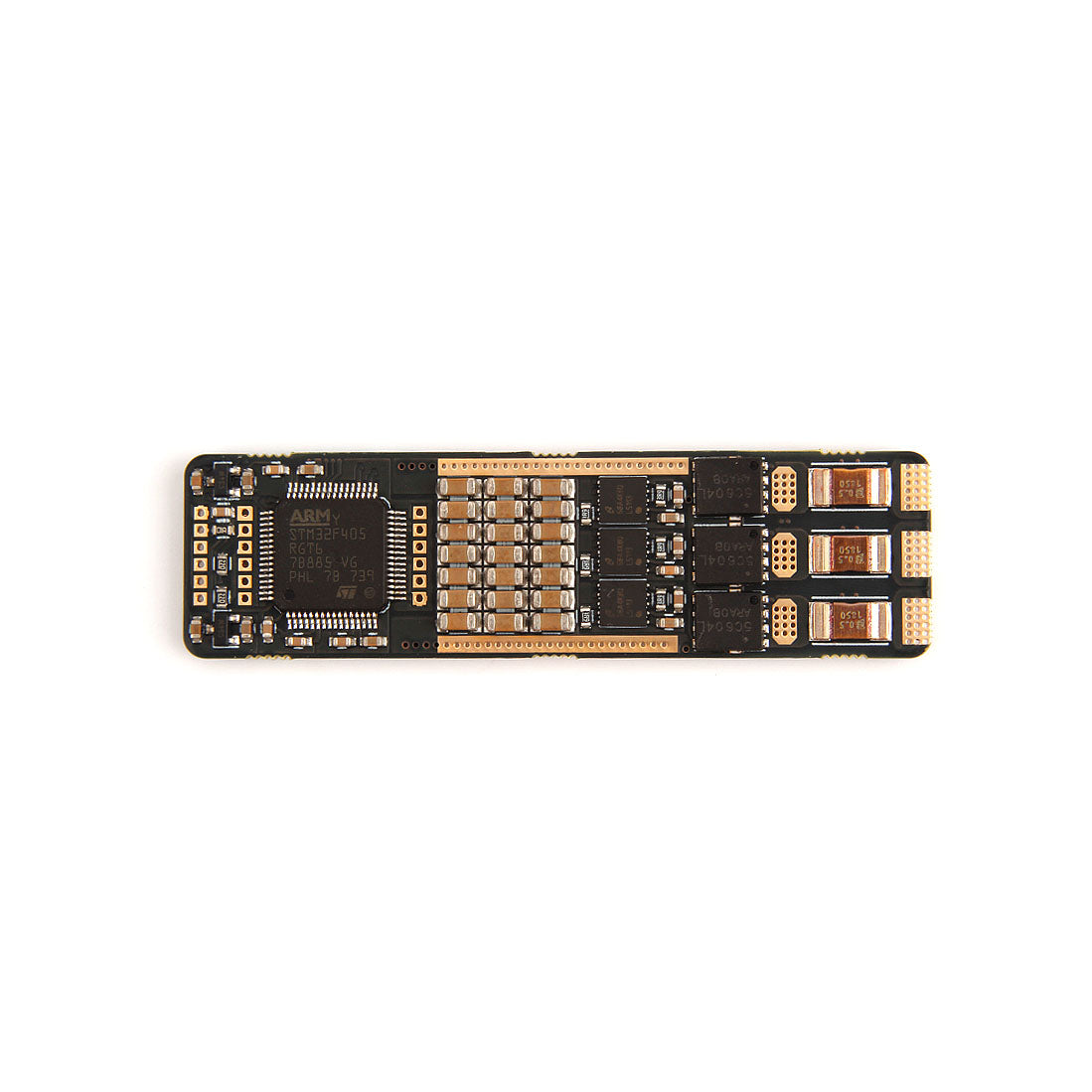

Holybro Mini FOC ESC на базе VESC®6

SKU 31095

  • Flash Sale

0
0
0
0
Days
0
0
Hrs
0
0
Min
0
0
Sec

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

Описание

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

У нас нет розничных продаж. Минимальный заказ +500 шт.

Спецификация

  • Постоянный ток: 20 А
  • Импульсный ток: 40А
  • Входное напряжение: 48 В (8 с)
  • Аппаратное обеспечение на базе VESC® 6.0
  • Возможность обновления прошивки
  • VESC_TOOL Совместимое программное обеспечение
  • Совместим с сенсорным/бездатчиковым двигателем
  • Размер: 18 мм * 65 мм
  • Вес нетто: 10 г / шт.

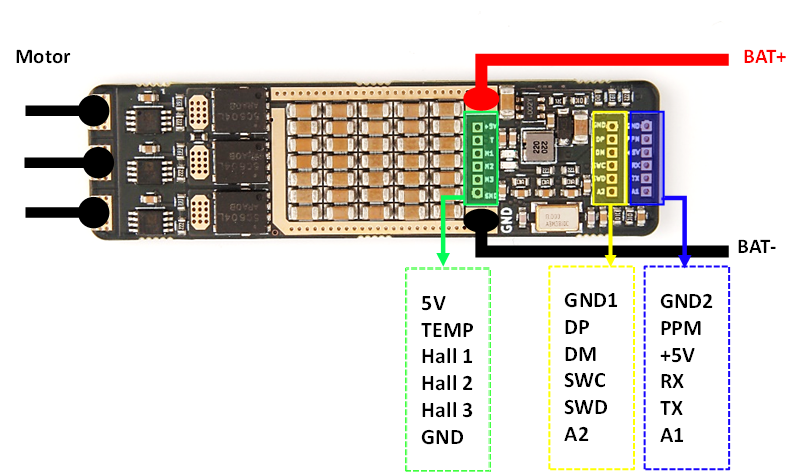

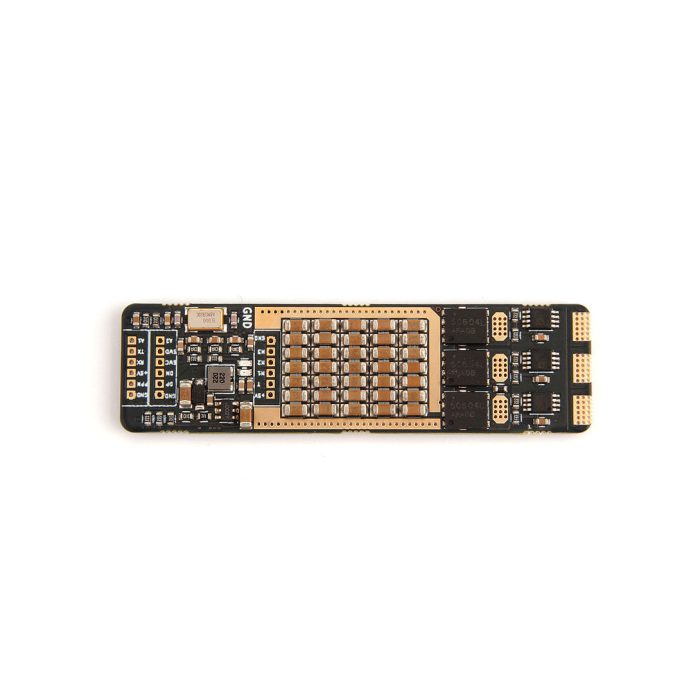

Определение порта:

— GND1/2, DP (Данные положительные), DM (Данные минус / Отрицательные): USB-порт для программирования.

— GND1/2, PPM, +5V: порт PPM для подключения приемопередатчиков PPM.

— SWC(CLK), SWD(DIO), GND1/2, 5V: порт SWD, для получения прямого доступа к набору микросхем. Диагностика, отладка и данные в режиме реального времени.

— A1 (ADC1), A2 (ADC2), TX, RX, GND1/2, 5 В: порт COMM для различных видов других методов связи, таких как I2C, ADC, Uart. Вы можете использовать Arduino или Raspberry Pi для управления VESC.

— 5 В, TEMP, HAll1, Hall2, Hall3 GND: Сенсорный порт для двигателя Датчики Холла (ABI, HALL, магнитные прецизионные энкодеры).

PS: (GND1 и GND2 одинаковы, для вышеуказанных портов, содержащих GND1/2, вы можете просто выбрать один для использования).

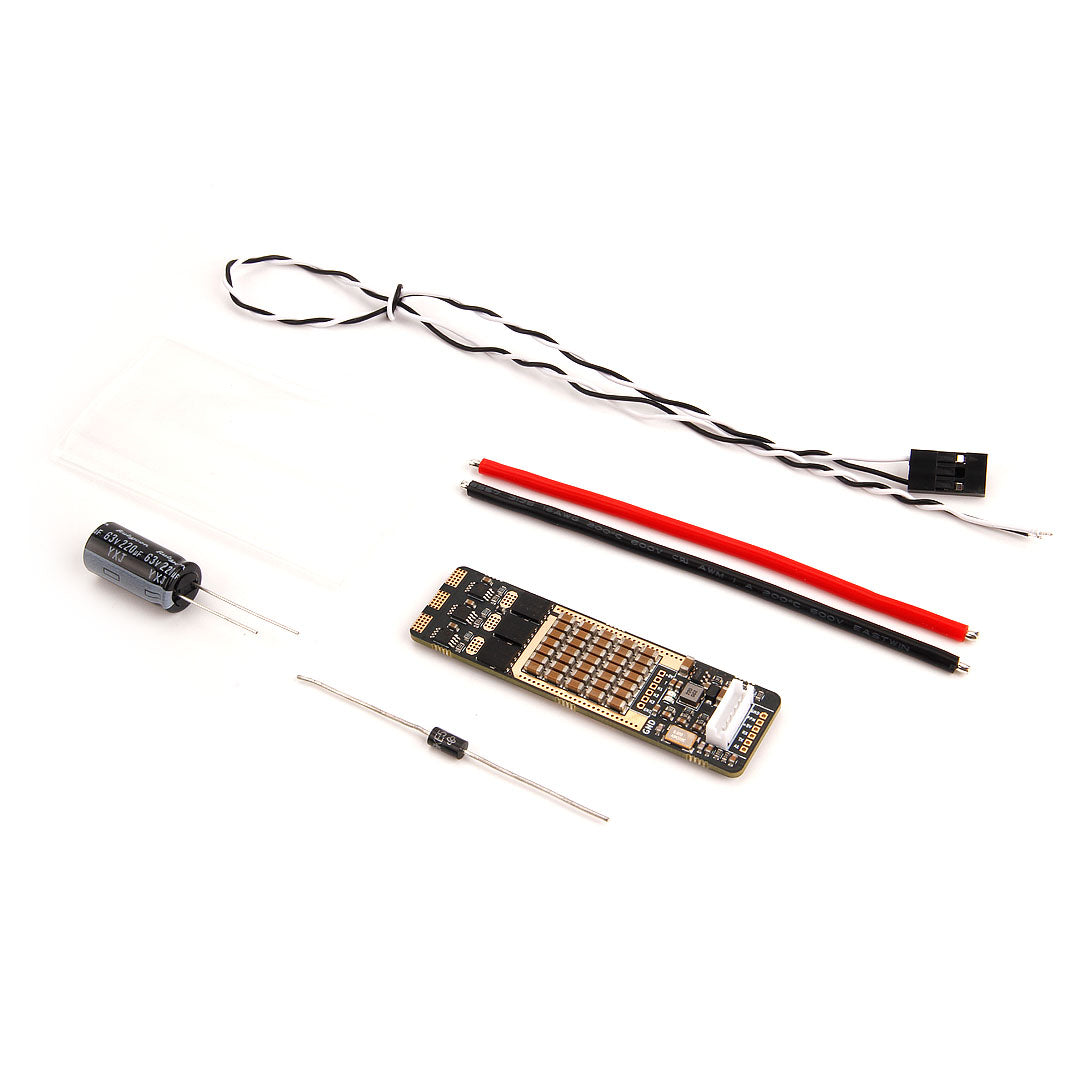

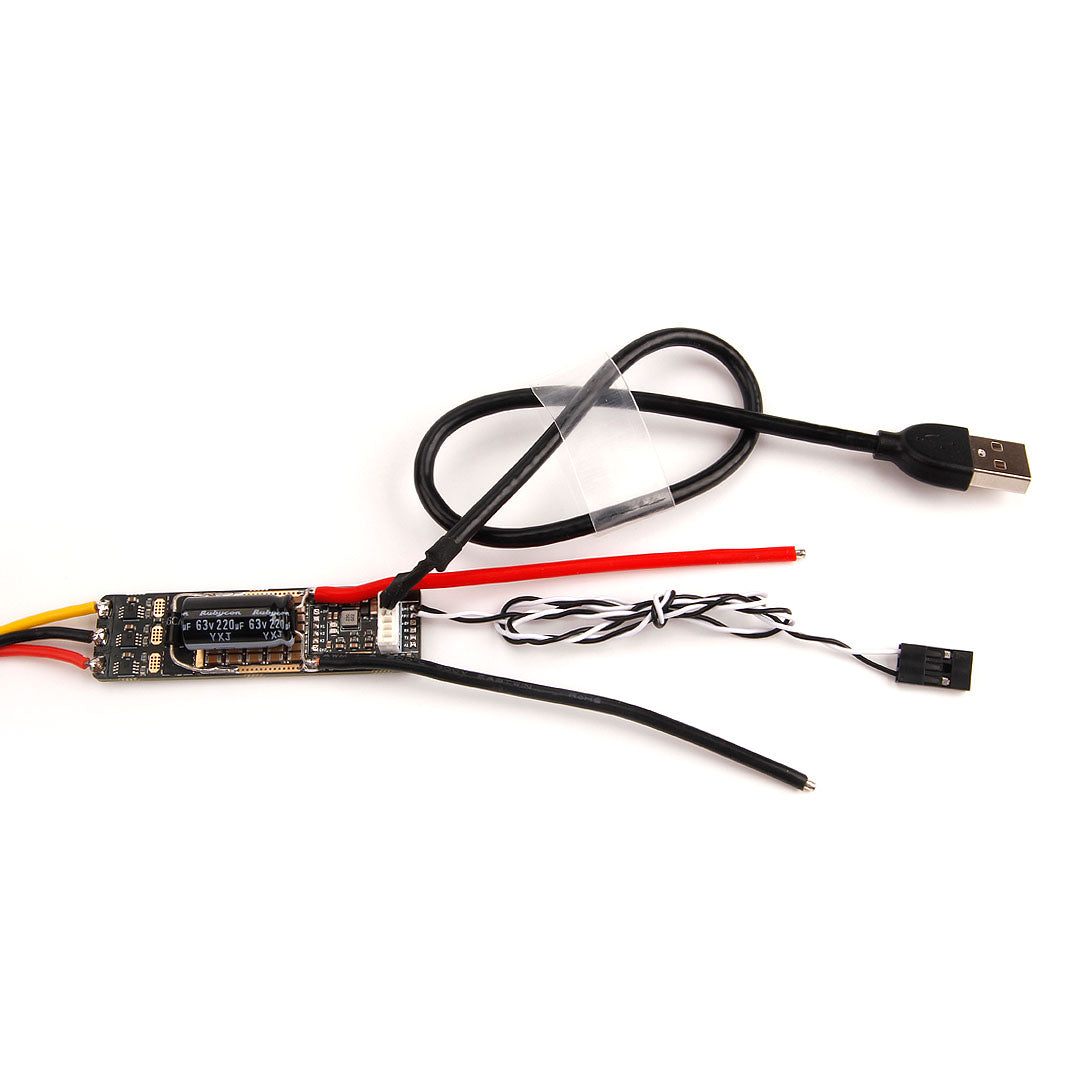

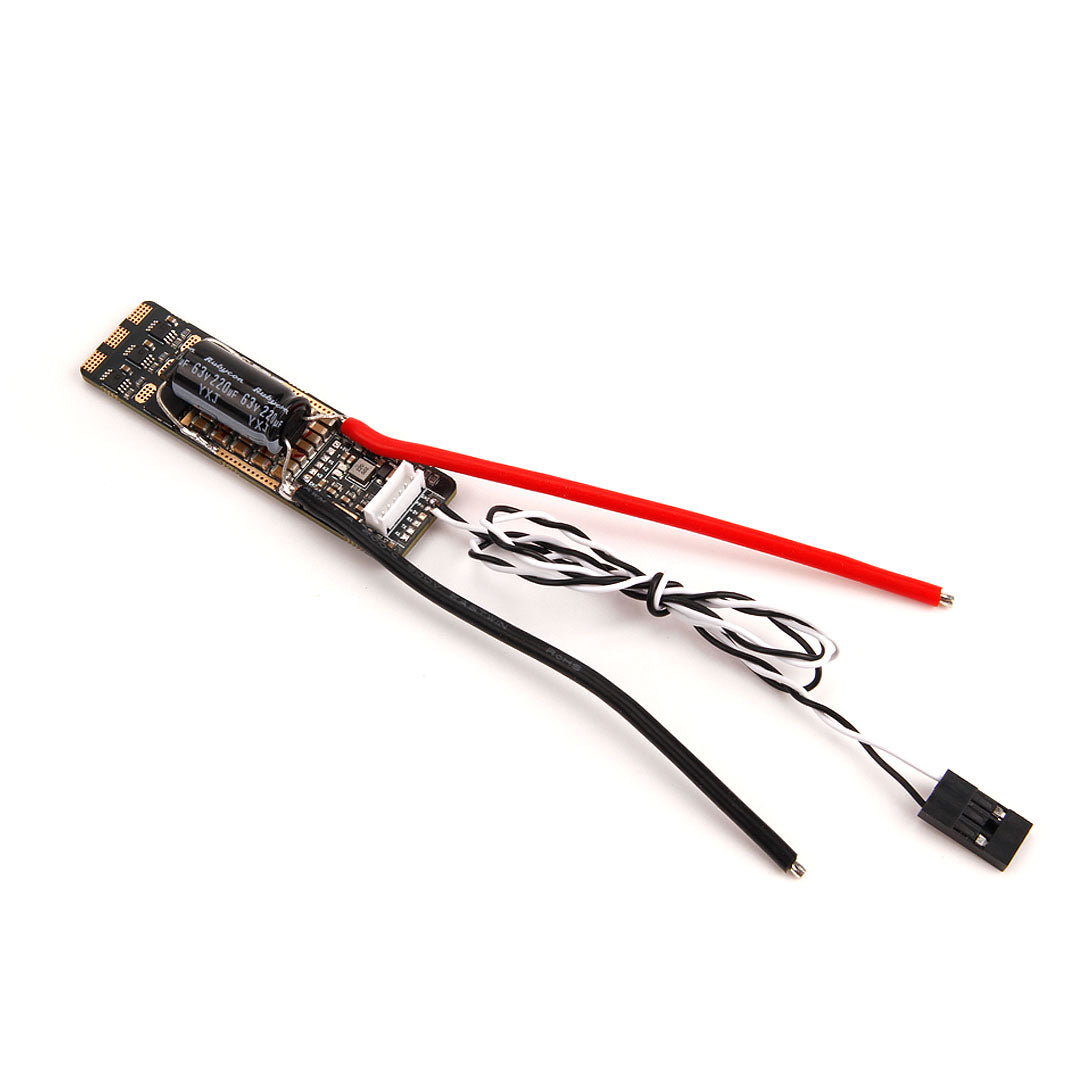

В комплект поставки входят:

SKU31095 Мини FOC ESC 1 шт.

  • Мини-регулятор FOC *1
  • Электролитическая емкость: 220 мкФ 63 В * 1
  • DIP-выпрямительный диод *1
  • Провод DuPont 2,54 мм *1
  • Прозрачная термоусадочная трубка*1
  • 16AWG 100мм Красный провод *1
  • 16AWG 100мм Черный провод *1

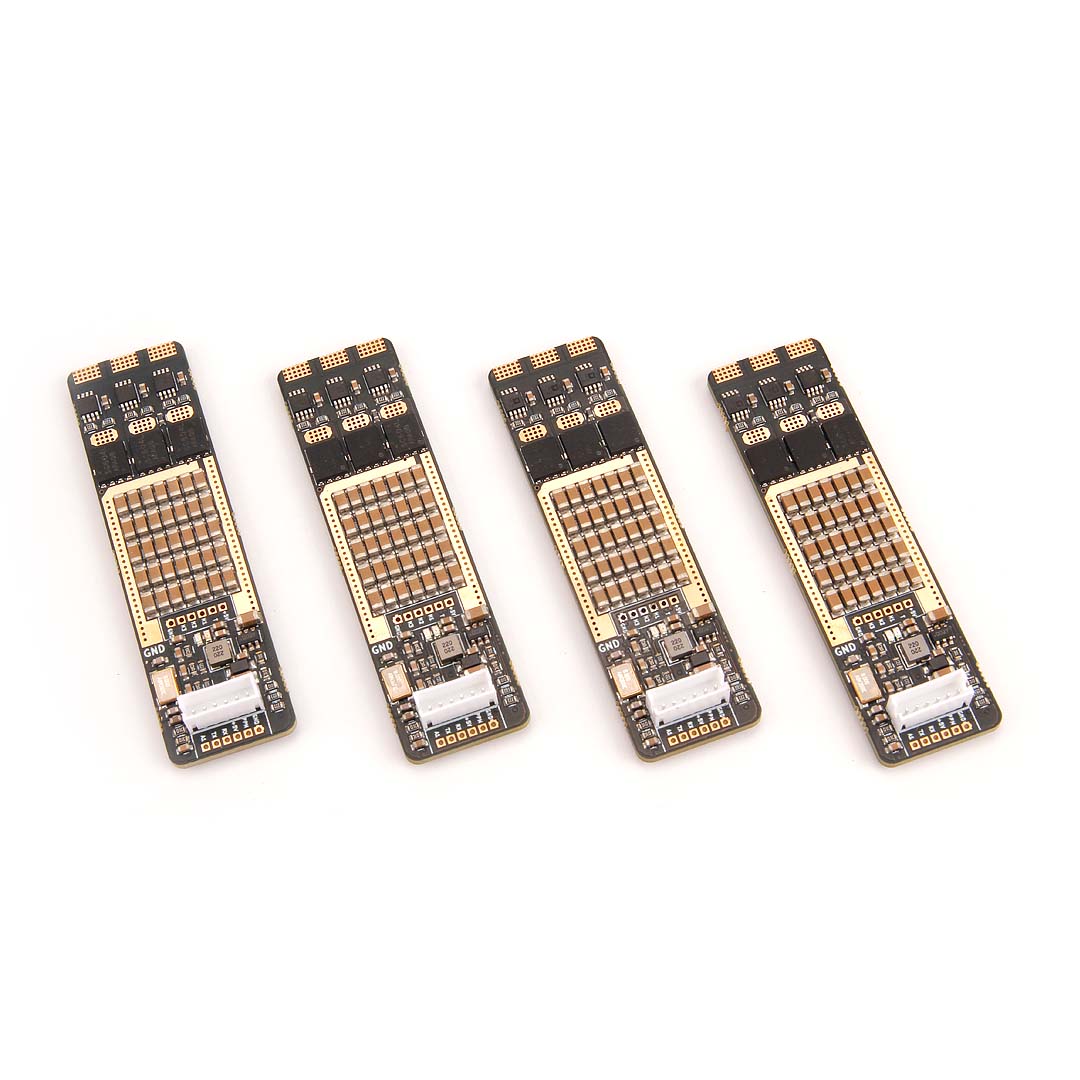

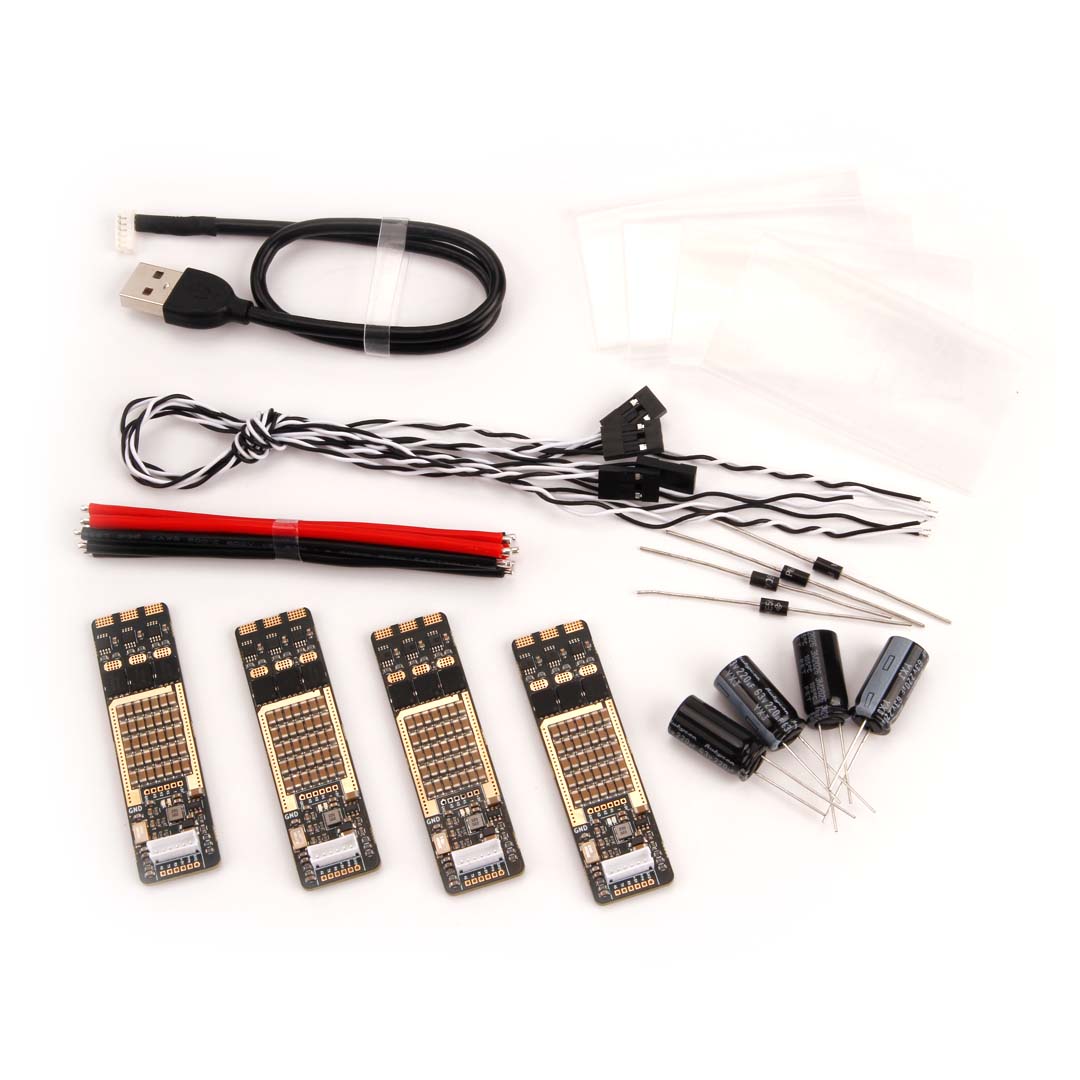

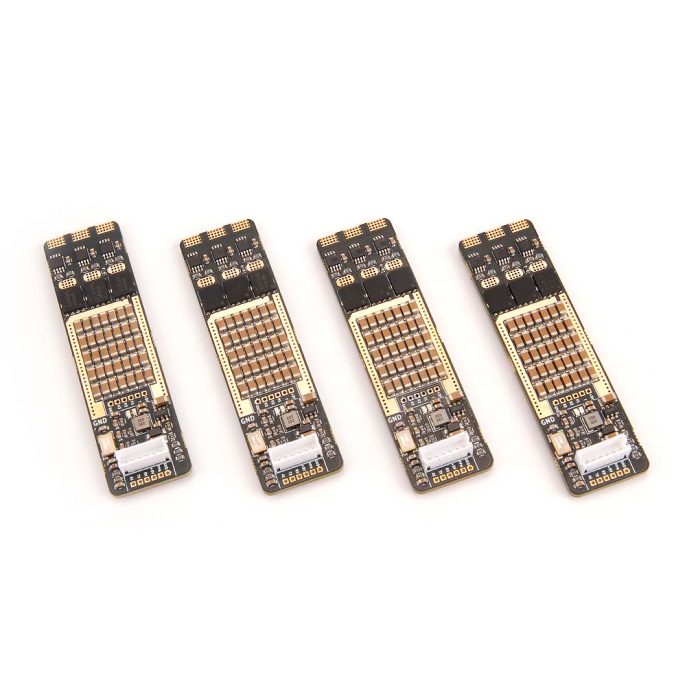

SKU20123 Мини FOC ESC 4шт

  • Мини FOC ESC *4
  • Электролитическая емкость: 220 мкФ 63 В * 4
  • DIP выпрямительный диод *4
  • Провод DuPont 2,54 мм *4
  • Прозрачная термоусадочная трубка*4
  • Провод USB к ZH1,5 мм 6-контактный *1
  • 16AWG 100мм Красный провод *4
  • 16AWG 100мм Черный провод *4

Вручную:

Holybro Mini FOC ESC на основе руководства VESC®6

Исходный код прошивки:

https://github.com/vedderb/bldc/

Этот регулятор изготовлен на основе открытой аппаратной конструкции Антона Хромяка с согласия. Для получения дополнительной информации, пожалуйста, посетите:

https://vesc-project.com/node/246

https://github.com/antonchromjak/MINI4

Vesc-tool скачать:

https://github.com/rpasichnyk/vesc_tool/releases
