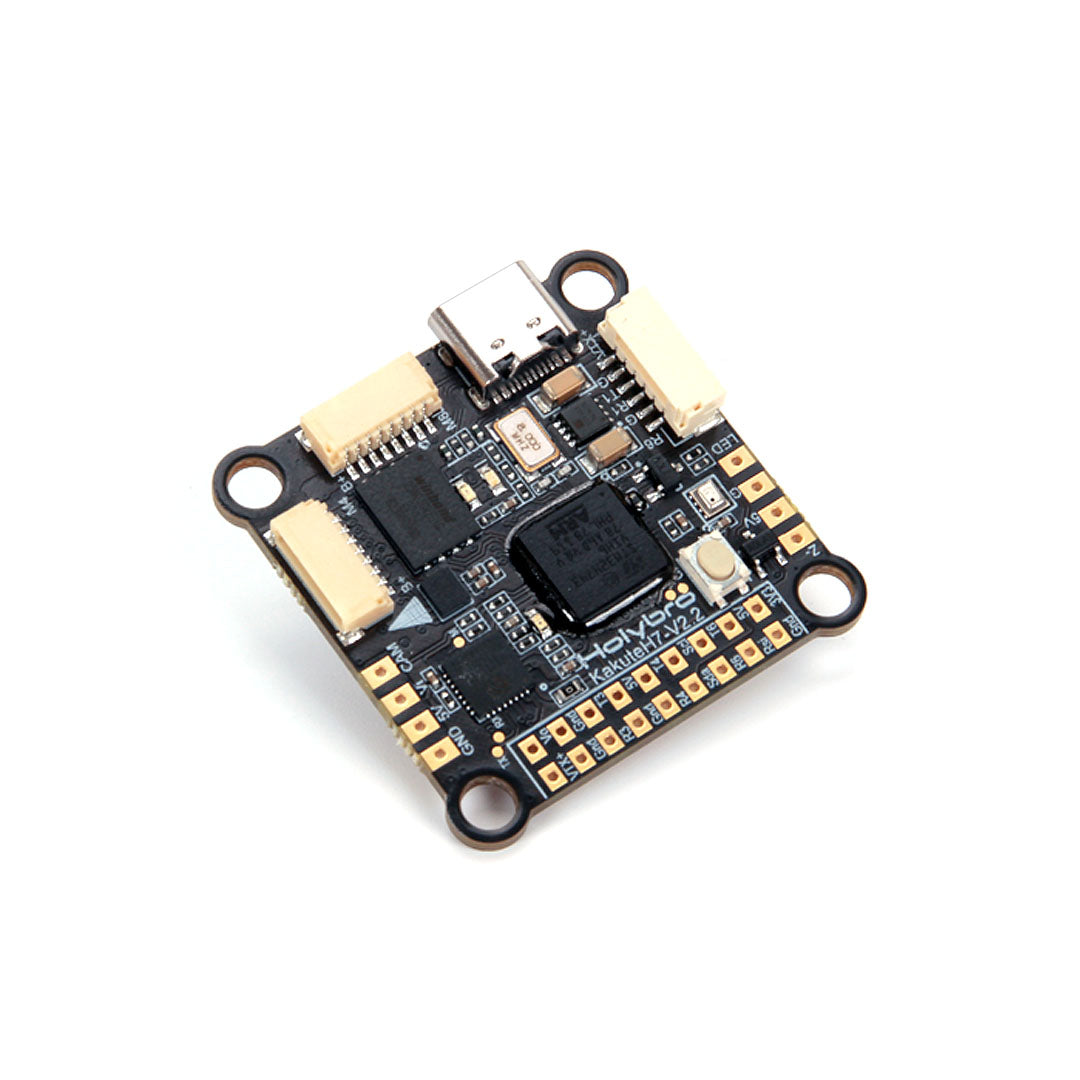

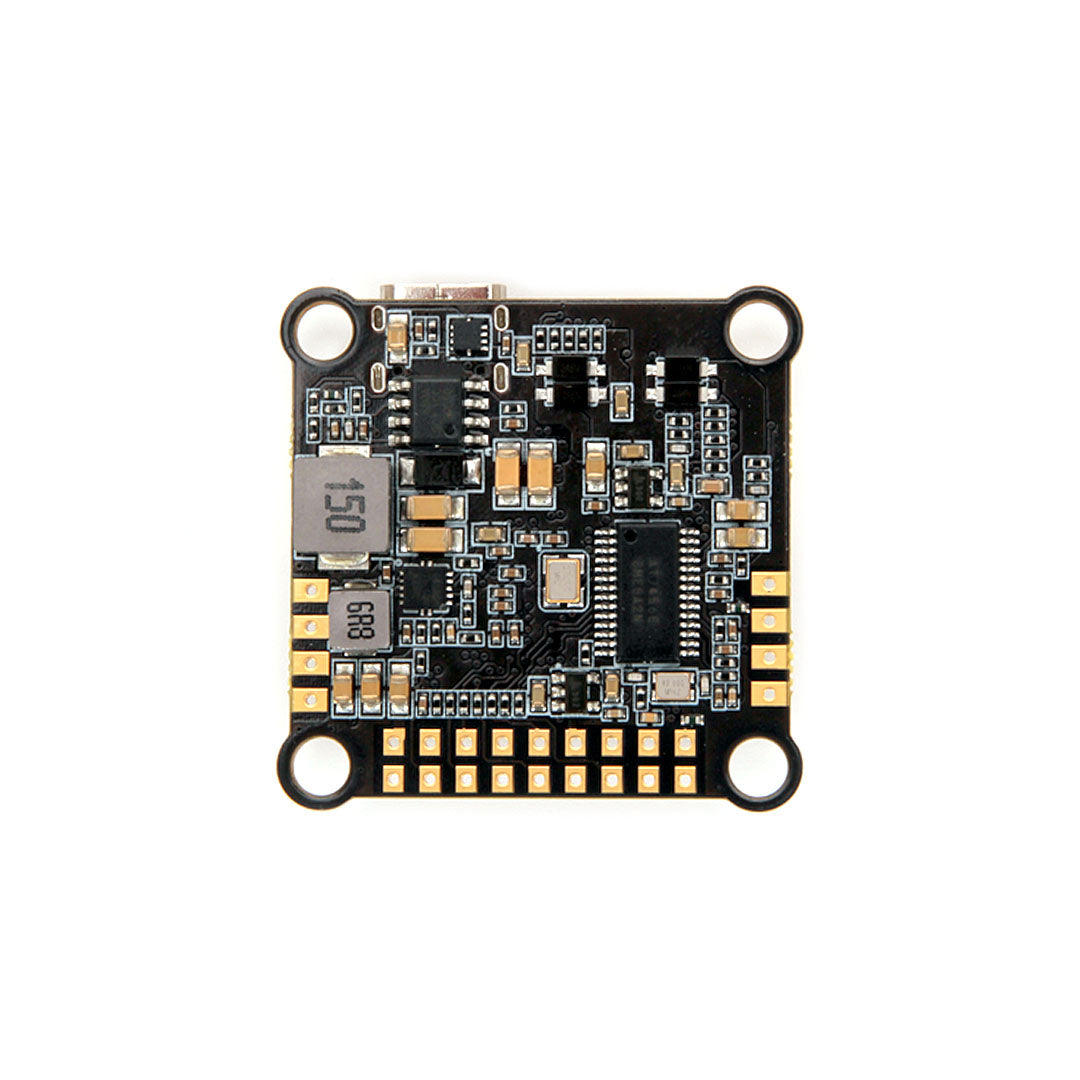

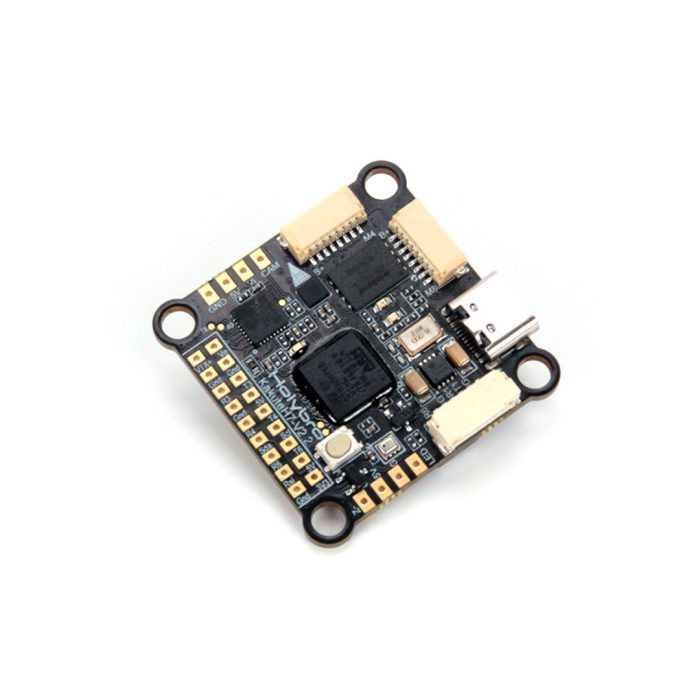

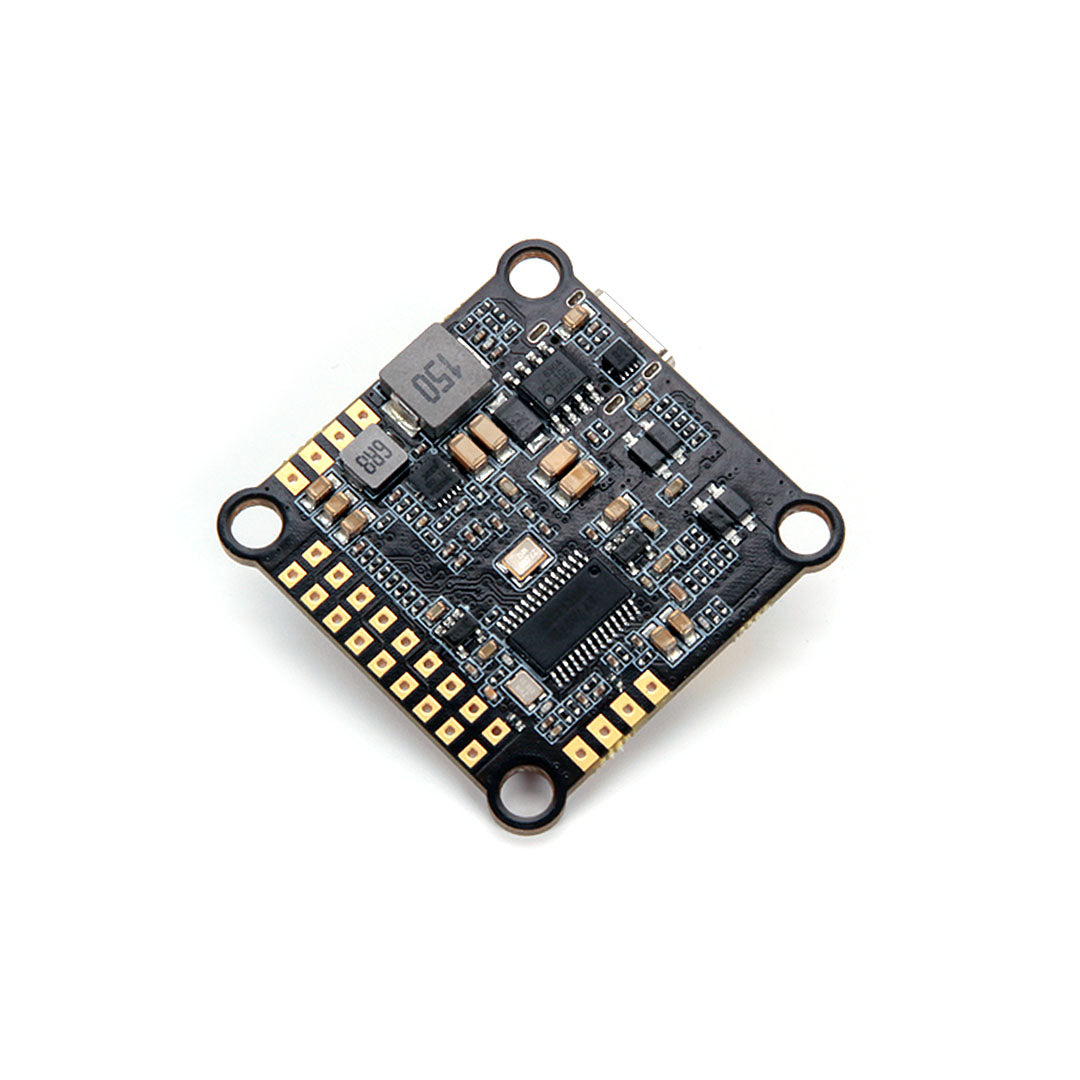

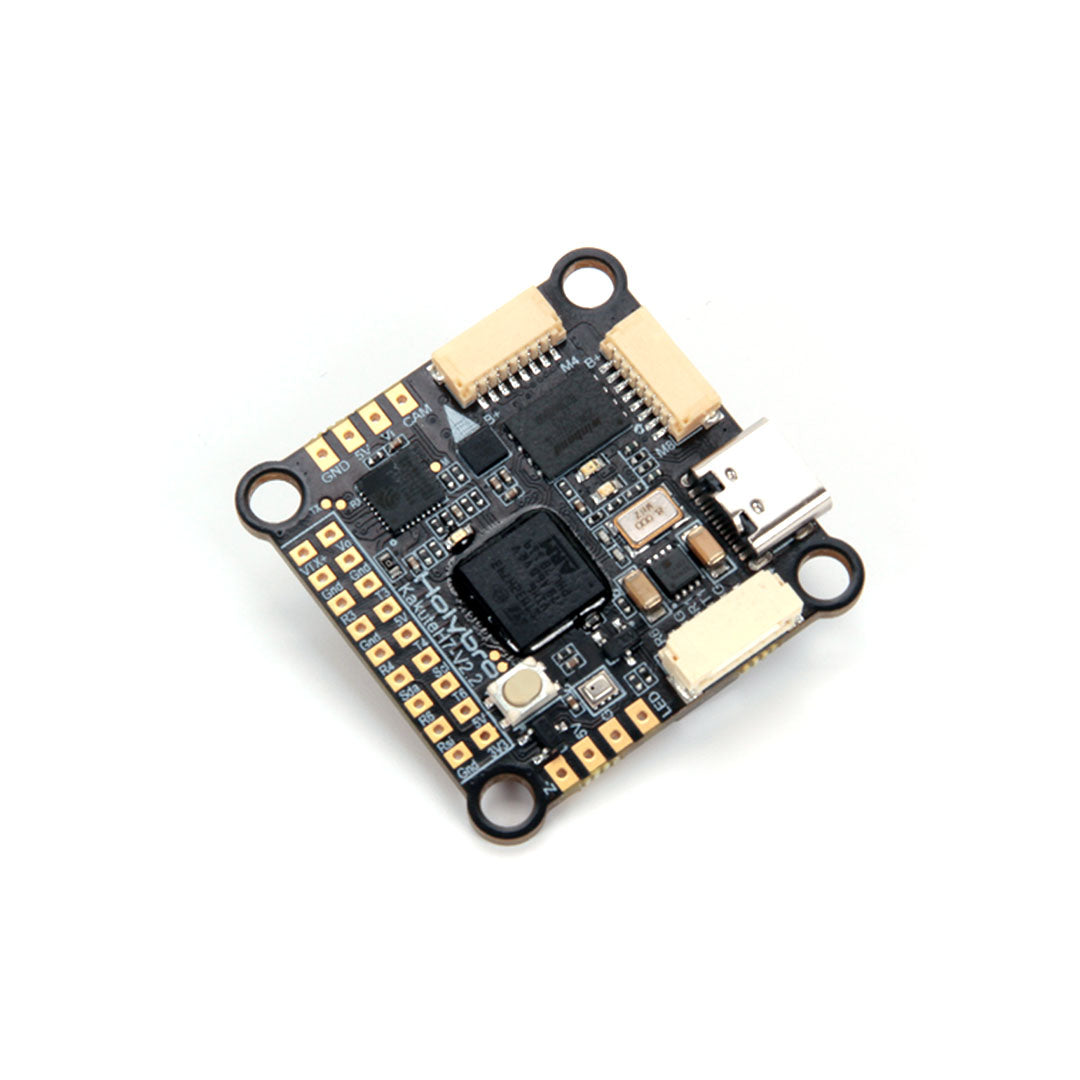

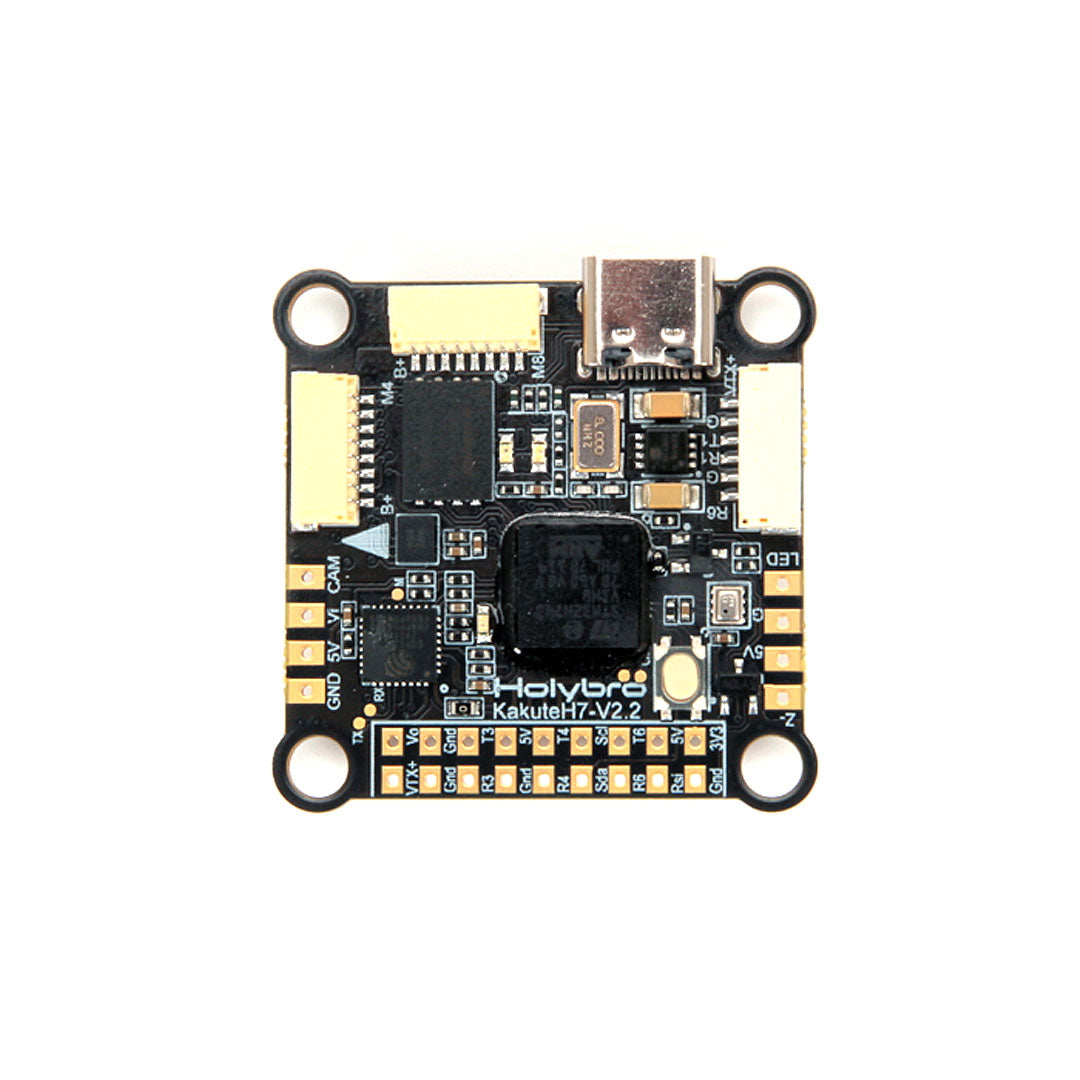

Какутэ H7 V2

Полетный контроллер Holybro Kakute H7 v2 оснащен множеством функций, включая встроенный Bluetooth, разъем для HD-камеры, два порта ESC 4 в 1 plug-and-play, пит-переключатель VTX 9 В, барометр, экранное меню, 6 UART, 128 МБ флэш-памяти для ведения журнала, 5 В и 9 В BEC, а также большую паяльную площадку с простой компоновкой и многое другое.

Kakute H7 v2 основан на лучших функциях своего предшественника F7 и дополнительно улучшен аппаратные компоненты и компоновка. Благодаря дополнительному встроенному чипу Bluetooth на борту, вы можете выполнять беспроводную настройку и настройку на своем телефоне с помощью приложения SpeedyBee для Android и IOS. Kakute H7 поддерживает DJI HD. Он имеет простой порт plug-and-play со встроенным регулятором 9 В, предназначенным для питания вашего HD-видеопередатчика, такого как DJI/Caddx FPV Air Unit и Caddx Vista, с поддержкой аналоговой системы.

Он оснащен встроенным переключателем «VTX ON/OFF Pit Switch», который позволяет полностью выключить видеопередатчик с помощью переключателя на радиоуправляемом передатчике. Отлично подходит, если вы работаете со своим дроном, ждете, пока GPS починит его, готовитесь к гонке, не позволяя ему перегреваться или мешать другим летать. Он имеет 6 выделенных портов UART со встроенной инверсией для периферийных устройств (UART2 используется для телеметрии Bluetooth), флэш-память на 128 МБ для ведения журнала, два разъема Plug-and-Play 4 в 1 ESC, обеспечивающие простую поддержку конфигурации x8 и Octocopter по принципу plug-and-play и сохраняющие ее простой и чистой.  Встроенное экранное меню BetaFlight позволяет легко отображать важную информацию на дисплее FPV, такую как напряжение батареи, время полета, предупреждения, RSSI, интеллектуальные аудиофункции и многое другое. Он также готов к автономному полету с бортовым барометром. Есть светодиод и зуммер, площадка I2C (SDA И SCL) для внешних GPS/магнитометров.

Полное руководство по распиновке см. в разделе Распиновка на сайте Holybro Doc.

Список поддерживаемых прошивок здесь

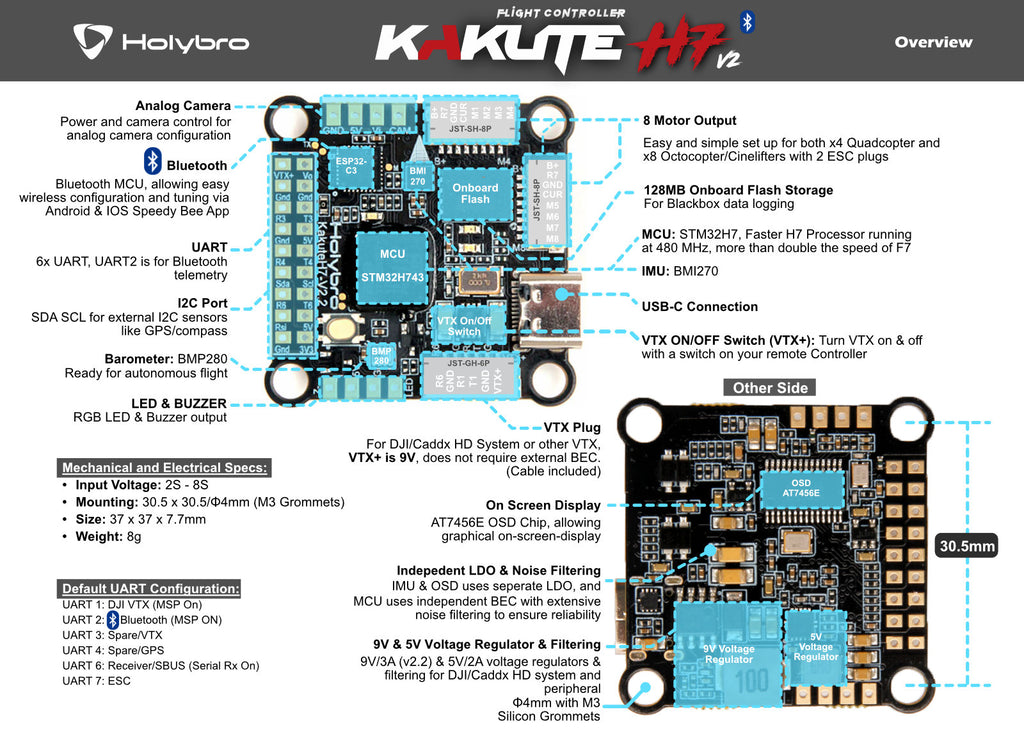

Спецификация:

• MCU — STM32H743 32-битный процессор, работающий на частоте 480 МГц
• IMU — BMI270
• Барометр — BMP280
• OSD — AT7456E
• Встроенный чип Bluetooth — ESP32-C3
  • Совместимость с приложениями SpeedyBee для IOS и Android
  • Примечание: Бортовой Bluetooth настроен на автоматическое выключение при разблокировке полетного контроллера (постановка под охрану) и автоматическое включение при блокировке полетного контроллера (снятие с охраны).
• VTX ON/OFF Pit Switch – Переключатель может быть включен с помощью USER1 на вкладке Betaflight Mode.
  • Предупреждение: Не включайте этот переключатель, если вы используете пульт дистанционного управления FPV DJI
  • Инструкция по настройке пит-переключателя INAV VTX ON/OFF
• 6x UART (1,2,3,4,6,7; UART2 используется для телеметрии Bluetooth)
• 9 выходов ШИМ (8 выходов двигателя, 1 светодиод)
• Входное напряжение батареи: 3S-8S
• БЭК 5 В 2 А
• БЭК 9В 3А
• Монтаж — отверстие 30,5 x 30,5 мм/Φ4 мм с втулками Φ3 мм
• Размеры — 35х35мм

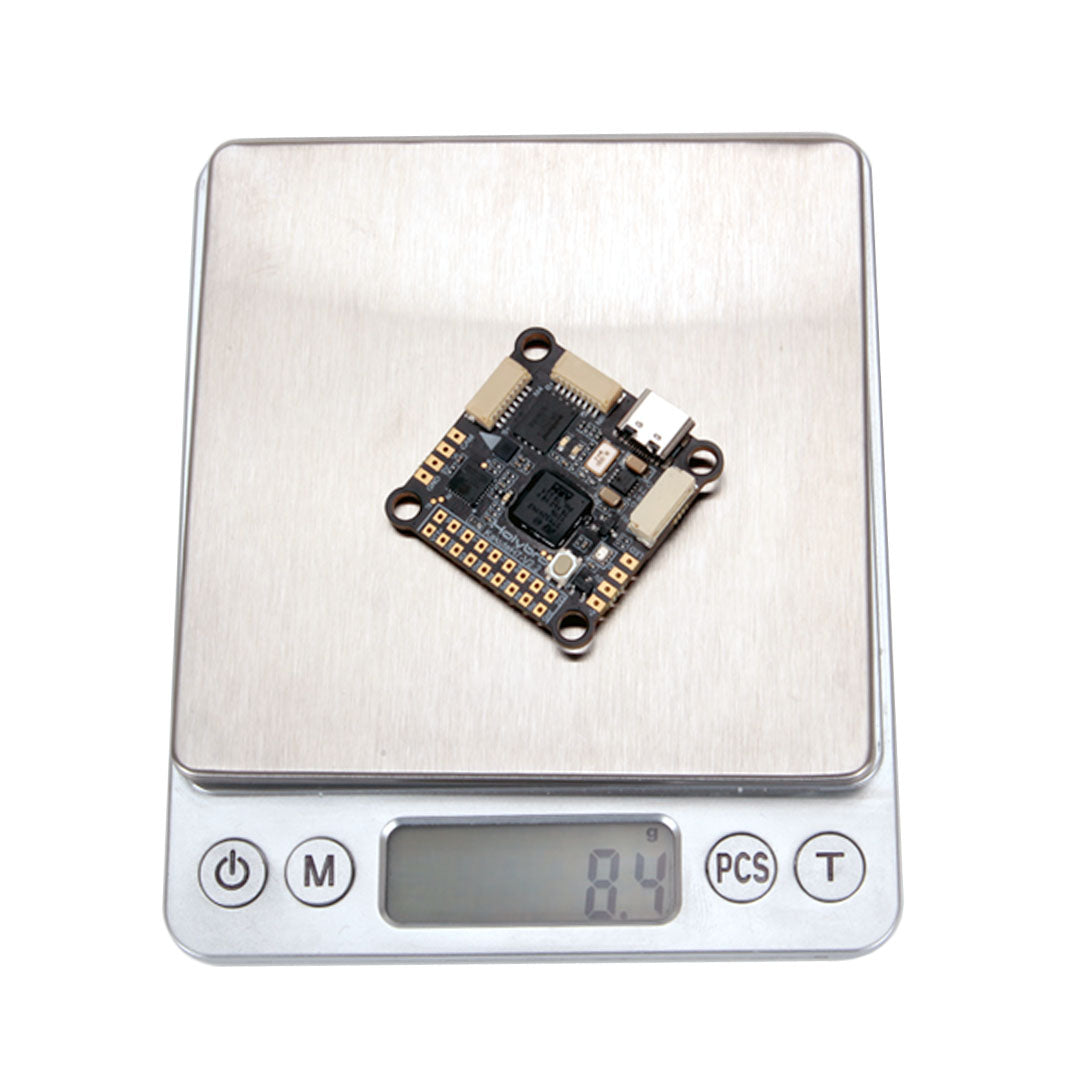

• Вес — 8г
• 2x порта JST-SH1.0_8pin (регуляторы 4 в 1, совместимость с x8/Octocopter)
• 1x порт JST-GH1.5_6pin (для HD-систем, таких как Caddx Vista, Air Unit или других VTX)

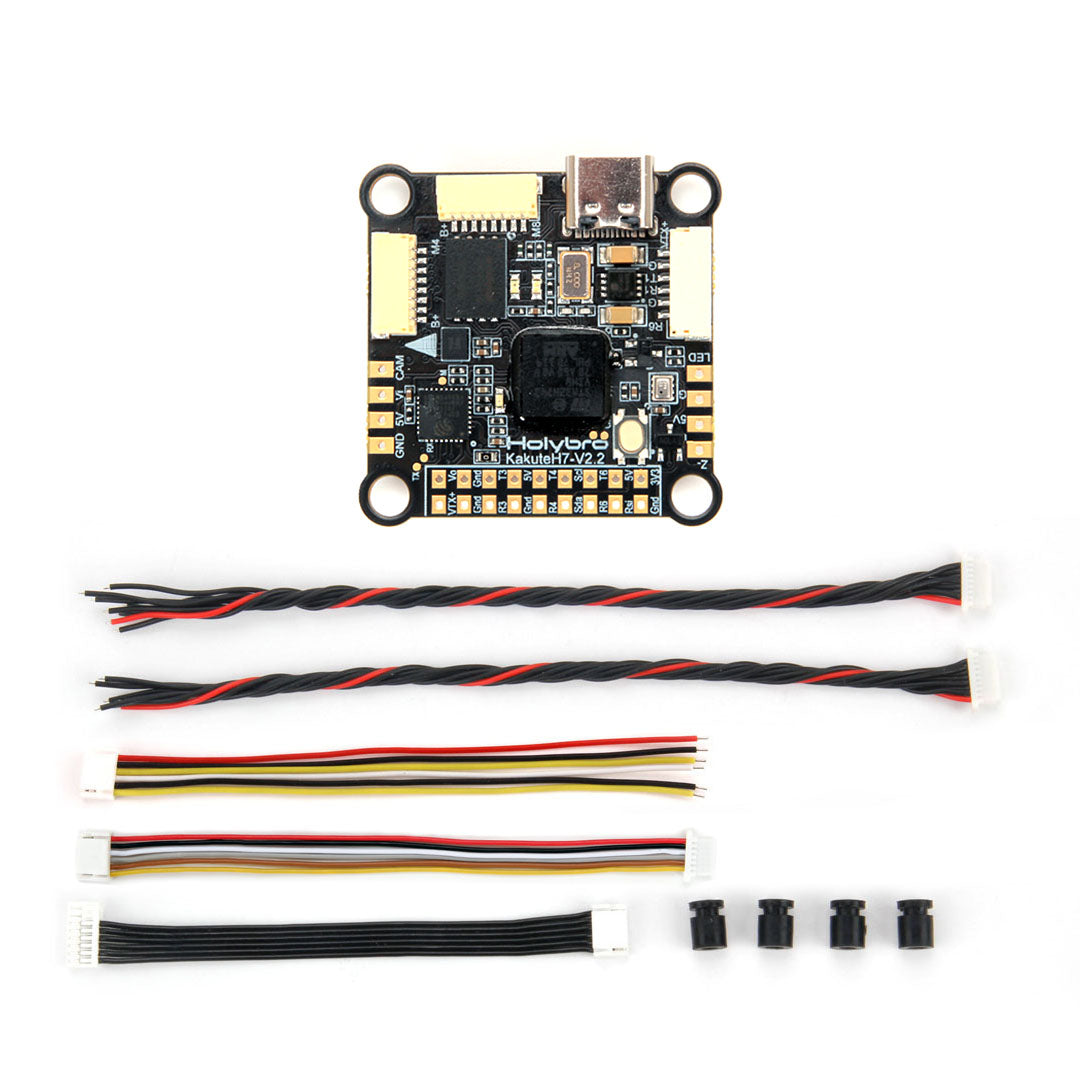

В коплект входит:

• Полетный контроллер Kakute H7 v2 с Bluetooth*1
• M3 Антивибрационная силиконовая втулка *4
• 8-контактный кабель JST SH 150 мм*2
• Кабель JST GHR 8pin на JST GHR 6pin 80 мм*1 (для DJI/Caddx и других HD-систем)
• 6-контактный кабель JST GHR 100 мм*2 (для Caddx и других HD-систем)
