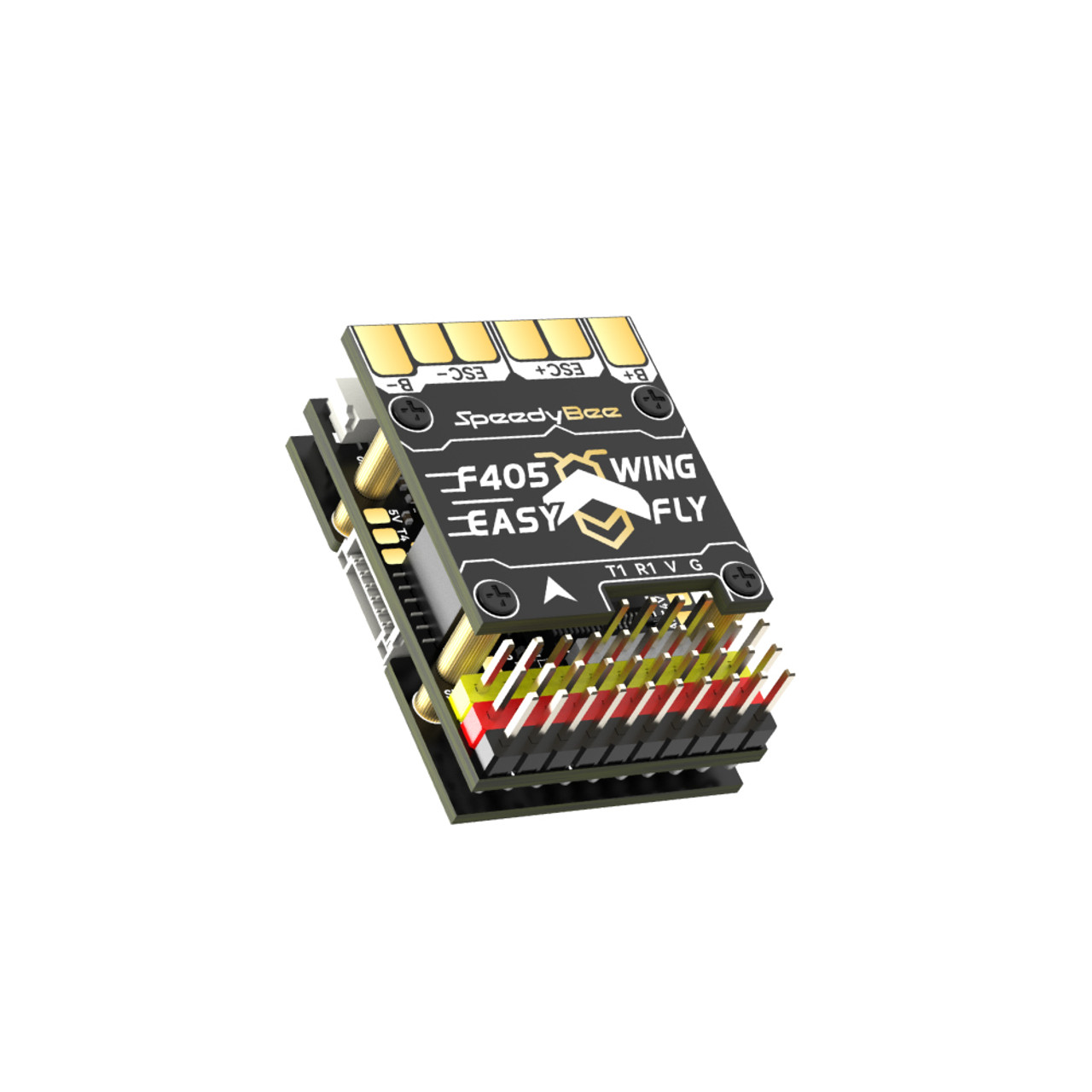

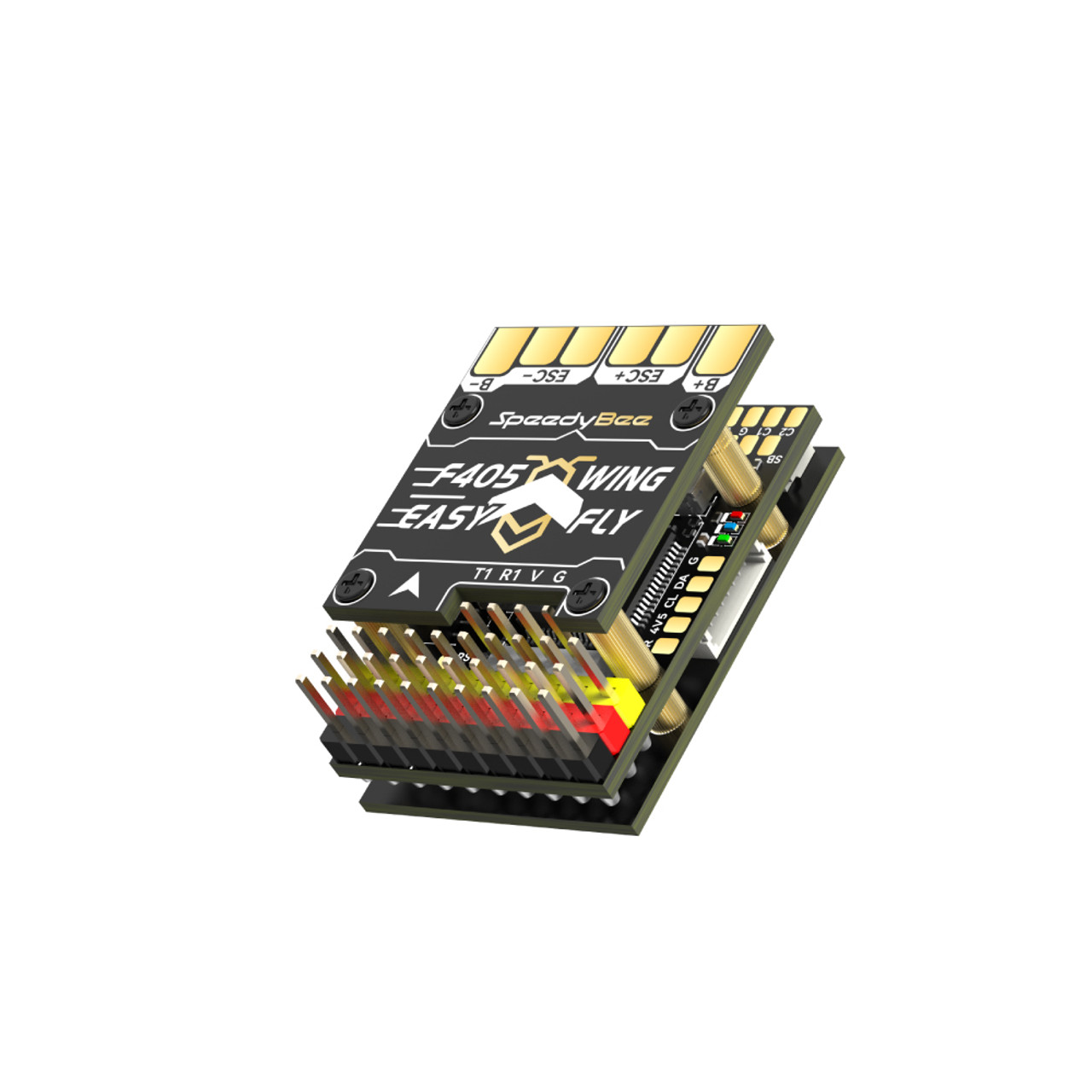

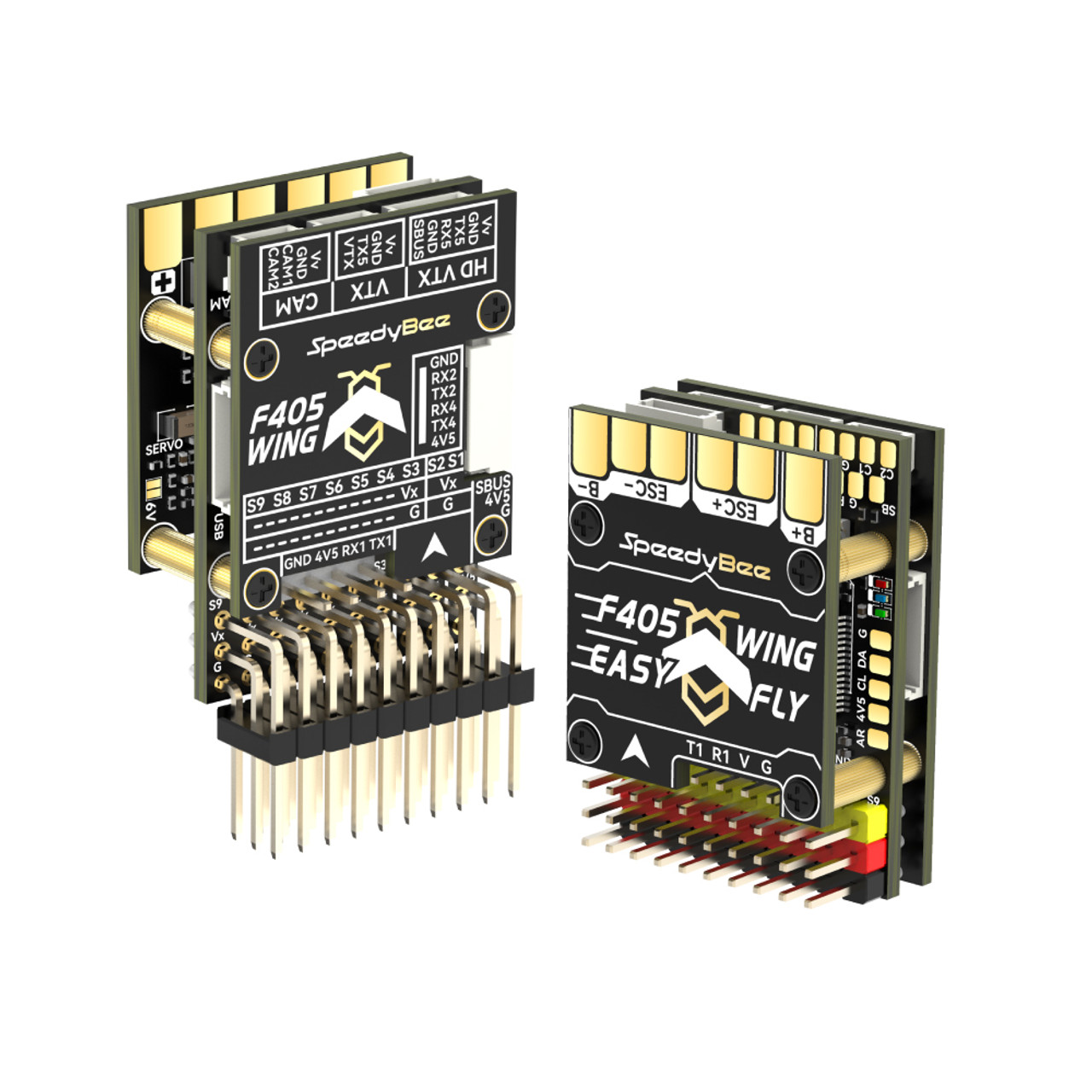

Контроллер полета SpeedyBee F405 WING MINI с неподвижным крылом
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.

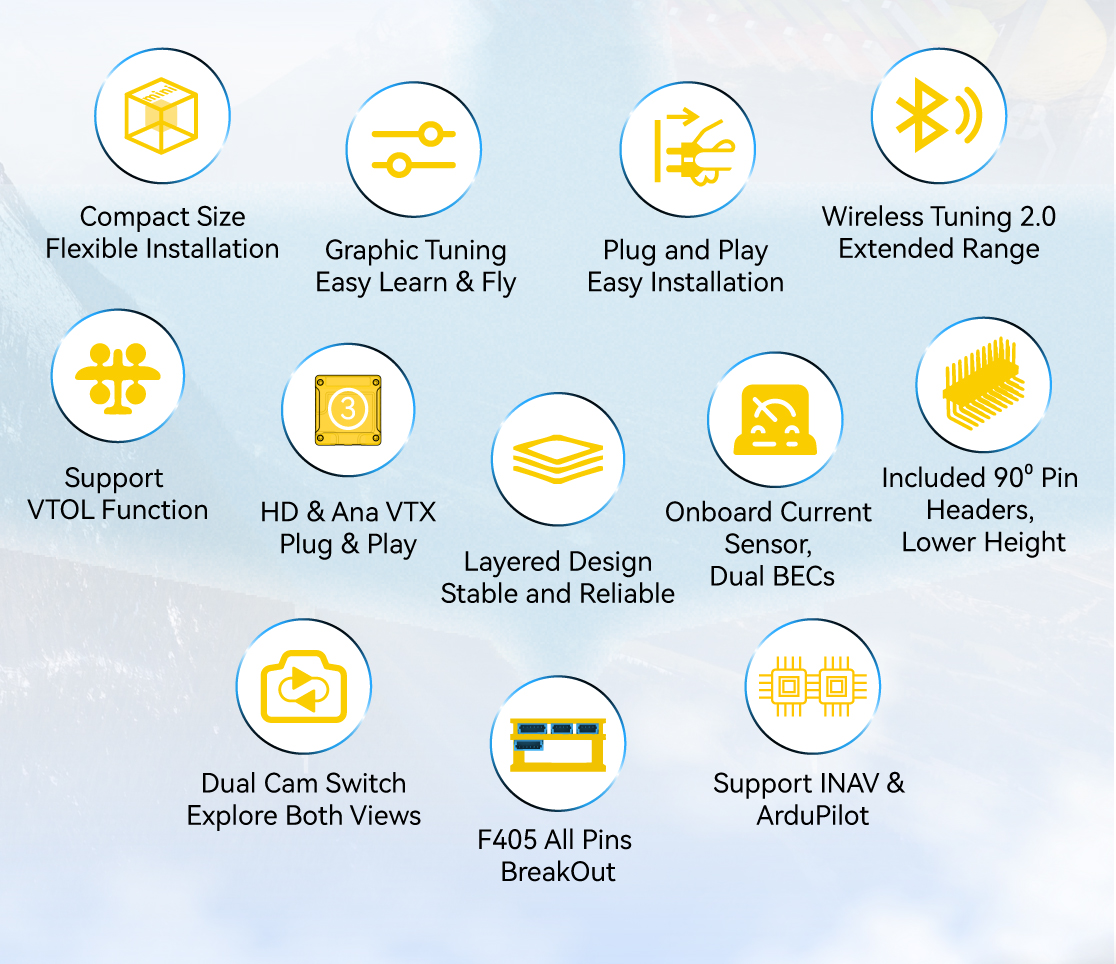

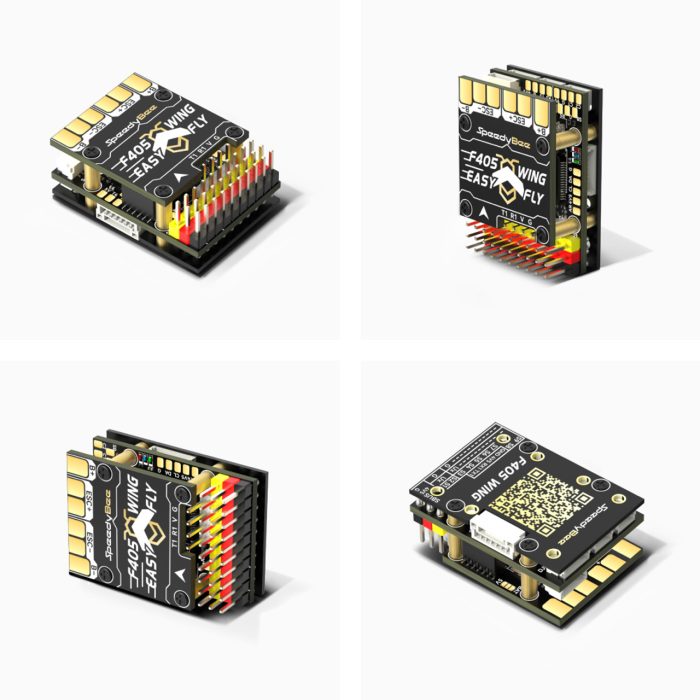

Мини-размер, мега простота гибкой установки
Маленький, но мощный, компактный F405 WING MINI не ставит под угрозу функциональность. Его элегантный дизайн не только экономит место, но и умело объединяет практически все основные функции. От компактных кабин планеров до самолетов с неподвижным крылом весом менее 250 г, F405 WING MINI легко впишется в любое пространство.

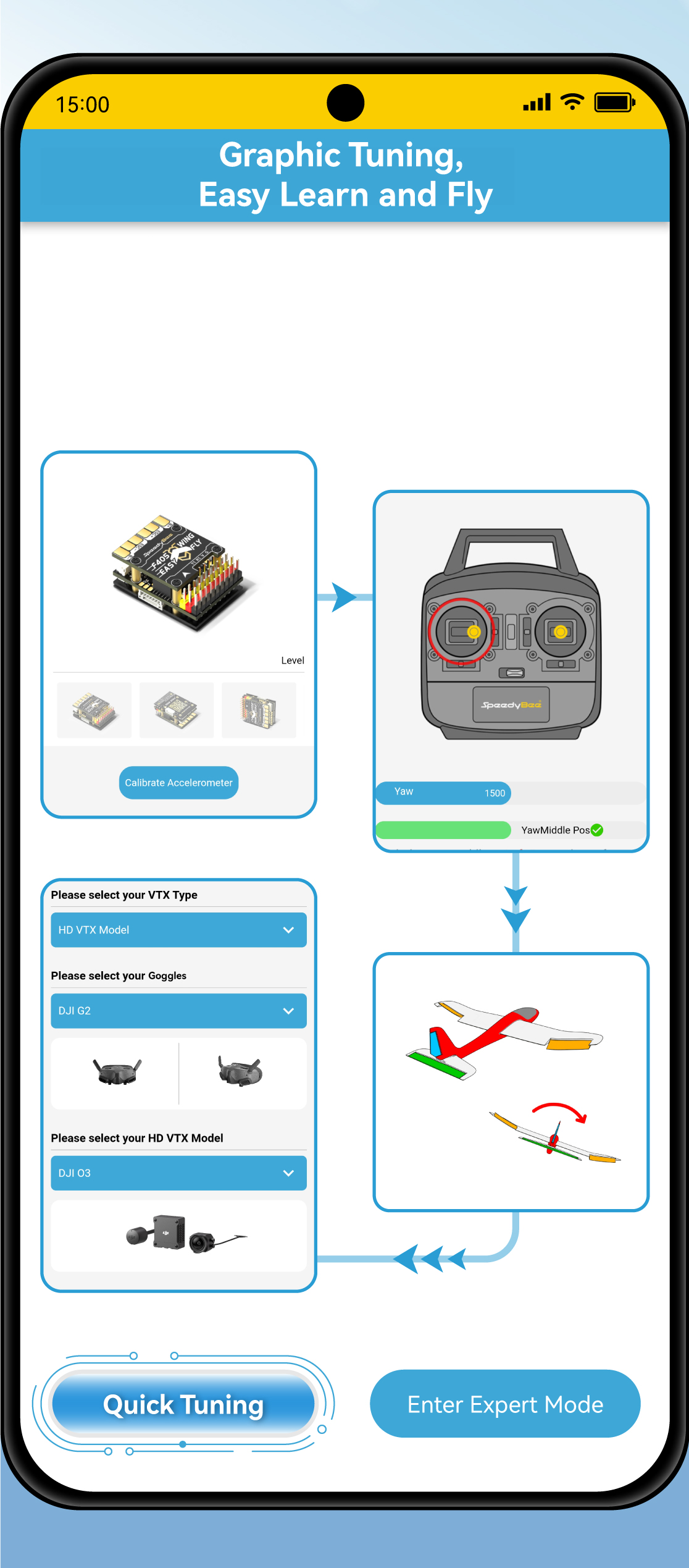

Упрощение и сложность: F405 WING MINI использует графический интерфейс через приложение, превращая сложные технические настройки в интуитивно понятные и простые операции. Подходит как для новичков, так и для экспертов, сокращает время настройки и позволяет вам наслаждаться быстрым полетом.
аккуратный и простой монтаж,
Plug-and-Play
Plug-and-Play

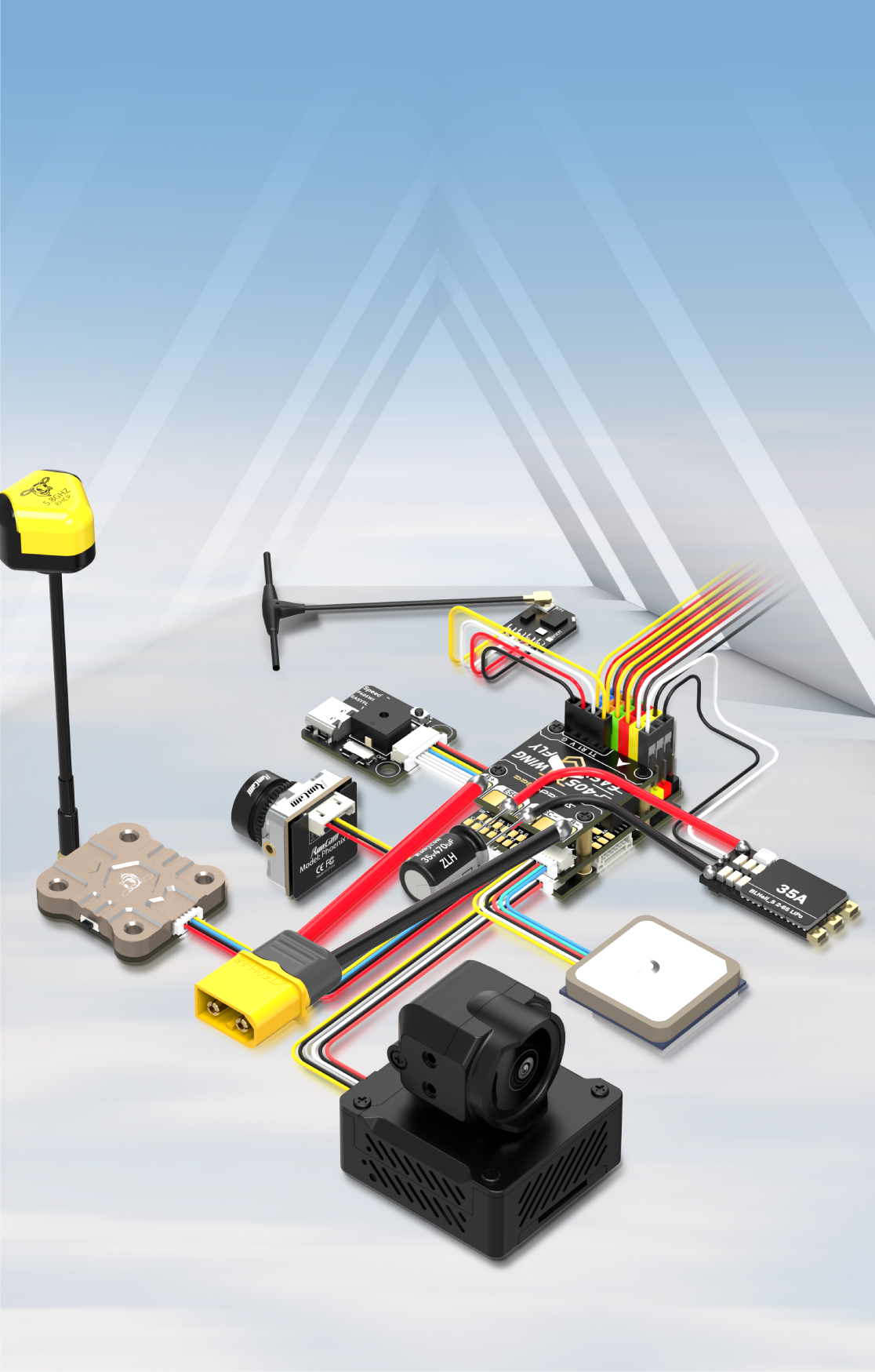

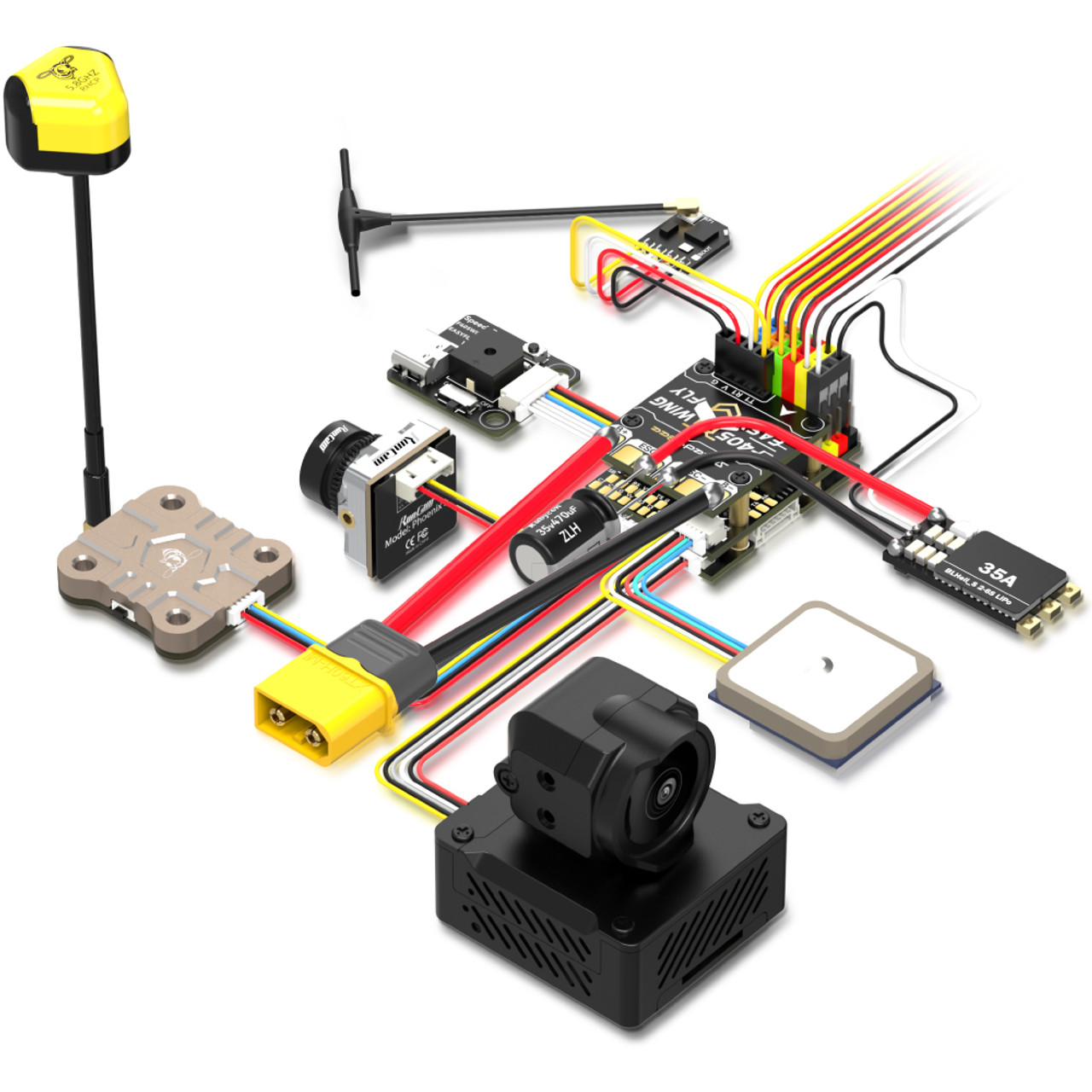

F405 WING MINI обеспечивает аккуратную и простую установку. Независимо от того, подключаете ли вы камеры GPS или FPV, хорошо организованная компоновка обеспечивает быстрое и беспроблемное подключение. Благодаря маркированным контактным площадкам для пайки на задней панели разъема он предлагает эффективный и надежный вариант для настройки, идеально сочетая простоту использования и надежность профессионального уровня.

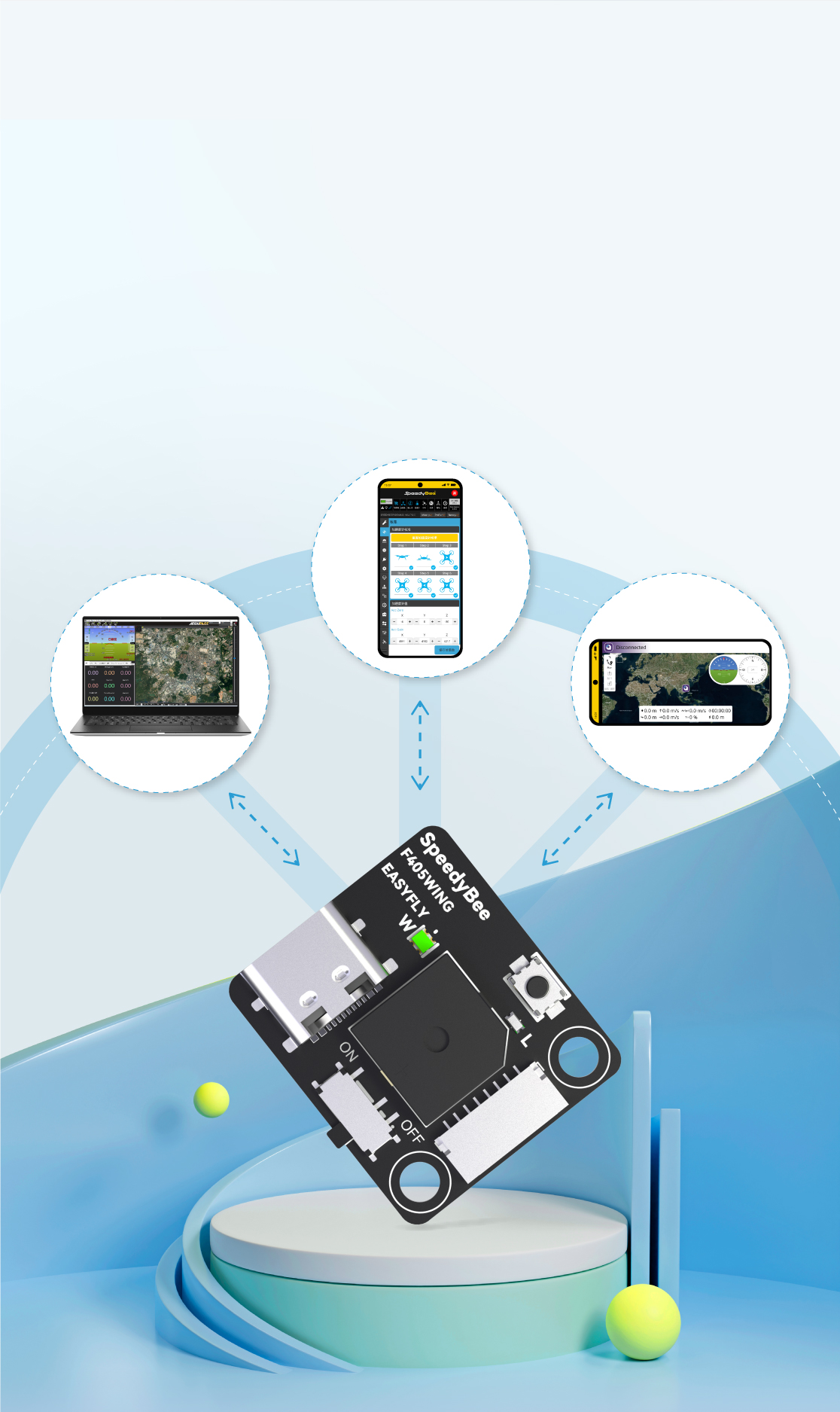

Беспроводная настройка 2.0:
Повышенная производительность
Повышенная производительность
Мгновенное и стабильное подключение: функция беспроводной настройки F405 WING MINI была обновлена до версии 2.0, что обеспечивает более плавную и надежную работу. Операции на основе приложений теперь выполняются быстрее, а время загрузки сокращается. Даже при регулировке на большом расстоянии он быстро реагирует, обеспечивая эффективную и простую настройку.
Удвойте вид,
Двойное удовольствие
Двойное удовольствие
Исследуйте свое видение: F405 WING MINI оснащен двумя камерами для переключения между двумя камерами без необходимости использования сложных механизмов. С помощью простого переключателя одной кнопкой вы можете легко снимать с разных камер с разных ракурсов. Независимо от того, хотите ли вы запечатлеть захватывающие дух пейзажи или понаблюдать за формациями, каждый полет — это захватывающее исследование, наполненное свежими ракурсами и радостью.
* В настоящее время эта функция поддерживает переключение только между аналоговыми камерами.
* В настоящее время эта функция поддерживает переключение только между аналоговыми камерами.

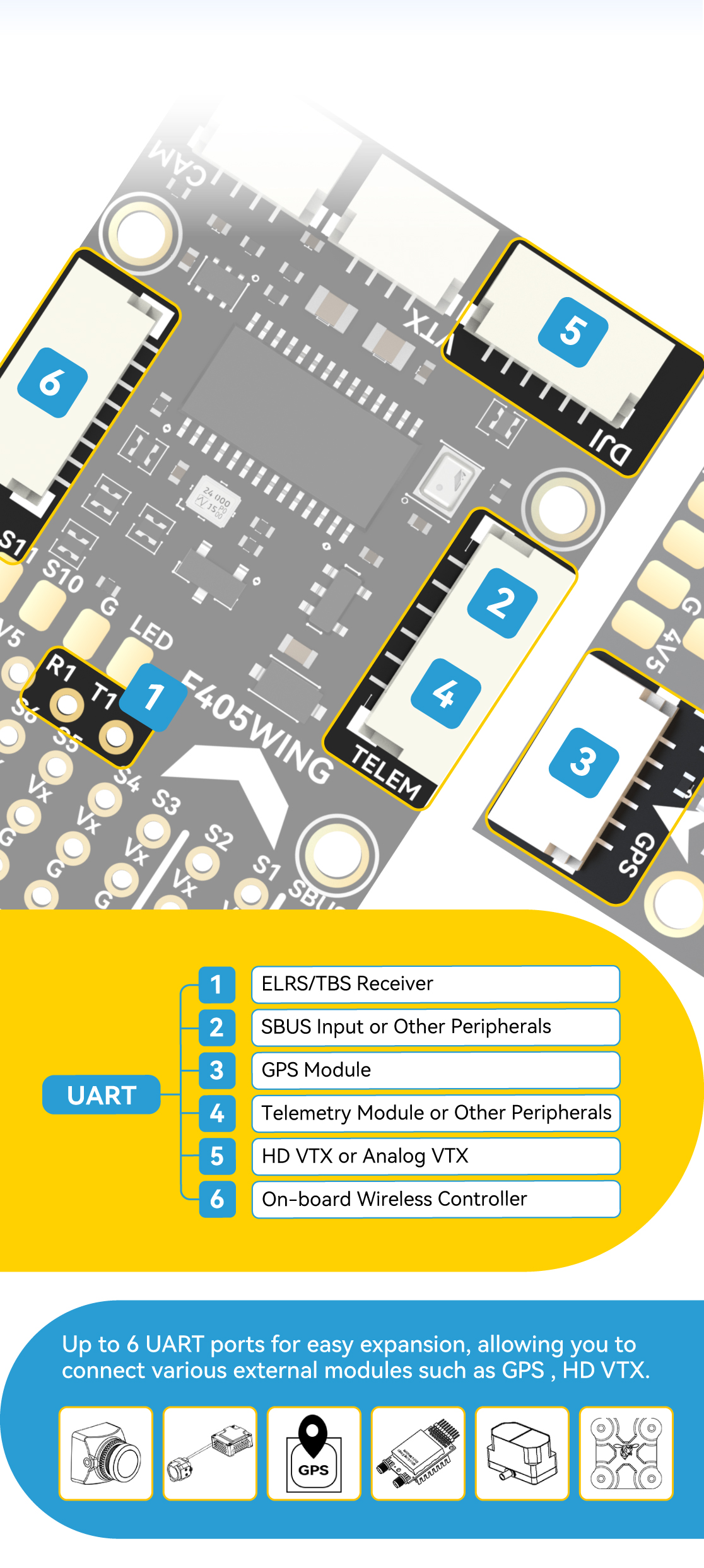

Полная распиновка микроконтроллера:
Больше никакой путаницы в интерфейсах
Больше никакой путаницы в интерфейсах

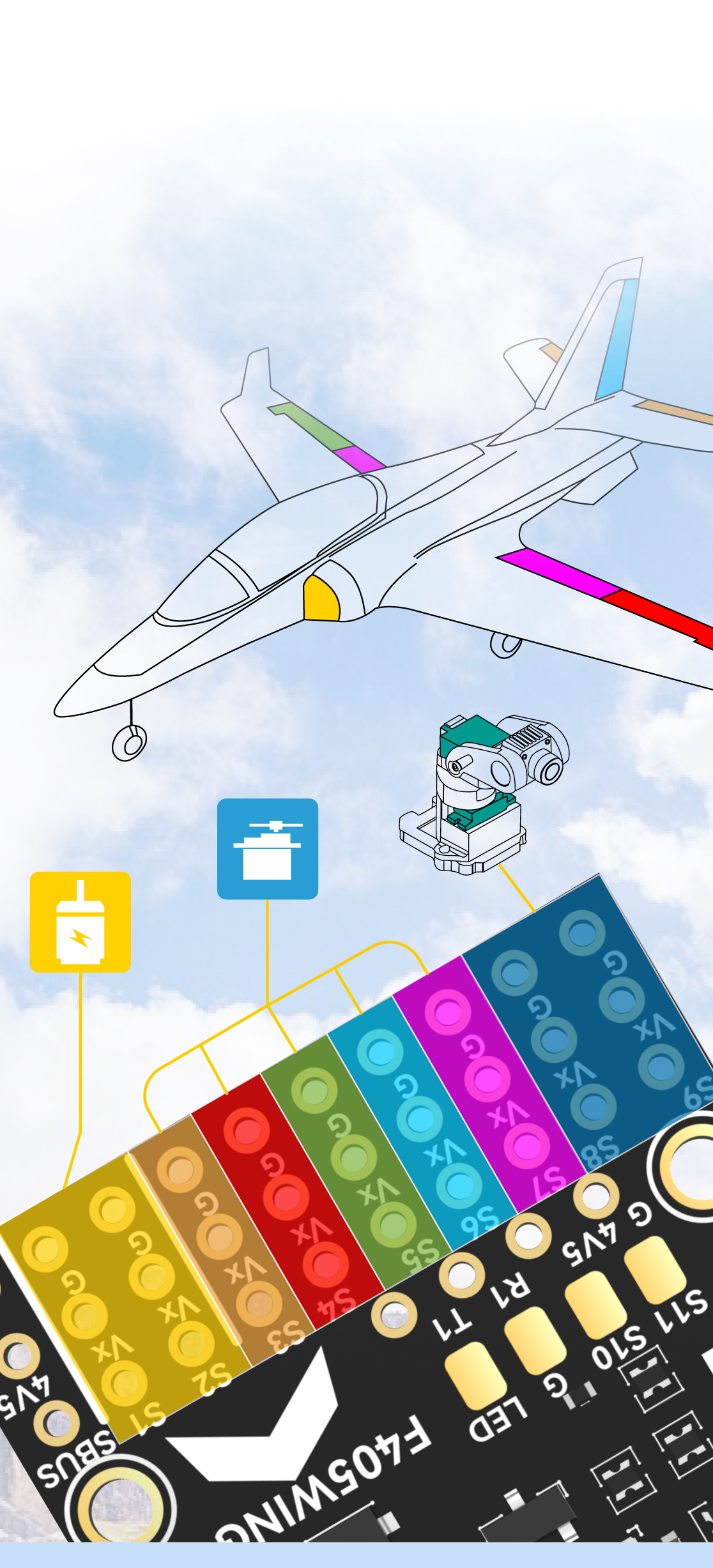

До 11 ШИМ-выходов
9 разъемов с прямыми штифтами
3 зарезервированные контактные площадки для пайки
Для управления двигателем и сервоприводом
9 разъемов с прямыми штифтами
3 зарезервированные контактные площадки для пайки
Для управления двигателем и сервоприводом
Это делает F405 WING MINI подходящим для различных самолетов с неподвижным крылом, включая самолеты обычной компоновки, самолеты с V-образным хвостовым оперением, самолеты с флаперонами и вертикальные взлеты и посадки.
* Подробные настройки вывода см. в инструкциях.
* Подробные настройки вывода см. в инструкциях.

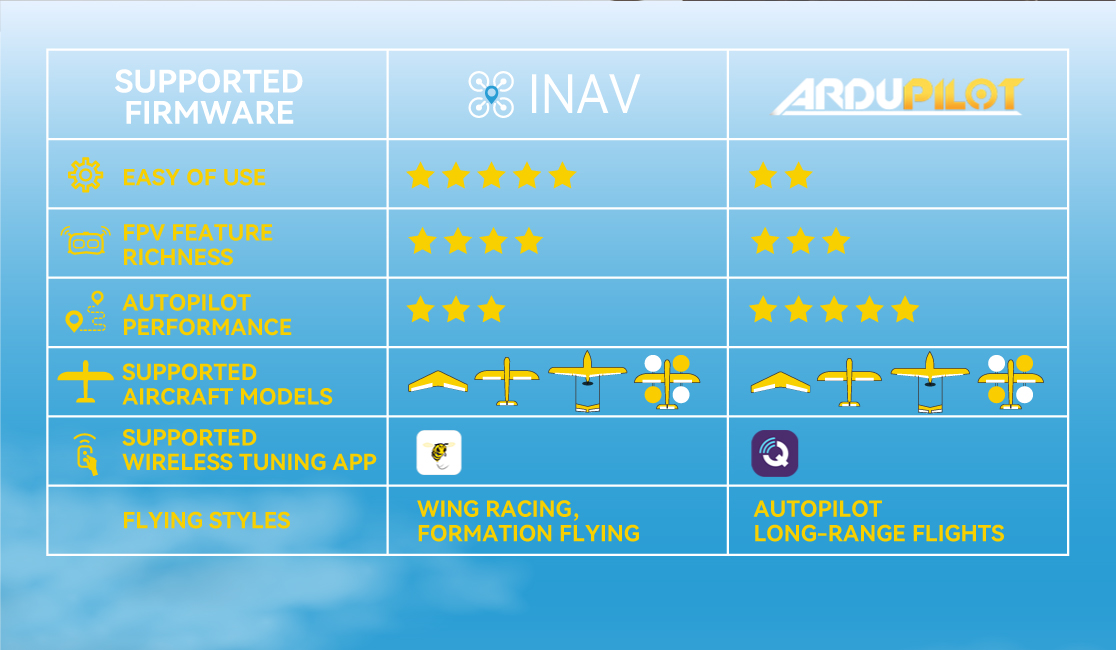

Двойные прошивки INAV / ArduPilot, выбирайте как хотите
INAV предлагает удобную настройку для легкого управления полетами FPV, в то время как ArduPilot предоставляет расширенные возможности для изучения более сложных стилей полета.
Стабилизируйте свой полет, автоматический взлет, гонки на крыльях, групповые полеты… Независимо от того, являетесь ли вы новичком или экспертом, F405 WING MINI может воплотить в жизнь все ваши мечты о полетах.
Стабилизируйте свой полет, автоматический взлет, гонки на крыльях, групповые полеты… Независимо от того, являетесь ли вы новичком или экспертом, F405 WING MINI может воплотить в жизнь все ваши мечты о полетах.

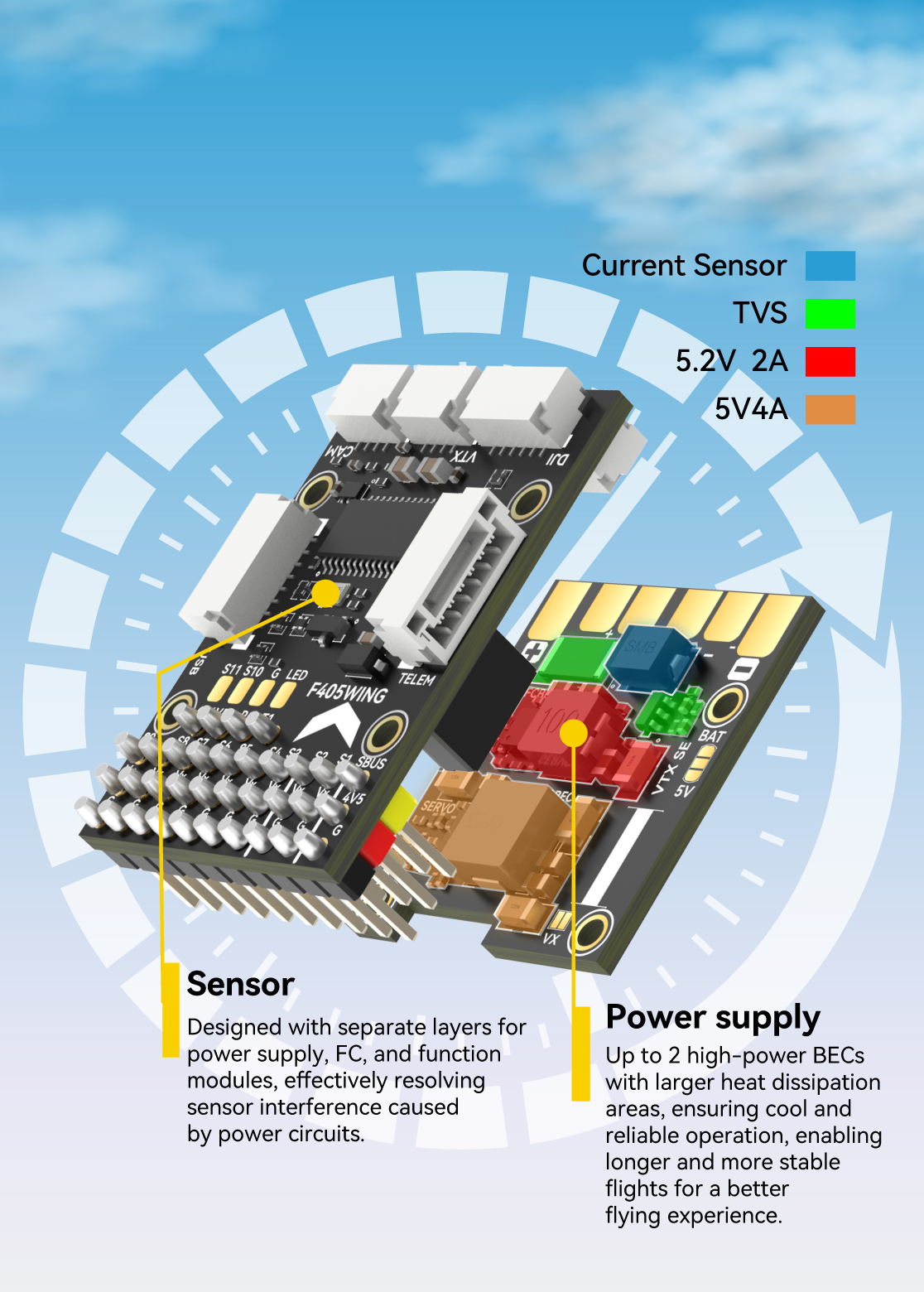

Многослойная конструкция печатной платы для охлаждения и стабильной работы без помех
Вертикальный взлет и посадка летают куда угодно!
F405 WING MINI с плавным вертикальным взлетом и посадкой, а также интуитивно понятной настройкой с помощью прошивки INAV 7.0 позволяет энтузиастам без особых усилий исследовать вертикальный полет. F405 WING MINI универсален, обеспечивая удобство как в городских, так и в открытых условиях.

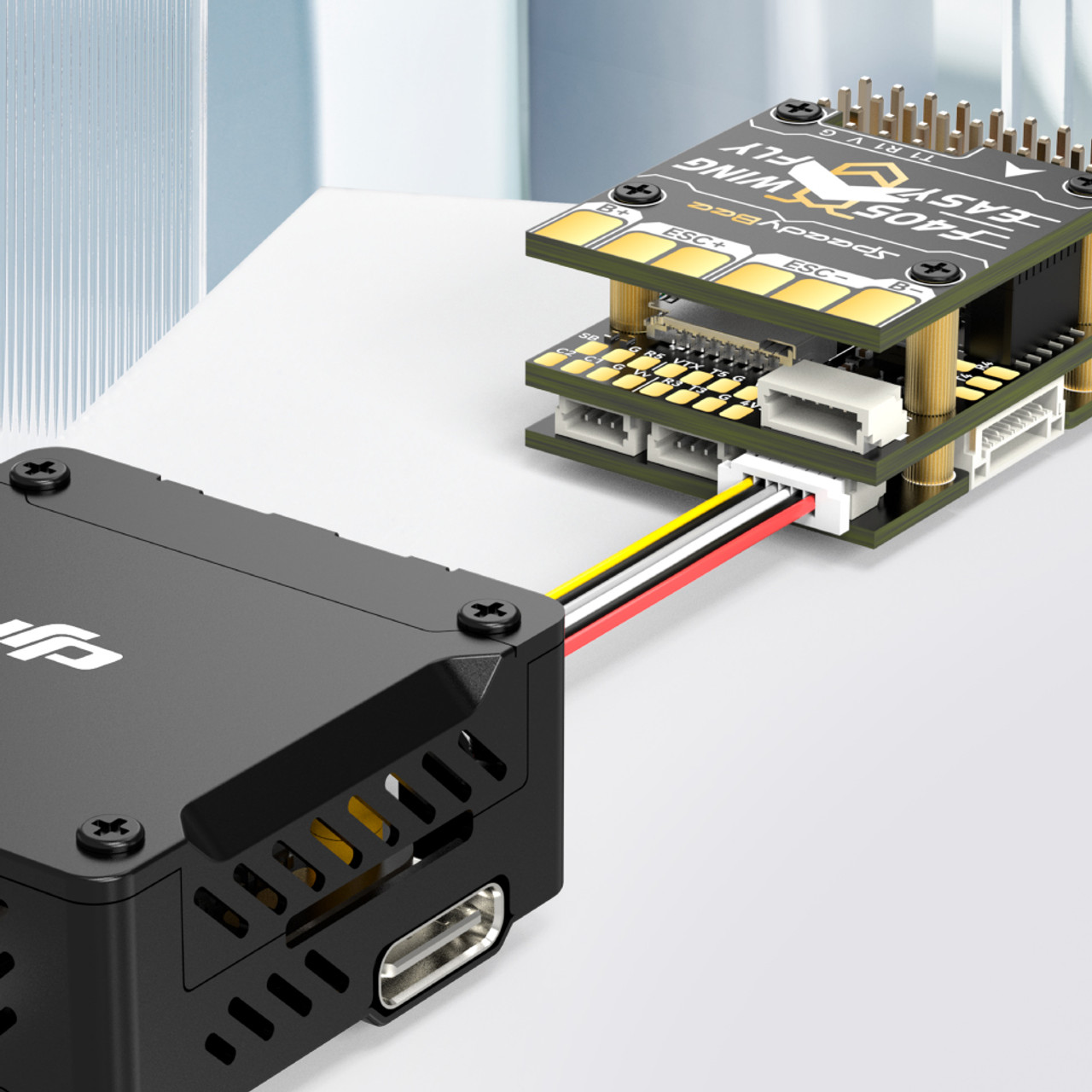

HD и Ana VTX:
Прямой интерфейс Plug-and-Play
Прямой интерфейс Plug-and-Play
HD и аналоговые, простой выбор для полетов. Интерфейс Plug-and-Play F405 WING MINI поддерживает как HD, так и аналоговый VTX.
Спецификации
| Наименование продукта | Плата SpeedyBee F405 WING MINI FC |
| Микроконтроллер (MCU) | STM32F405, 168 МГц, 1 МБ флэш-памяти |
| IMU (гироскоп и акселерометр) | ИКМ-42688- |
| Барометр | СПЛ006-001 |
| Чип экранного меню | AT7456E |
| Черный ящик | Слот для карты памяти MicroSD |
| UART | 6 комплектов (USART1, USART2, USART3, UART4, UART5, UART6 — Выделен для подключения телеметрии беспроводной платы) |
| I2C | 1x Используется для магнитометра, цифрового датчика воздушной скорости |
| АЦП | 4x (VBAT, ток, аналоговый RSSI, аналоговый AirSpeed) |
| ШИМ | 12x (9x контактных разъемов + 2x паяльных площадок + 1x «LED» контактная площадка) |
| Приемник ELRS/CRSF | Поддерживается, подключен к UART1 |
| СБУС | Встроенный инвертор для входа SBUS (UART2-RX) |
| СВЕТОДИОД | 3x светодиода для FC STATUS (синий, зеленый) и индикатор 3,3 В (красный) |
| Аналоговый RSSI | Поддерживается, называется «RS» |
| Переключение между двумя аналоговыми камерами | По умолчанию используется видеовход Camera1 (C1). Переключайтесь между C1 и C2 с помощью ArduPilot Relay или INAV Modes/USER. Обе камеры должны иметь один и тот же формат видео, PAL или NTSC. |
| Поддерживаемое встроенное ПО FC | INAV: SpeedyBeeF405WING (по умолчанию) ArduPilot: SpeedyBeeF405WING |
| Вес | 5,6 г |
| Наименование продукта | Плата SpeedyBee F405 WING MINI PDB |
| Диапазон входного напряжения | 7 ~ 26 В (2 ~ 6 S LiPo) |
| Датчик напряжения аккумуляторной батареи | Подключение к плате FC VBAT, 1K:10K (масштаб 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot) |
| Датчик тока батареи | 80 А непрерывно, 150 А пиковое значение Подключение к плате FC Ток (шкала 195 в INAV, 50 А/В в ArduPilot) |
| Защитный диод TVS | Да |
| Выход FC BEC | Выход 5,2 В +/- 0,1 В постоянного тока Непрерывный ток 2 А, 3 А (пиковая) Предназначен для FC, приемника, модуля GPS, датчика воздушной скорости, модуля телеметрии |

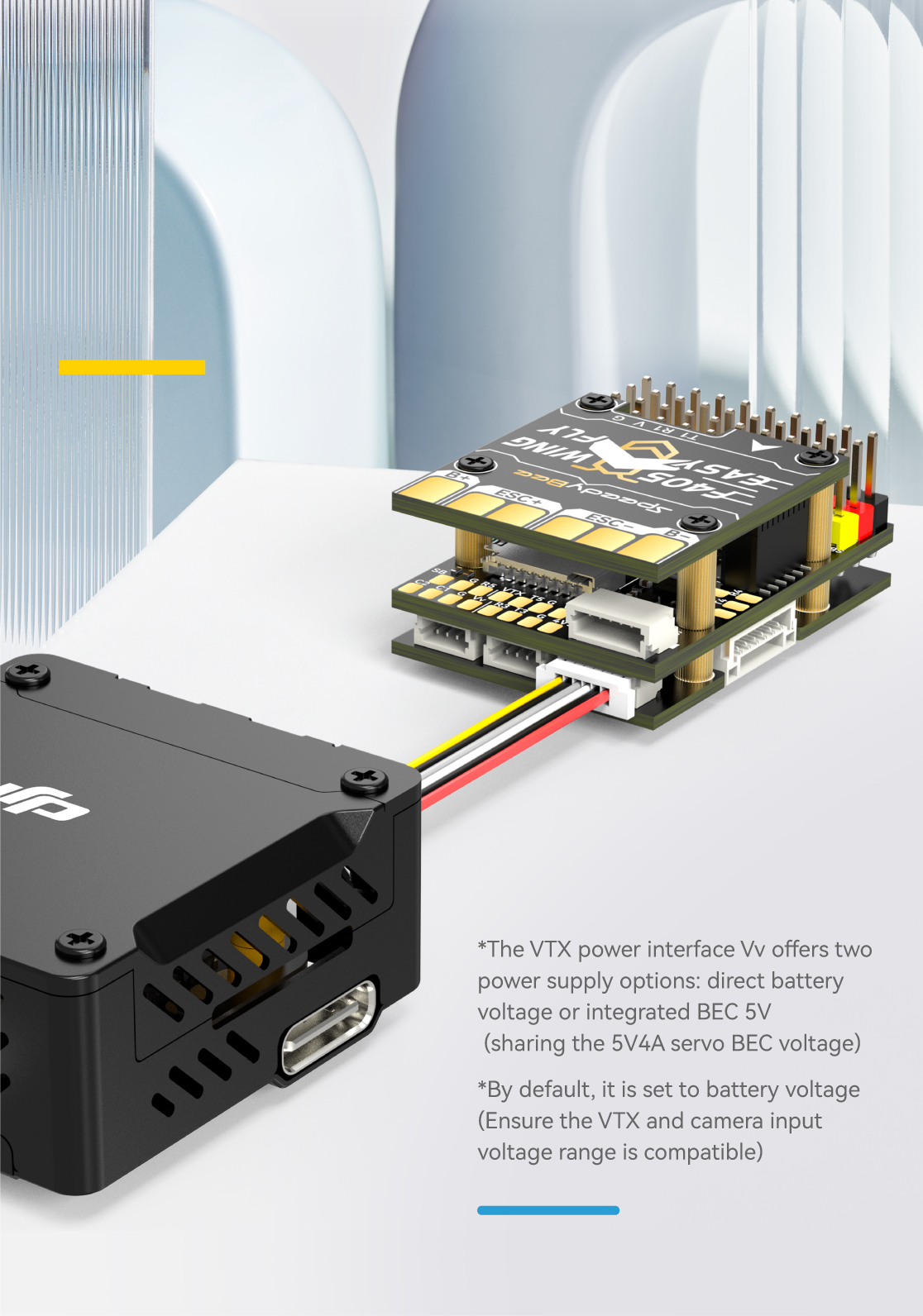

| Блок питания VTX и камеры | Интерфейс питания VTX Vv предлагает два варианта питания: прямое напряжение батареи или встроенный BEC 5 В (разделяющий напряжение 5V4A Servo BEC) По умолчанию установлено напряжение батареи (Убедитесь, что диапазон входного напряжения VTX и камеры совместим) Переключение на питание 5 В возможно через перемычку (с помощью выходного сигнала Servo BEC) (Если вы используете этот метод, убедитесь, что текущие требования как для сервопривода, так и для VTX достаточны) |
| Выход сервопривода BEC | Выход 5 В +/- 0,1 В постоянного тока Непрерывный ток 4 Ампер, 5 А Пиковое напряжение регулируется, 5 В по умолчанию, 6 В через перемычку Предназначен для сервоприводов. |
| Вес | 5,5 г |
| Наименование продукта | SpeedyBee F405 WING MINI Беспроводной USB-удлинитель |
| Беспроводная конфигурация (нажмите и удерживайте кнопку BOOT в течение 6 секунд для переключения режимов) INAV:Пожалуйста, убедитесь, что переключатель MSP на UART 6 включен и установлен на скорость передачи данных 115200 ArduPilot:Пожалуйста, убедитесь, что Serial 6 установлен на скорость передачи данных 115200 и протокол Mavlink2 |
Режим BLE, подключитесь к приложению Speedybee |
| Режим Wi-Fi (AP), возможность подключения к приложению Speedybee, приложению QGroundControl, MissionPlanner и т. д. Wi-Fi: Speedybee eFLY-WIFI Пароль: 88888888 | |
| Режим Wi-Fi (STA), возможность подключения к приложению QGroundControl, MissionPlanner и т. Д. Шаг 1: включите Personal Hotspot; Шаг 2: Установите точку доступа, найдите NAME/Device Name/Hotspot/etc. Шаг 3: измените текущее имя на eFLY и пароль, 88888888 |
|
| Режим беспроводного отключения | |
| Тип USB-порта | Тип C |
| Зуммер | Активный зуммер 5 В |
| Вес | 3,2 г |
