Kopis2 6S V2

Обновлено:
1. Полетный контроллер: Kakute H7
2. Регулятор: Tekko32 F4 4 в 1 50 А ESC

Описание

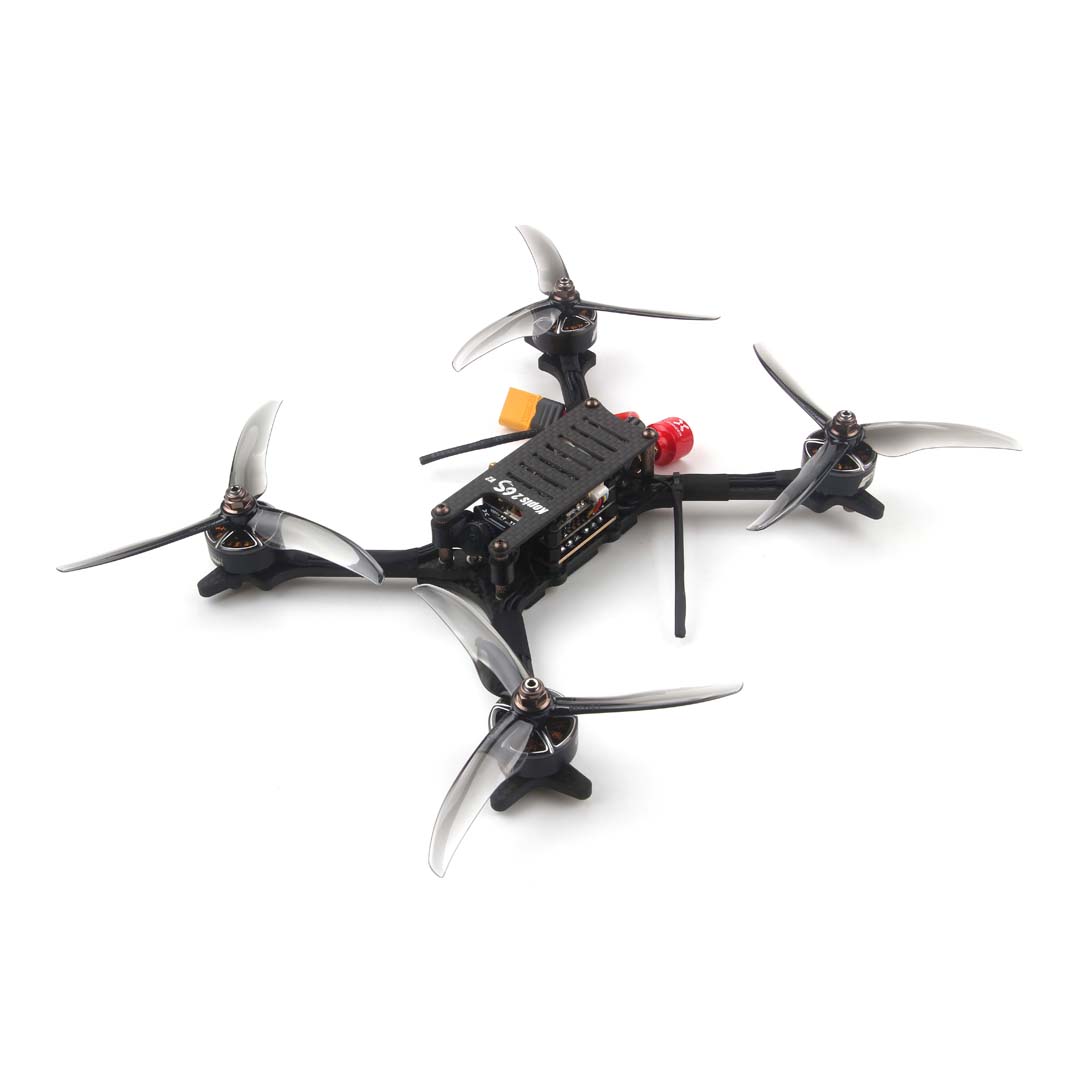

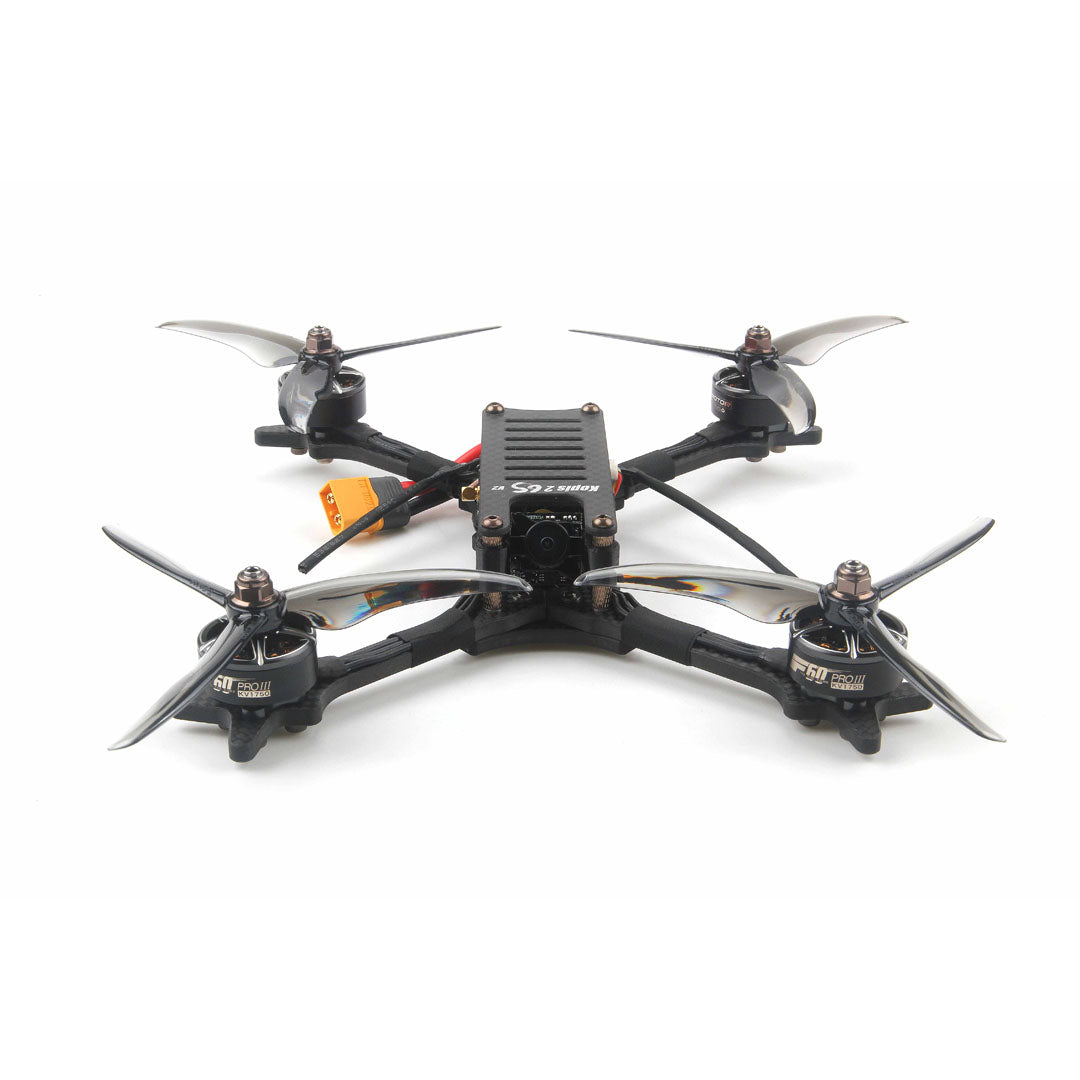

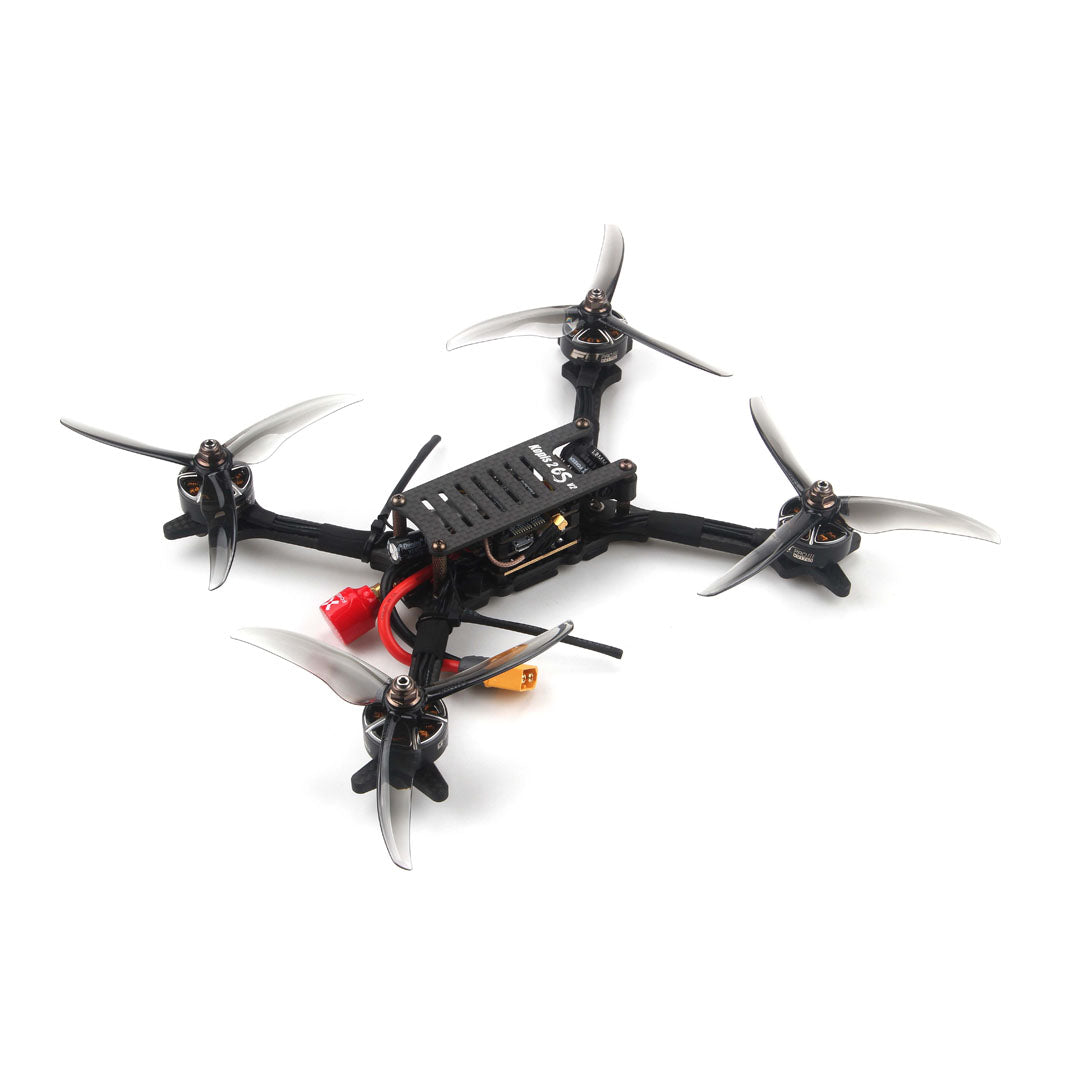

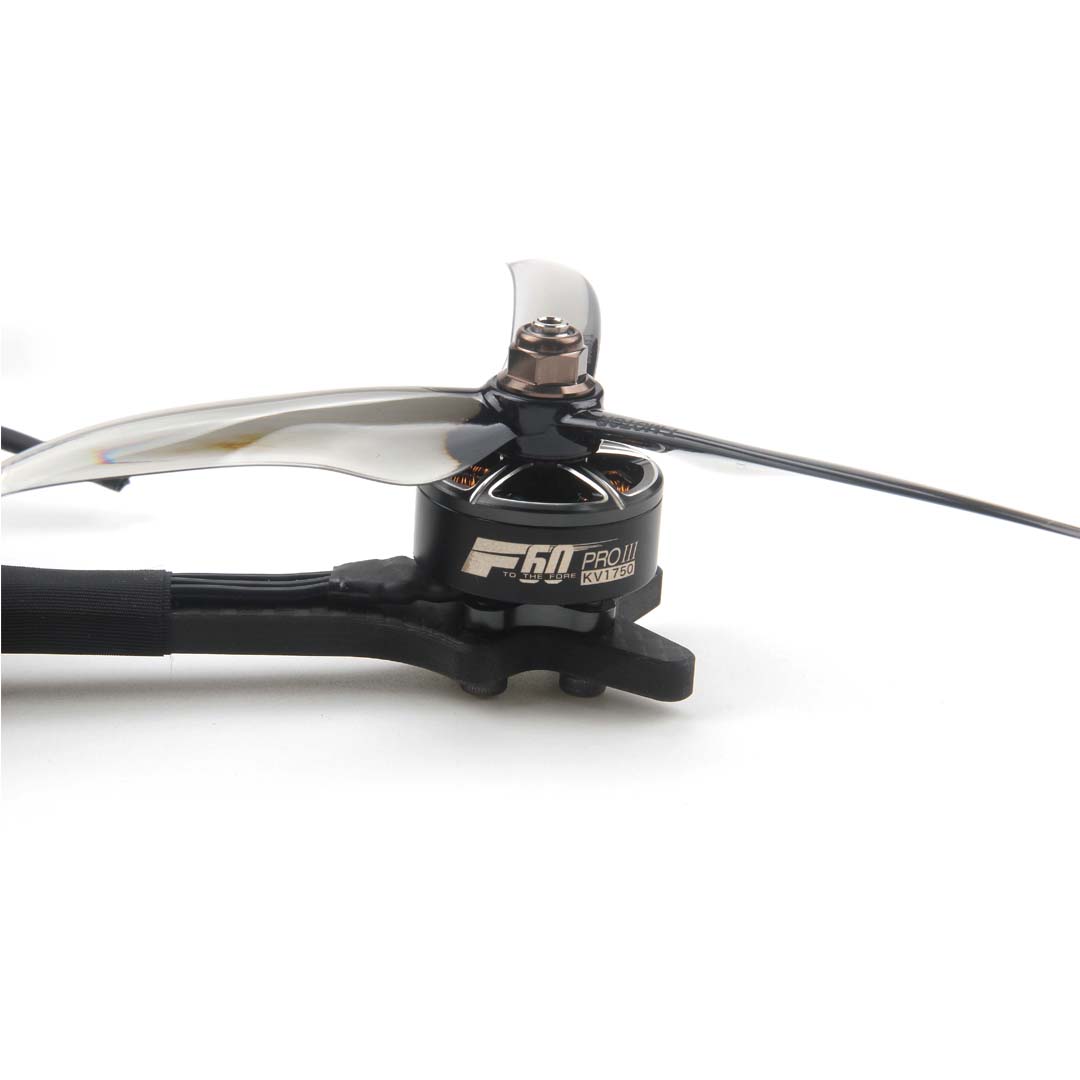

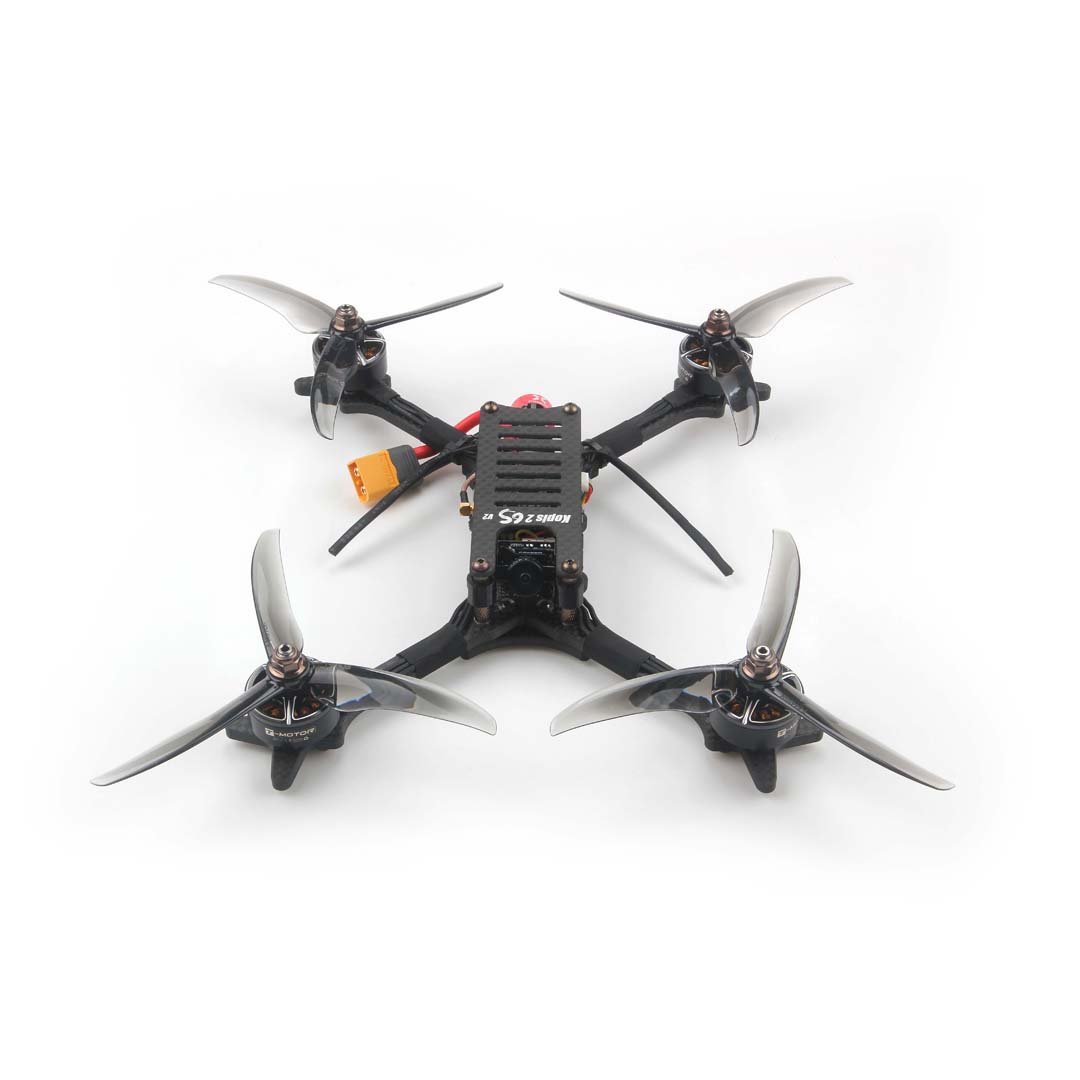

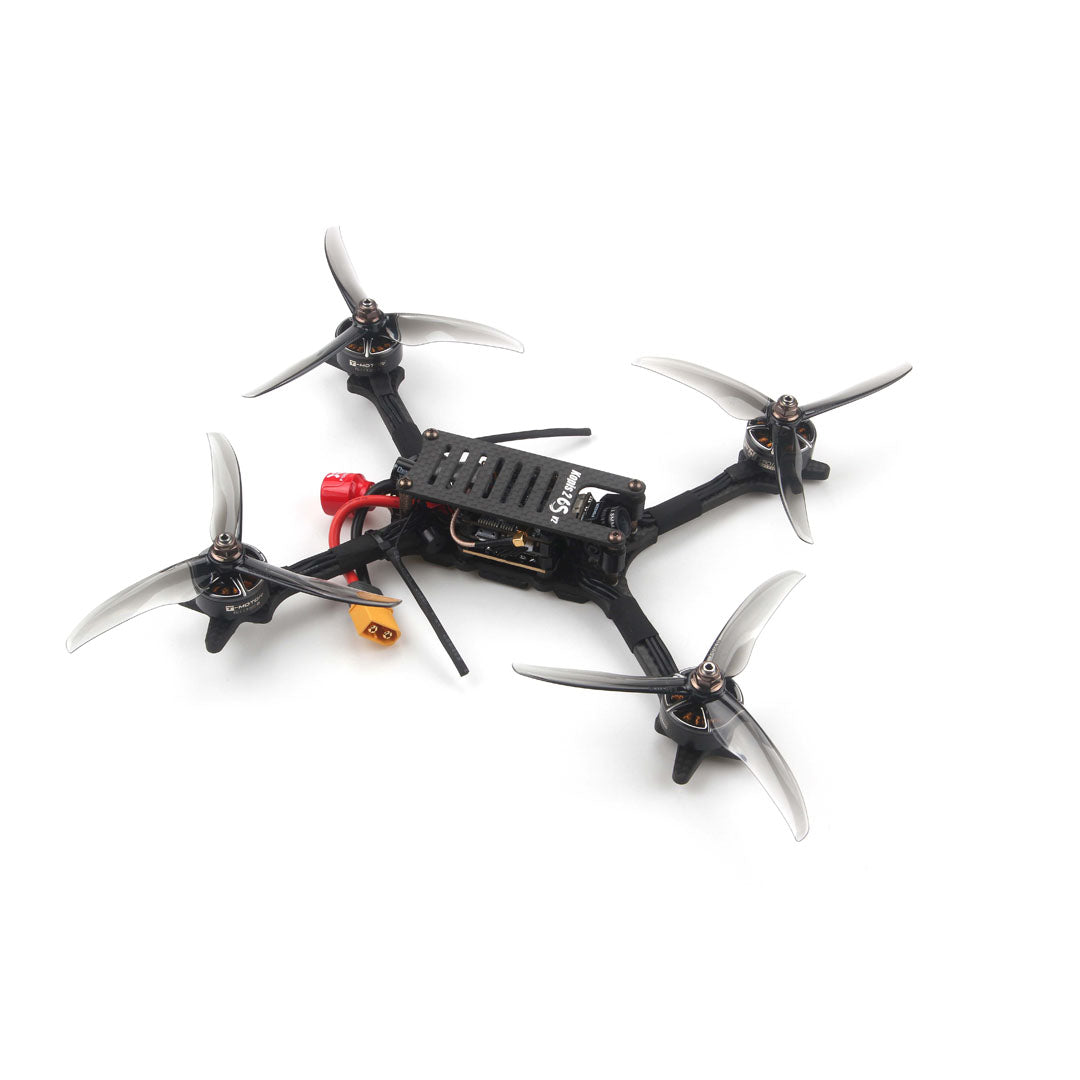

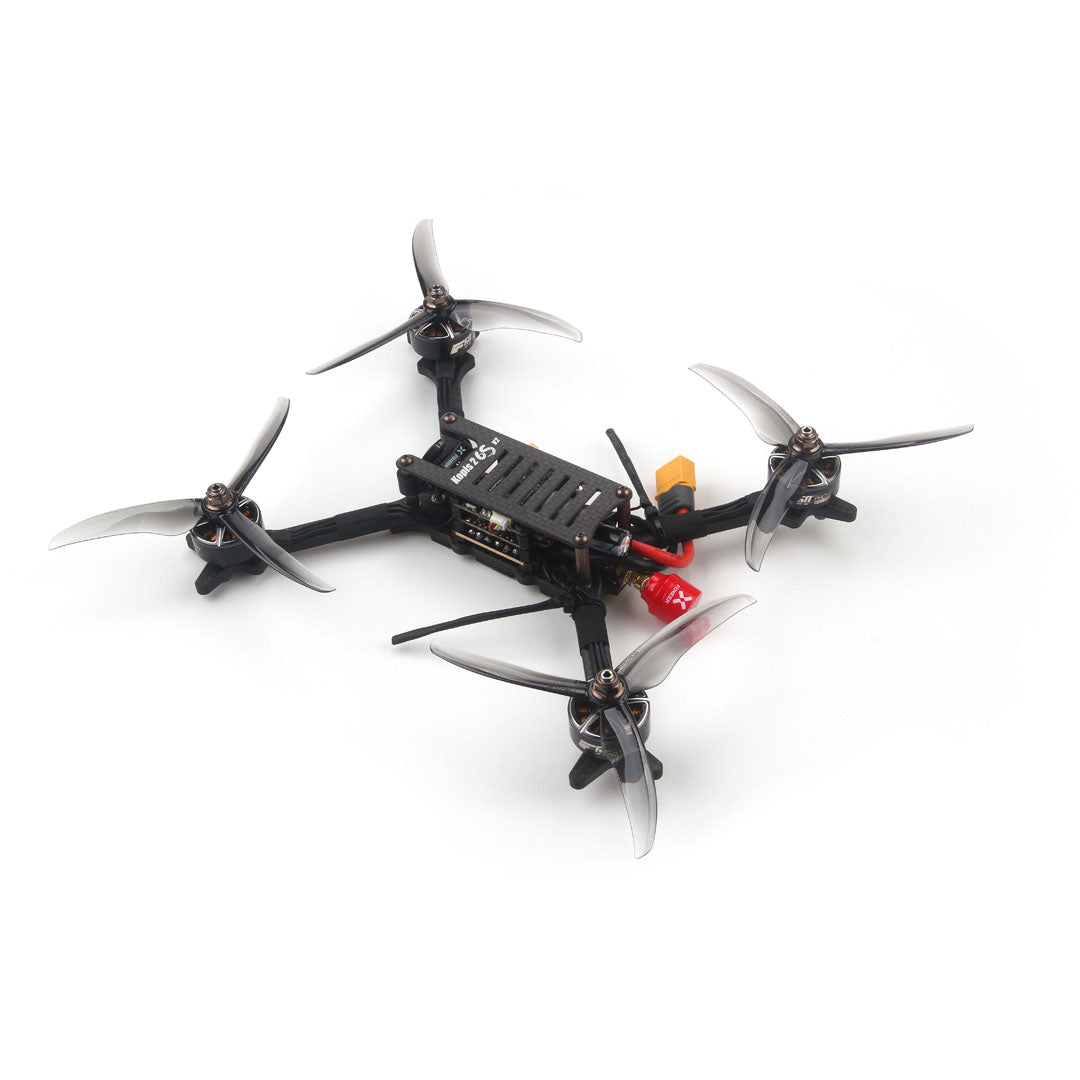

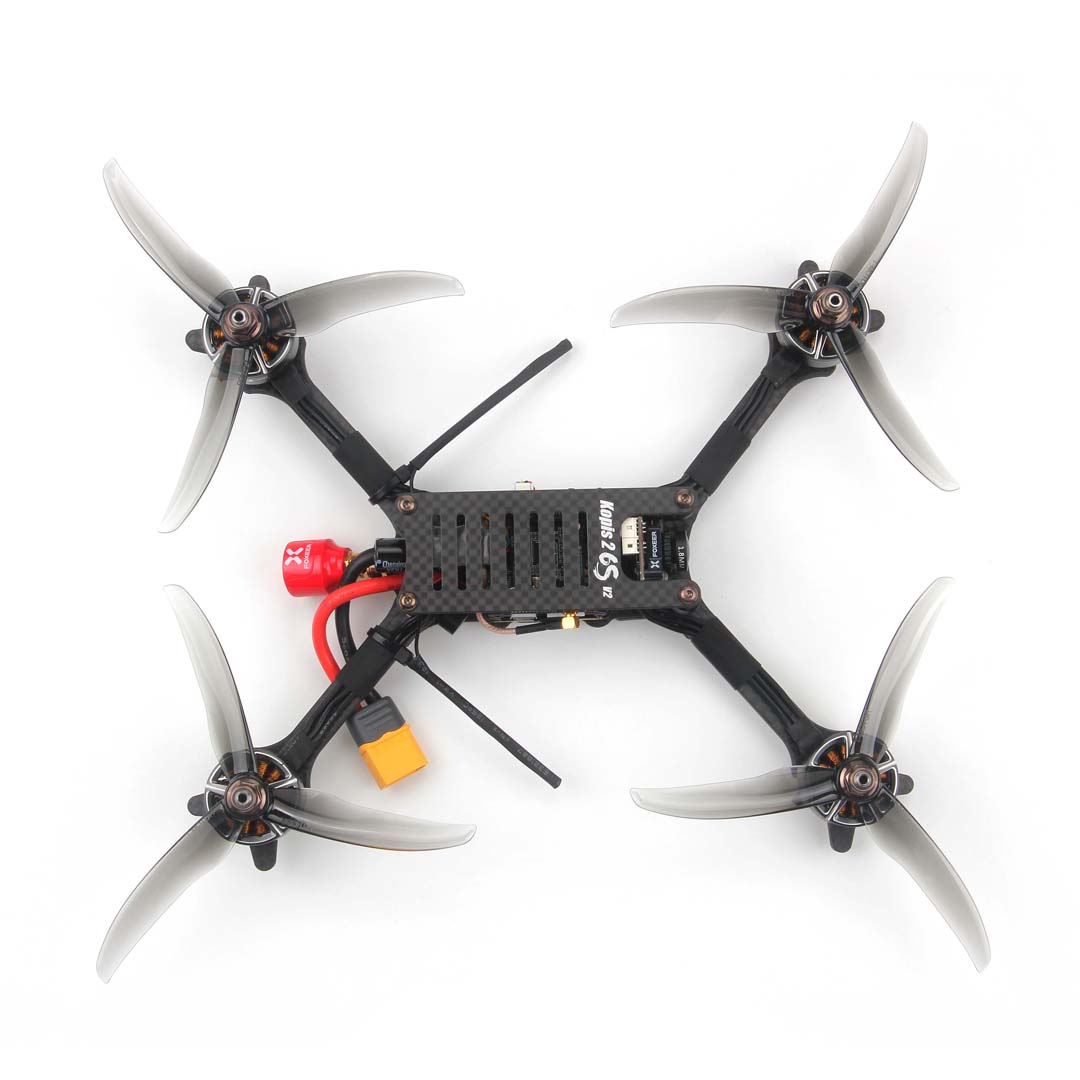

KOPIS — это высокопроизводительный готовый к полету гоночный дрон FPV от Holybro, Низкодековая конструкция означает централизованную массу и отличную управляемость. Компоновка двигателей Stretched-X — это выбор топовых гонщиков, потому что задние винты находятся дальше от «грязного воздуха», исходящего от передних винтов. Результатом является более плавное прохождение поворотов и более высокая максимальная скорость. Антенна FPV находится в уникальном месте позади квадроцикла, для защиты от повреждений. Полетный контроллер Kakute F7 и видеопередатчик Atlatl HV V2 обеспечивают идеально интегрированное управление всеми системами квадрокоптера. Двигатели TMOTOR P2207 1750 кВ дают потрясающую мощность и скорость, как у топовых гонщиков. Камера Foxeer Micro Razer FPV легкая и маленькая, с отличным качеством изображения. KOPIS обеспечивает производительность, внешний вид и долговечность ручной сборки, даже не беря в руки паяльник!

На Holybro Kopis 6S V2 было изменено направление установки регулятора, а шнур питания перенесен со стороны квадроцикла на хвост, что позволит лучше защитить регулятор.  Kopis 6S V2 оснащен FPV-камерой Foxeer Micro Razer мощностью 1200 ТВЛ с более высоким разрешением.

Функции

• 5 мм полностью 3k углеродное волокно
• Винты с потайной головкой на основании для отличного внешнего вида и защиты батареи от повреждений.
• Полетный контроллер KakuteH7 с гироскопом с мягким креплением для механической фильтрации вибрации. Это означает, что вы можете отключить больше программных фильтров для лучшей обработки рейса.
• Улучшенная мягкая монтажная пена для KakuteH7 обеспечивает оптимальный баланс жесткости и демпфирования для еще лучшей производительности гироскопа, чем раньше!
• Экранное меню Betaflight в комплекте. Следите за напряжением и емкостью батареи в очках FPV. Изменяйте PID и Rates с помощью джойстиков передатчика.
• Видеопередатчик Atlatl HV V2:
  • 5,8 ГГц
  • Стандартный 40-канальный набор. Однако частоты 5645 МГц и 5925 МГц и 5945 МГц являются незаконными во многих областях, поэтому они не поддерживаются. Если вы выберете один из этих каналов, он просто не будет работать.
  • Выходная мощность: 0,5 мВт (режим ямы), 25 мВт, 200 мВт, 500 мВт, 800 мВт
  • Антенный разъем MMCX для простого и безопасного подключения. Не ломается и не ослабевает, как разъем IPEX, используемый на других vTX.
  • Управляйте каналом vTX и передавайте питание из экранного меню с помощью джойстиков передатчика или передатчика. Больше не нужно поднимать квадроцикл, чтобы изменить настройки vTX!
• Зуммер в комплекте.

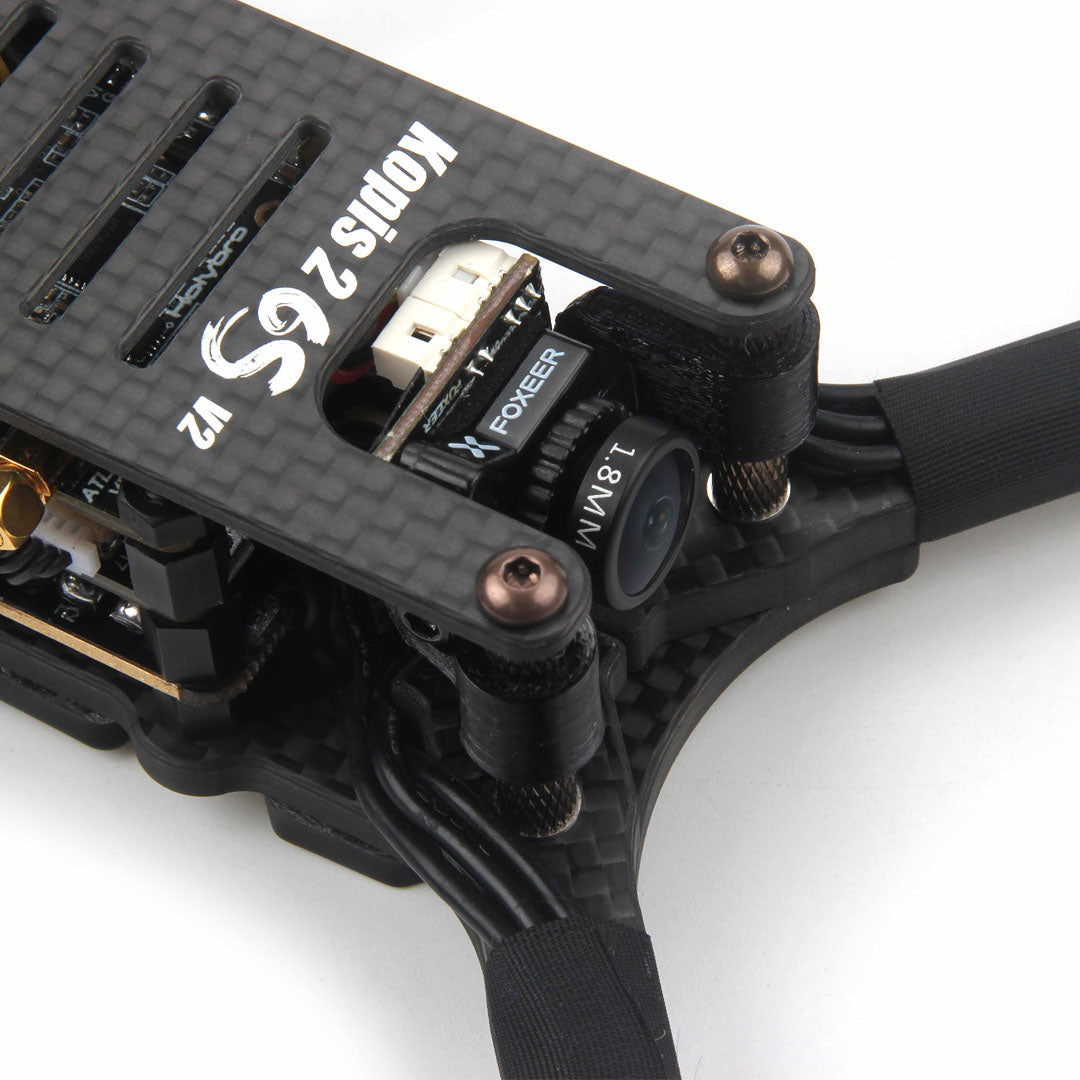

• Foxeer Micro Razer FPV камера
• Регулируемый угол наклона камеры от 0 градусов до 90 градусов.
• Поддерживается последовательный приемник (SBUS, iBUS, Spektrum).

Спецификации

Какутэ H7

• MCU — STM32H743 32-битный процессор, работающий на частоте 480 МГц
• ИДУ — MPU6000
• Барометр — BMP280
• OSD — AT7456E
• Встроенный чип Bluetooth — ESP32-C3
  • Совместимость с приложениями SpeedyBee для IOS и Android
  • Примечание: Бортовой Bluetooth настроен на автоматическое выключение при разблокировке полетного контроллера (постановка под охрану) и автоматическое включение при блокировке полетного контроллера (снятие с охраны).
• VTX ON/OFF Pit Switch – Переключатель может быть включен с помощью USER1 на вкладке Betaflight Mode.
  • Предупреждение: Не включайте этот переключатель, если вы используете пульт дистанционного управления FPV DJI
• 6x UART (1,2,3,4,6,7; UART2 используется для телеметрии Bluetooth)
• 9 выходов ШИМ (8 выходов двигателя, 1 светодиод)
• Входное напряжение батареи: 2S-8S
• BEC 5V 2A Продолж.
• БЭК 9В 3А Продолж.

Регулятор Tekko32 F4 4в1 50А

• Непрерывный ток: 50 А x4
• Пиковый ток: 60 А x4
• Поддерживает батарею 4-6S
• Поддерживает DShot 150/300/600/1200 и MultiShot/OneShot/Proshot/PWM и т.д.
• Поддерживается телеметрия ESC
• Встроенный аналоговый датчик тока
• Нет выходного BEC
• BLHeli_32 прошивка
• Конденсатор 1000 мкФ 35 В в комплекте (настоятельно рекомендуется для установки 6 с)
• Коэффициент масштабирования измерителя силы тока: 120
• Поддерживает батарею 6S
• Колесная база: 220 мм
• Вес 325 грамм без аккумулятора и реквизита

Включает:

1x гоночный дрон KOPIS2 FPV
1x 5,8 ГГц FPV антенна
4x Пропеллер T5143S
4x Пропеллер T5147
1x ремень для аккумулятора (установлен)

Обратите внимание: Начиная с 12 апреля 2022 года, все Kopis BNF больше не будут включать чехол Kopis Carry.

Вручную:

Holybro_Kopis2_6S_V2 Manual.pdf

3D-печать

Крепление камеры-TPU-Kopis2 6S&SE.stl

Оправа:

Копис-Analog_VTx_version_DUMP
