KST Плата инструмента программирования сервоприводов #2 для сервоприводов KST V6.0 и V8.0

SKU

  • Flash Sale

0
0
0
0
Days
0
0
Hrs
0
0
Min
0
0
Sec

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

Описание

Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена ​​по вашему адресу в Российской Федерации.

У нас нет розничных продаж. Минимальный заказ +500 шт.

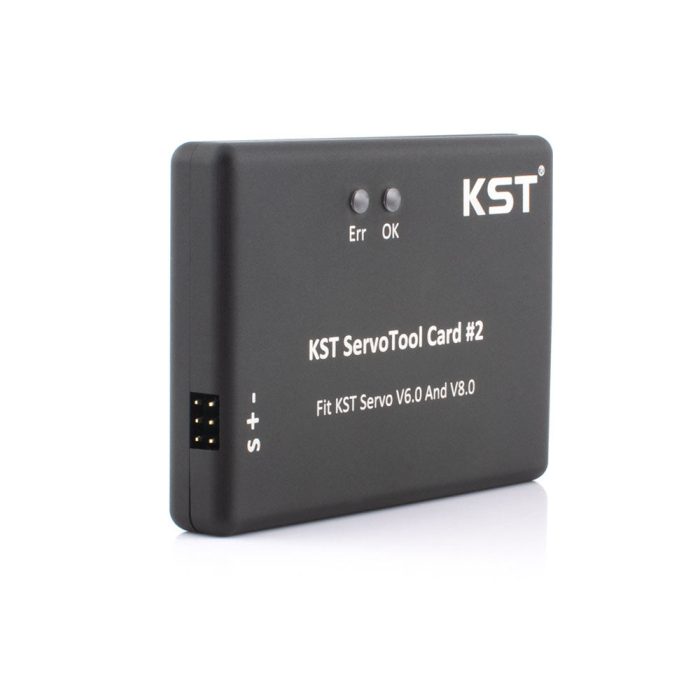

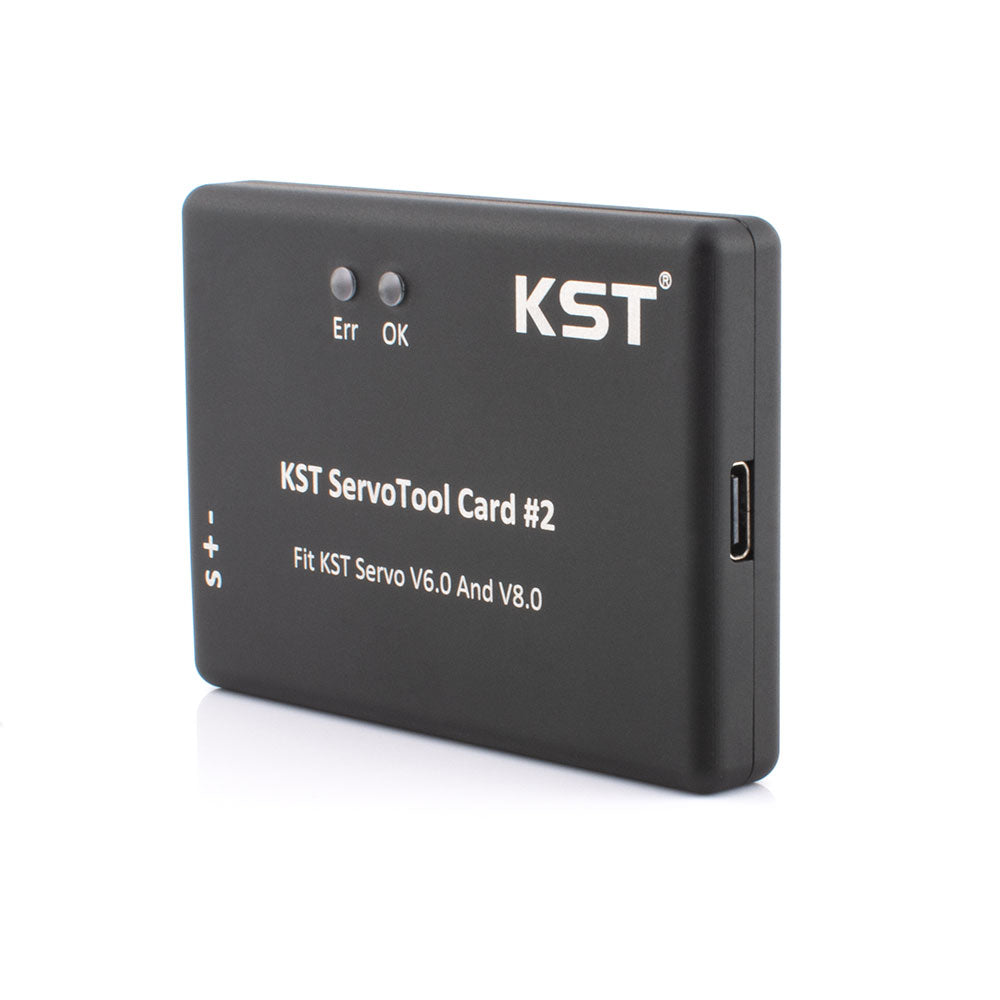

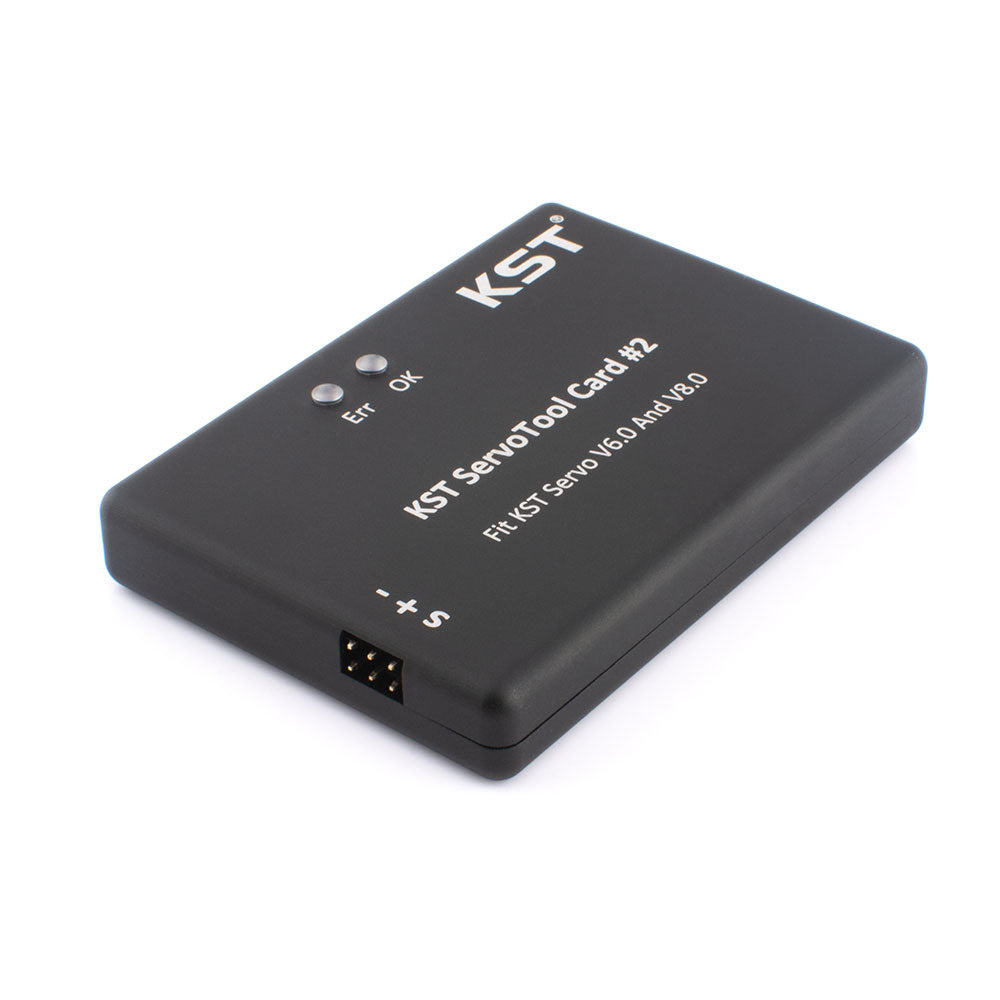

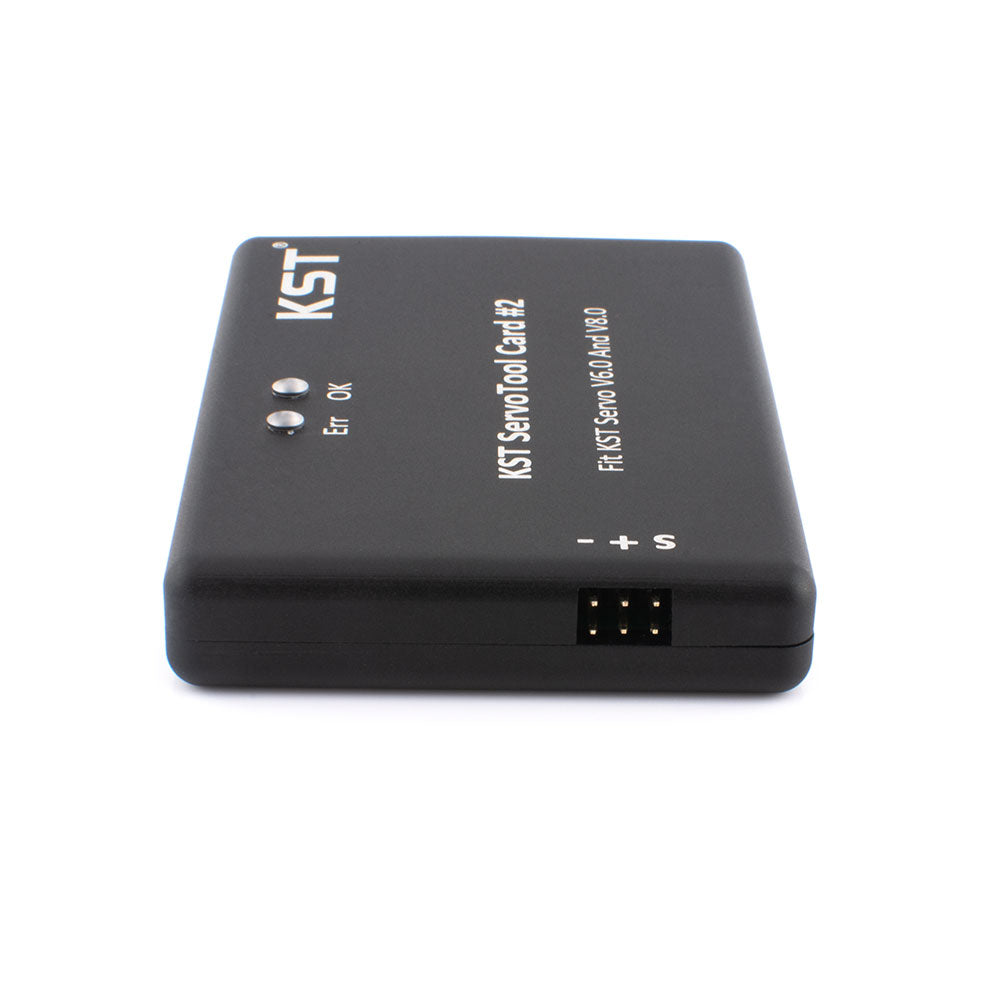

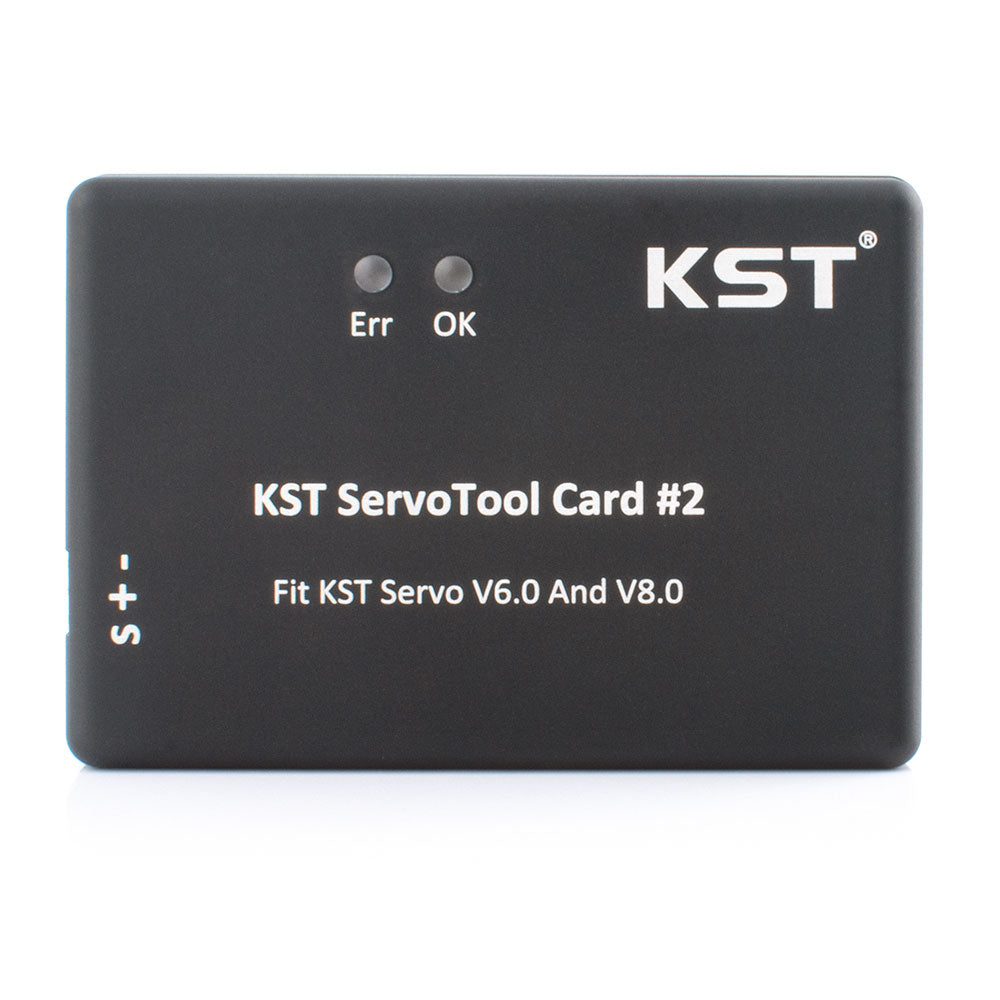

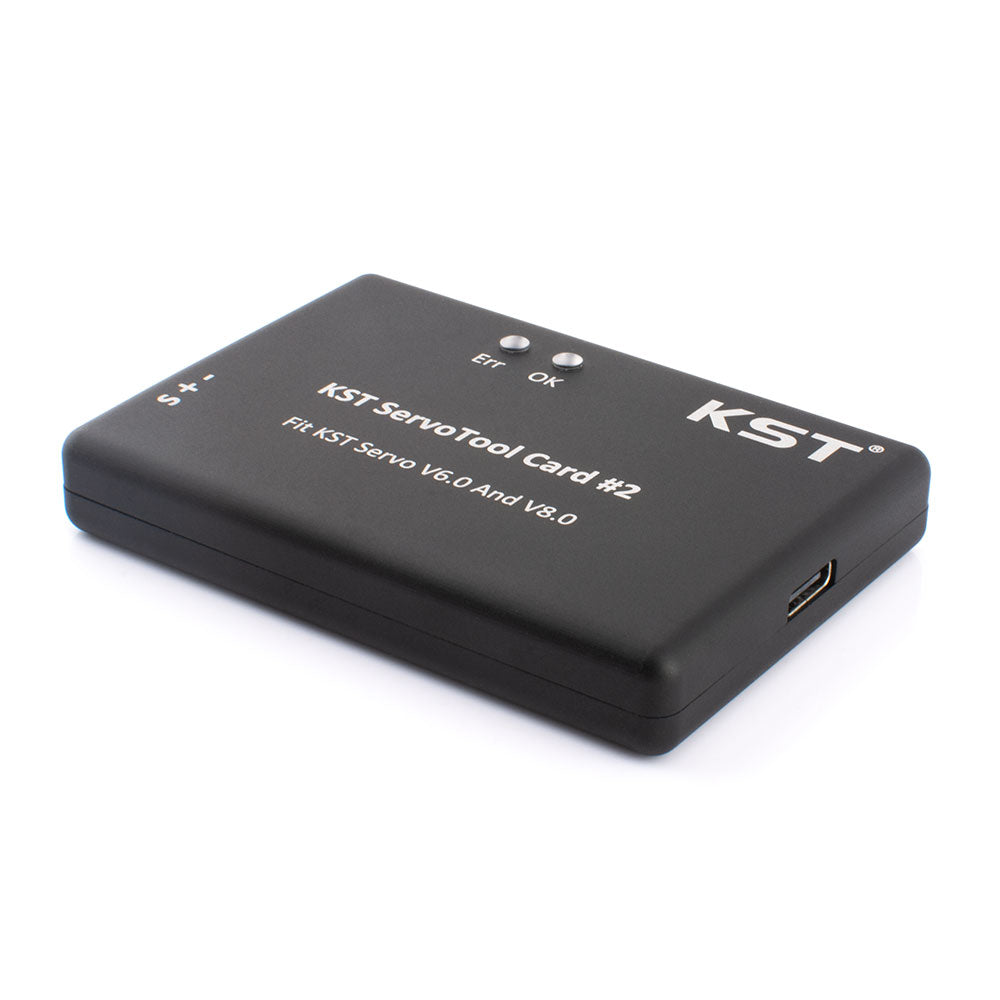

KST Servo Programming Tool 2 — это USB-интерфейс для программирования сервоприводов KST V6.0 и V8.0 с ПК. Для подключения к ПК требуется USB-кабель со штекером USB-C.

Обновлено программное обеспечение для Servo USB PC Programming Tool #2! Щелкните PWMCard V1.09 (2023-01-28), чтобы получить новейшее программное обеспечение.

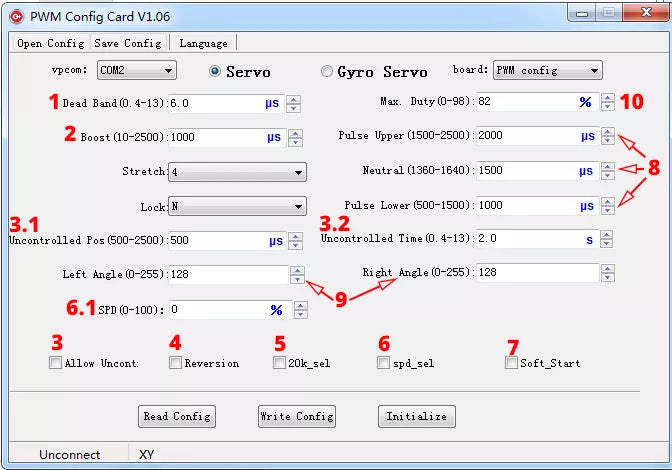

Инструкция по эксплуатации

1. Настройка мертвой зоны: в основном влияет на время отклика и точность. Заводская настройка: частота привода 333 Гц на выбор 2-2,6 мкс (сервопривод версии V8.0) 20 кГц выбор 1-2 мкс (сервопривод версии V6.0)
2. Настройка длины шага: параметры моторного привода. Заводская настройка: 200-300 мкс, коэффициент усиления 1, блокировка руля «Y» (выберите в соответствии со средой использования, заводское значение по умолчанию — «Y»)
3. Разрешить выход из-под контроля: После проверки «Разрешить выход из-под контроля» установите 3.1 «Положение выхода из-под контроля» и 3.2 «Время выхода из-под контроля» при потере сигнала управления рулевым механизмом. При достижении значения, установленного в 3.1 «время выхода из-под контроля», рулевой механизм автоматически перейдет в положение 3.2 «выход из-под контроля». Ставим сигнальную позицию 3.1, то есть проигрываем. Контрольная защита. При восстановлении управляющего сигнала рулевого механизма автоматически снимается защита от выхода из-под контроля Заводская настройка: установите флажок «Разрешить выход из-под контроля», настройка положения выхода из-под контроля: 1500 мкс, настройка времени выхода из-под контроля: 1-1,5 с
4. Настройка заднего хода: проверьте в соответствии с окружающей средой пользователя, чтобы изменить прямое и обратное направление сервопривода.
5. Настройка 20k_sel: настройка частоты сервопривода ШИМ. Заводская настройка: сервопривод версии V8.0 не отмечен, по умолчанию диск 333 Гц, версия V6.0 отмечена, это диск 20 кГц.
6. Spd_sel настройка: управление скоростью сервопривода, используется в сочетании с настройкой 6.1 «SPD», скорость определяется 6.1 после выбора. 0 — стоп. Тем не менее, 100 является самым быстрым. Как правило, не выбирайте его при выходе с завода.
7. Soft_start настройка: настройка плавного пуска, после тикания, при включении рулевого механизма, когда положение рулевого колеса не соответствует положению сигнала, рулевое управление будет поворачиваться с постоянной скоростью до сигнального положения, а скорость определяется значением 6.1. Заводская настройка: проверяются версии V6.0 и V8.0.
8. Настройка диапазона импульсов: заводская настройка: 1, 500-1500us-2500; 2, 900 США-1500 США-2100 США и т. Д.
9. Настройка угла хода: установите разные значения в соответствии с различными передаточными числами. Нужно использовать совместно с циферблатом 0. Настройка рабочего цикла: возможность привода рулевого механизма, обычно устанавливается в пределах 80-92%.

Сопутствующие товары

В комплект поставки входят

  • 1 * Инструмент программирования ПК с сервоприводом USB #2
