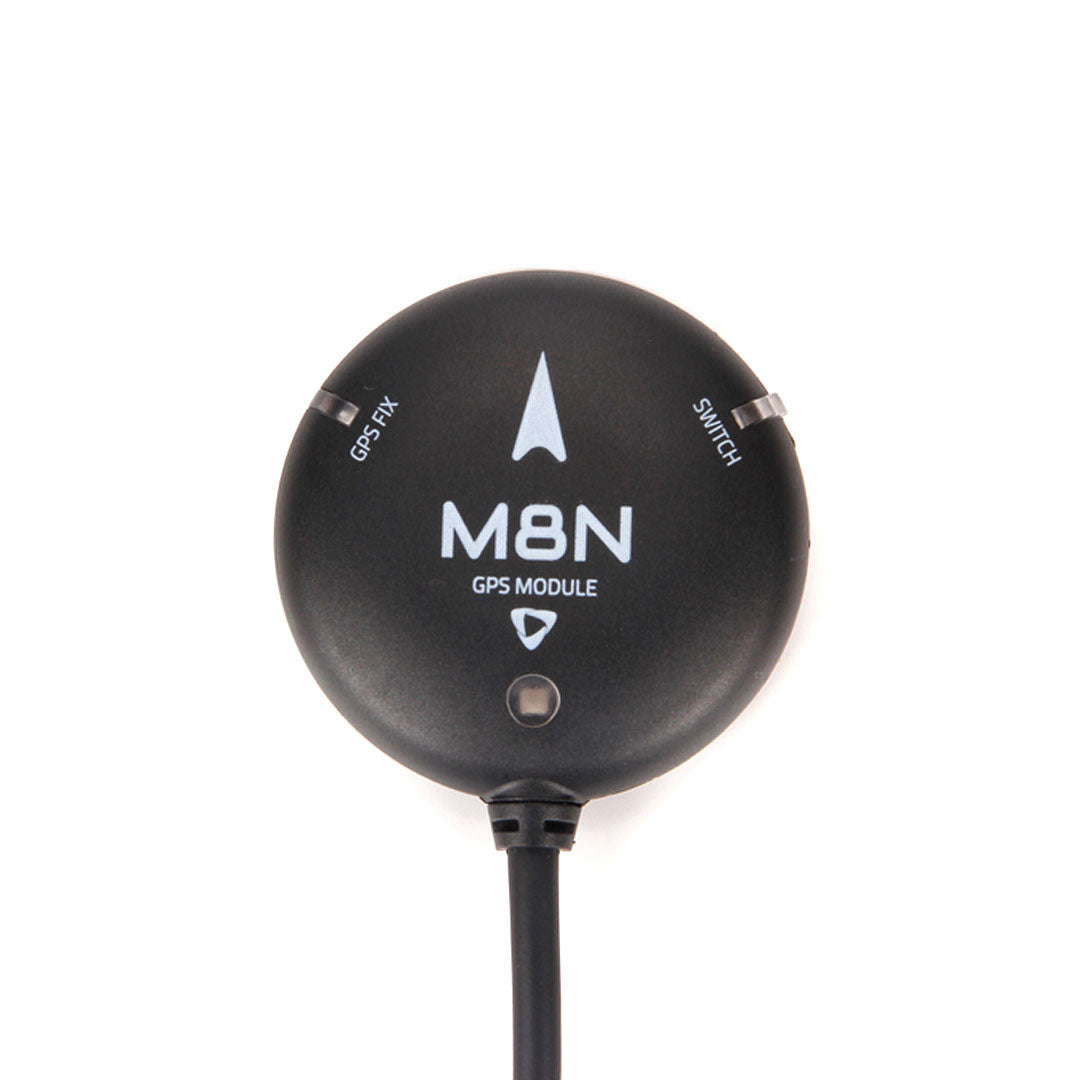

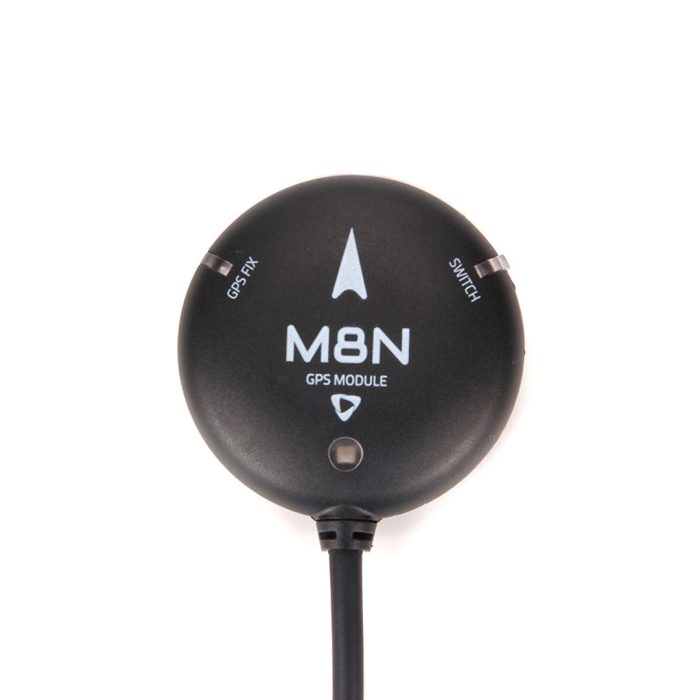

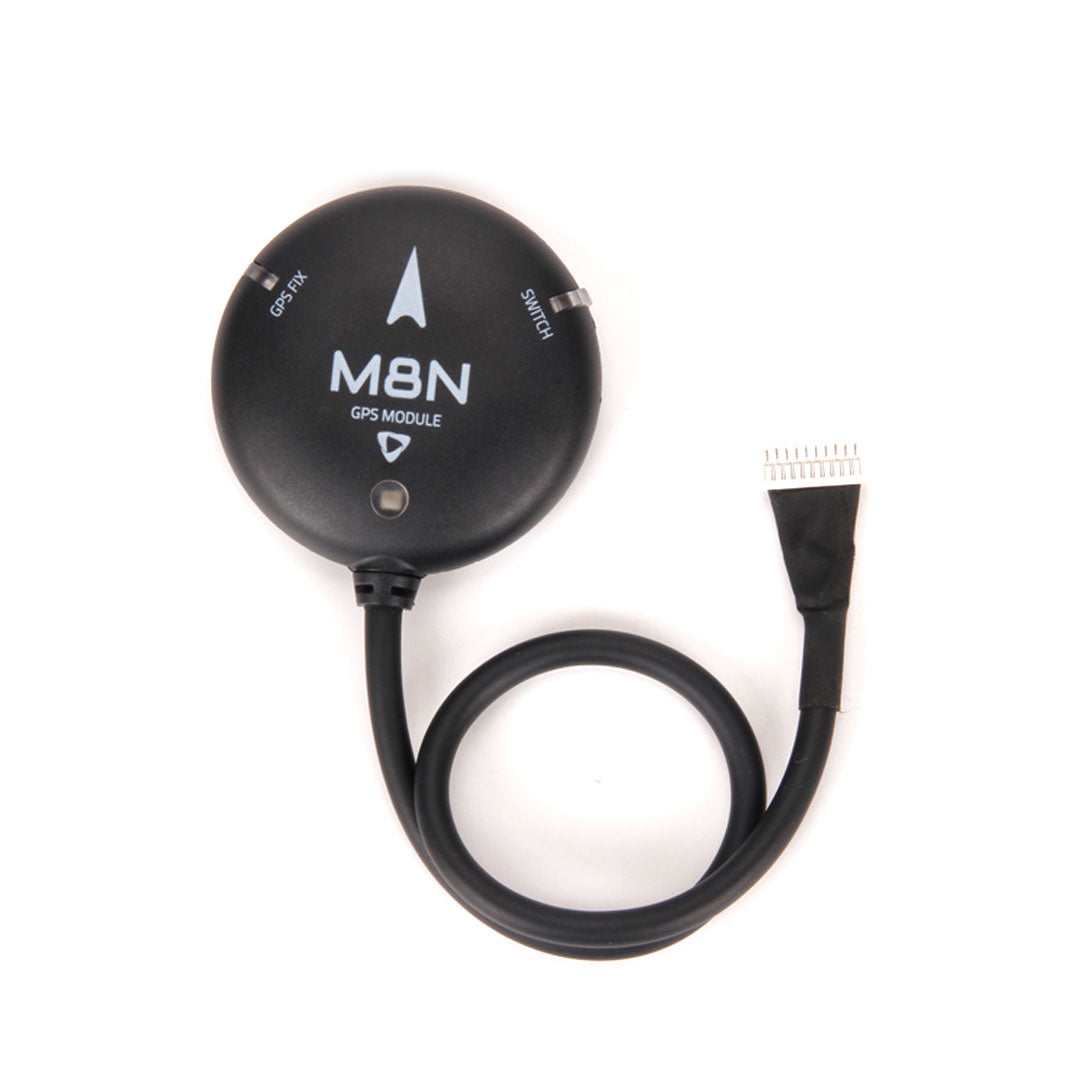

M8N GPS имеет модуль UBLOX M8N, IST8310 компас, трехцветный светодиодный индикатор и предохранительный выключатель. Существует 3 различных варианта разъемов для разных целей. Этот модуль поставляется со скоростью передачи данных 38400 5 Гц

Особенности и характеристики:

• Модуль Ublox Neo-M8N
• Лучшая в отрасли навигационная чувствительность –167 дБм
• Холодный старт: 26 с
• LNA MAX2659ELT+
• 25 x 25 x 4 мм керамическая патч-антенна
• Перезаряжаемая емкость Farah
• Малошумящий стабилизатор 3,3 В
• Потребляемый ток: менее 150 мА @ 5 В
• Исправление светодиодных индикаторов
• Защитный чехол
• Длина кабеля: 26 см (кабель 42 см можно приобрести здесь)
• Диаметр 50 мм, общий размер, 32 грамма с футляром.

Пользователи автопилота PX4: Обновлен чип драйвера светодиода GPS RGB. Убедитесь, что встроенное ПО PX4 имеет стабильную версию v1.12.2 или более позднюю для правильной поддержки драйверов светодиодов.

Пользователь Ardupilot: Если по какой-либо причине невозможно выполнить обычную калибровку компаса «танец компаса», установите параметр COMPASS_ORIENT=6 (Yaw270) для правильной ориентации компаса.

КАРТА ВЫВОДОВ

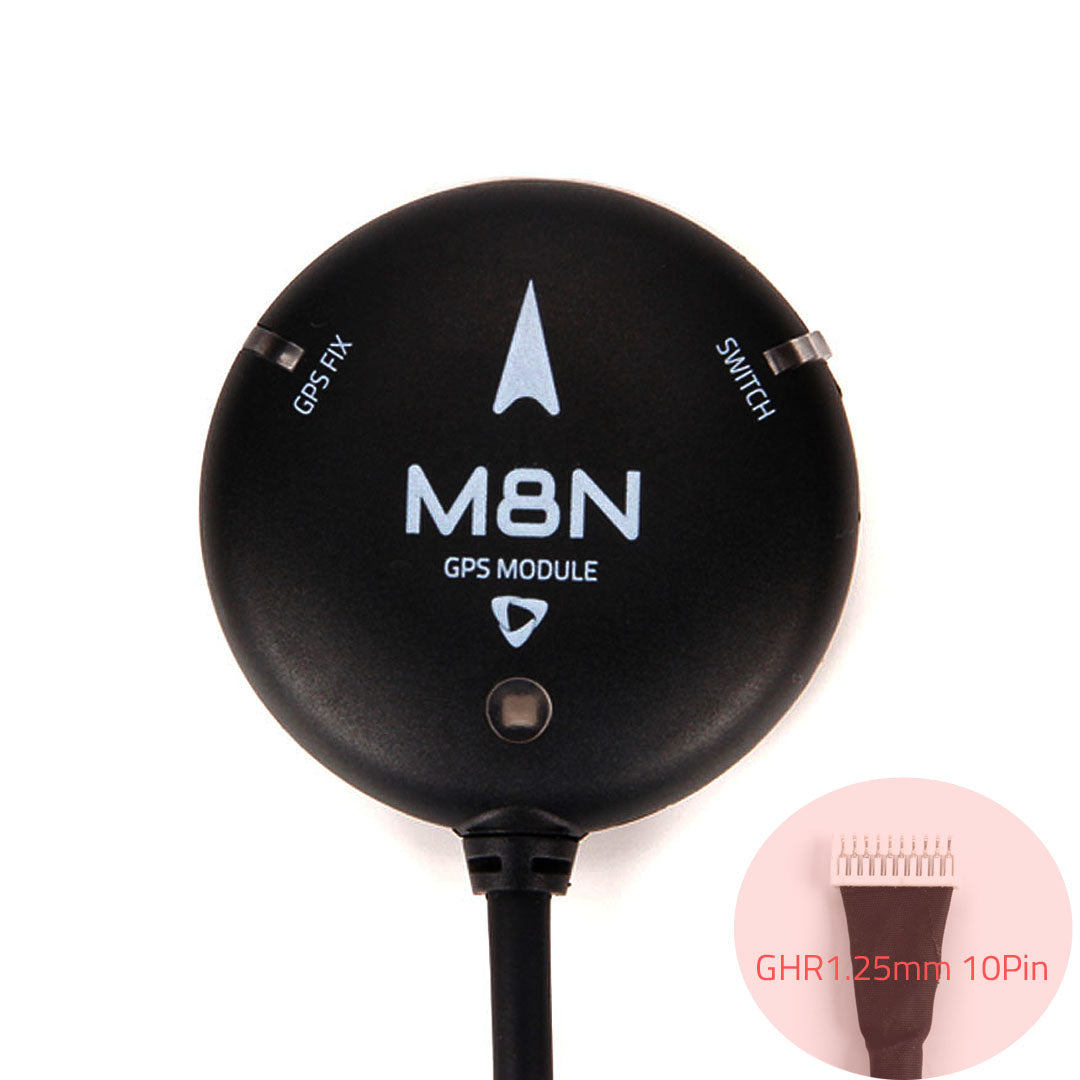

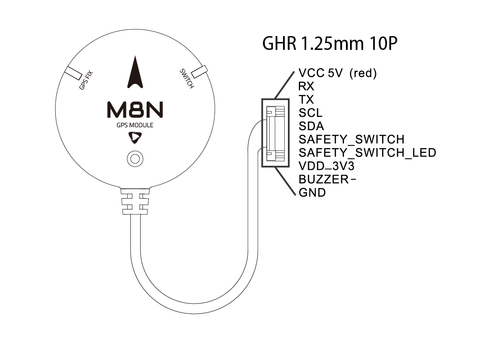

SKU12012 Holybro M8N GPS (JST GHR1,25 мм 10-контактный кабель):
Этот 10-контактный разъем JST GH можно использовать на 10-контактном входном порте стандартного полетного контроллера Pixhawk «GPS-модуль» или «GPS1».

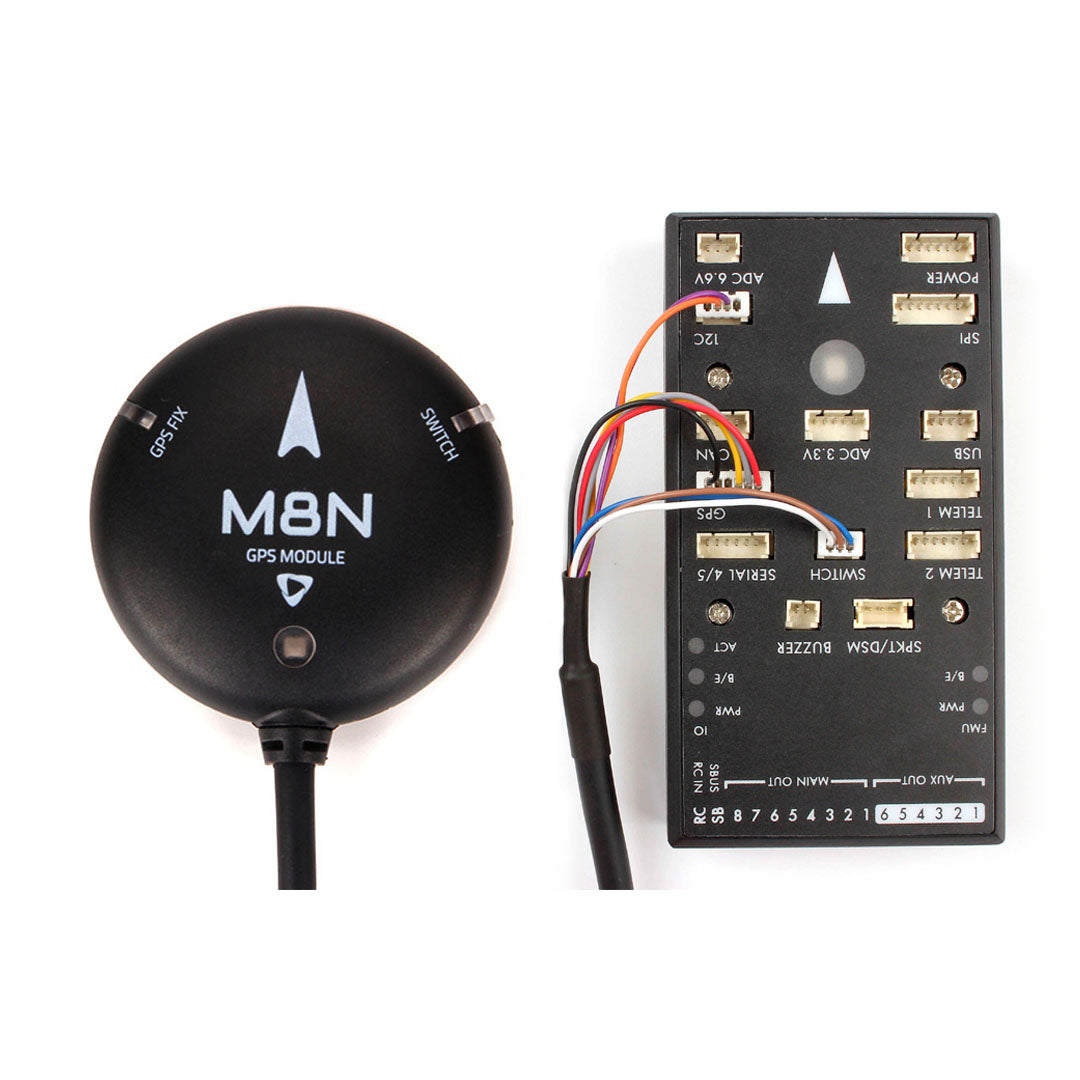

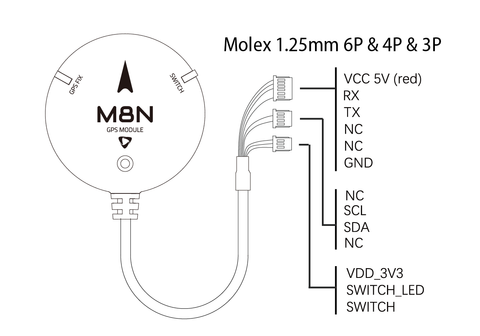

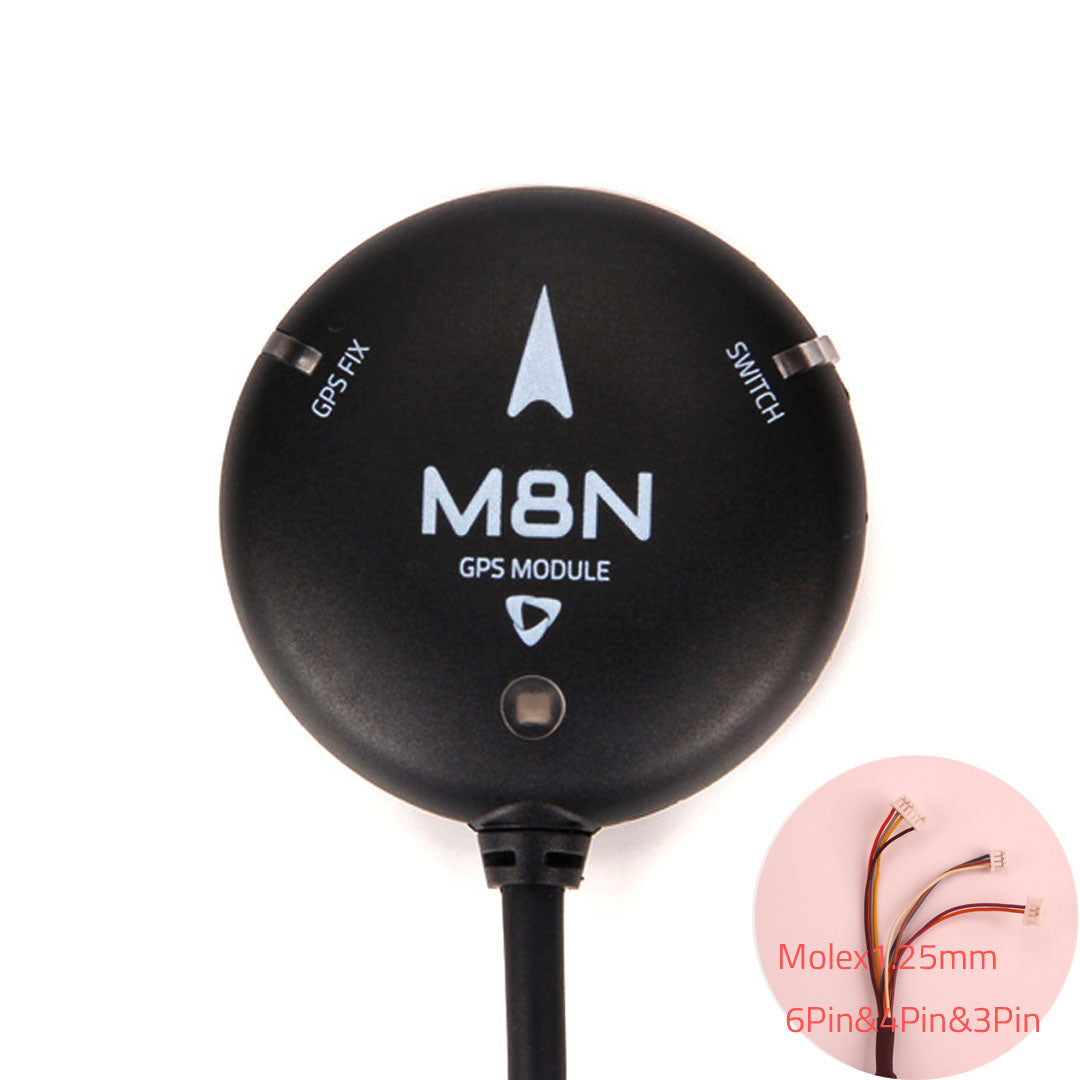

SKU12013 Holybro M8N GPS для Pix32 (Molex1,25 мм 6-контактный, 4-контактный и 3-контактный кабель):
Эти 6-контактные и 4-контактные разъемы Molex1,25 мм предназначены для входных портов Pix32 «Switch», «GPS» и «I2C».

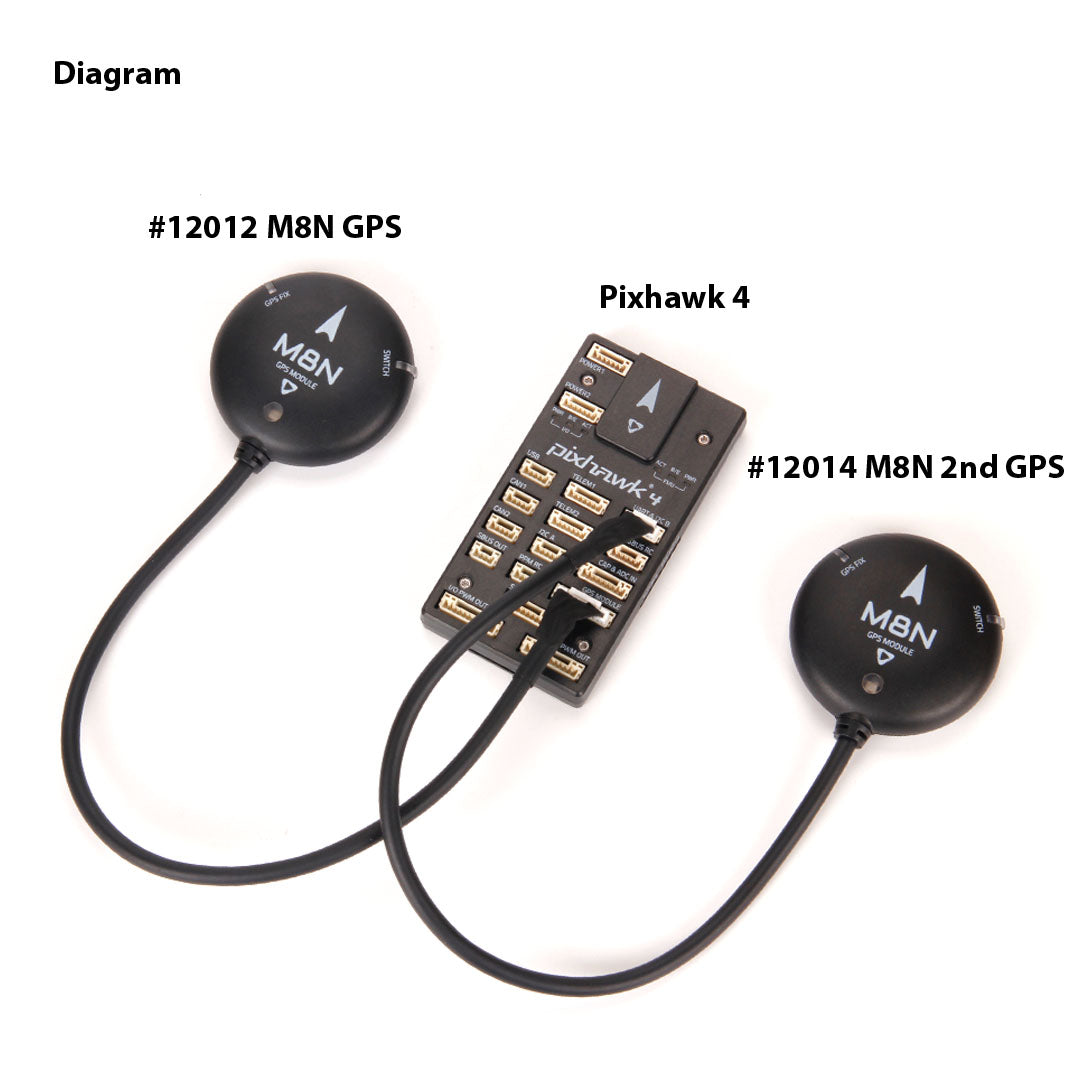

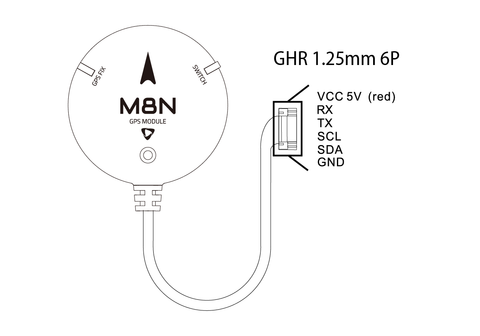

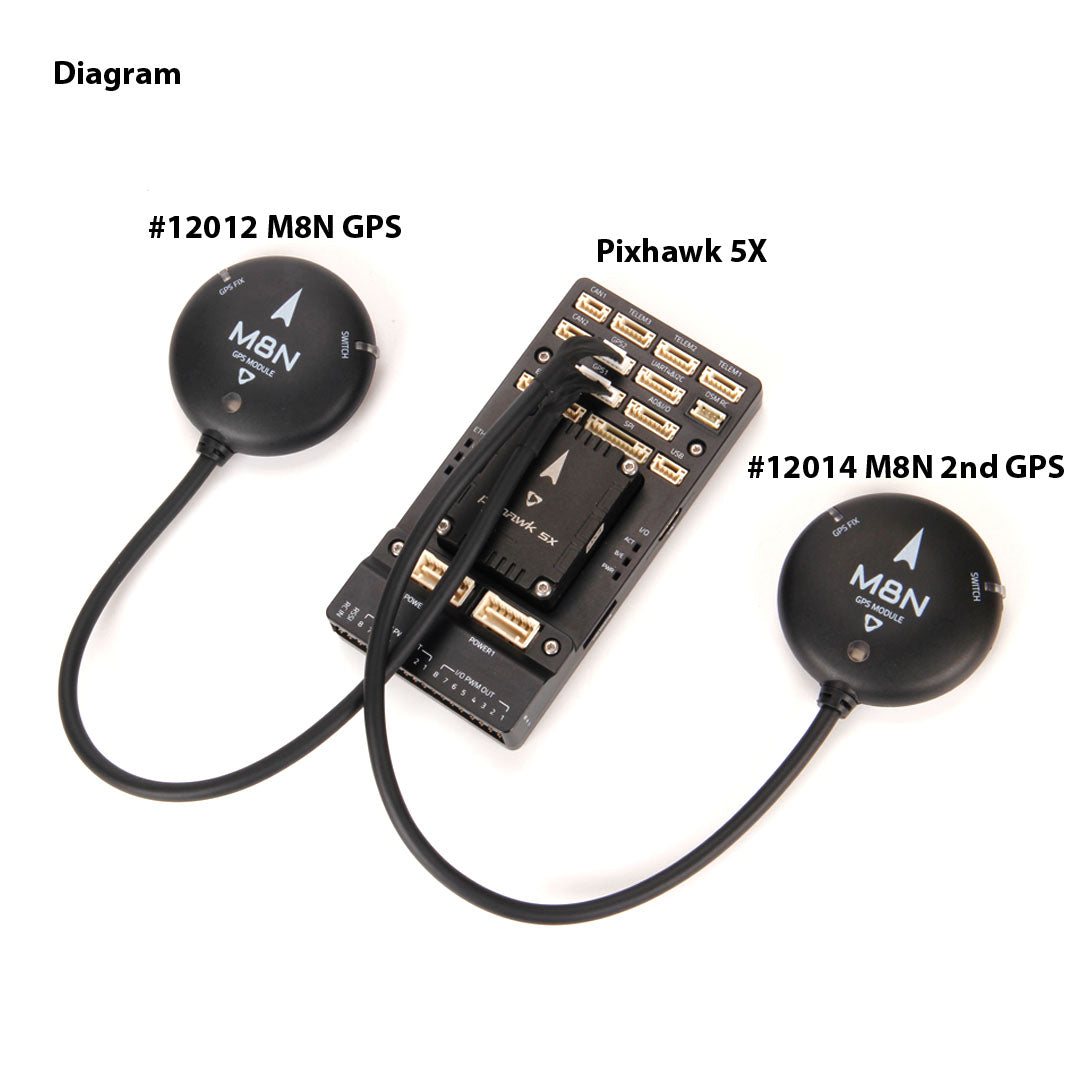

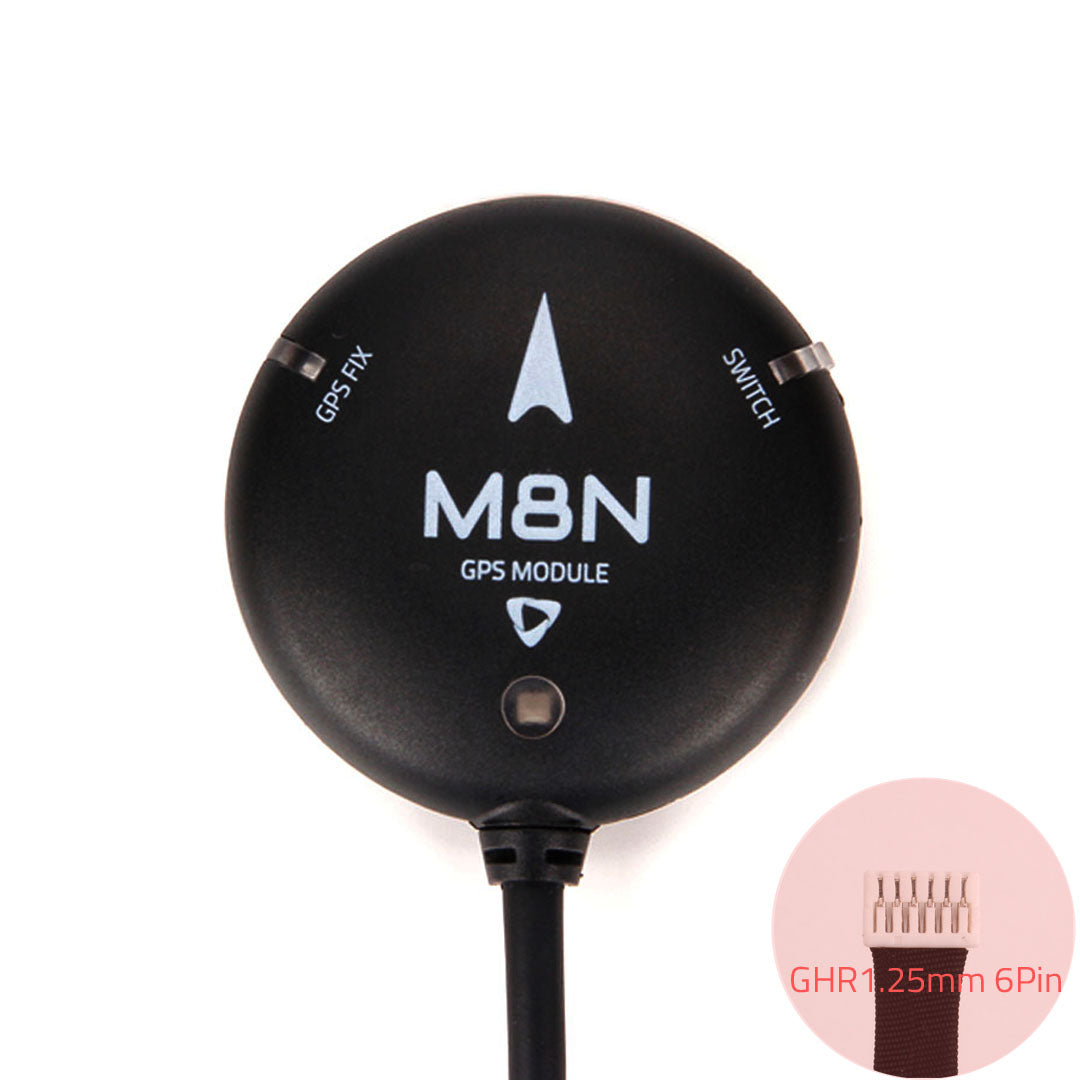

SKU12014 Holybro M8N 2nd GPS (6-контактный кабель JST GHR1,25 мм):

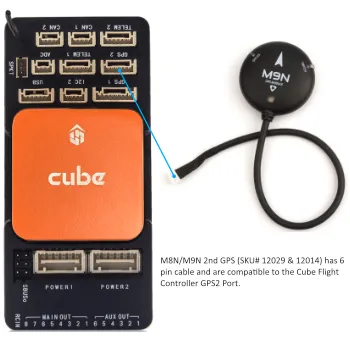

Этот 6-контактный разъем JST GH можно использовать на стандартном полетном контроллере Pixhawk 6-контактный входной порт «UART & I2C» или «GPS2» в качестве дополнительного GPS. Этот GPS также совместим с портом GPS2 полетного контроллера куба.

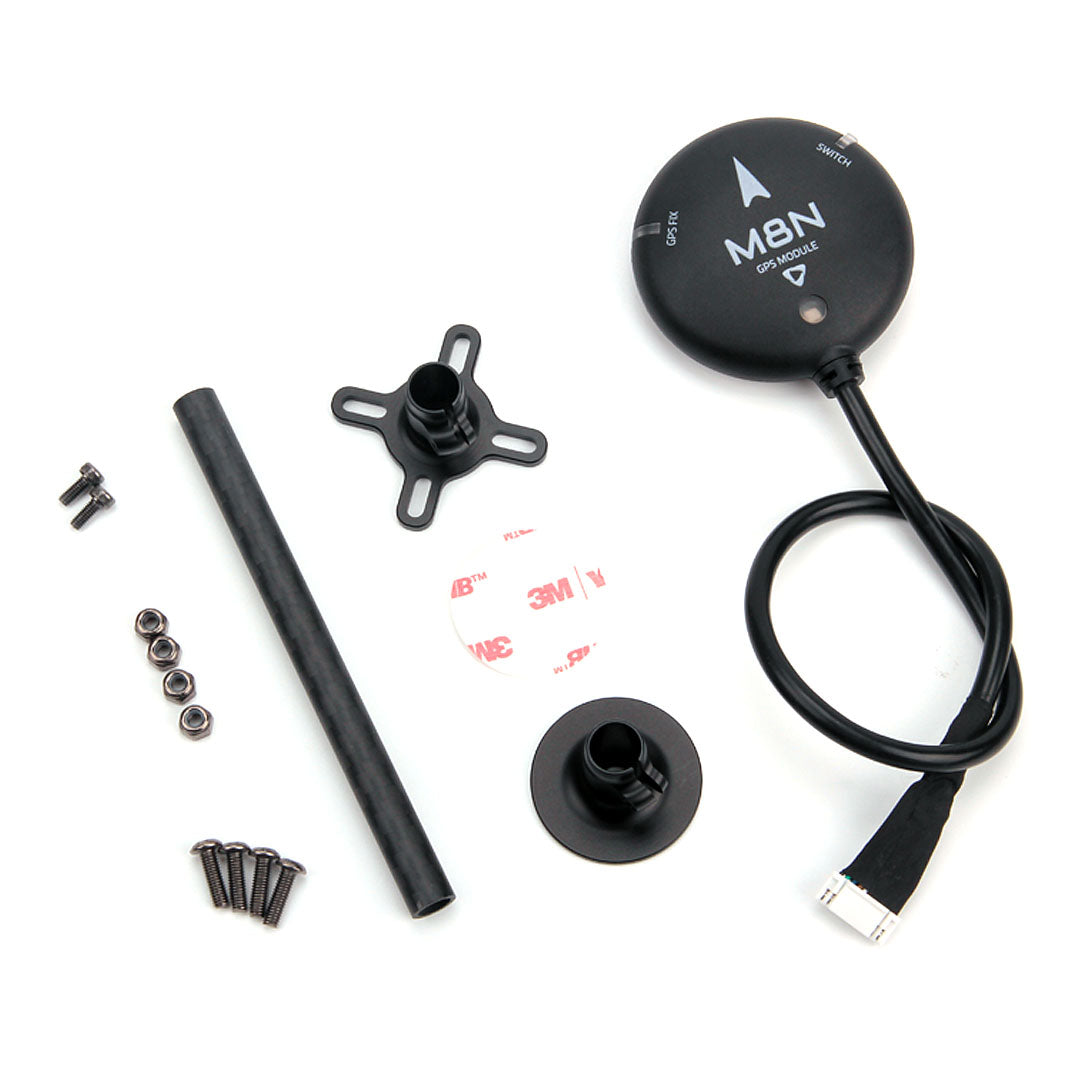

В коплект входит:

1x GPS-модуль M10

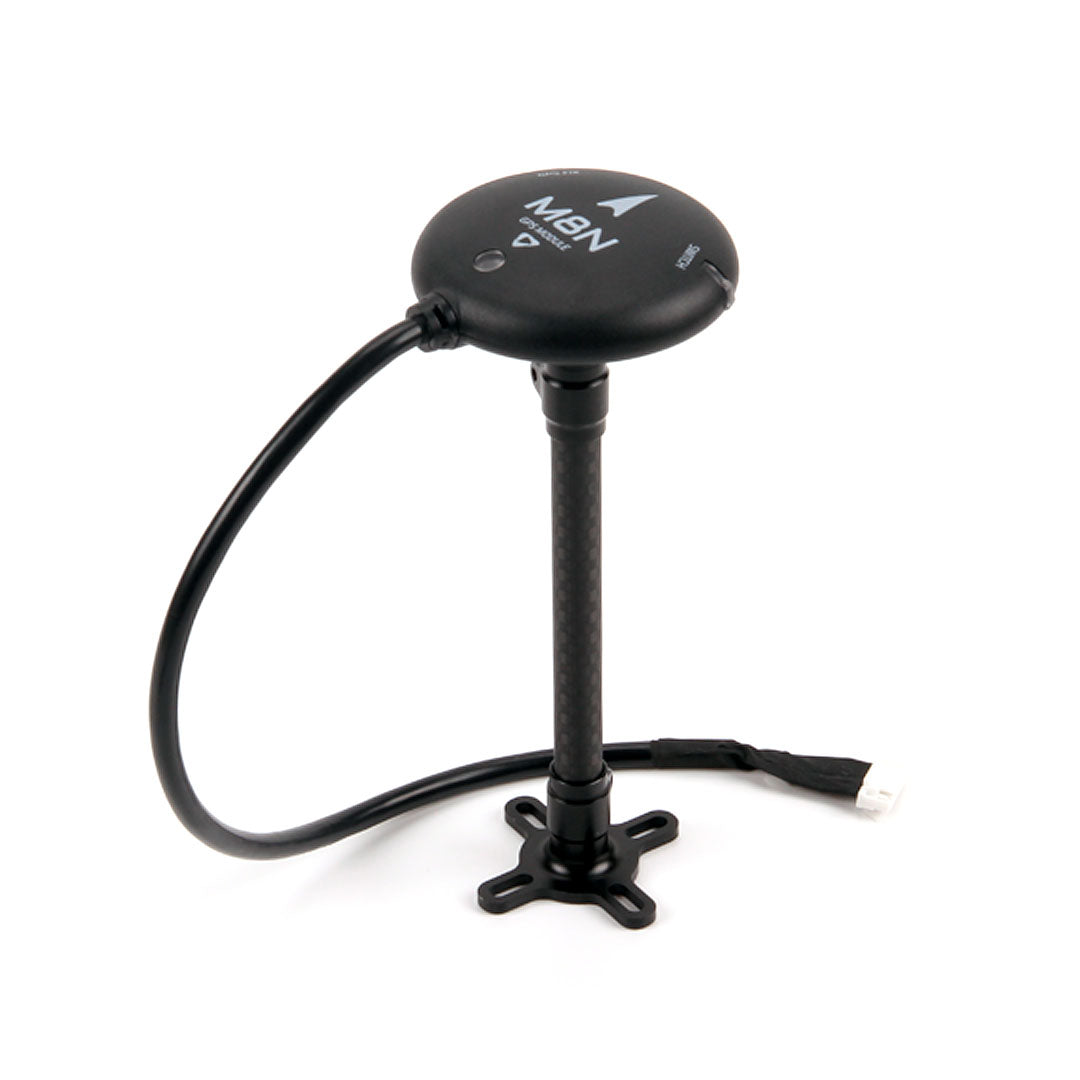

1x фиксированное крепление GPS из углеродного волокна



Размеры и другую информацию можно найти в Holybro Doc
