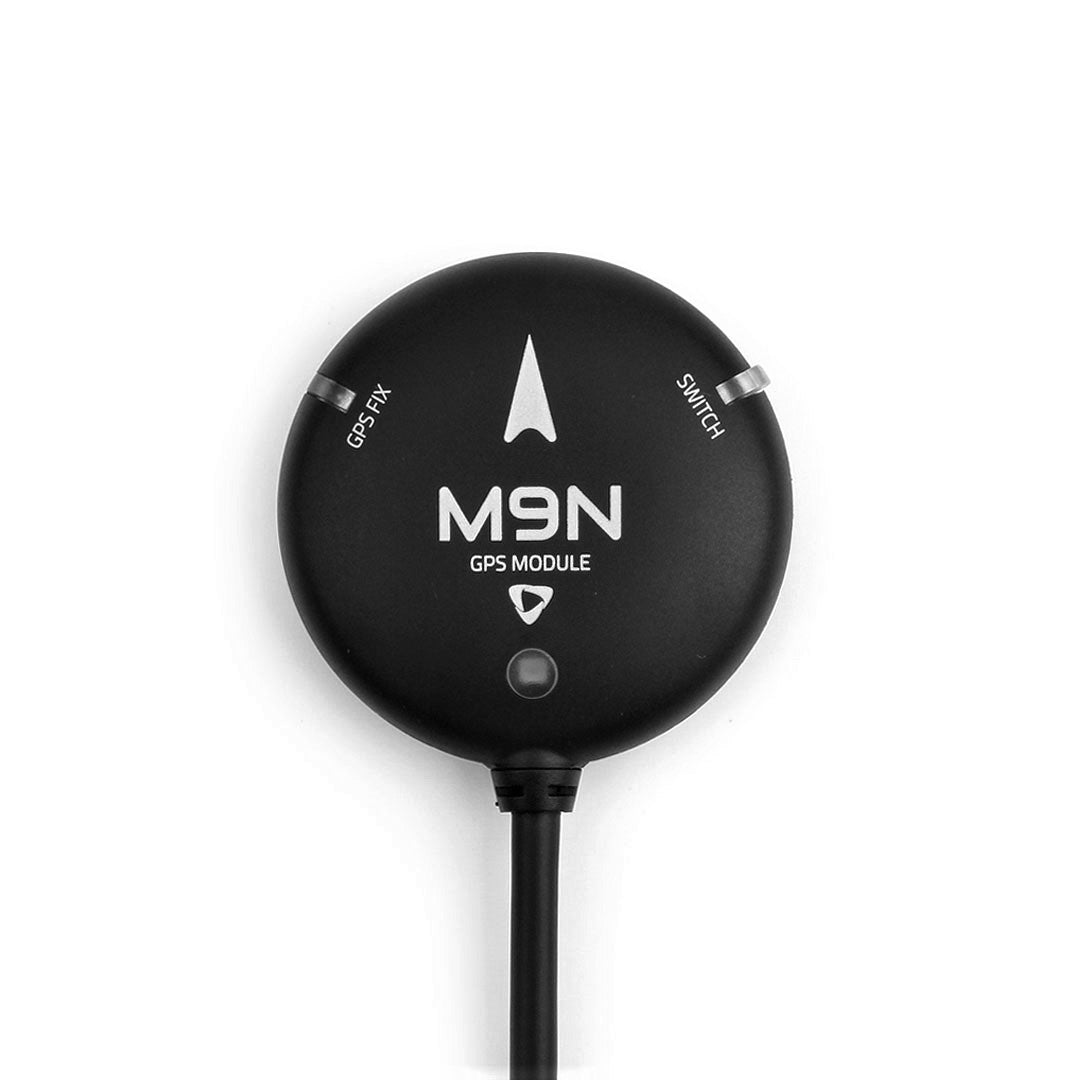

M9N GPS
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
Описание
M9N GPS использует мультисозвездие GNSS на базе u-blox M9N, параллельного GNSS-приемника, который может принимать и отслеживать несколько систем GNSS. Благодаря многодиапазонной входной радиочастотной архитектуре все четыре основные группировки GNSS, GPS, Galileo, ГЛОНАСС и BeiDou могут приниматься одновременно.
Он также поставляется с компасом IST8310, трехцветным светодиодным индикатором, зуммером и предохранительным выключателем. Существует 3 различных варианта разъемов для разных целей. Этот модуль поставляется со скоростью 115200 (ранее 38400).
Патч-антенна с высоким коэффициентом усиления 25 x 25 мм2 обеспечивает превосходную производительность, а всенаправленная диаграмма направленности антенны повышает гибкость установки устройства. Он оснащен активной схемой для керамической патч-антенны, перезаряжаемой резервной батареей для теплого старта.
Особенность
- Приемник ГНСС Ublox M9N
- Точное позиционирование
- Быстрая скорость обновления навигации
- IST8310 Компас
- Антенна 25 * 25 * 4 мм с высоким коэффициентом усиления
- Внутренний зуммер, предохранительный выключатель
- Сверхъяркая светодиодная RGB-подсветка пользовательского интерфейса
Заметка
- Драйвер светодиодного индикатора состояния изменился. Этот светодиод поддерживается в PX4 1.14, ArduPilot 4.4.0 и более поздних версиях. (Подробнее)
| Holybro M10 GPS | Holybro M9N GPS | |
| Приемник GNSS | Ублокс М10 | Ублокс М9Н |
| Количество одновременных ГНСС | До 4 GNSS | До 4 GNSS |
| БэйДоу | БэйДоу | |
| Галилео | Галилео | |
| ГЛОНАСС | ГЛОНАСС | |
| Навигатор | Навигатор | |
| QZSS | QZSS | |
| Диапазон частот | GPS L1 | GPS L1 |
| Галилео Е1 | Галилео Е1 | |
| ГЛОНАСС L1 | ГЛОНАСС L1 | |
| БэйДоу Б1 | БэйДоу Б1 | |
| SBAS L1 | SBAS L1 | |
| QZSS L1 | QZSS L1 | |
| Компас | IST8310 | IST8310 |
| Выходной протокол | UBX (U-блок) | UBX (U-блок) |
| Европа, Ближний Восток и T | Европа, Ближний Восток и T | |
| Точность | КВО 2,0 м | КВО 1,5 м |
| Nav. Частота обновления | До 25 Гц (один GNSS), | До 25 Гц (4 последовательных GNSS) |
| До 10 Гц (4 одновременных GNSS) | ||
| Система дополнения GNSS | EGNOS, GAGAN, MSAS и WAAS | EGNOS, GAGAN, MSAS и WAAS |
| QZSS: L1S | QZSS: L1S | |
| Скорость передачи данных по умолчанию | 115200 | 115200 |
| Входное напряжение | 4,7-5,2 В | 4,7-5,2 В |
| Тип порта | JST-GH-10P | JST-GH-10P |
| Антенна | 25 x 25 x 4 мм керамическая патч-антенна | 25 x 25 x 4 мм керамическая патч-антенна |
| Энергопотребление | Менее 200 мА @ 5 В | Менее 200 мА @ 5 В |
| Рабочая температура | -40~80С | -40~80С |
| Измерение | φ50 x14,4 мм | φ50 x14,4 мм |
| Вес | 32г | 32г |
| Длина кабеля | 26 см (кабель 42 см приобретается отдельно) | 26 см (кабель 42 см приобретается отдельно) |
| Другой | Трехцветный светодиод | Трехцветный светодиод |
| Встроенный зуммер | Встроенный зуммер | |
| Предохранительный выключатель | Предохранительный выключатель | |
| Радиочастотный усилитель LNA MAX2659ELT+ | Радиочастотный усилитель LNA MAX2659ELT+ | |
| Перезаряжаемая емкость Farah | Перезаряжаемая емкость Farah | |
| Малошумящий стабилизатор 3,3 В | Малошумящий стабилизатор 3,3 В |
Пользователь Ardupilot: Если по какой-либо причине невозможно выполнить нормальную калибровку компаса «танец компаса», установите параметр COMPASS_ORIENT=6 (Yaw270) для правильной ориентации по компасу.

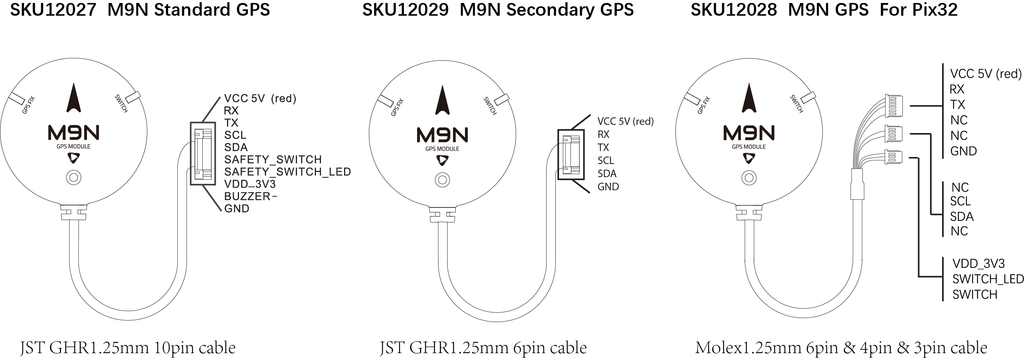

КАРТА ВЫВОДОВ
Разница между тремя вариантами кабелей

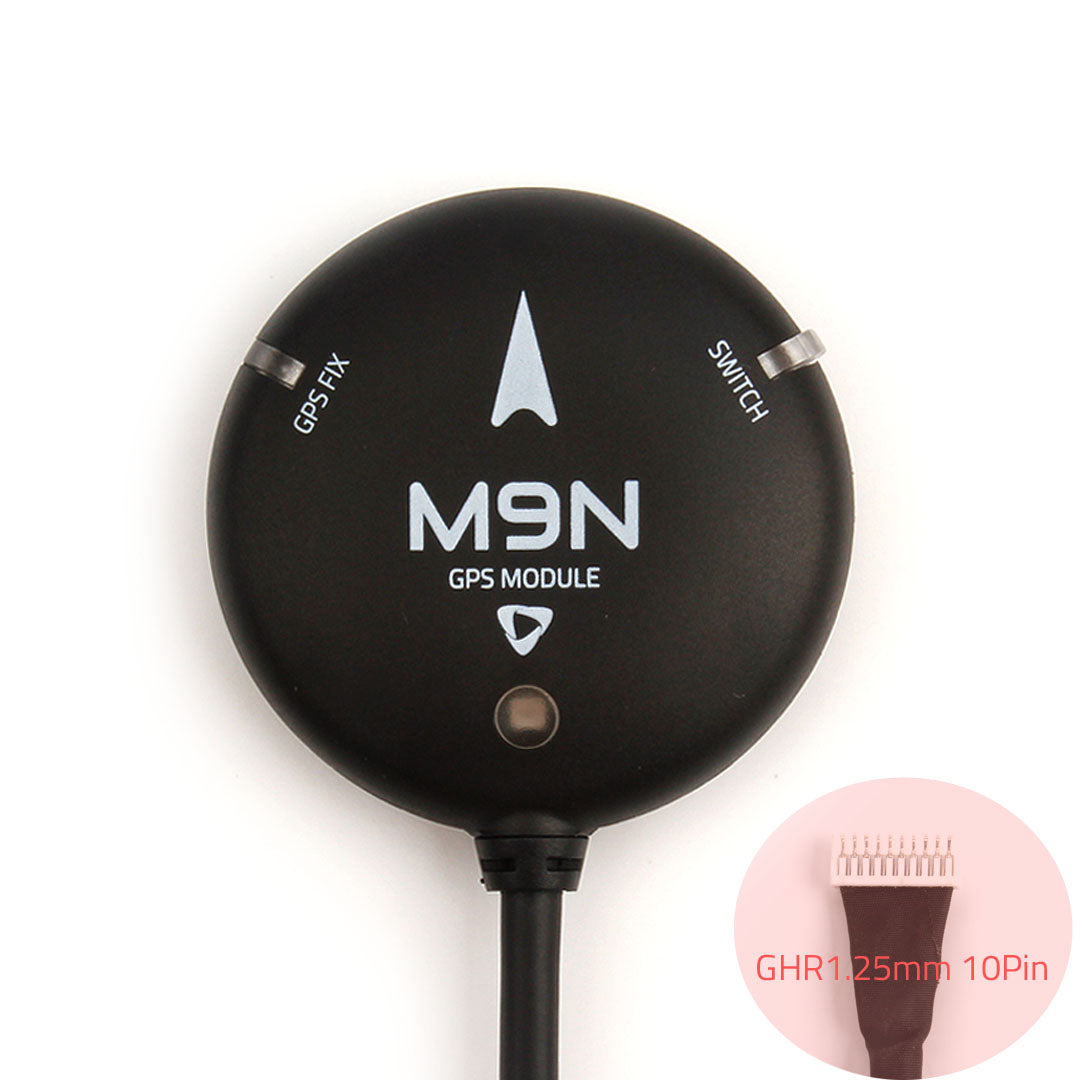

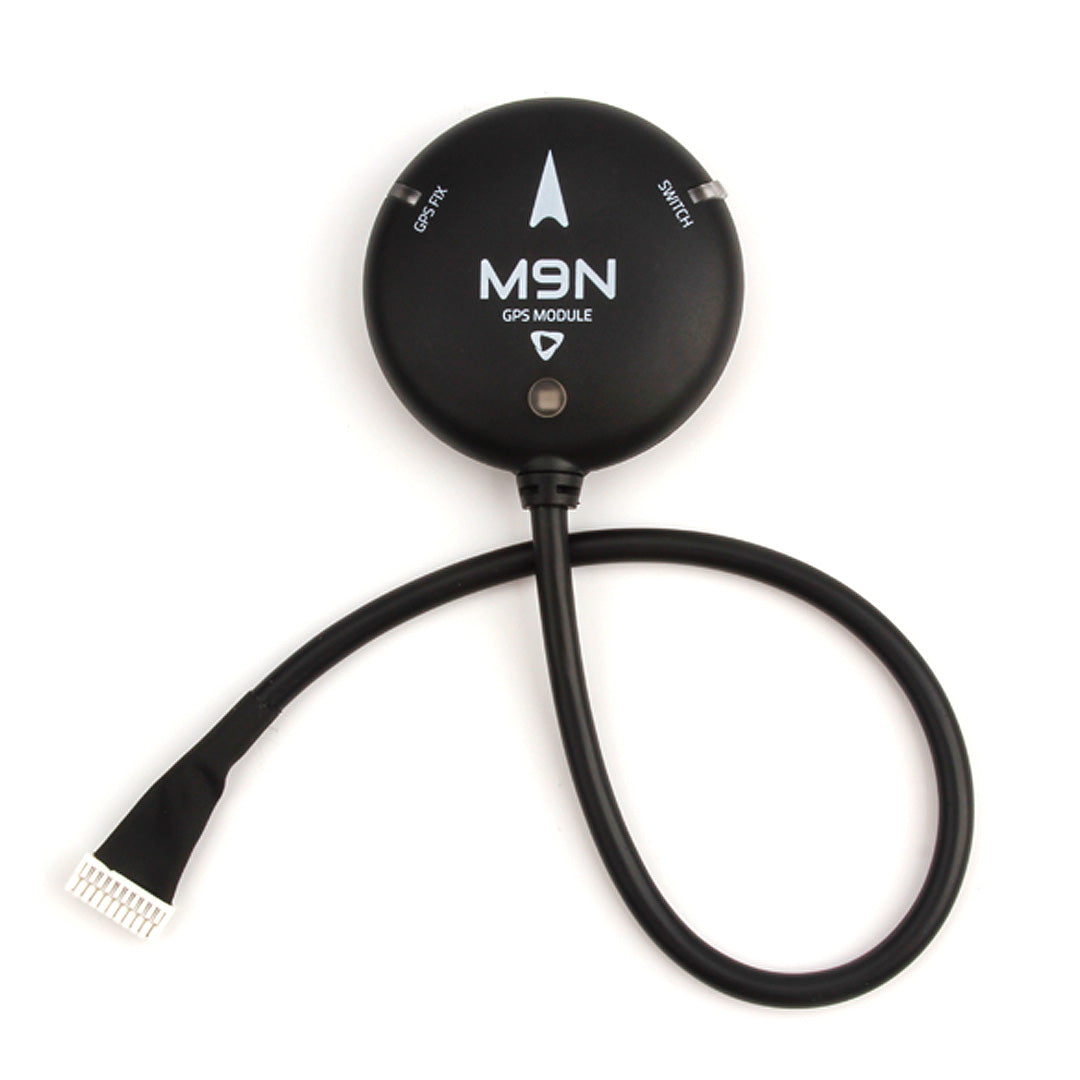

SKU12027 — Holybro M9 GPS (10-контактный кабель JST GHR1,25 мм):
- Эта опция является наиболее распространенной, она используется на входном порте Pixhawk Standard Flight Controller 10pin «GPS Module» или «GPS1».

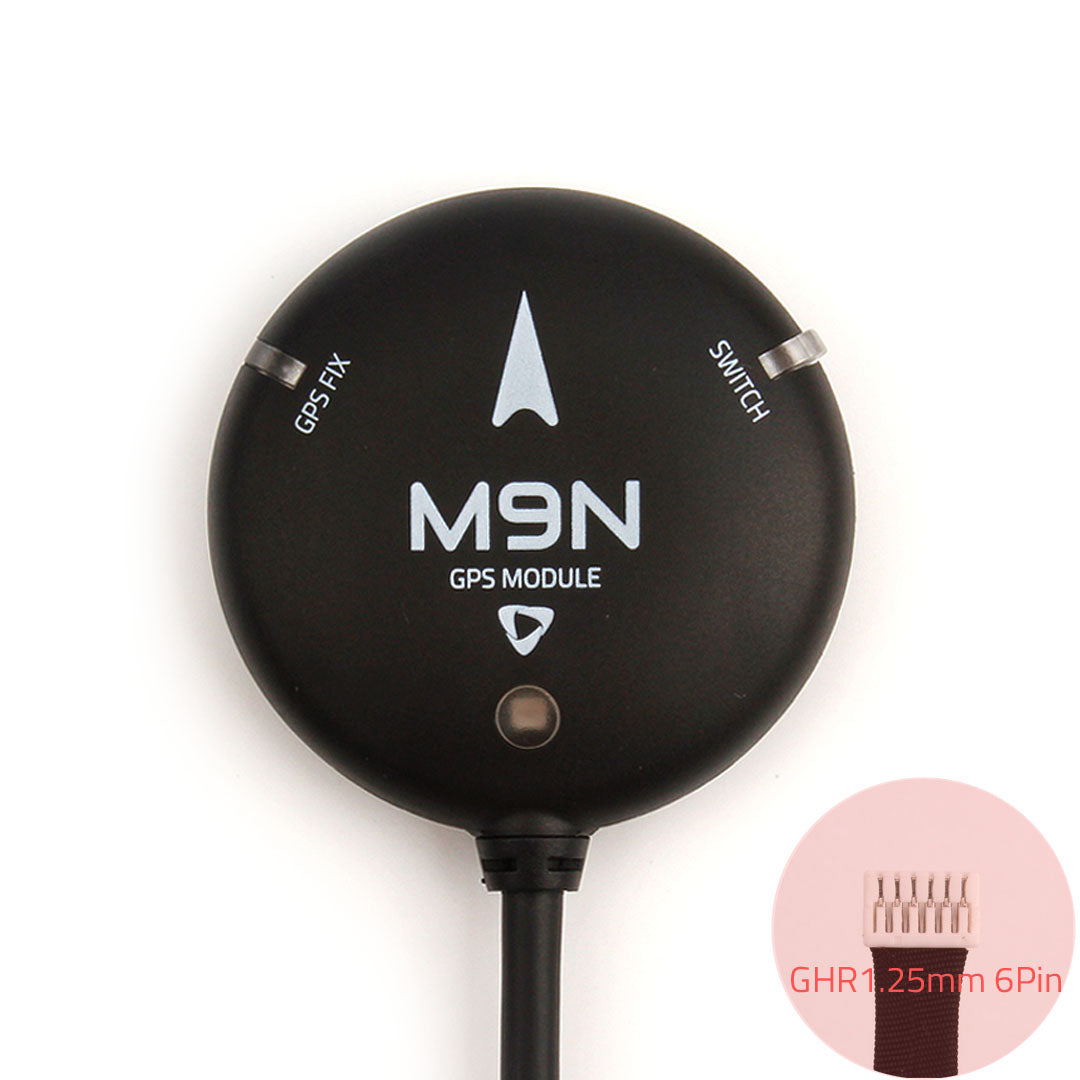

SKU12029 — Вторичный GPS-навигатор Holybro M9 (6-контактный кабель JST GHR1,25 мм):
- Этот разъем может быть использован на стандартном полетном контроллере Pixhawk 6pin, входном порте «UART & I2C» или «GPS2» в качестве дополнительного GPS. Этот GPS также совместим с портом GPS2 полетного контроллера куба .

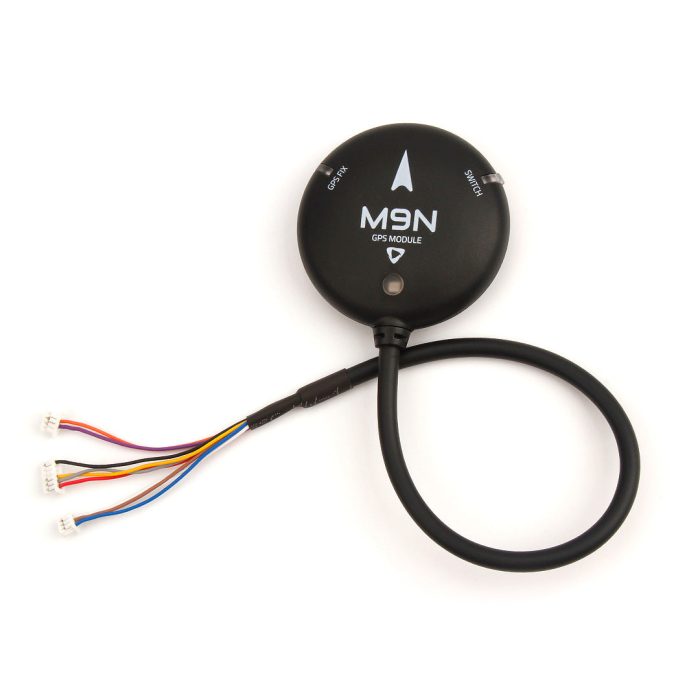

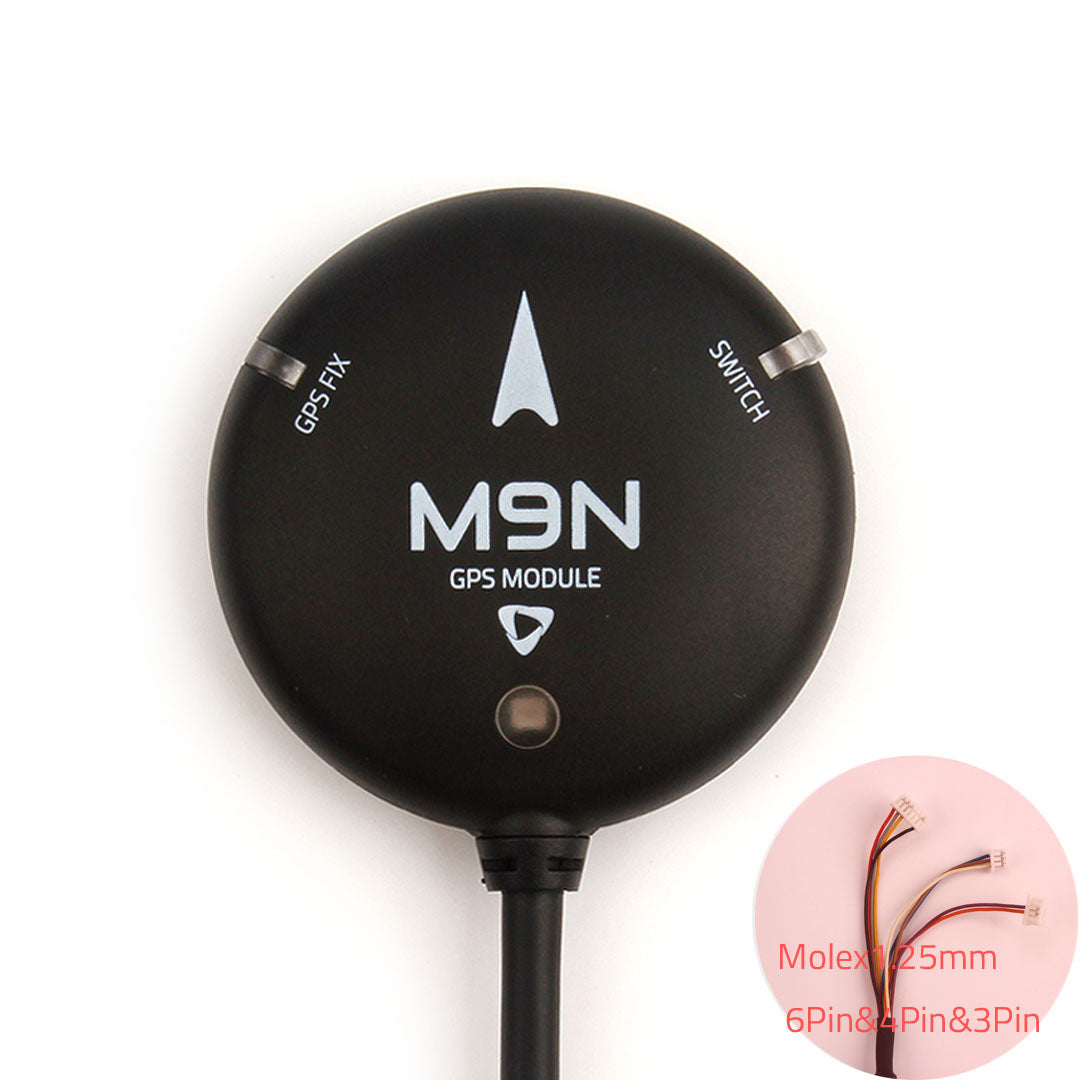

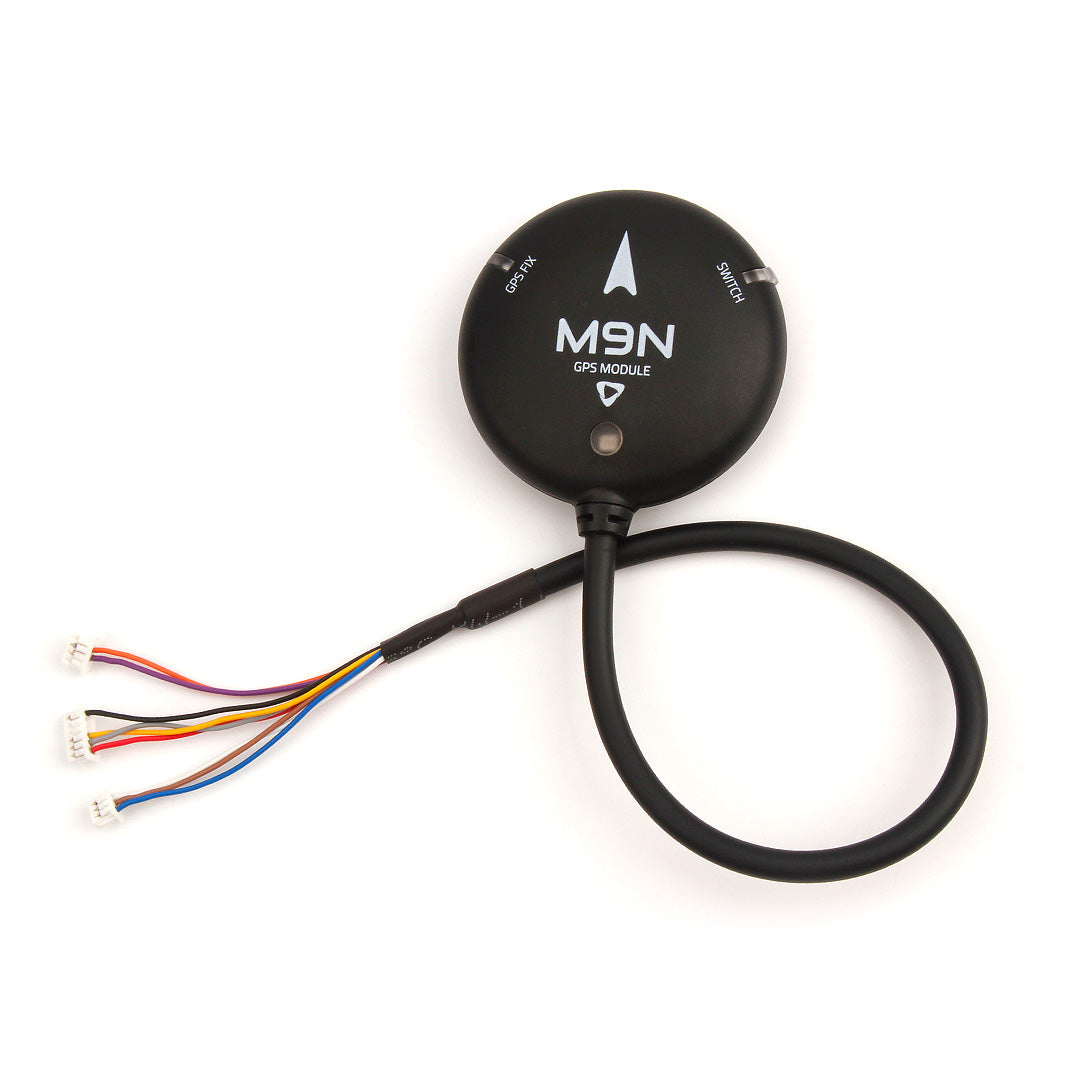

SKU12028— Holybro M9 GPS для Pix32 и Pixhawk1 / 2.4.6 / 2.4.8 (Molex1.25 мм 6-контактный и 4-контактный и 3-контактный кабель):
- Эти разъемы предназначены для входных портов «Switch», «GPS» и «I2C» на Pix32/Pixhawk1/Pixhawk 2.4.6/2.4.8
Ссылка для справки:

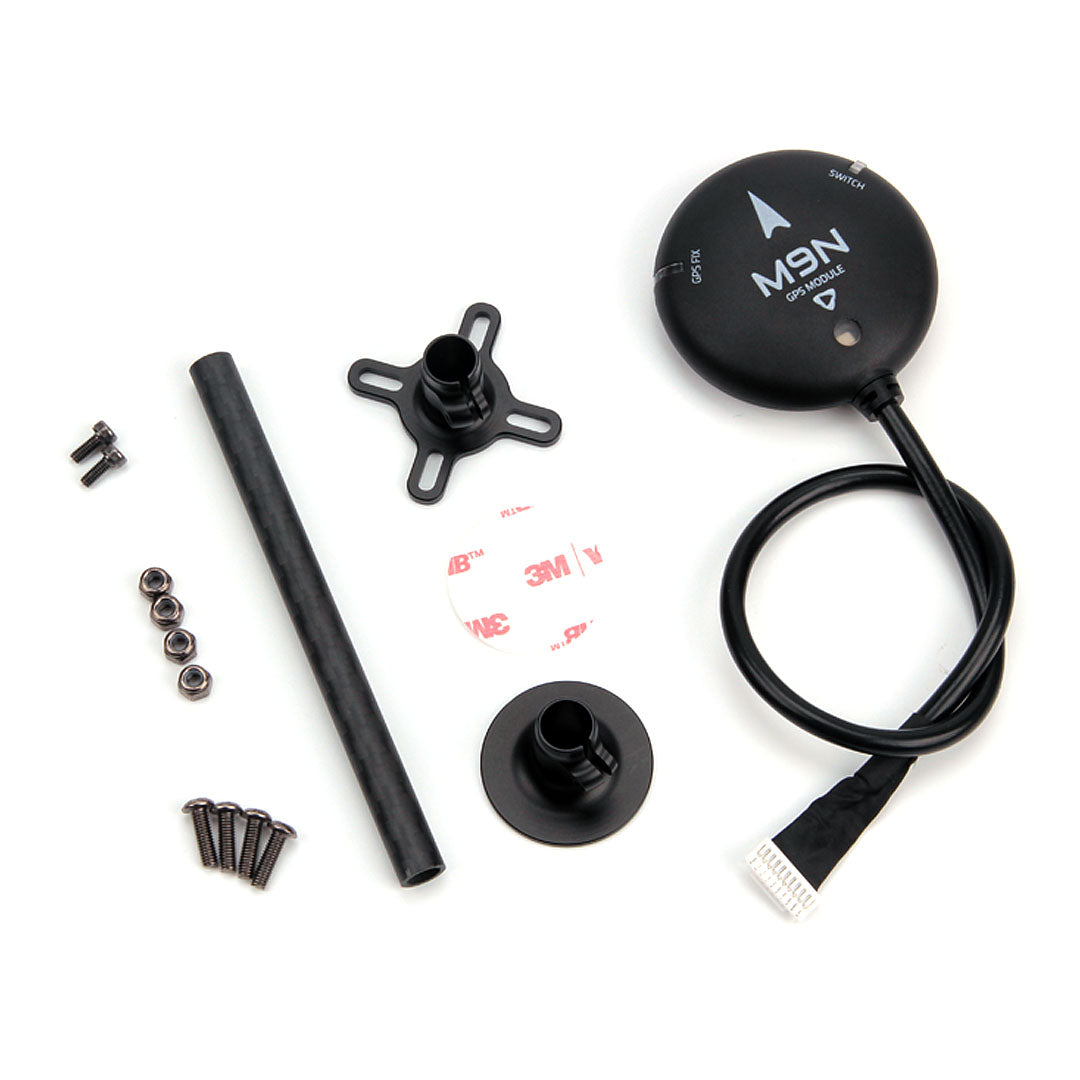

В коплект входит:
- 1x GPS-модуль M9N

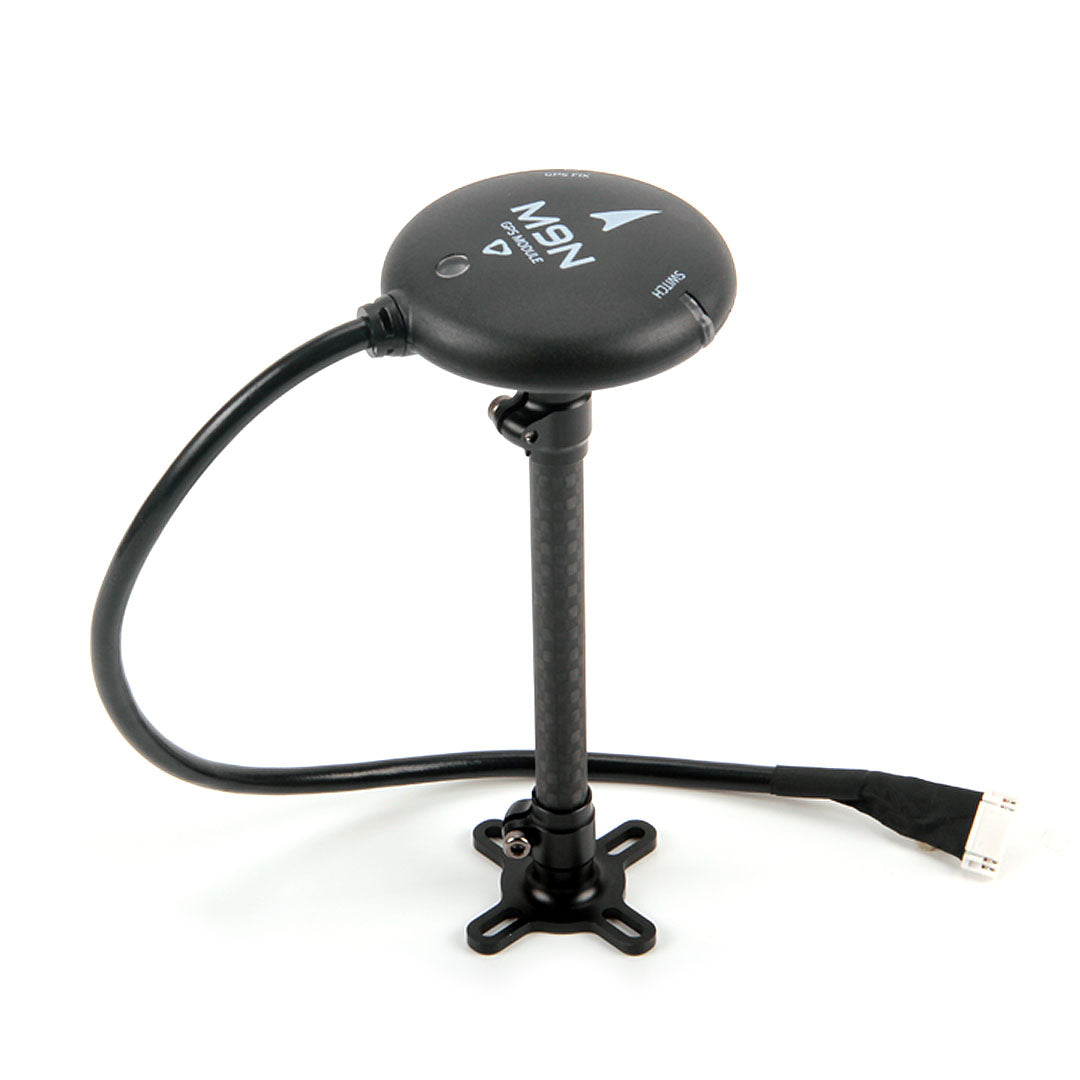

- 1x фиксированное крепление GPS из углеродного волокна
Запасные части и аксессуары
- Кабель увеличенной длины GPS
