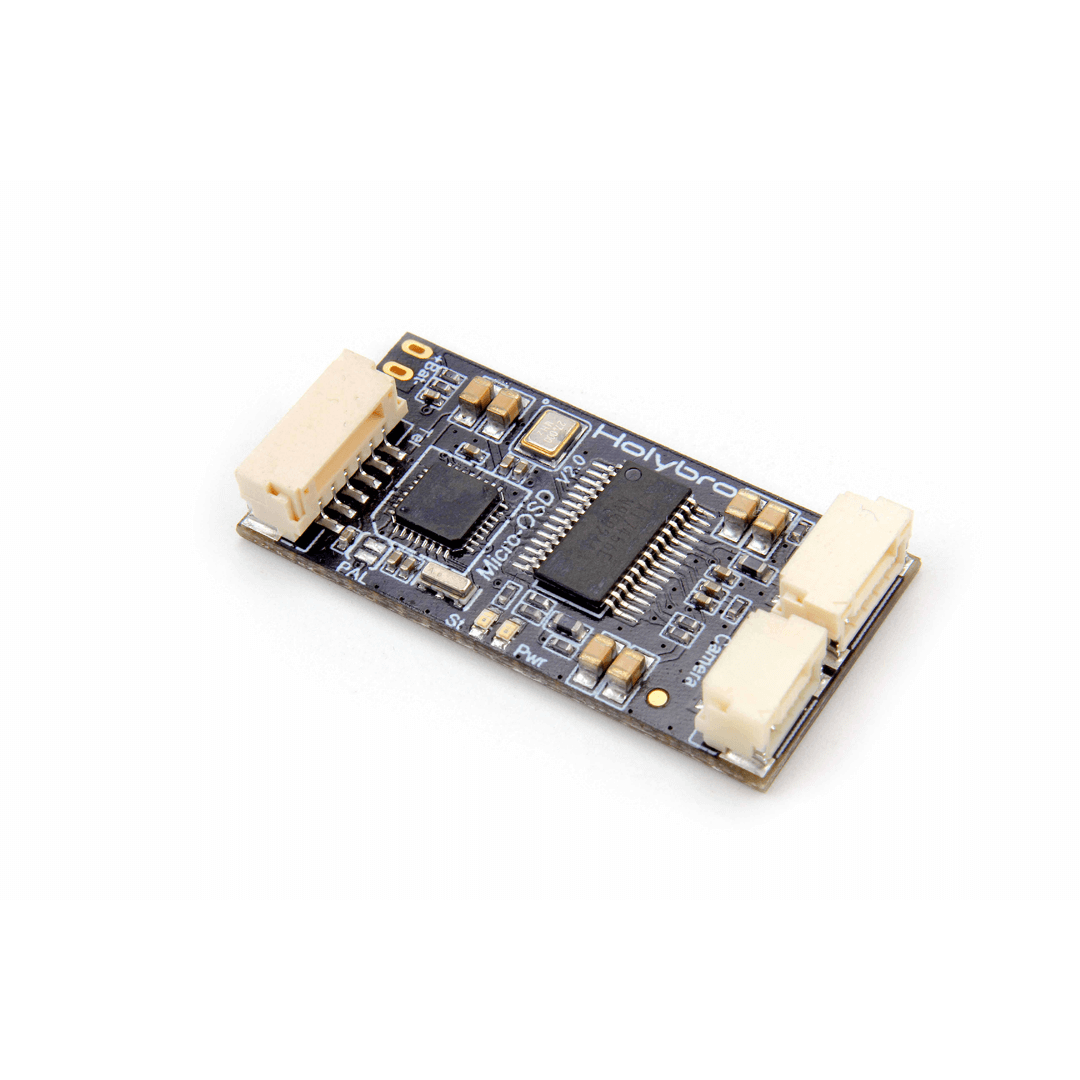

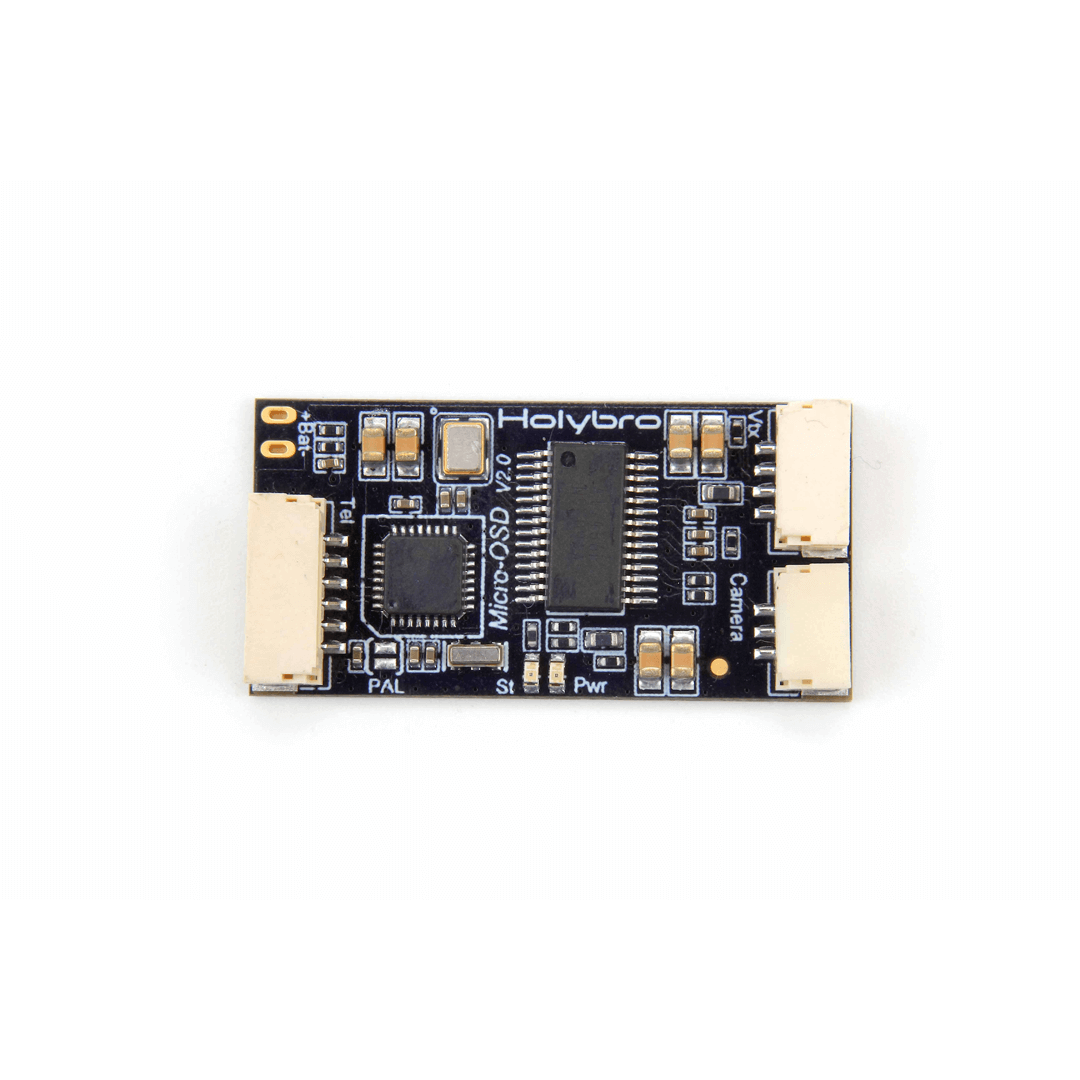

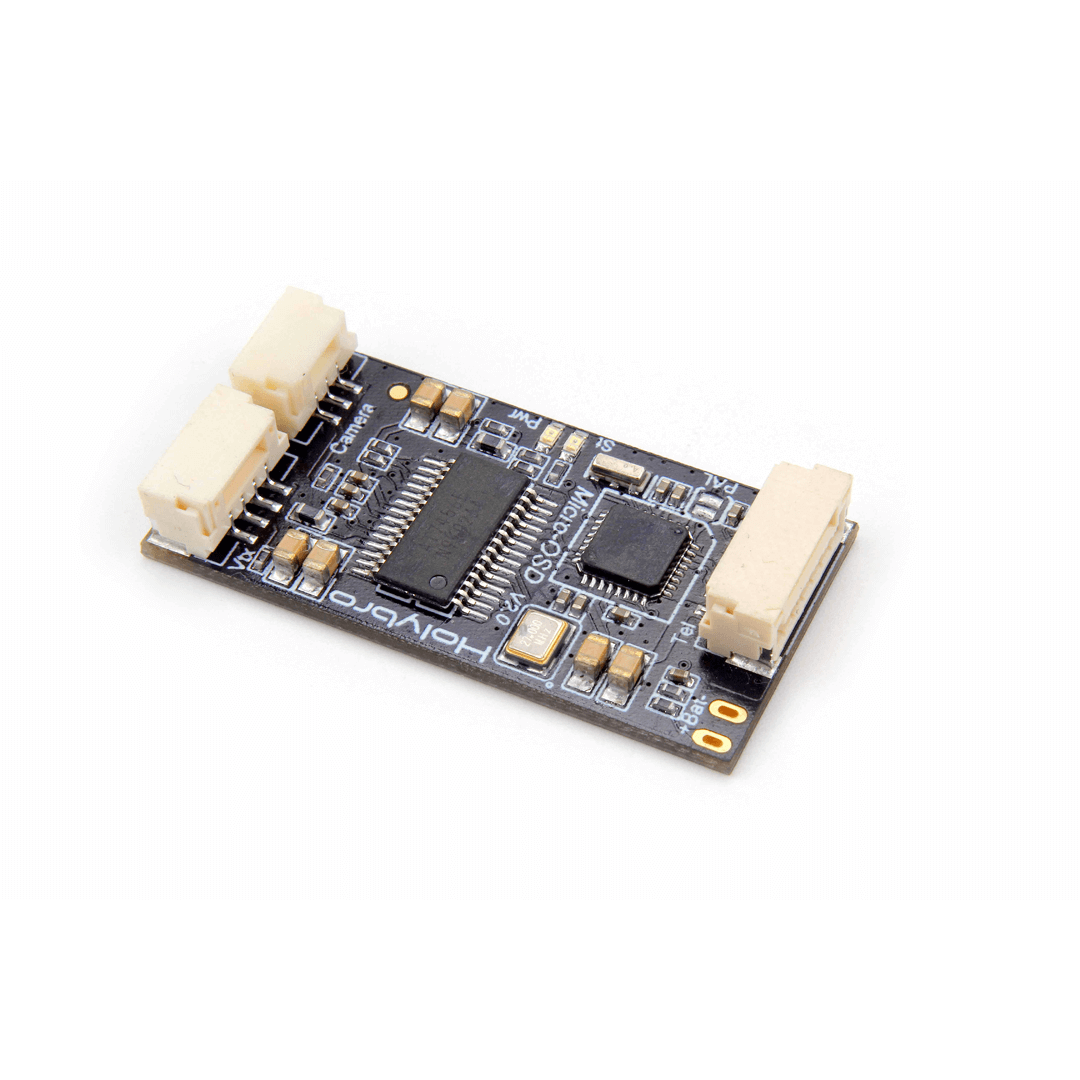

Micro OSD V2
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
VTX и OSD
Спецификации:
- ATmega328P с загрузчиком Arduino
- MAX7456 монохромный экранный дисплей
- Стандартный 6-контактный разъем ISP
- Перемычка для пайки для опции PAL video
- Открытые контрольные точки для HSYNC и LOS
- Размеры: 17,5 * 35 мм
- Вес: 3 г
Примечание: BAT+ напрямую связан с VTx и камерой (обратите внимание на максимальное напряжение на стенде вашего оборудования)

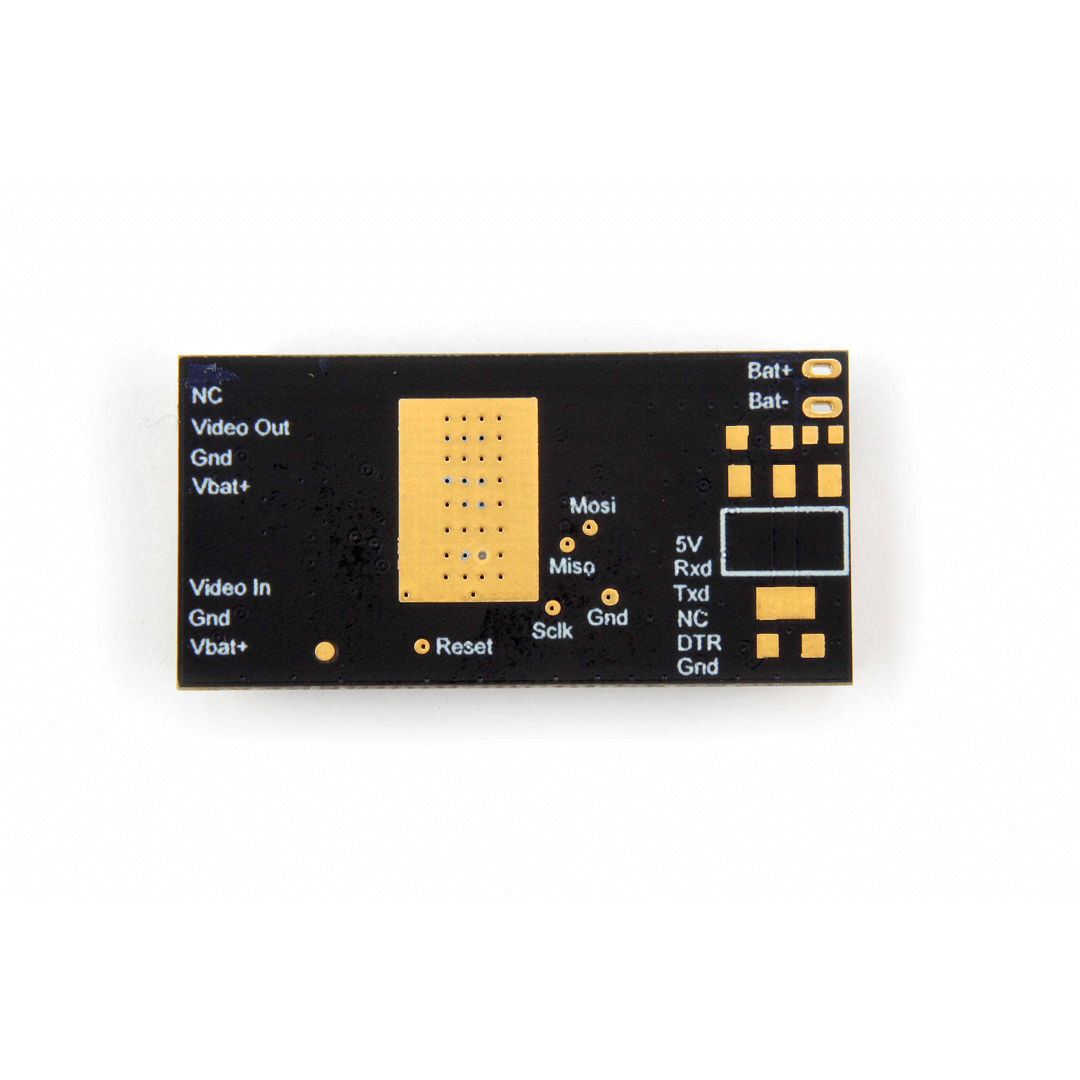

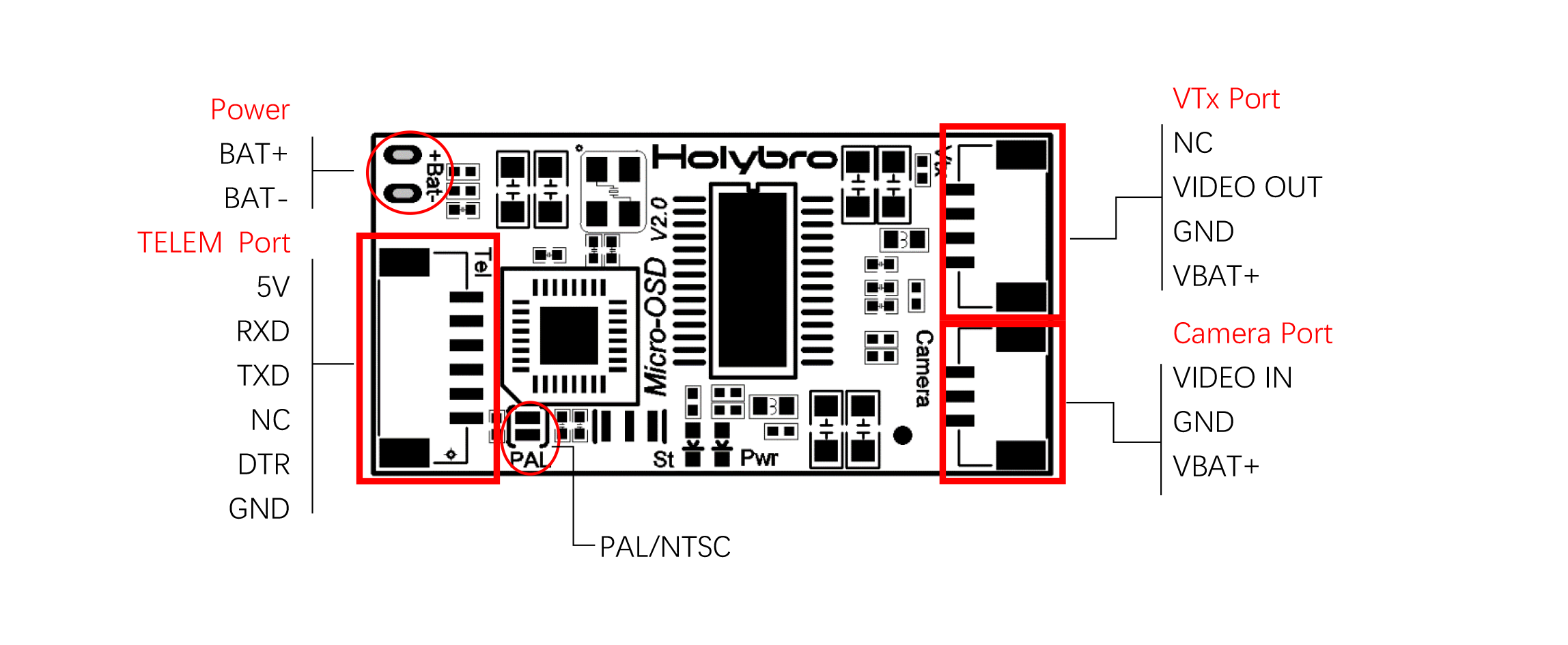

КАРТА ВЫВОДОВ

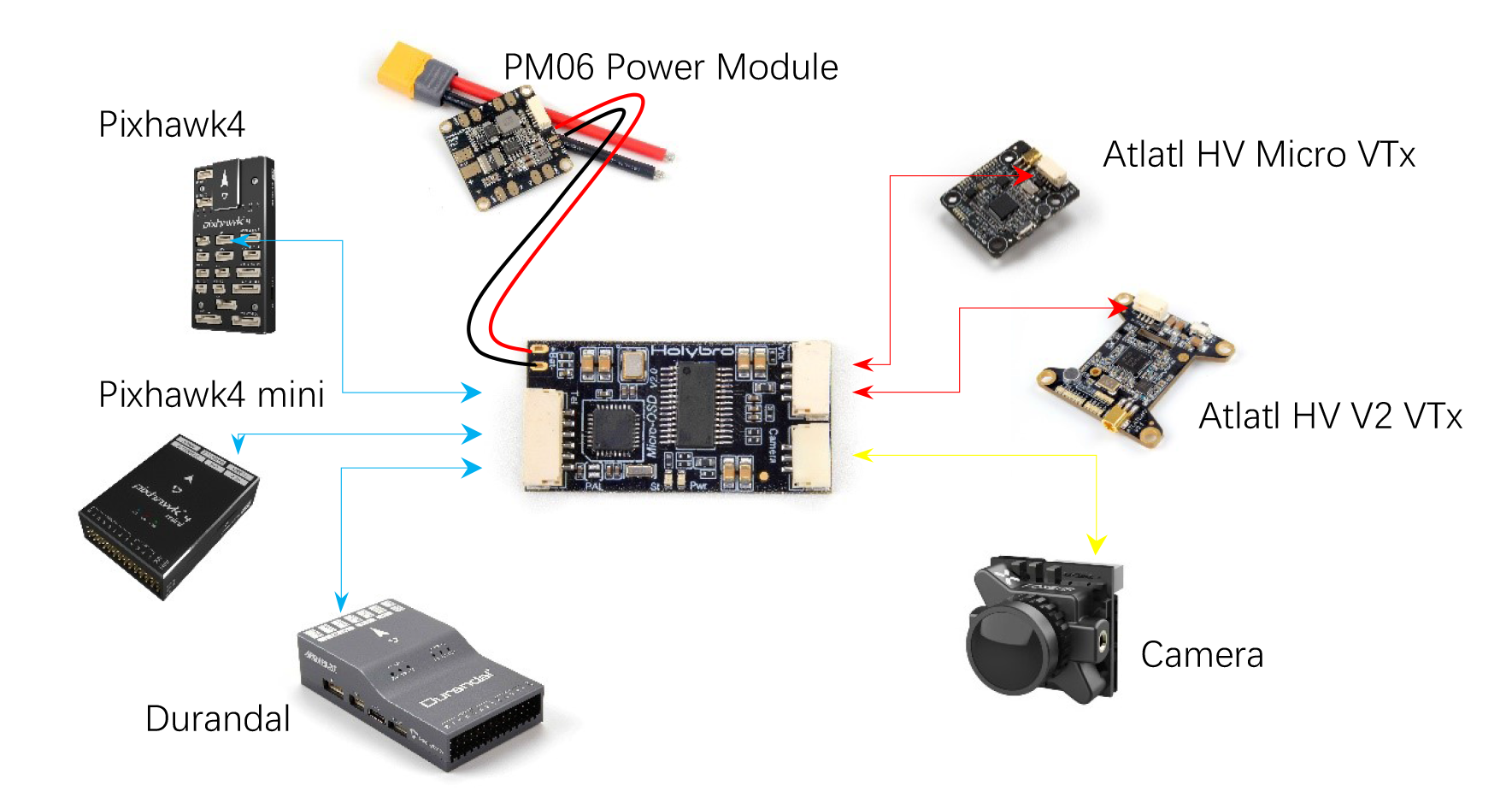

Диаграмма

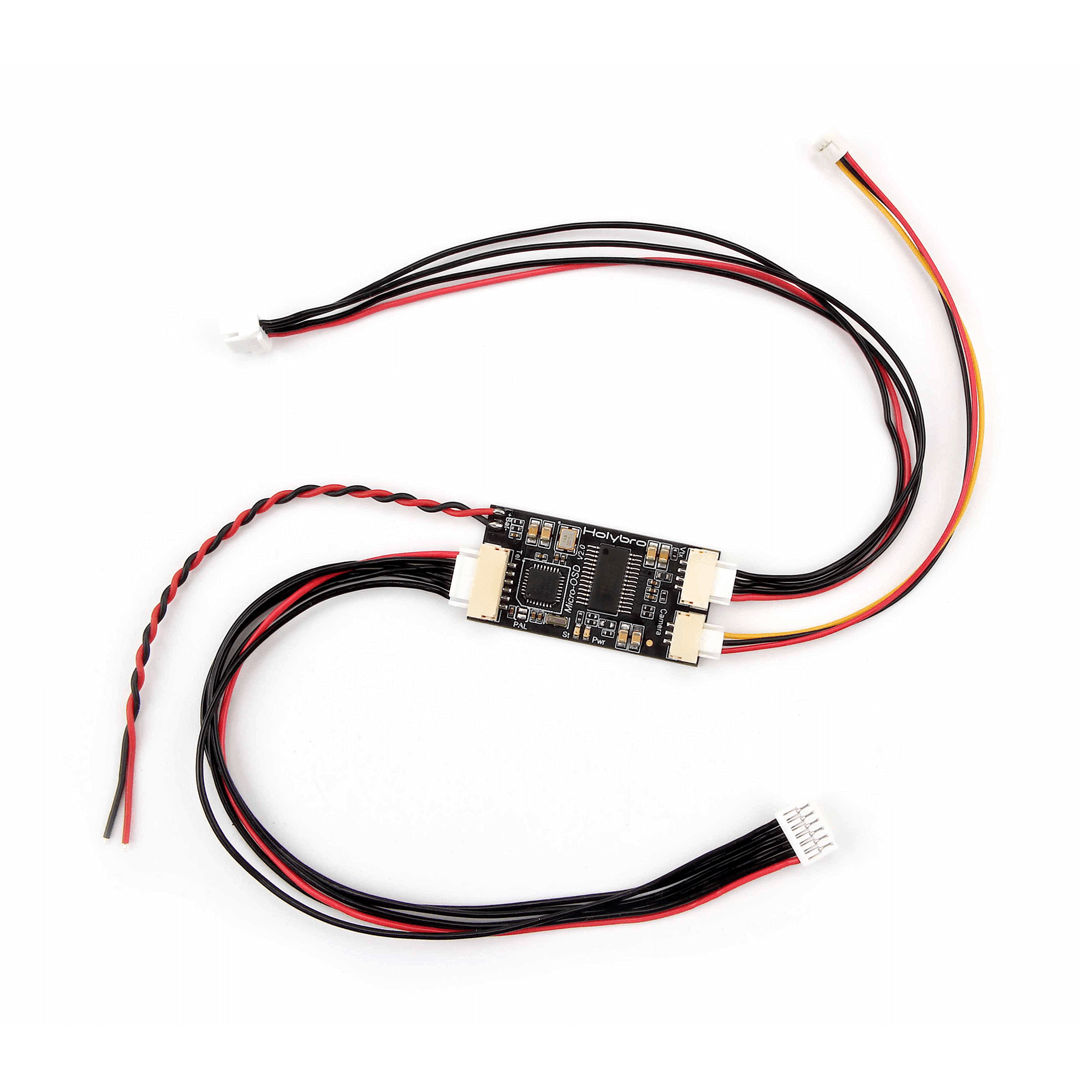

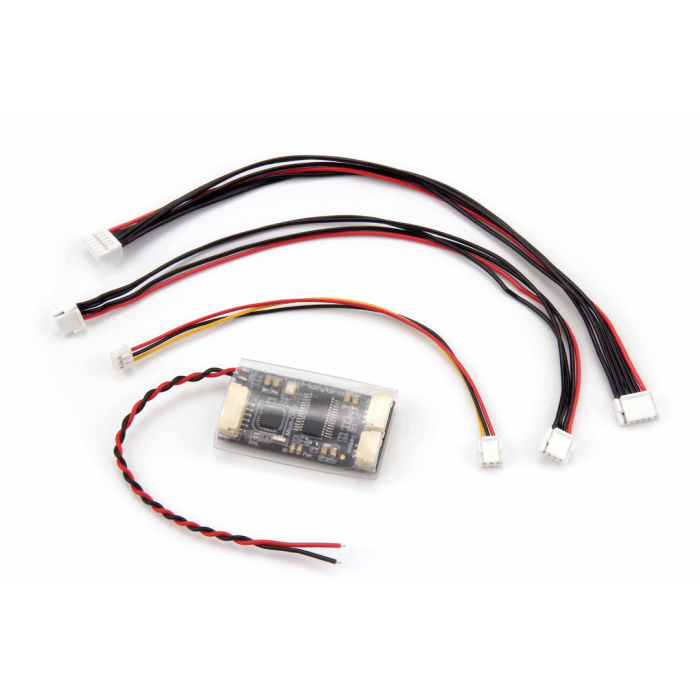

Включенный:
Микроэкранное меню * 1
Кабель GH 6P * 1
Кабель GH 4P * 1
Кабель GH 3P * 1
Вручную:
Holybro_Micro_OSD_V2_Manual.pdf
