Описание:

Эти микро-GPS используют несколько созвездий GNSS на базе u-blox M10, параллельного приемника GNSS, который может принимать и отслеживать несколько систем GNSS. Благодаря многодиапазонной входной радиочастотной архитектуре все четыре основные группировки GNSS, GPS, Galileo, ГЛОНАСС и BeiDou могут приниматься одновременно. Он также поставляется с IST8310 компасом.

Патч-антенна с высоким коэффициентом усиления 25 x 25 мм2 обеспечивает превосходную производительность, а всенаправленная диаграмма направленности антенны повышает гибкость установки устройства. Он оснащен активной схемой для керамической патч-антенны, перезаряжаемой резервной батареей для теплого старта.

Функции

• Приемник ГНСС Ublox M9N
• Точное позиционирование
• Быстрая скорость обновления навигации
• IST8310 Компас
• Малый форм-фактор

Спецификации:

	Holybro Micro M10 GPS	Holybro Micro M9N GPS
Приемник GNSS	Ублокс М10	Ублокс М9Н
Количество одновременных ГНСС	До 4 GNSS — БэйДоу -Галилео — ГЛОНАСС — GPS — КЗСС	До 4 GNSS — БэйДоу -Галилео — ГЛОНАСС — GPS — КЗСС
Диапазон частот	— GPS L1 — Галилео Е1 — ГЛОНАСС L1 — БэйДоу Б1 — SBAS L1 — QZSS L1	— GPS L1 — Галилео Е1 — ГЛОНАСС L1 — БэйДоу Б1 — SBAS L1 — QZSS L1
Компас	IST8310	IST8310
Выходной протокол	— UBX (U-блок) — Европа, Ближний Восток и Африка	— UBX (U-блок) — Европа, Ближний Восток и Африка
Точность	КВО 2,0 м	КВО 1,5 м
Nav. Частота обновления	До 25 Гц (один GNSS), До 10 Гц (4 одновременных GNSS)	До 25 Гц (4 последовательных GNSS)
Система дополнения GNSS	EGNOS, GAGAN, MSAS и WAAS QZSS: L1S	EGNOS, GAGAN, MSAS и WAAS QZSS: L1S
Скорость передачи данных по умолчанию	115200	115200
Входное напряжение	4,7-5,2 В	4,7-5,2 В
Тип порта	ДЖСТ-ГХ-6П	ДЖСТ-ГХ-6П
Антенна	25 x 25 x 4 мм керамическая патч-антенна	25 x 25 x 4 мм керамическая патч-антенна
Энергопотребление	Менее 200 мА @ 5 В	Менее 200 мА @ 5 В
Рабочая температура	-40~80С	-40~80С
Измерение	— 32 x 26 x 9 мм (без футляра) — 34 x 28 x 11 мм (с футляром)	— 32 x 26 x 9 мм (без футляра) — 34 x 28 x 11 мм (с футляром)

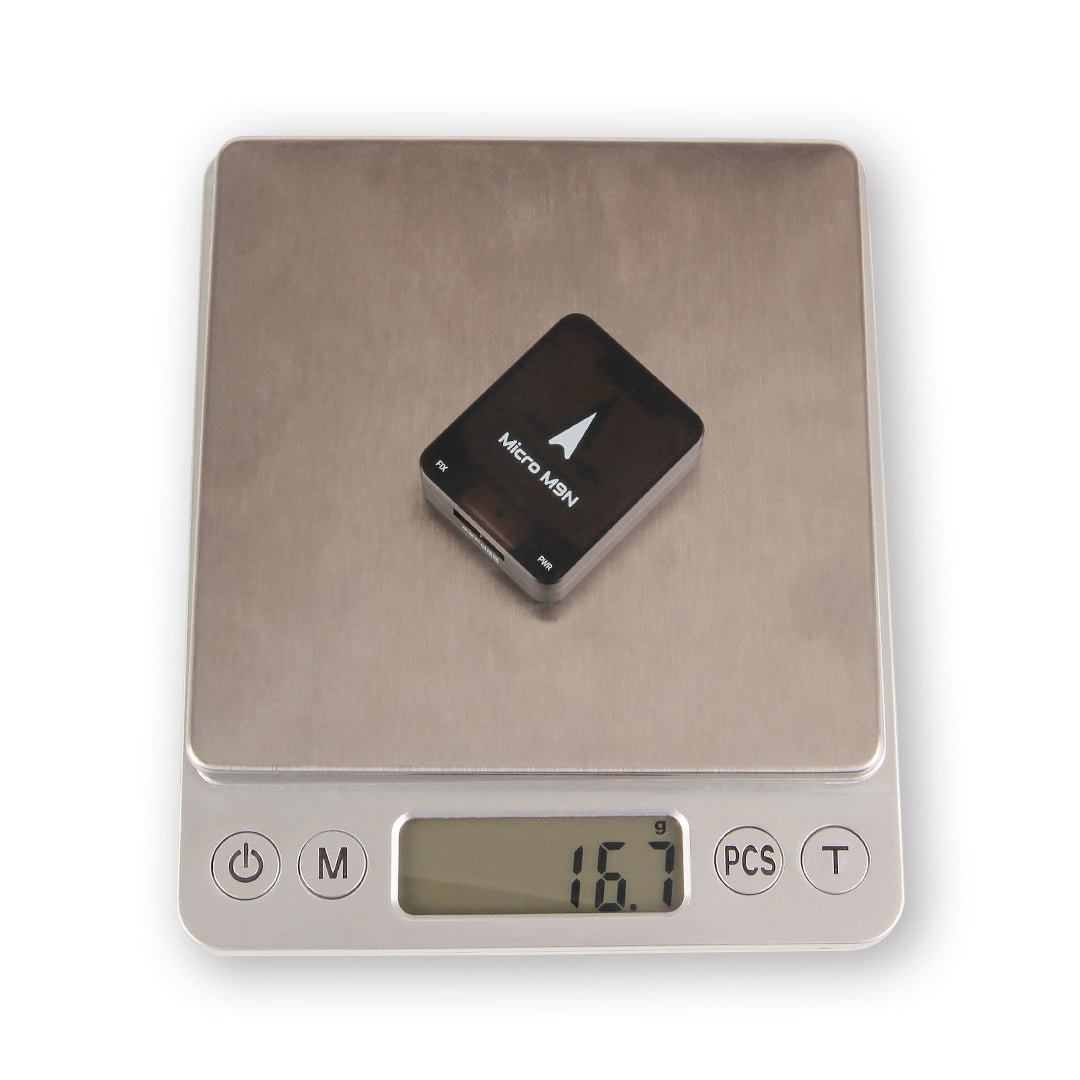

Вес	— 14 г (без футляра) — 16 г (с футляром)	— 14 г (без футляра) — 16 г (с футляром)
Другой	— МШУ MAX2659ELT+ ВЧ усилитель — Перезаряжаемая емкость Farah — Малошумящий регулятор 3,3 В	— МШУ MAX2659ELT+ ВЧ усилитель — Перезаряжаемая емкость Farah — Малошумящий регулятор 3,3 В

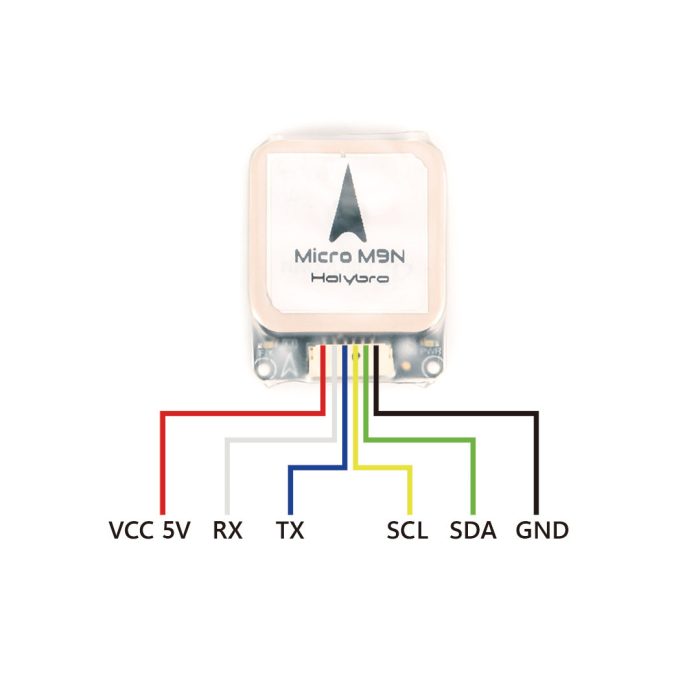

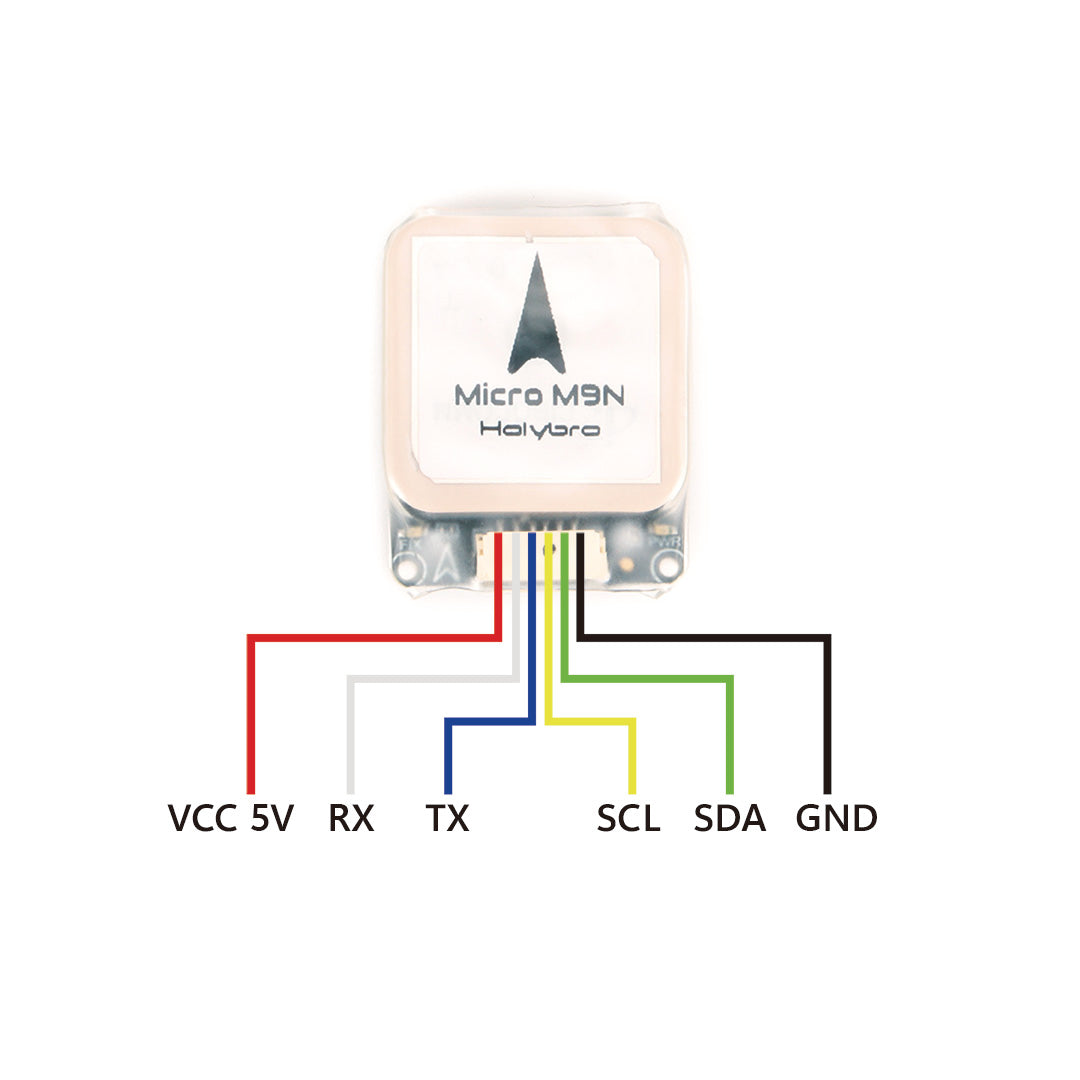

КАРТА ВЫВОДОВ

Ссылка для справки

• Документация Holybro

• Измерение

• Скачать 3D CAD

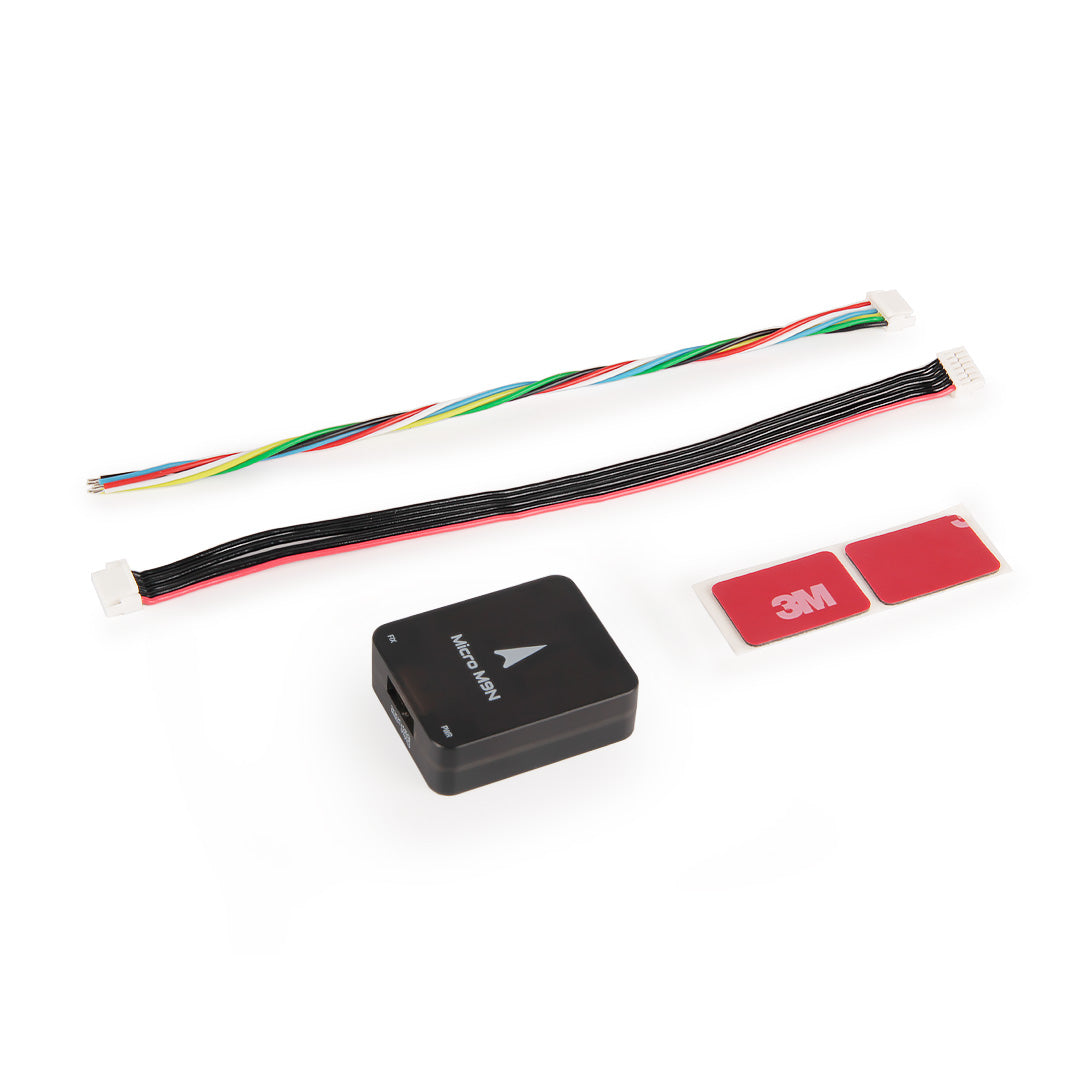

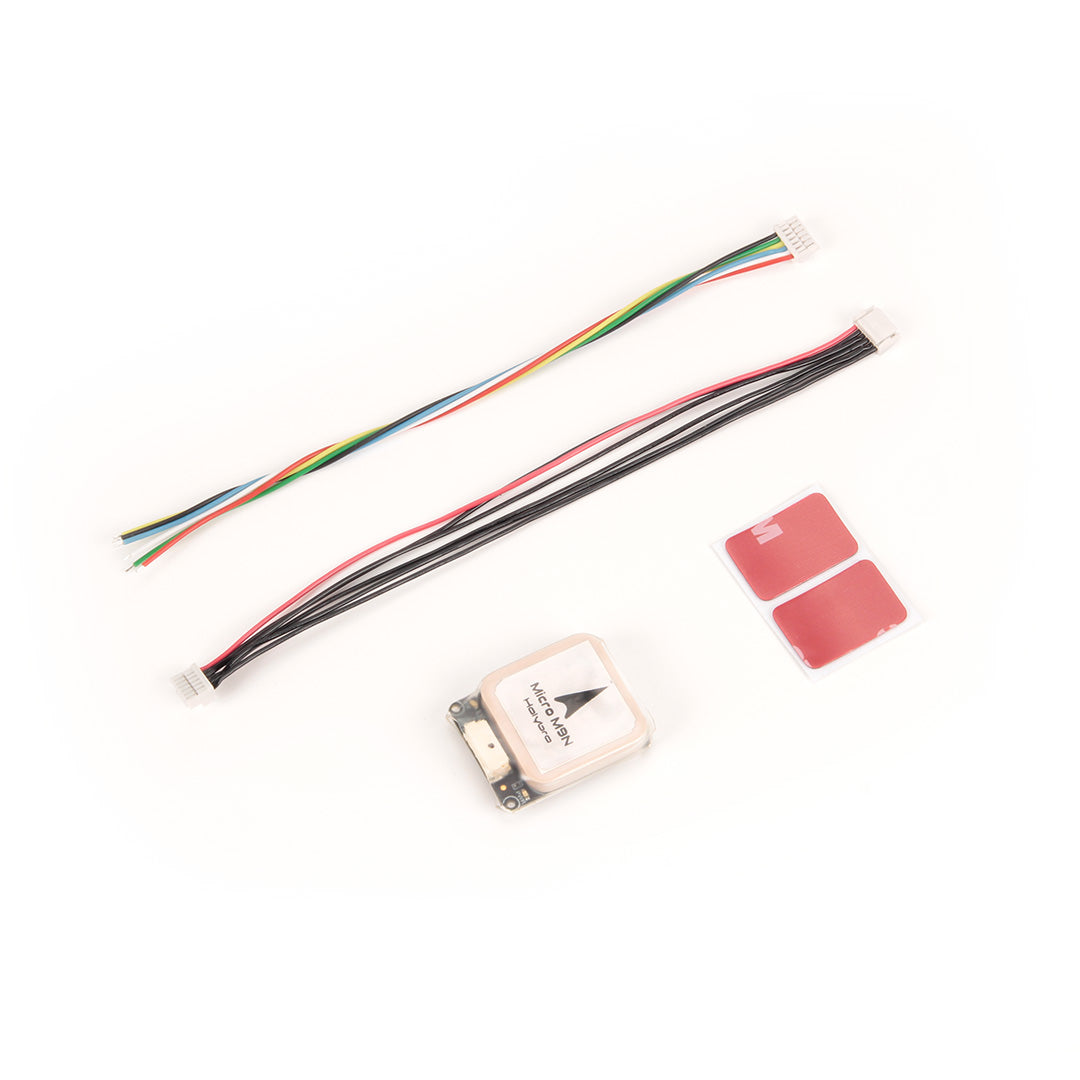

В коплект входит:

— 1x модуль Micro GPS *1
— 1x 6-позиционный разъем JST GH 15 см
— 1x JST-GH 6-контактный цветной силиконовый кабель 15 см
