Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
Ключевой момент проектирования
- Высокопроизводительный ADIS16470 промышленный ИНС с широким динамическим диапазоном акселерометра (±40 g), идеально подходящий для точного обнаружения движения в сложных условиях применения БПЛА
- Совершенно новый усовершенствованный прочный виброизоляционный материал с резонансной частотой в более высоком спектре, идеально подходящий для промышленных и коммерческих беспилотных летательных аппаратов.

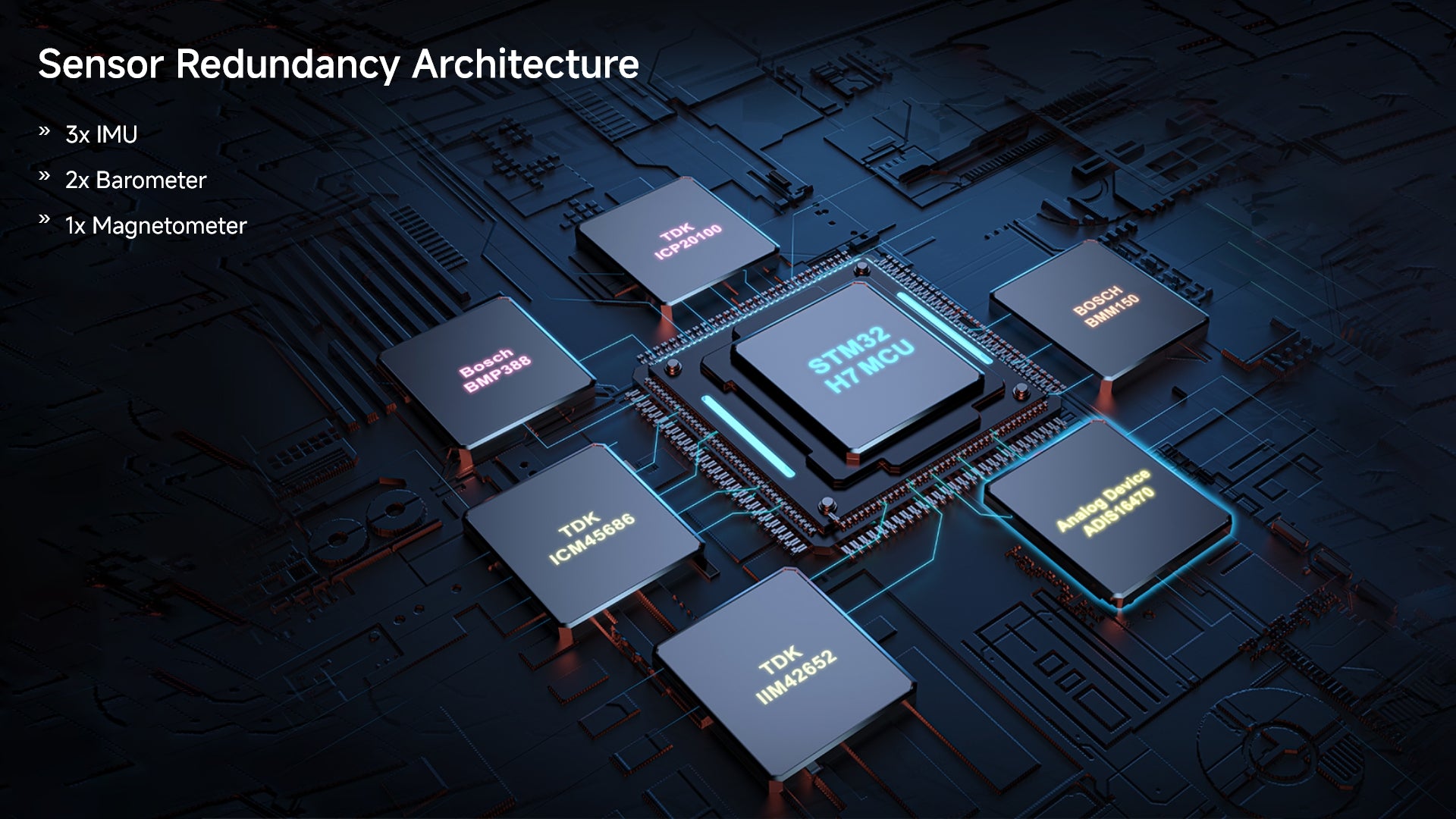

- Тройной резервный ИНС и двойной резервный барометр на отдельных шинах
- Высокопроизводительный процессор STM32H753

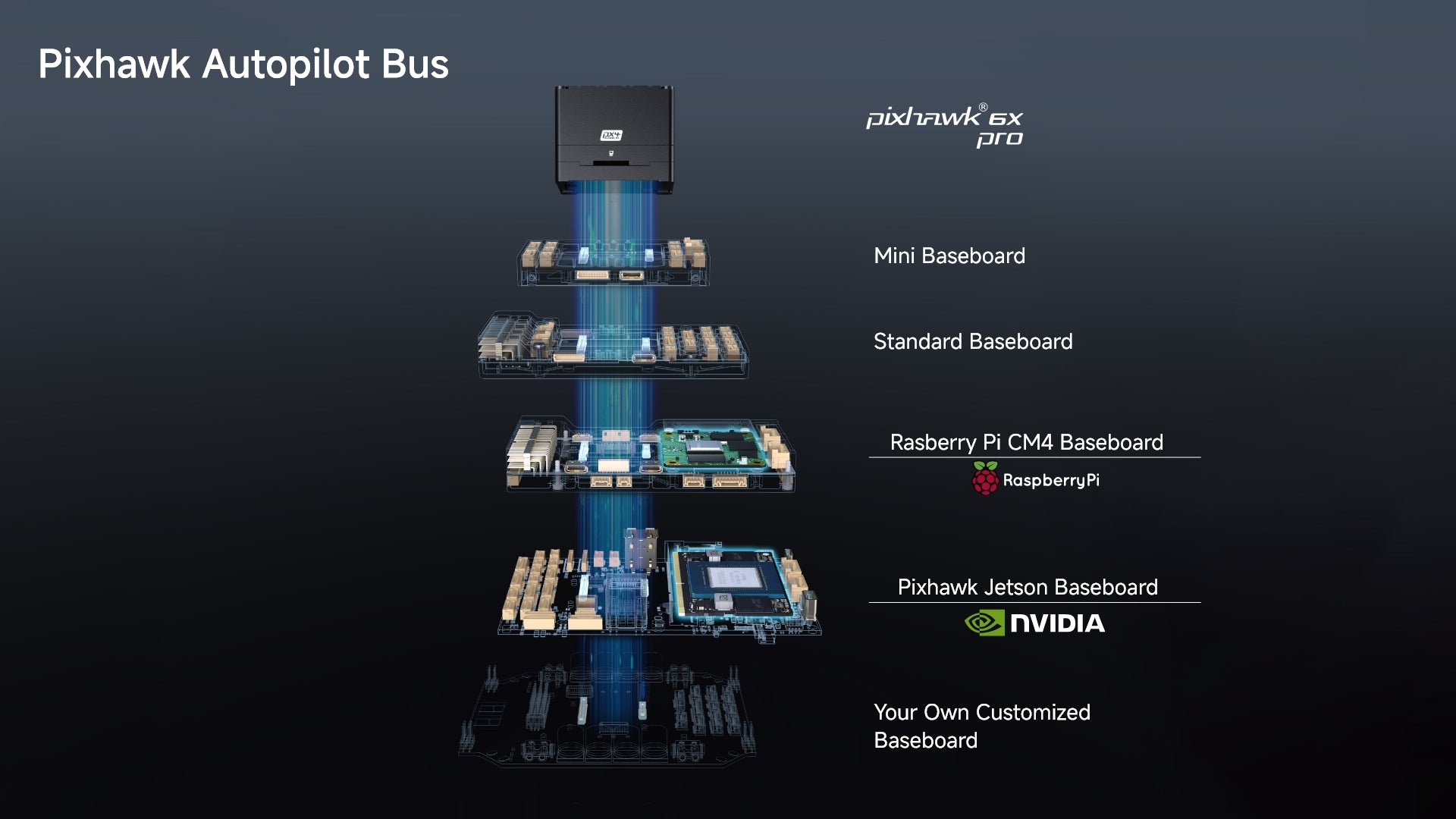

- Модульный полетный контроллер: раздельные IMU, FMU и базовая система
- Конструкция, ориентированная на безопасность, включает в себя датчики различных производителей и модельных рядов
- Независимый LDO обеспечивает питание каждого комплекта датчиков с независимым регулированием мощности.
- Интерфейс Ethernet для высокоскоростной интеграции бортового компьютера

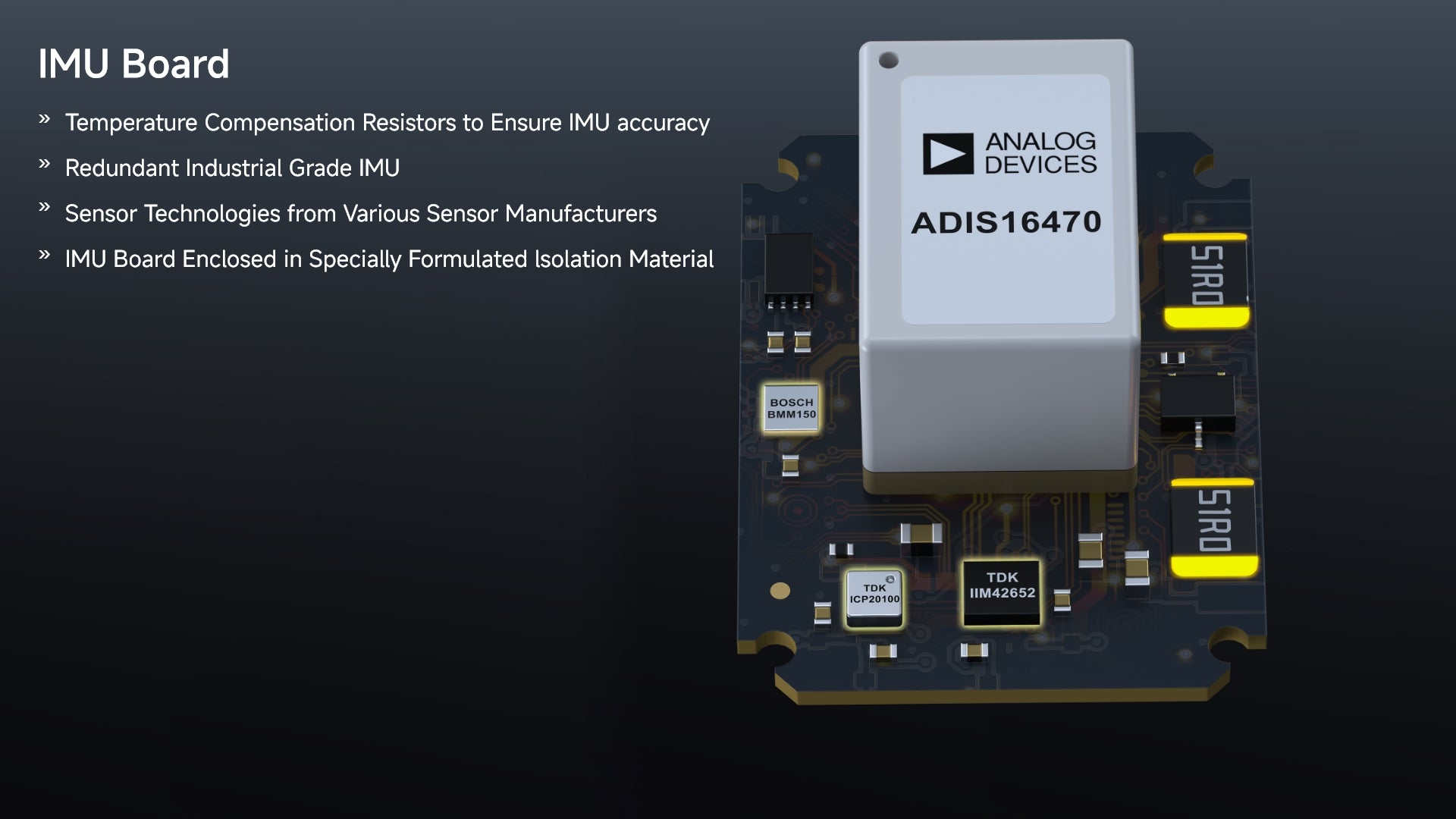

- Плата ИНС с регулируемой температурой, обеспечивающая оптимальную рабочую температуру ИНС

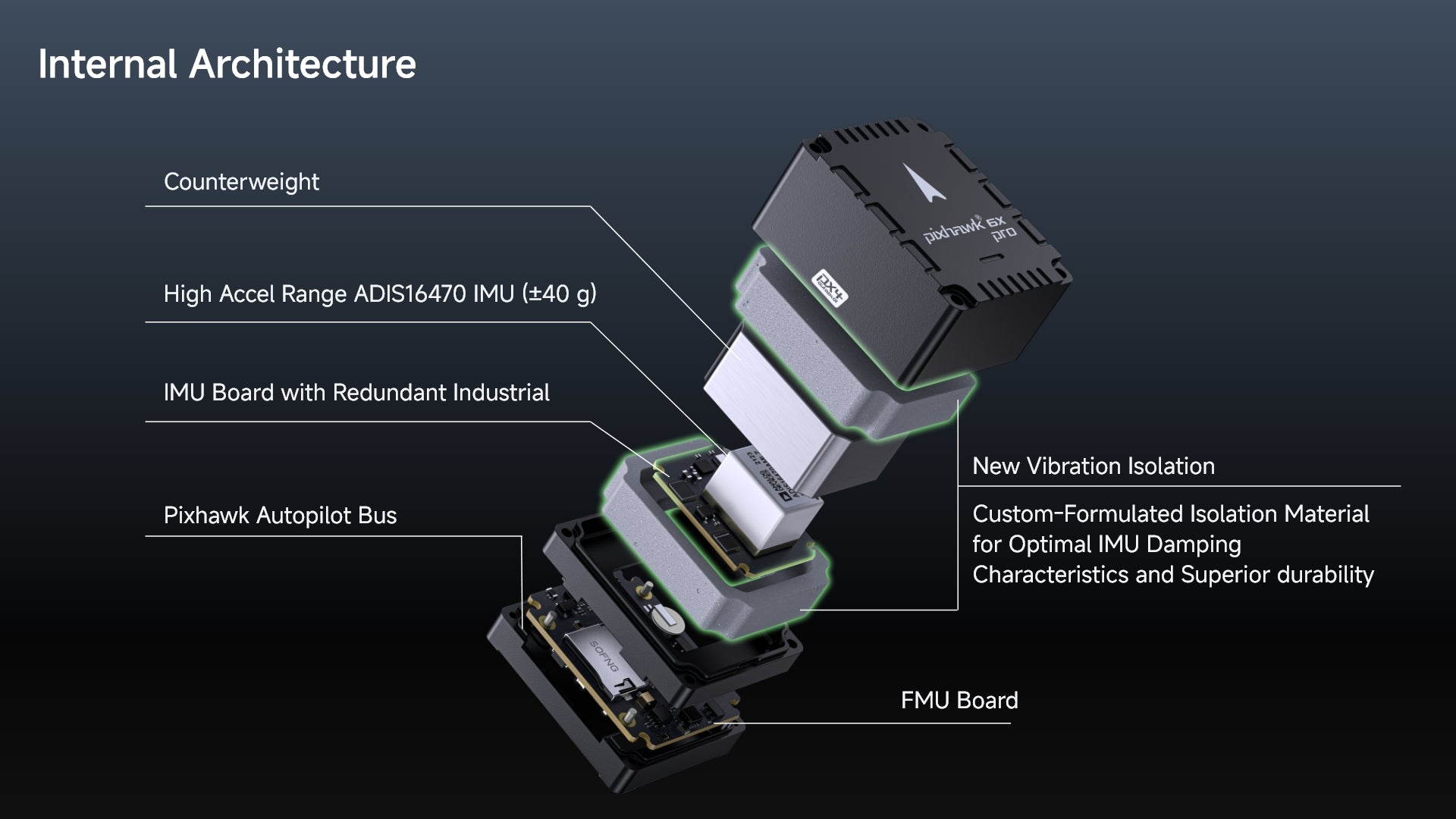

Совершенно новая конструкция виброизоляции
В этой новой конструкции с виброизоляцией вместотрадиционной конструкции из пенопласта используется специально разработанный дюрабильный изоляционный материал на основе силикона. B, подтвержденный обширными исследованиями и разработками и испытаниями, он предлагает оптимальные характеристики демпфирования IMU с резонансной частотой в более высоком спектре, идеально подходит для промышленных и коммерческих дронов
Заметка:

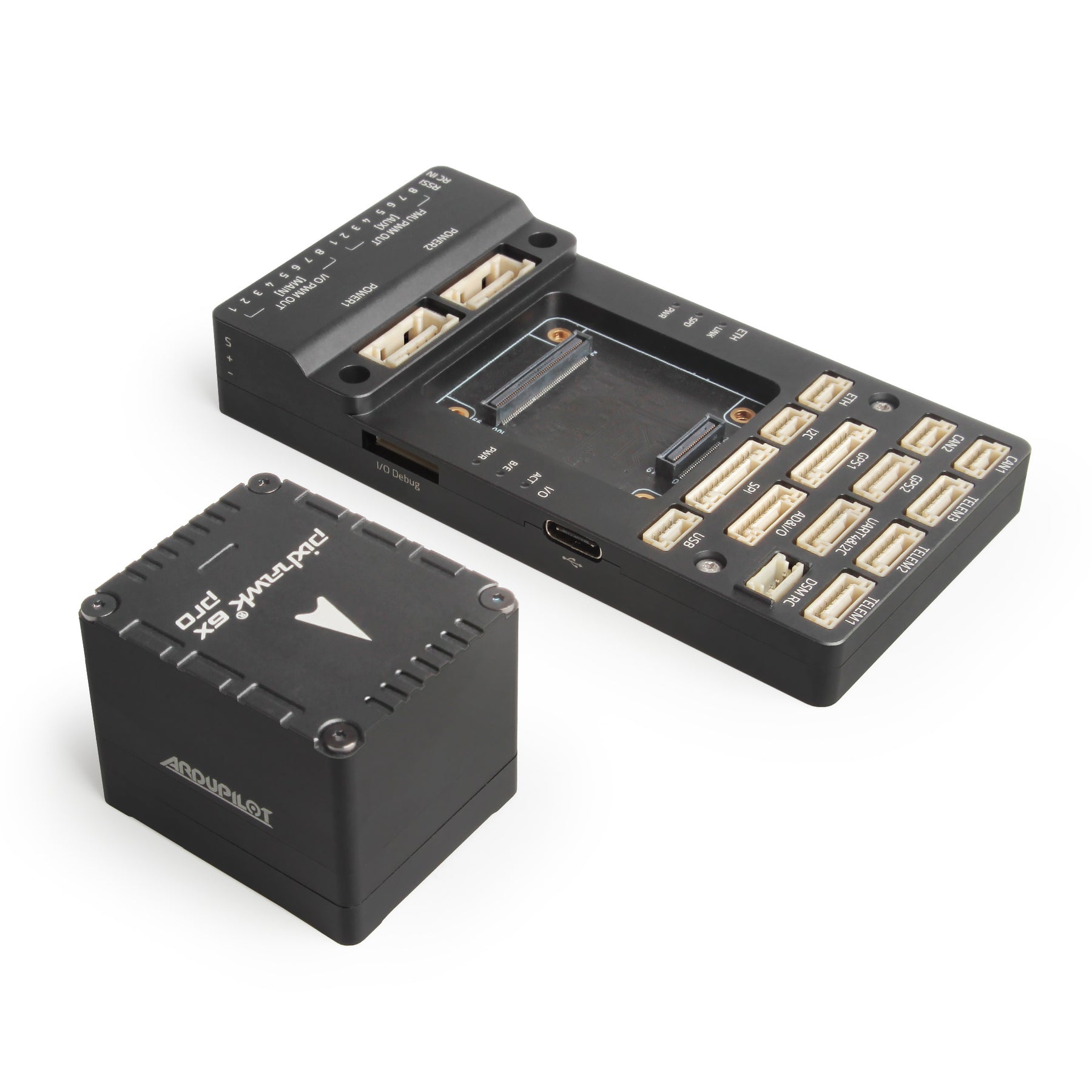

- Для работы этого продукта требуется модуль FC + плинтус. Модуль FC или плинтусная плата сами по себе не будут работать.
Спецификация
Процессоры и датчики

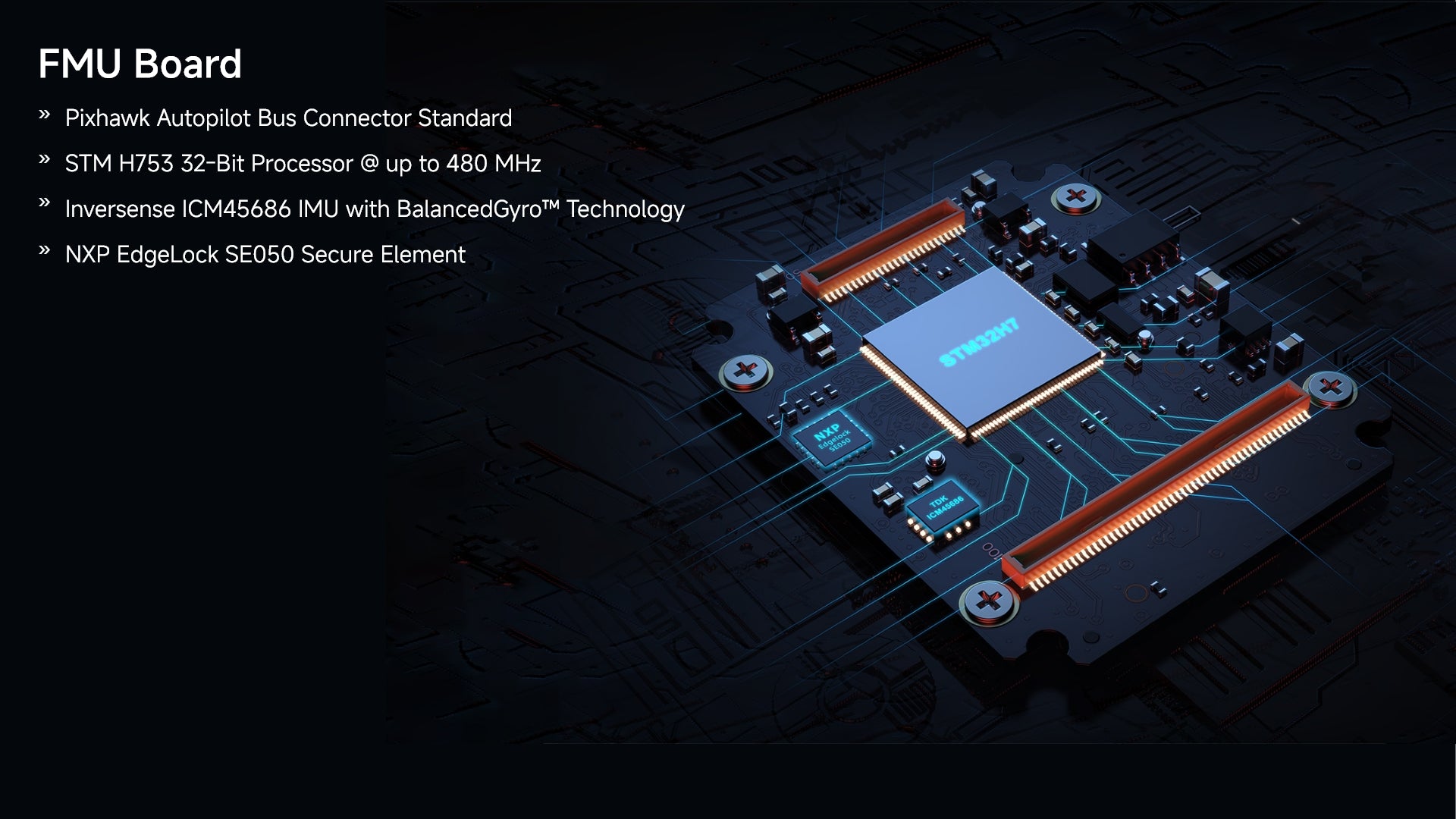

- Процессор FMU: STM32H753
- 32-разрядный процессор Arm® Cortex-M7®, 480 МГц, 2 МБ флэш-памяти, 1 МБ ОЗУ
- Процессор ввода-вывода: STM32F103
- 32-разрядный процессор Arm® Cortex-M3®, 72 МГц, 64 КБ SRAM
- Бортовые датчики
- Ускорение/Гироскоп: ADIS16470
- ±40г, Виброизолированный, промышленный ИНС
- Ускорение/гироскоп: IIM-42652
- ±16г, Виброизолированный, промышленный ИНС
- Ускорение/гироскоп: ICM-45686 с технологией BalancedGyro™
- ±32 г, с жестким креплением
- Барометр: ICP20100
- Барометр: BMP388
- Магазин: BMM150
Электрические характеристики
- Номинальное напряжение:
- Максимальное входное напряжение: 6 В
- Вход питания USB: 4,75 ~ 5,25 В
- Вход серворейки: 0 ~ 36 В
- Текущие рейтинги:
- Ограничитель выходного тока Telem1: 1,5А
- Комбинированный ограничитель выходного тока для всех остальных портов: 1,5 А
Механические характеристики
- Размеры

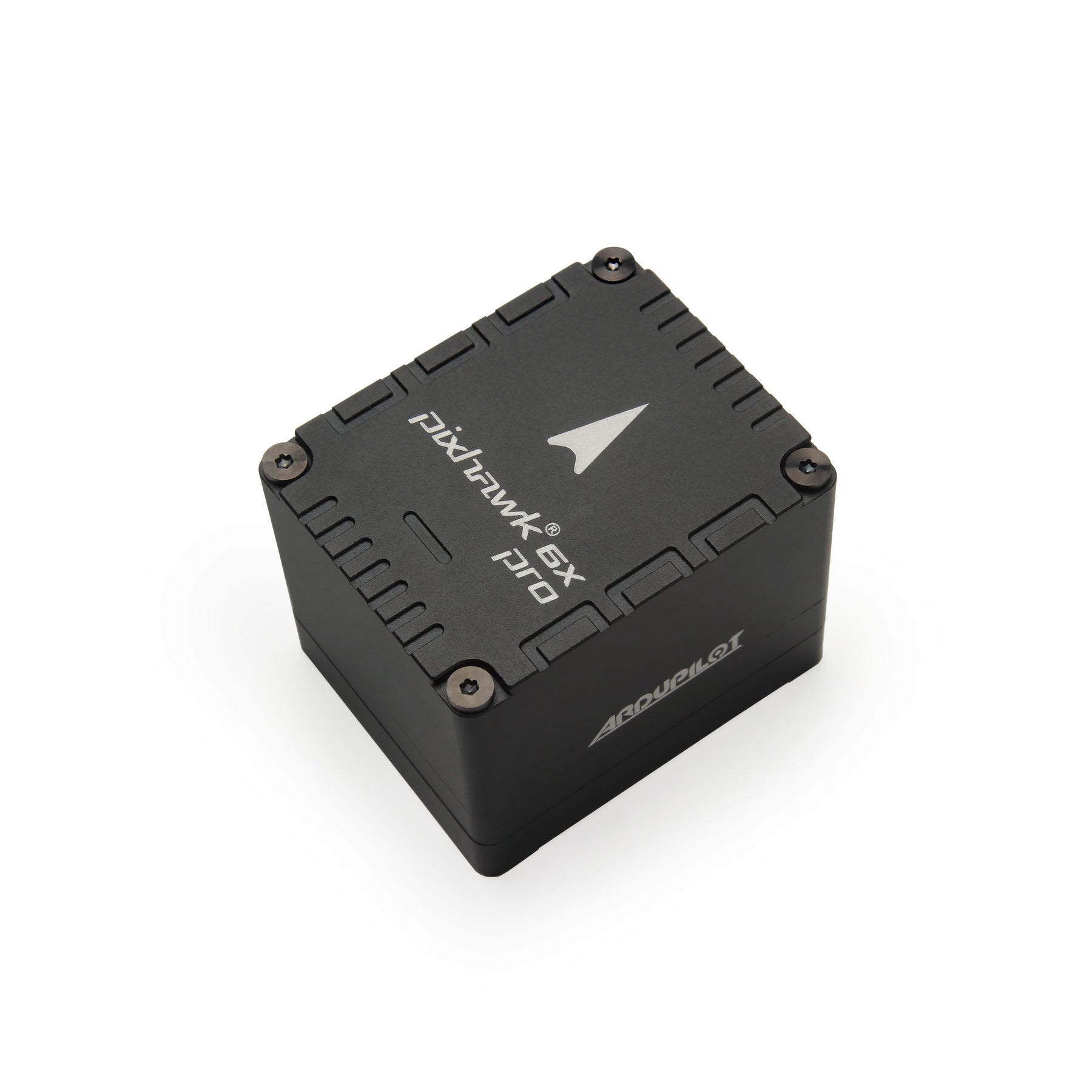

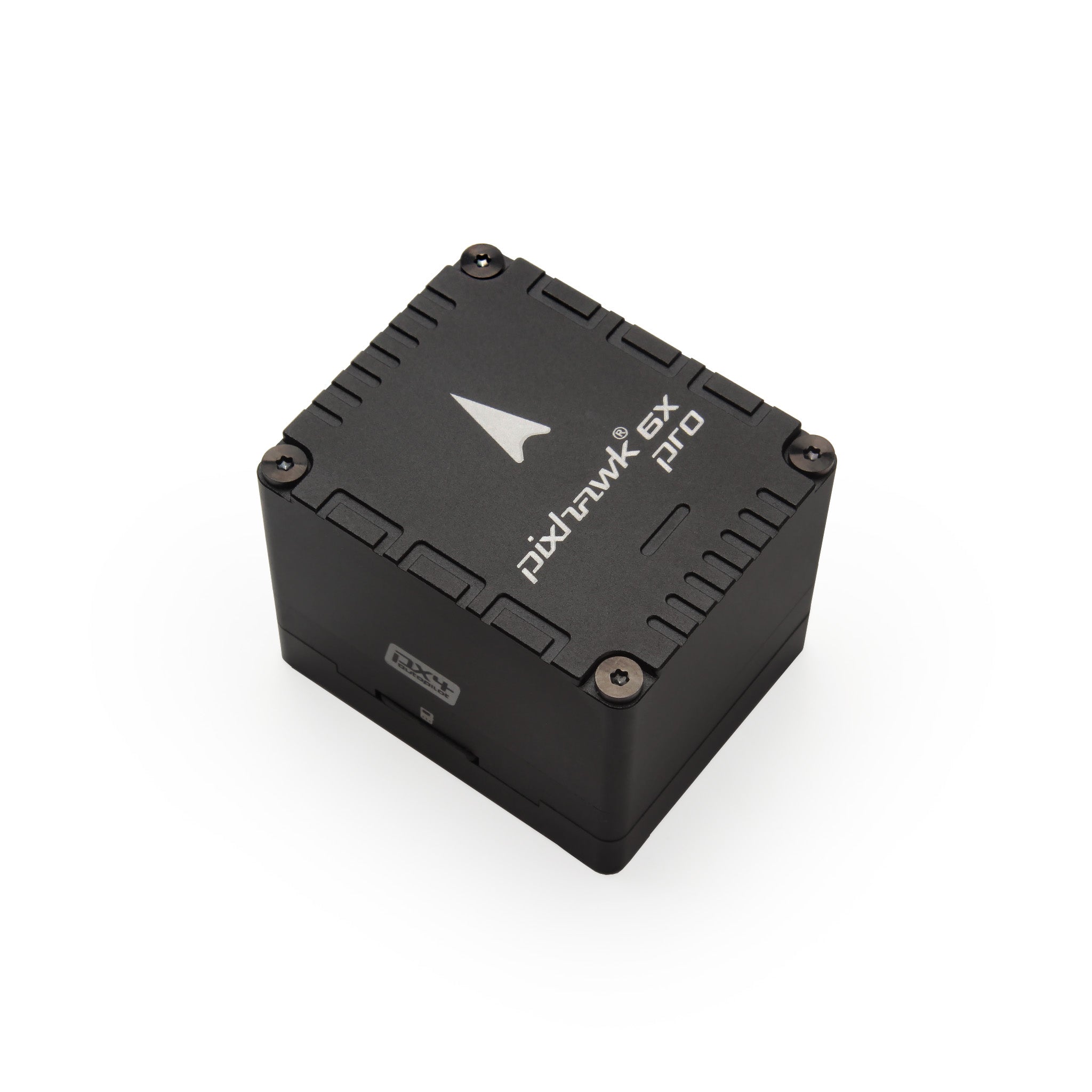

- Модуль полетного контроллера: 38,8 x 31,8 x 14,6 мм

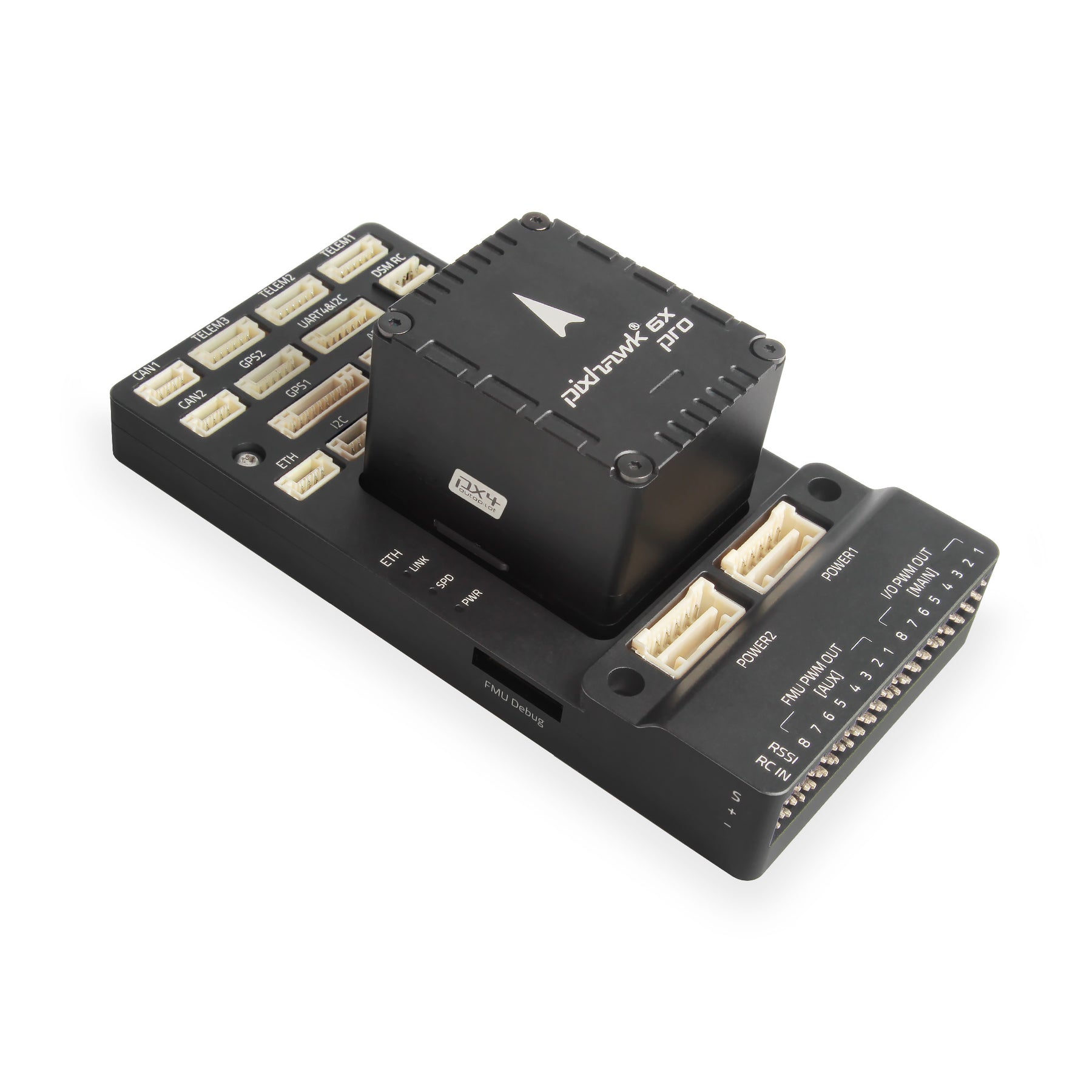

- Стандартный плинтус: 52,4 x 103,4 x 16,7 мм
- Мини-плинтус: 43,4 x 72,8 x 14,2 мм

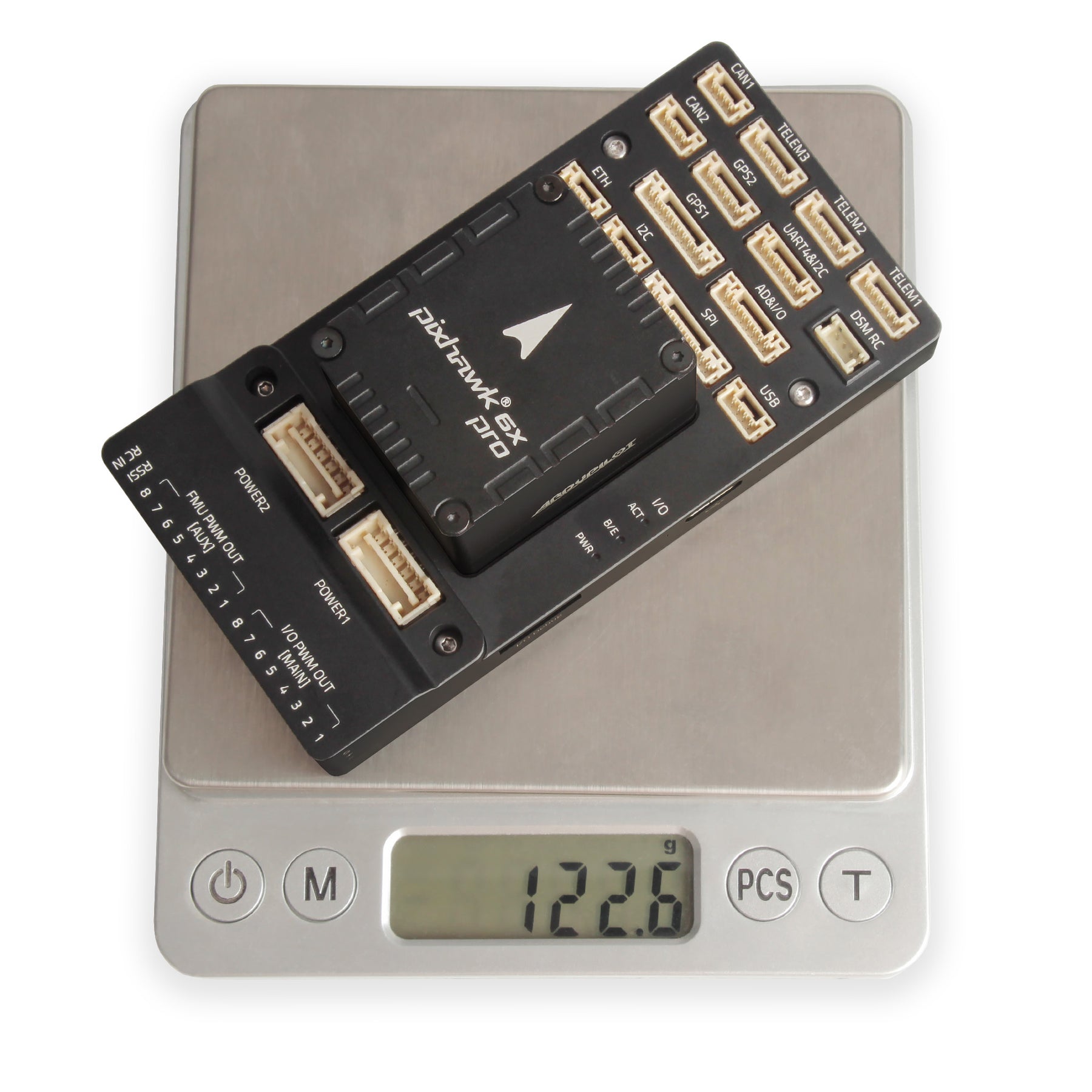

- Вес
- Модуль полетного контроллера: 23 г
- Стандартный плинтус: 51 г
- Мини-плинтус: 26,5 г
Ссылки:
- Данные испытаний изоляционных материалов
- Сравнительная таблица силовых модулей
- Размеры
- Руководство по PX4 и Ardupilot
- Пример электрической схемы
- Поддержка встроенного ПО

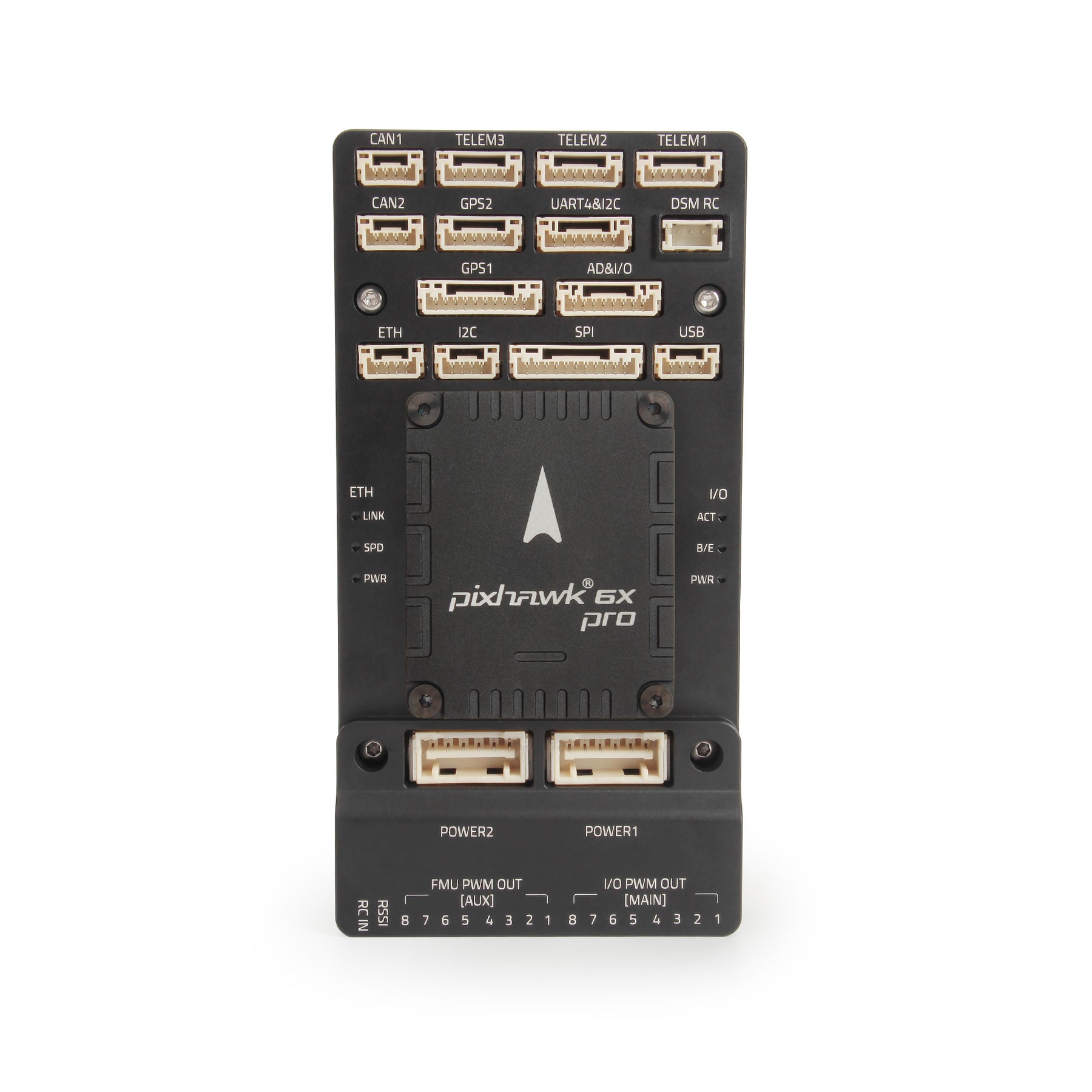

- Порты для плинтусных плат Pixhawk
- Руководство по настройке силового модуля
В коплект входит
Артикул 11070 включает в себя:

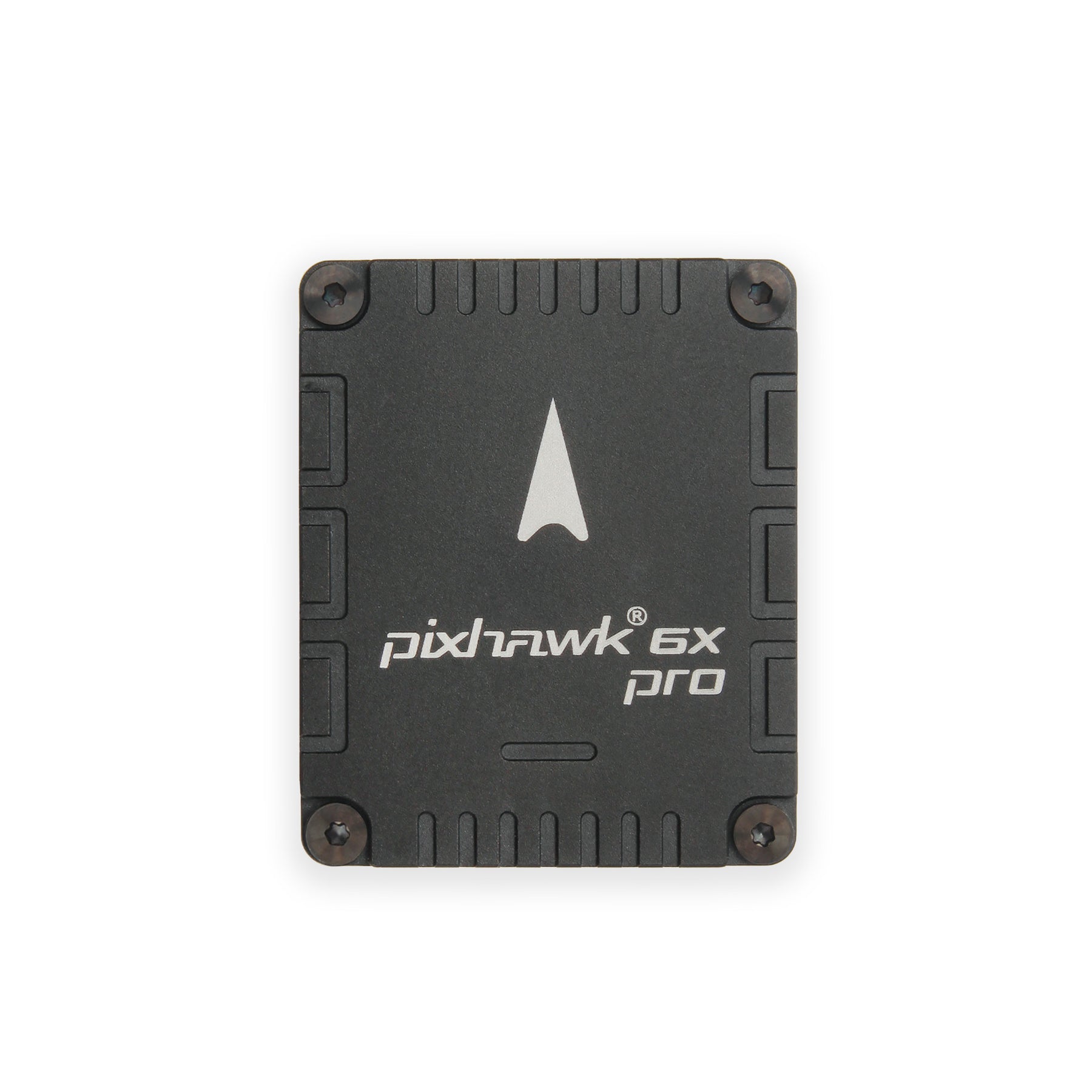

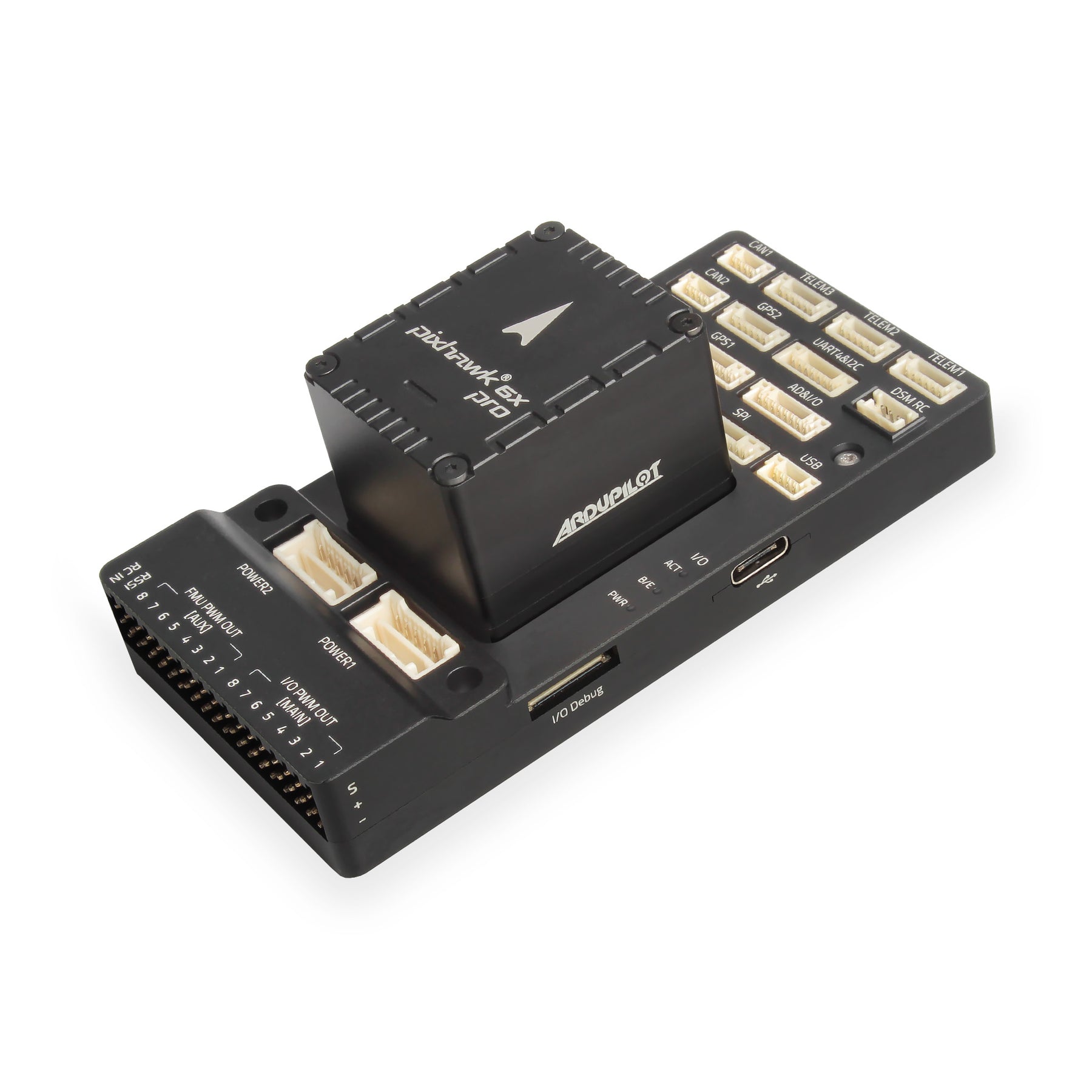

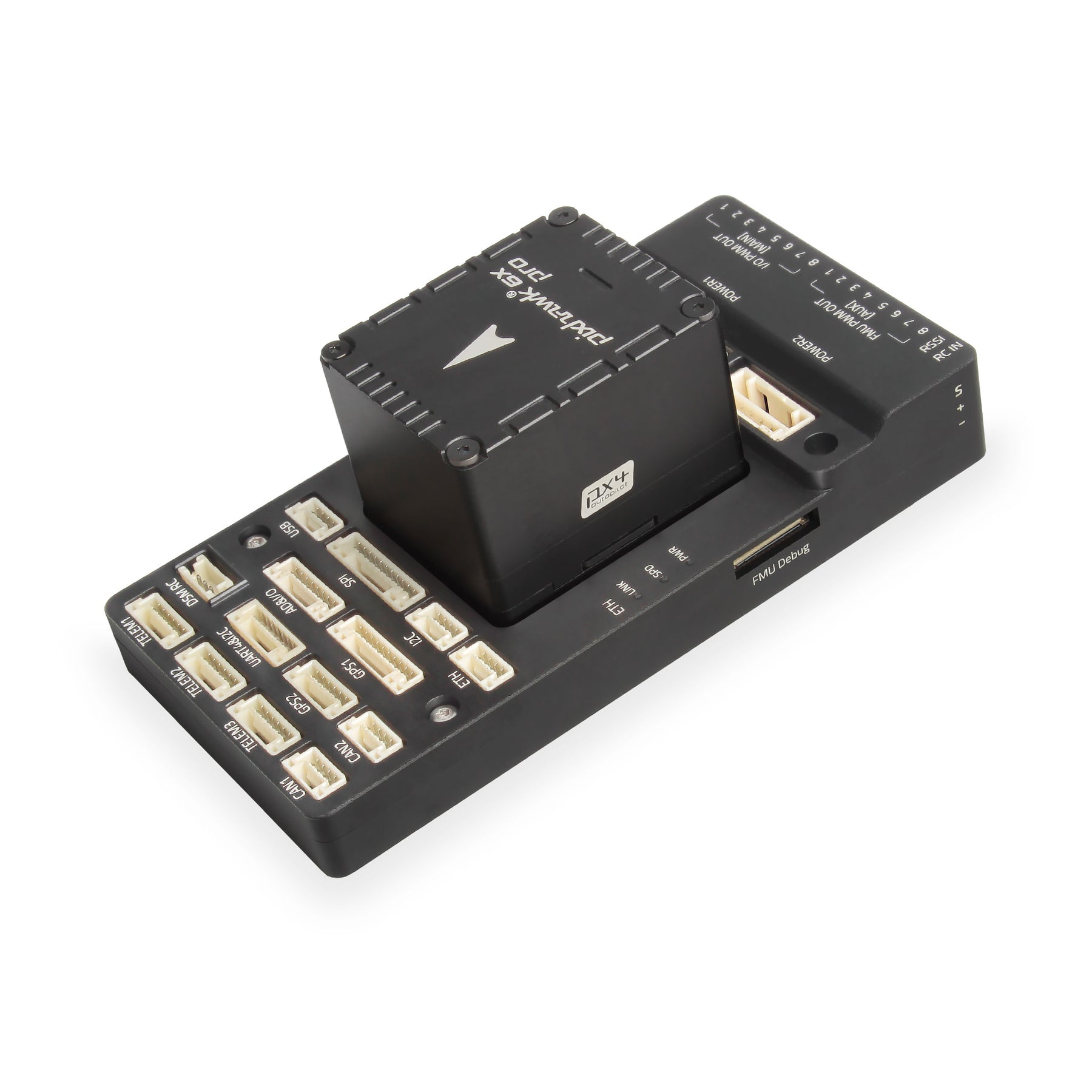

- Модуль полетного контроллера Pixhawk 6X Pro

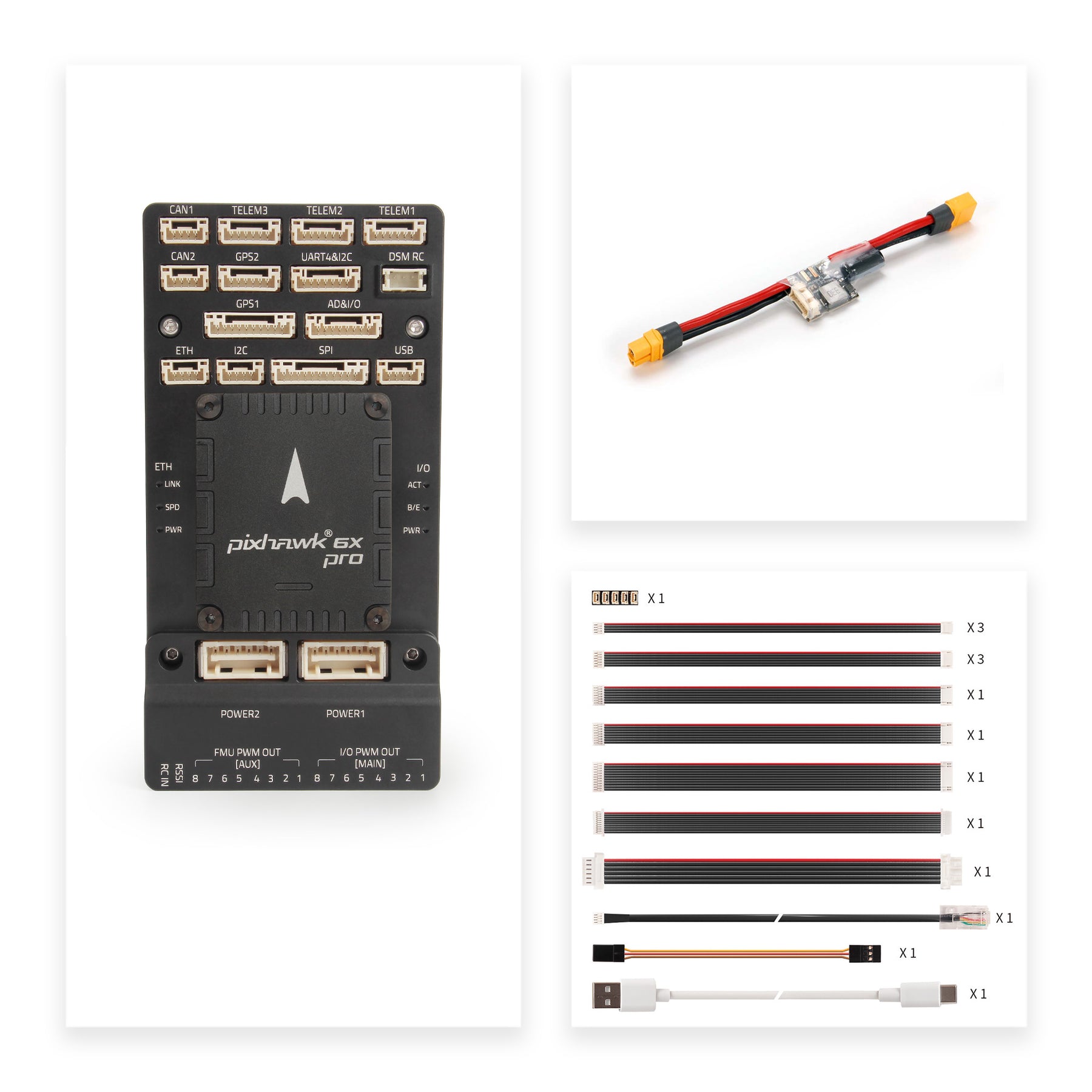

Артикул 20260/20261 включает в себя:
-
Модуль полетного контроллера Pixhawk 6X Pro
-
Комплект кабелей
