Обзор

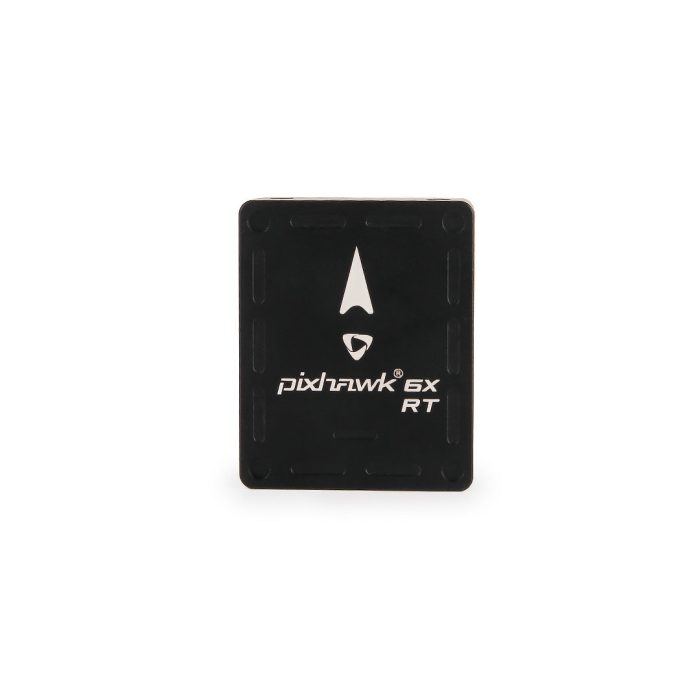

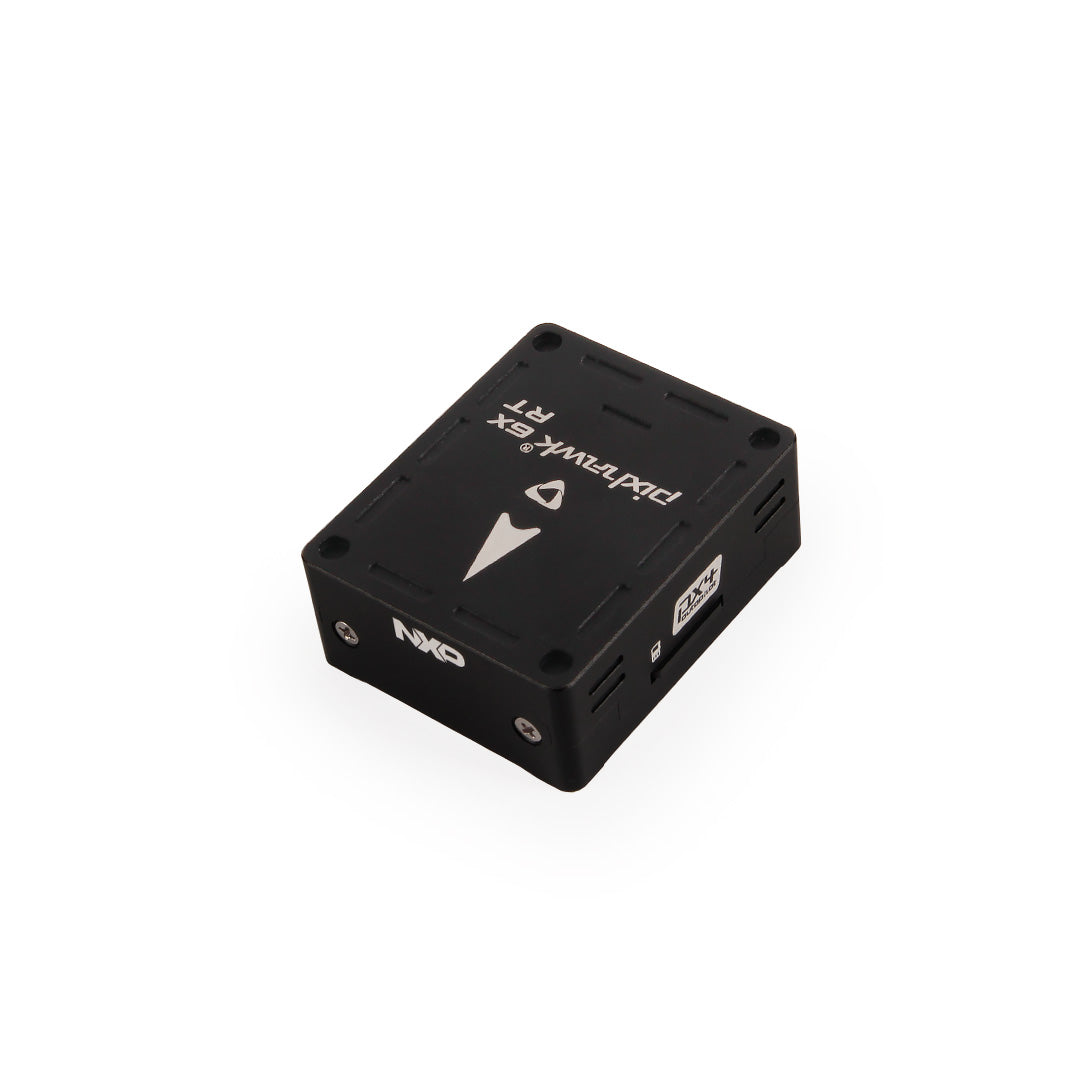

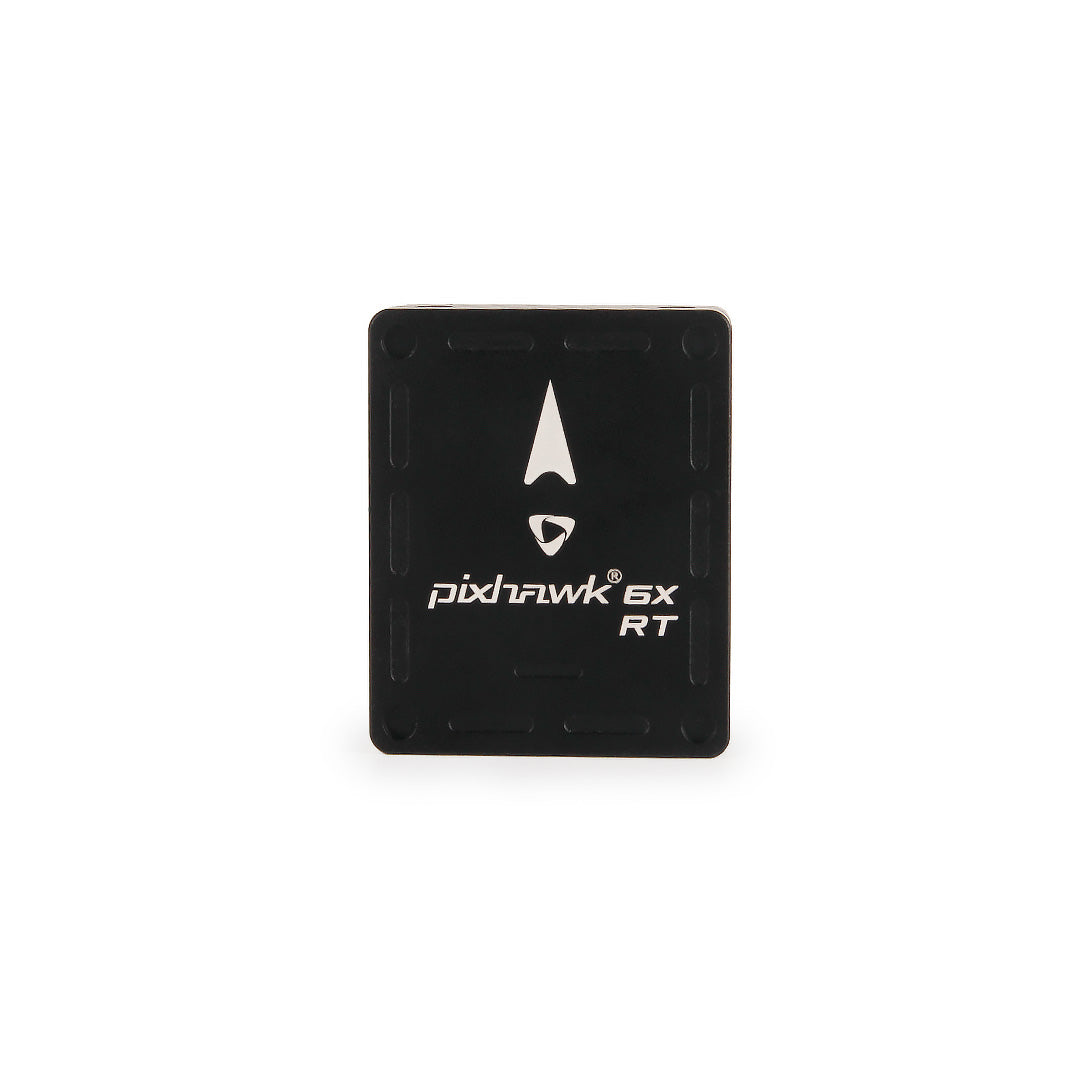

Pixhawk 6X-RT основан на открытом стандарте Pixhawk® FMUv6X-RT и стандарте шины автопилота Pixhawk®. Он поставляется с предустановленным автопилотом® PX4. Внутри полетного контроллера Pixhawk 6X-RT вы можете найти микроконтроллер i.MXRT1176 на базе NXP в сочетании с сенсорными технологиями от Bosch® и InvenSense®, что обеспечивает гибкость и надежность для управления любым автономным транспортным средством.
Микроконтроллер i.MXRT1176 содержит Arm Cortex-M7® с частотой 1 ГГц и Cortex-M4 с частотой 400 МГц. Он имеет 2 МБ SRAM и 64 МБ Octal SPI Flash. Благодаря обновленной вычислительной мощности разработчики могут быть более продуктивными и эффективными при разработке, что позволяет использовать сложные алгоритмы и модели.
Он включает в себя высокопроизводительные ИНС с низким уровнем шума, предназначенные для лучшей стабилизации, и имеет тройные резервные ИНС и барометры с двойным резервированием на отдельных шинах. Когда автопилот обнаруживает неисправность датчика, система плавно переключается на другой для поддержания надежности управления полетом. Независимый LDO питает каждый комплект датчиков с независимым регулированием мощности. Система виброизоляции для фильтрации высокочастотных вибраций и снижения уровня шума для обеспечения точных показаний, что позволяет транспортным средствам достигать лучших общих летных характеристик. Теперь возможна встроенная система Microchip Ethernet PHY, высокоскоростная связь с бортовыми компьютерами через Ethernet.

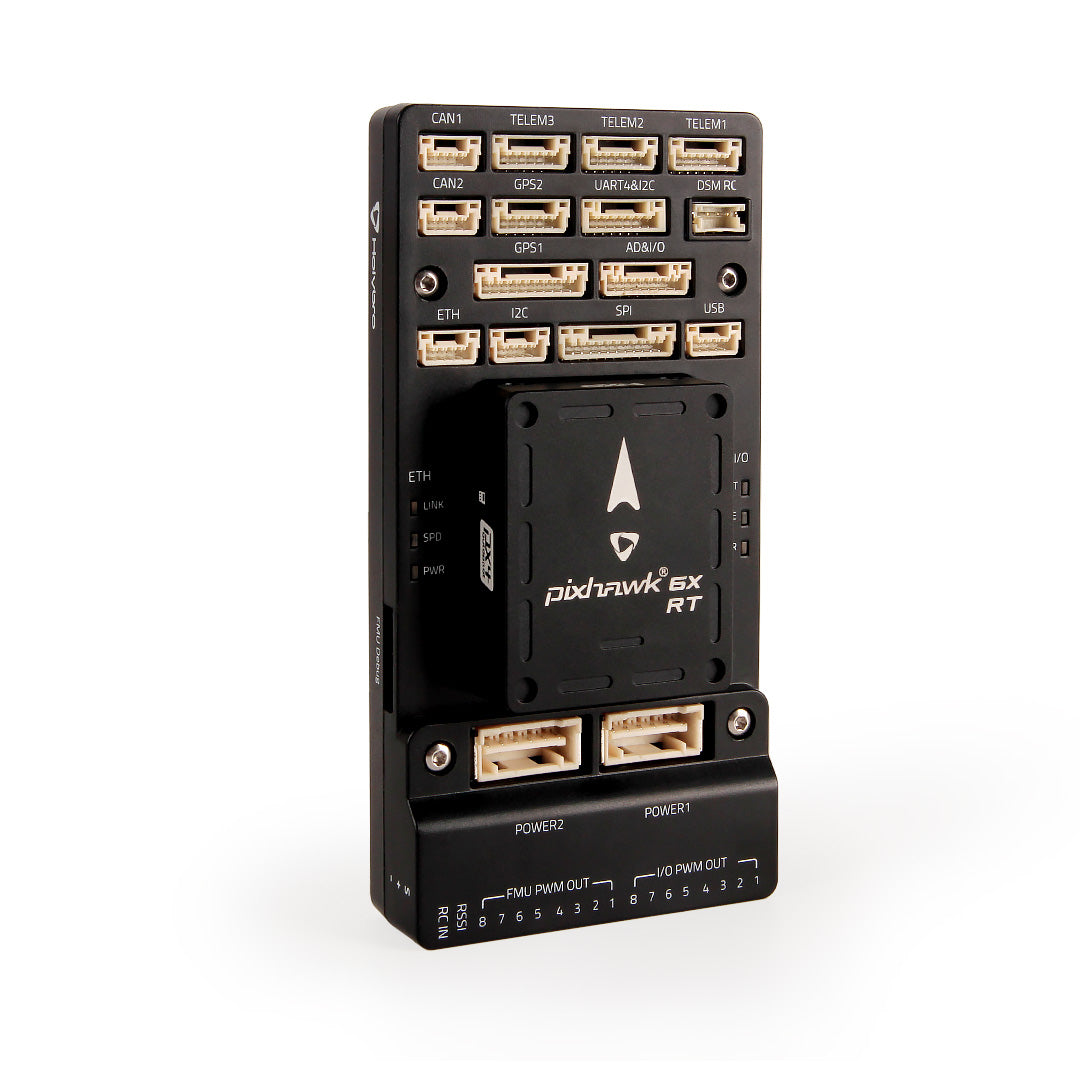

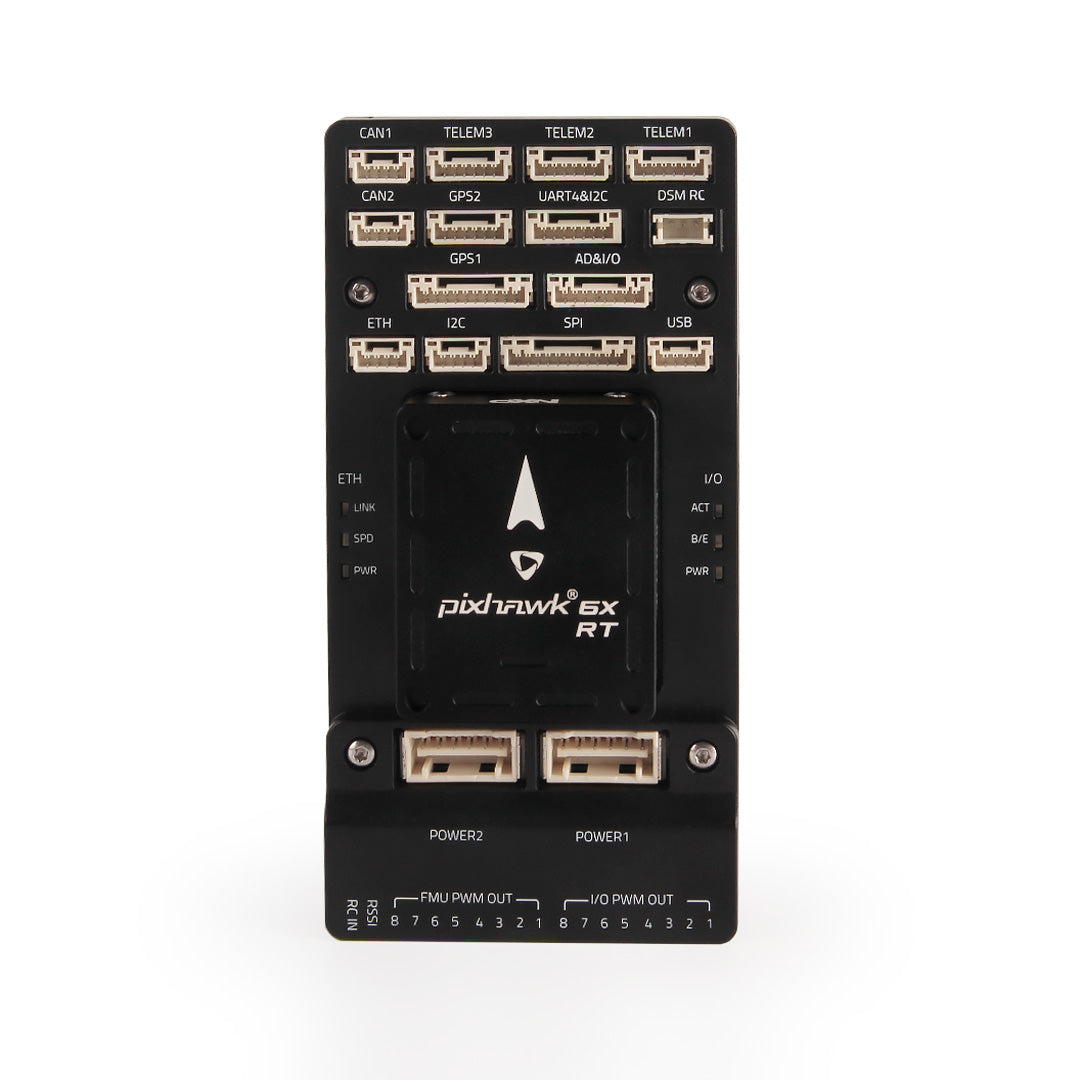

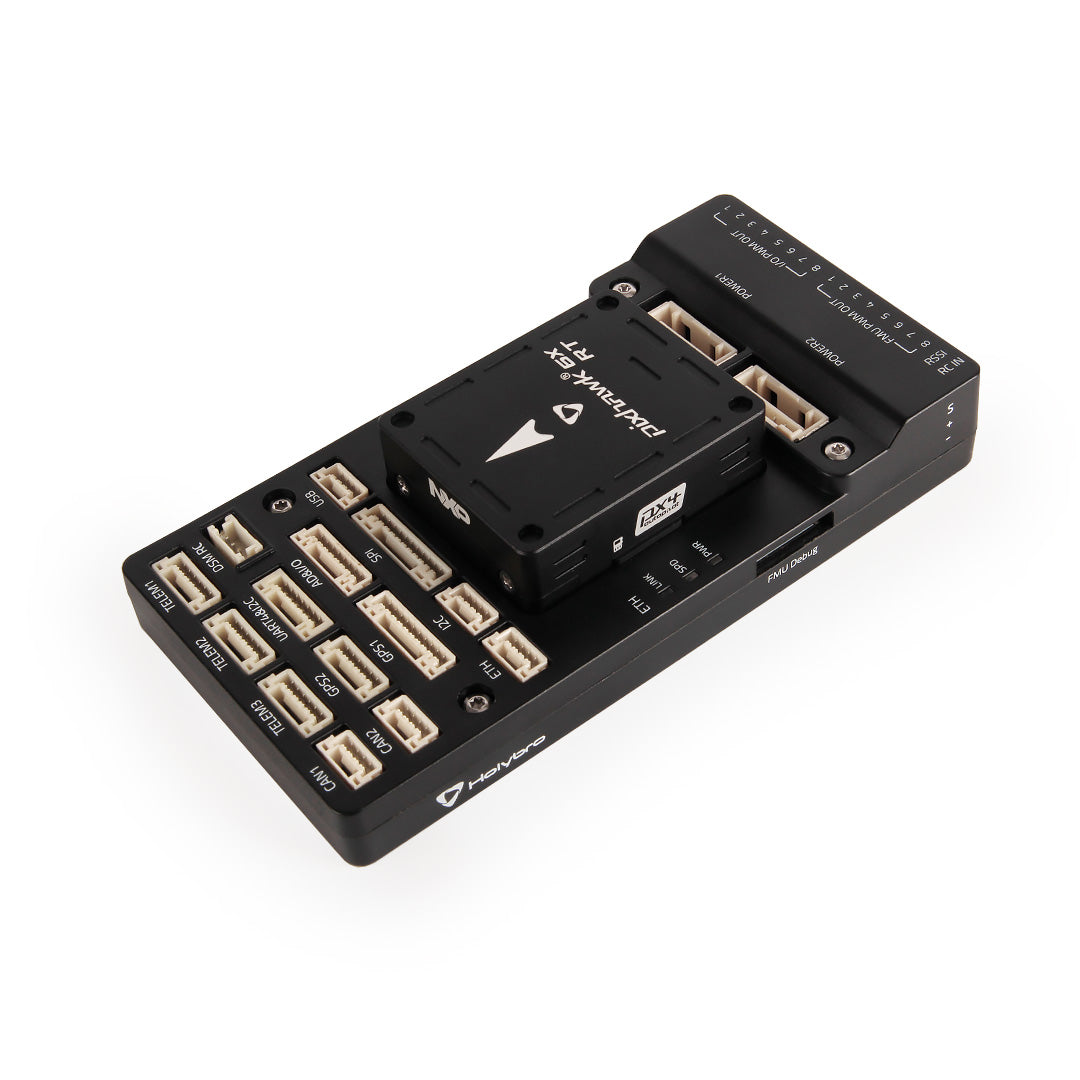

Тем Pixhawk 6X-RT идеально подходит для разработчиков в корпоративных исследовательских лабораториях, стартапах, академических кругах (научных сотрудниках, профессорах, студентах) и коммерческих приложениях. Этот полетный контроллер совместим с любой плинтусной платой, использующей шину автопилота Pixhawk, например с базовой платой Pixhawk, мини-базовой платой Pixhawk и базовой платой Pixhawk RPi CM4.
Ключевые моменты проектирования
- Высокопроизводительный двухъядерный процессор i.MXRT1176 с ядром Cortex-M7 @ 1 ГГц – Cortex-M4 @ 400 МГц

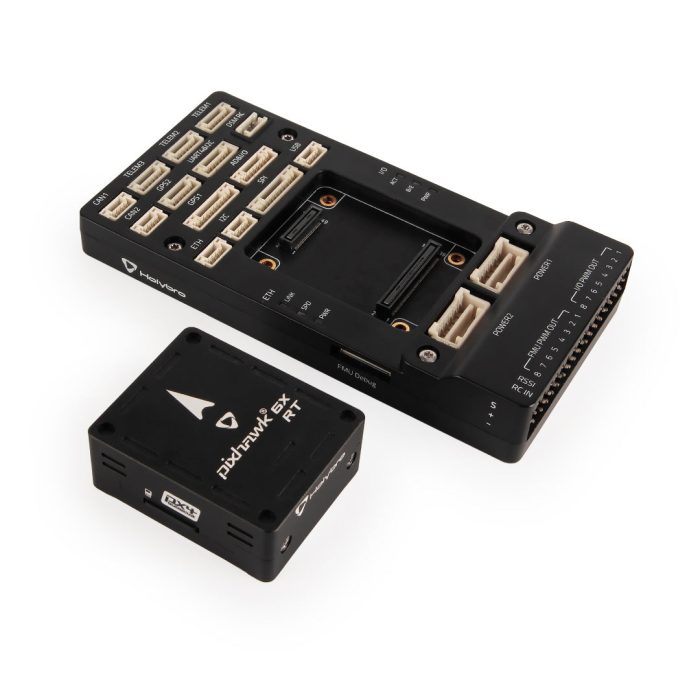

- Модульный полетный контроллер: отдельные системы IMU, FMU и Base, соединенные 100-контактным и 50-контактным разъемами шины автопилота Pixhawk®.
- Резервирование: 3 датчика IMU и 2 датчика барометра на отдельных шинах
- Тройное резервирование: полностью изолированные домены датчиков с отдельными шинами и раздельным управлением питанием
- Система виброизоляции для фильтрации высокочастотных вибраций и снижения уровня шума для обеспечения точных показаний
- Интерфейс Ethernet для высокоскоростной интеграции бортового компьютера
- Температура ИНС контролируется встроенными нагревательными резисторами, что обеспечивает оптимальную рабочую температуру ИНС
- Аппаратный элемент безопасности NXP EdgeLock SE051 является расширениемшироко известного семейства защищенных элементов EdgeLock SE050 Plug & Trust, поддерживает обновления апплетов в полевых условиях и обеспечивает проверенную безопасность, сертифицированную по CC EAL 6+, с AVA_VAN.5 до уровня ОС, для надежной защиты от самых последних сценариев атак. Например, для безопасного хранения идентификатора оператора
Заметка:
- Эта версия для разработчиков предназначена для ранних пользователей, пока мы продолжаем накапливать часы летных испытаний
- Этот полетный контроллер в настоящее время поддерживается только в полетном стеке PX4. (Целевая прошивка: FMUv6xrt). В Ardupilot не поддерживается.
- Этот полетный контроллер использует цифровой силовой модуль (такой же, как и Pixhawk 6X, полный список можно найти здесь) Сравнительная таблица силовых модулей
Спецификация
- MCU: i.MXRT1176
- Cortex-M7 @ 1 ГГц
- Cortex-M4 @ 400 МГц
- 2 МБ SRAM
- 64 МБ флэш-памяти Octal SPI
- Процессор ввода-вывода: STM32F103
- 32-разрядный процессор Arm® Cortex-M3®, 72 МГц, 64 КБ SRAM
- Бортовые датчики
- Ускорение/гироскоп: BMI088
- Ускорение/гироскоп: ICM-42670-P
- Ускорение/гироскоп: ICM-42686-P
- Магазин: BMM150
- Барометр: 2x BMP388
- Аппаратный элемент безопасности
- NXP EdgeLock SE051C2
- Интерфейс SDHC
- 12-канальный ШИМ
- 8x UART
- 4x I2C
- 6x SPI
- 3 разъема CAN-FD
- RMII 100M Ethernet
- Порт USB
- Поддержка программного обеспечения с открытым исходным кодом
- Автопилот PX4
- ОСРВ NuttX
- ОСРВ «Зефир»
SKU20257 Стандартный комплект / Мини-набор SKU258 включает в себя:
-
Модуль полетного контроллера Pixhawk 6X-RT
-
Стандартная база/Мини-база Pixhawk
- PM02D Высоковольтный силовой модуль
-
Комплект кабелей
Ссылка для справки:
- Инструкция по прошивке (Github)
- PX4 на микроконтроллере NXP IMXRT1176 1 ГГц — Слайды презентации NXP
- i.MX РТ1176 – страница продукта Кроссоверный микроконтроллер 1 ГГц с ядрами Arm Cortex®®
- EdgeLock® SE051: проверенное, простое в использовании решение для обеспечения безопасности Интернета вещей с поддержкой обновления и пользовательских апплетов
