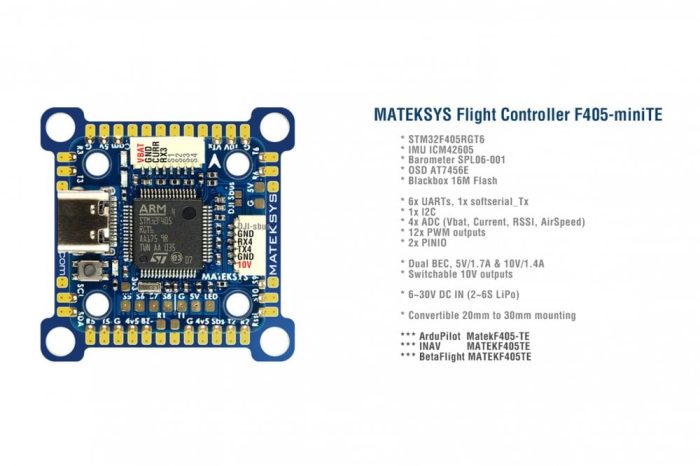

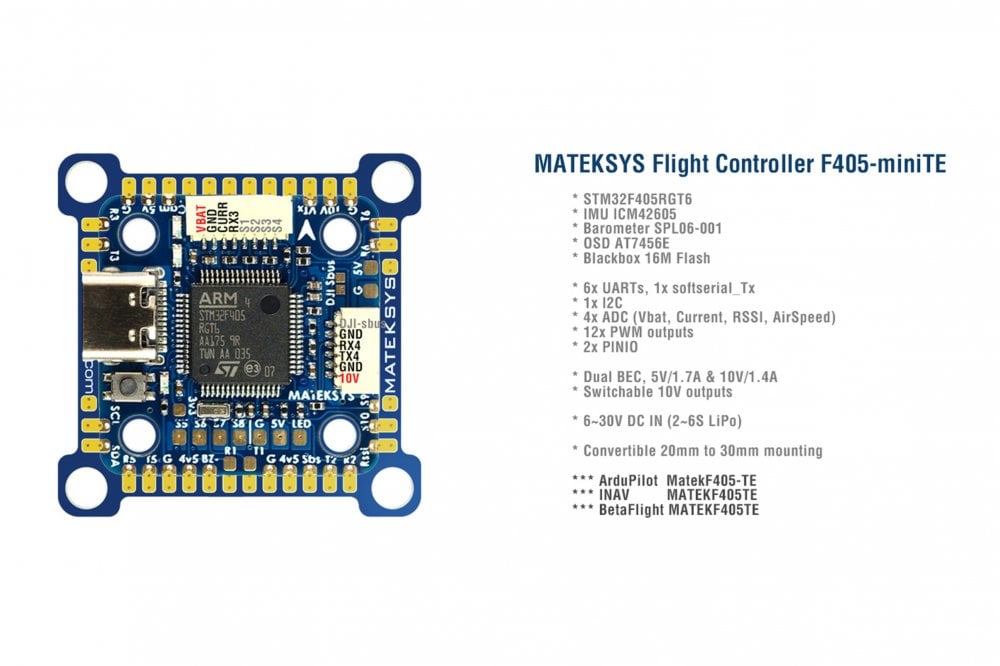

Полетный контроллер F405-miniTE компании Matek Systems
Новые возможности F405-miniTE по сравнению с F722-miniSE (EOL)
- F405 имеет 1 МБ флэш-памяти, которая может работать с ArduPilot. даже с прошивкой INAV некоторые функции будут удалены на F722 из-за ограниченной вспышки.
- Преимуществом F722 является то, что все UART имеют встроенную инверсию, которая не нужна, когда протокол CRSF широко используется на новых приемниках.
- Переработанный MATEKF405TE мишени с поддержкой 8-кратного двунаправленного DSHOT.
- Поддержка воздушного блока DJI PnP и 10 В BEC для экранного меню DJI или аналогового VTX
- По сравнению с F722-miniSE с 8 двигателями или 6 двигателями + 2 сервоприводами, F405-miniTE поддерживает 8 двигателей + 3 сервопривода в мультироторном смесителе INAV/BF
- InvenSense GEN3 IMU ICM42605
Технические характеристики FC
- MCU: STM32F405RGT6
- ИДУ: ICM42605
- Экранное меню: AT7456E
- Баро: Goertek SPL06-001 (I2C)
- Черный ящик: 16-мегабайтная флэш-память
- 6x UART, 1x Softserial_Tx опция
- 12 выходов ШИМ (8 выходов Dshot)
- 1x I2C
- 4x АЦП (VBAT, ток, RSSI, воздушная скорость)
- 2x ПИНИО
- 1x SH1.0_8pin разъем (Vbat/G/Curr/R3/S1/S2/S3/S4)
- 1x SH1.0_6pin разъем для воздушного блока FPV DJI
- 3x светодиода для FC STATUS (синий, зеленый) и индикатор 3,3 В (красный)
- Два BEC, 5 В 1,7 А и 10 В 1,4 А
- Выход 10 В с возможностью включения/выключения
- Трансформируемый монтаж от 20 мм до 30,5 мм
Сила
- Вход: 6 ~ 30 В (2 ~ S LiPo)
- BEC: 5 В 1,7 А, макс. 2 А
- BEC: 10 В 1,4 А для воздушного блока VTX или DJI
- Для стабильного выхода 10 В входное напряжение должно > 11 В, когда входное напряжение =
- Датчик напряжения батареи: 1K:20K (шкала INAV 2100, шкала BF 210)
- Нет встроенного датчика тока, поддерживает внешний датчик тока PDB/4in1
Микропрограммное обеспечение
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE (пока недоступно в конфигураторе INAV)
- Бета-версия: MATEKF405TE
Физический
Установка
- 20 x 20 мм/Φ3 мм с кремниевыми втулками
- 20 x 20 мм/Φ2 мм с втулками из кремния и латуни
- 30,5 x 30,5 мм/Φ3 мм с переходной пластиной и кремниевыми втулками
Размеры: 28 x 28 мм
Вес: 5 г
Включая
- 1x FC F405-miniTE
- 1x 20 мм на 30,5 мм переходная пластина (синяя печатная плата)
- 6x Кремниевые втулки от M4 до M3
- 6x латунные втулки от M3 до M2
- 1x SH1.0_8pin кабель 5 см (включая 2 8-контактных разъема) для ESC 4 в 1
- 1x кабель SH1.0_6pin-GH1.25_8pin 8 см для воздушного блока DJI
