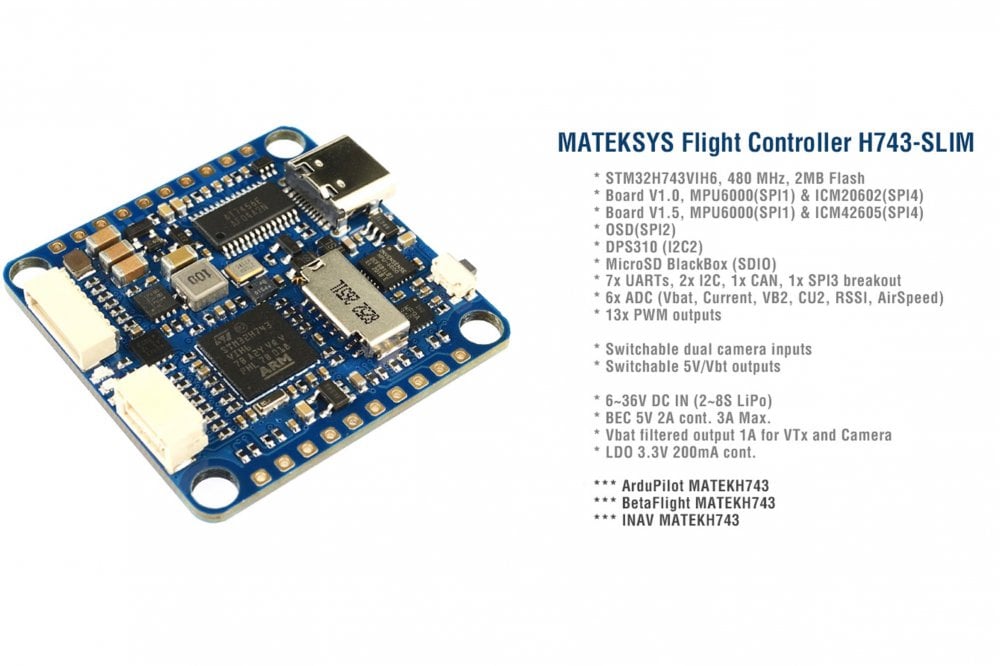

— Полетный контроллер H743-SLIM-V3

Технические характеристики FC

• MCU: STM32H743VIH6, 480 МГц, 1 МБ ОЗУ, 2 МБ флэш-памяти
• Плата V1.0 IMU: MPU6000 (SPI1) и ICM20602 (SPI4)
• Плата V1.5 IMU: MPU6000 (SPI1) и ICM42605 (SPI4)
• Баро: Infineon DPS310 (I2C2)
• Экранное меню: AT7456E (SPI2)
• Черный ящик: разъем для карты MicroSD (SDIO)
• 7x Uarts (1,2,3,4,6,7,8) со встроенной инверсией.
• 13 выходов ШИМ (включая «светодиодную» панель)
• 2x I2C
• 1x CAN
• 6x АЦП (VBAT, ток, RSSI, аналоговый AirSpeed, Vbat2, Cur2)
• 3x светодиода для FC STATUS (синий, красный) и индикатор 3,3 В (красный)
• 1x прорыв SPI3
• USB Type-C (USB2.0)
• 1x разъем JST-SH1.0_8pin (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
• 1x разъем JST-GH1.25_4pin (5V/CAN-H/CAN-L/G)
• Переключатель входов для двух камер
• Переключатель включения/выключения питания с фильтрацией 5 В/В
• DJI FPV OSD поддерживается любым запасным UART

Сила

• Вход Vbat: 6 ~ 36 В (2 ~ 8S LiPo)
• BEC: 5 В 2 А, непрерывный (макс. 3 А)
• LDO 3,3 В: макс. 200 мА
• Нет встроенного датчика тока
• Контактная площадка АЦП Vbat2 поддерживает макс. 69 В (делитель напряжения: 1K:20K)
• Статическая мощность: 200mA@5V с Betaflight, 150mA@5V с ArduPilot

Прошивка FC

• ArduPilot (ChiBiOS): MATEKH743
• Бета-версия: MATEKH743
• INAV: MATEKH743

Физический

• Монтаж: 30,5 x 30,5 мм, Φ4 мм с втулками Φ3 мм
• Размеры: 36 x 36 x 5 мм
• Вес: 7гр

Включая

• 1x H743-SLIM
• 6x Кремниевые втулки от M4 до M3
• 1x кабель JST-SH1.0_8pin, 5 см
• 2 разъема JST-SH1.0_8pin
• 1x кабель JST-GH-4P — JST-GH-4P для порта CAN, 20 см
