Силовой модуль PM02D
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
- — Версия PM02D HV поддерживается PX4. Для Ardupilot он поддерживается в версии 4.4 и выше. Полное руководство по настройке можно найти здесь.
- — Этот PM использует цифровой сигнал I2C и не совместим с полетным контроллером, использующим аналоговые PM, такими как Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5 или полетные контроллеры Durandal.
Описание

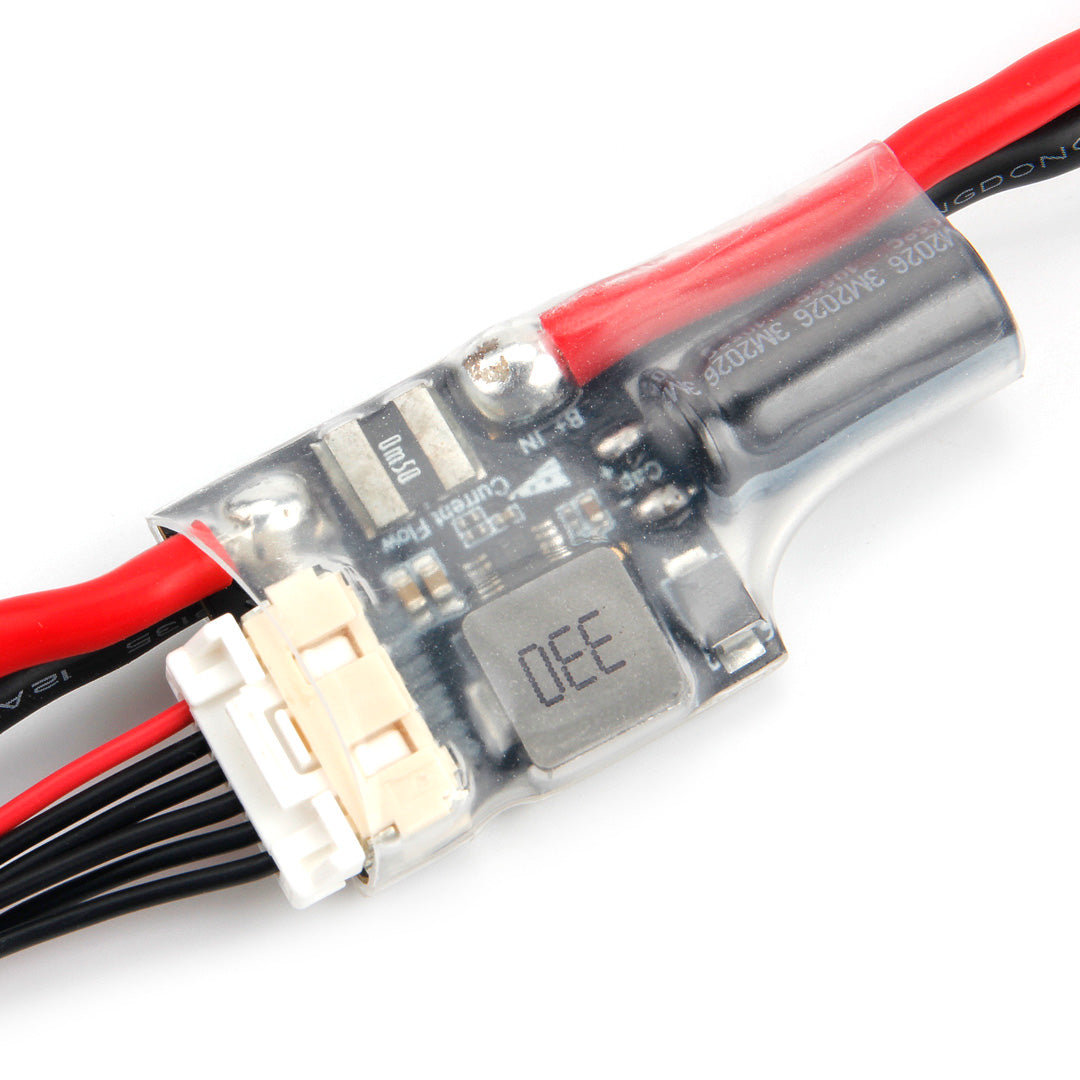

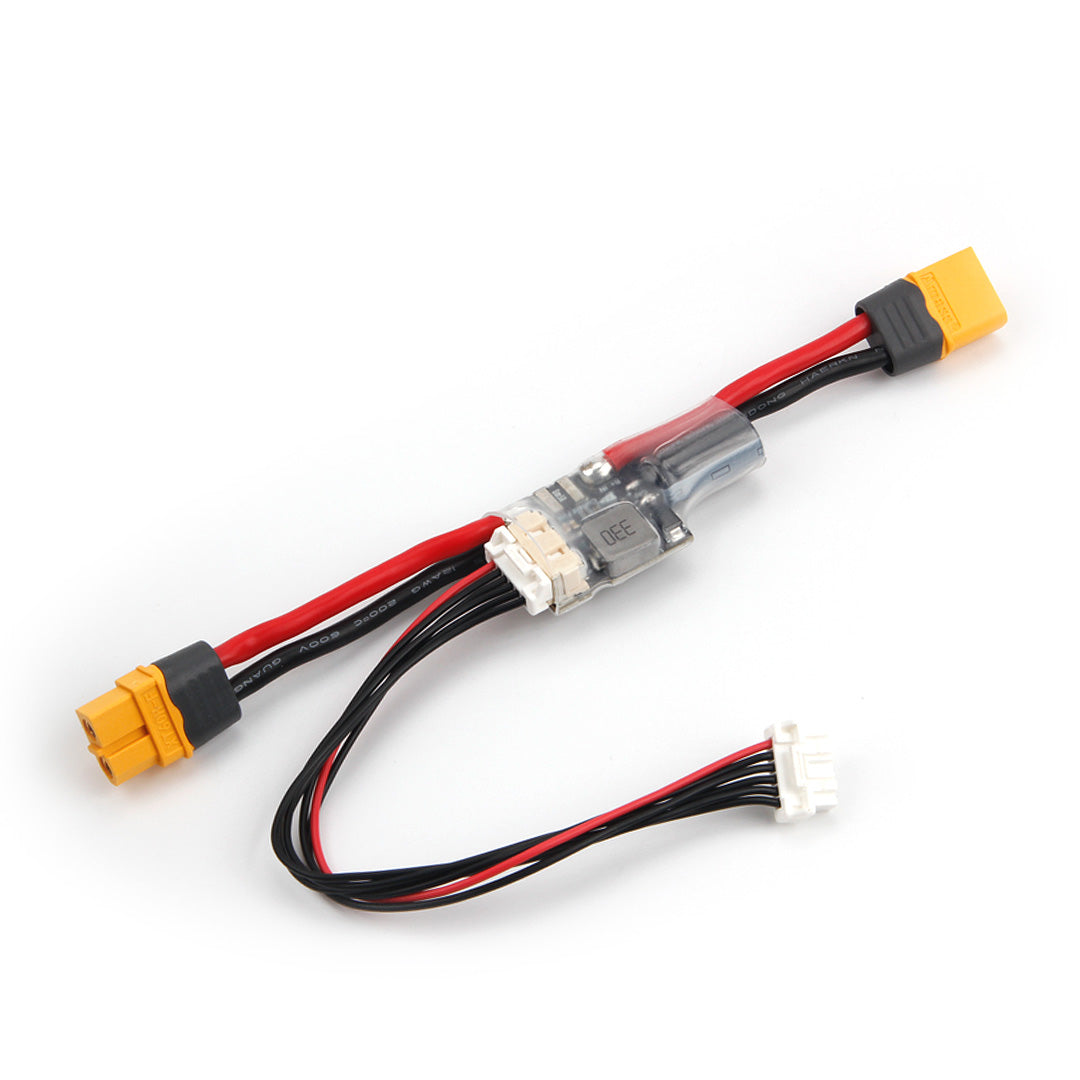

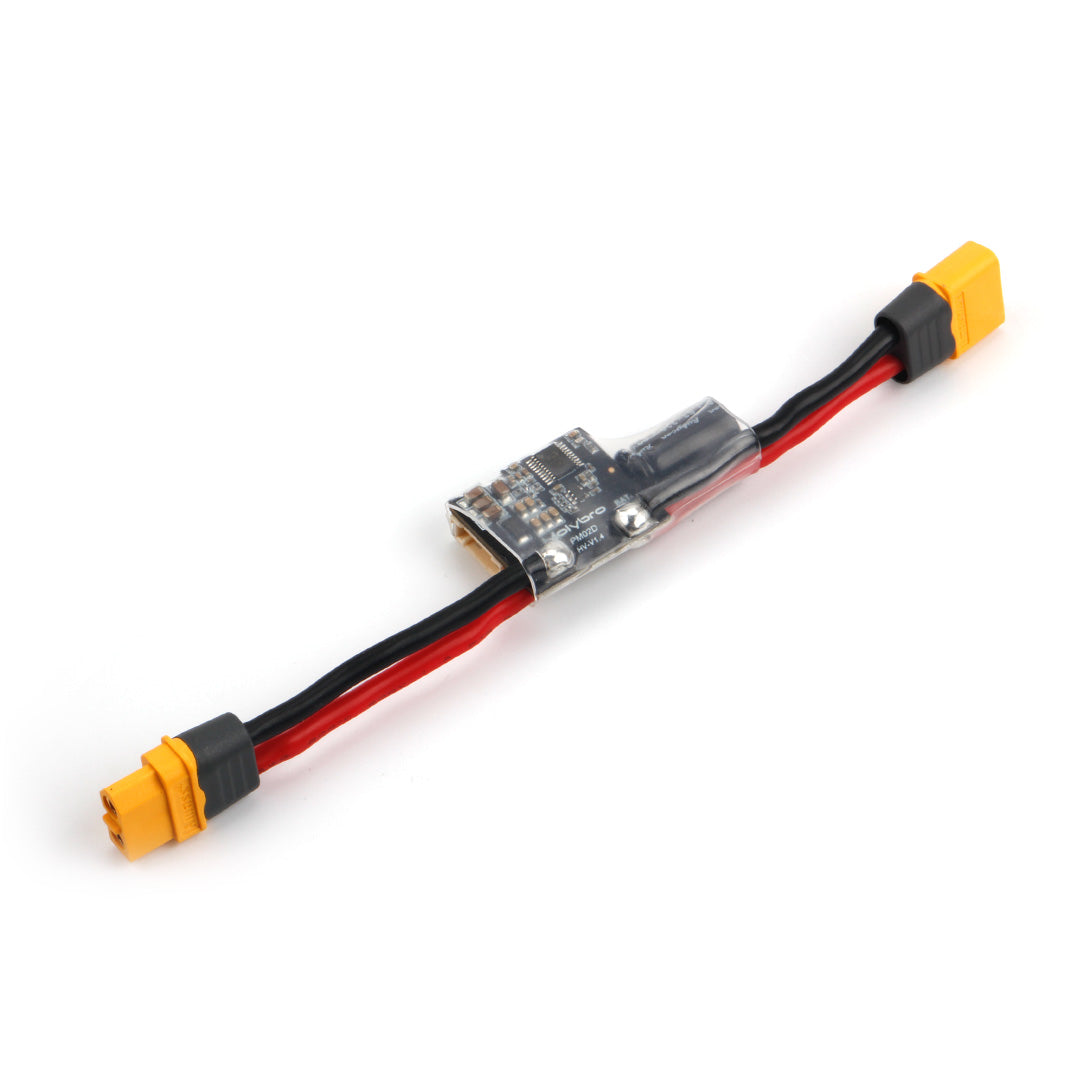

PM02D обеспечивает регулируемый источник питания для Pixhawk® 5X и 6X отбатарея а также измерения потребляемого тока и напряжения батареи через 6-контактный кабель. Бортовой импульсный стабилизатор выдает 5,2 В и максимум 3 А от LiPo аккумуляторов до 12S (HV). Силовой модуль поставляется в полностью собранном виде с разъемами XT60, обернутыми в термоусадочную трубку для защиты от физических повреждений.
Он не предназначен для питания сервоприводов, пожалуйста, используйте для этого ESC/BEC вашего самолета. Разъем Molex CLIK-Mate Wire-to-Board с шагом 2,00 мм рассчитан на ток 3,0 А на контакт.
Спецификация
- Входное напряжение
- РМ: 2С-6С (снят с производства)

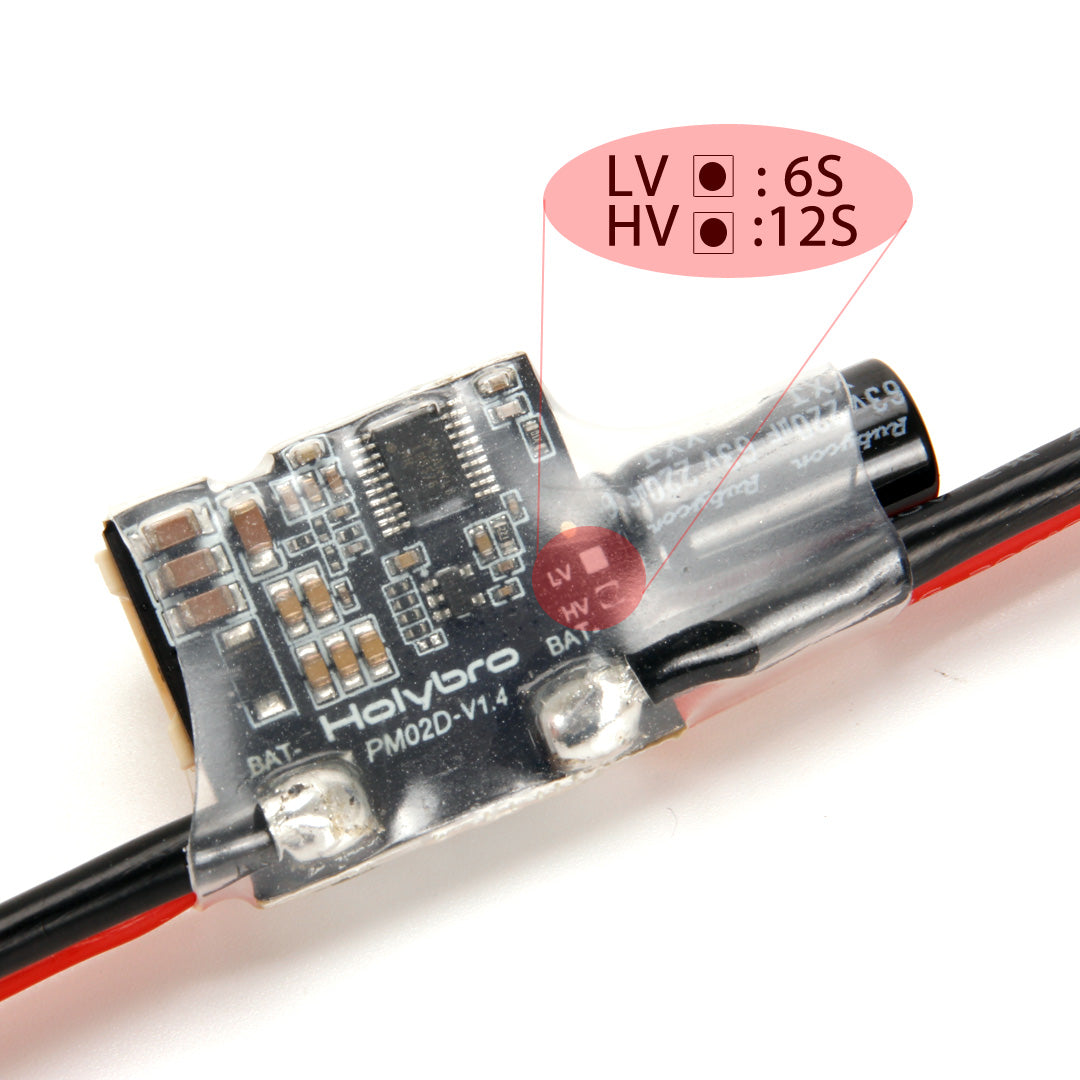

- ВН: 2С-12С
- Номинальный ток на печатной плате: 60 А
- Номинальный пиковый ток печатной платы: 100 А (
- Измерение максимального тока:
- LV: 164A (Снято с производства)
- HV: 327А
- Монитор напряжения и тока с интерфейсом, совместимым с I2C
- Выходы 5,2 В и 3 А макс.
- Вес: 20гр
Текущий рейтинг:
PM02D поставляется с вилками XT60 с 14 силиконовыми проводами AWG, рассчитанными на постоянный ток 30 А и пиковый ток 60 А (эту диаграмму как на справочную.

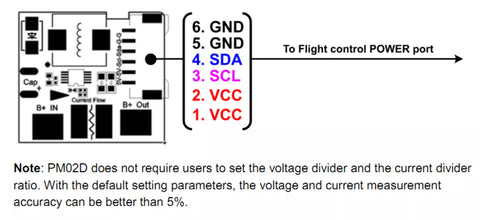

ПИН-КОД MAP:
Настройка:
Если вы используете версию PM02D HV, необходимо установить SENS_EN_INA228 , чтобы включить.
Полное руководство по настройке можно найти здесь.
