Силовой модуль PM03D

Примечание: Этот PM использует цифровой сигнальный выход I2C и несовместим с полетным контроллером, использующим аналоговый PM, таким как Pixhawk 6C & Mini, Pixhawk4 & Mini, pix32 v5 или полетные контроллеры Durandal.

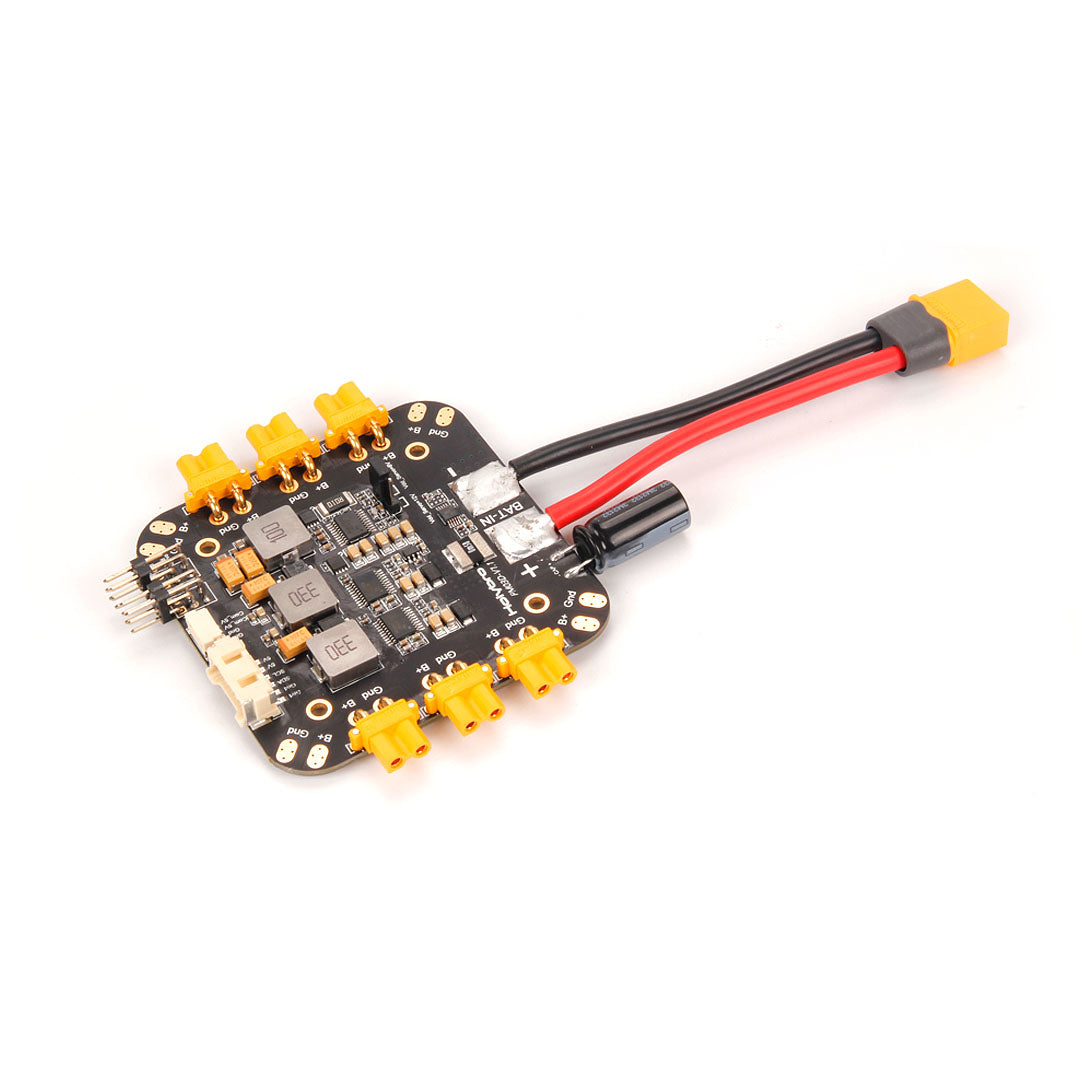

Обзор

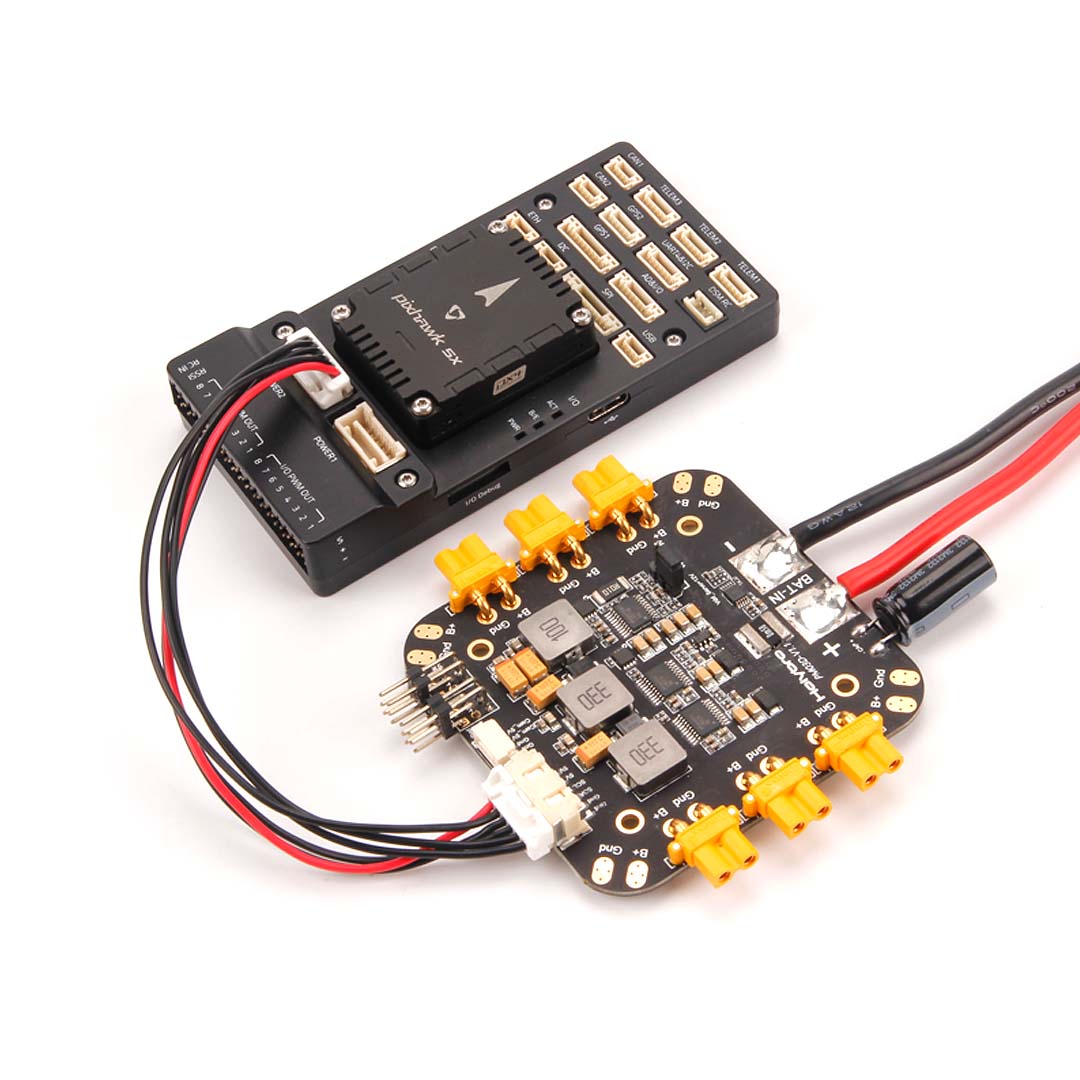

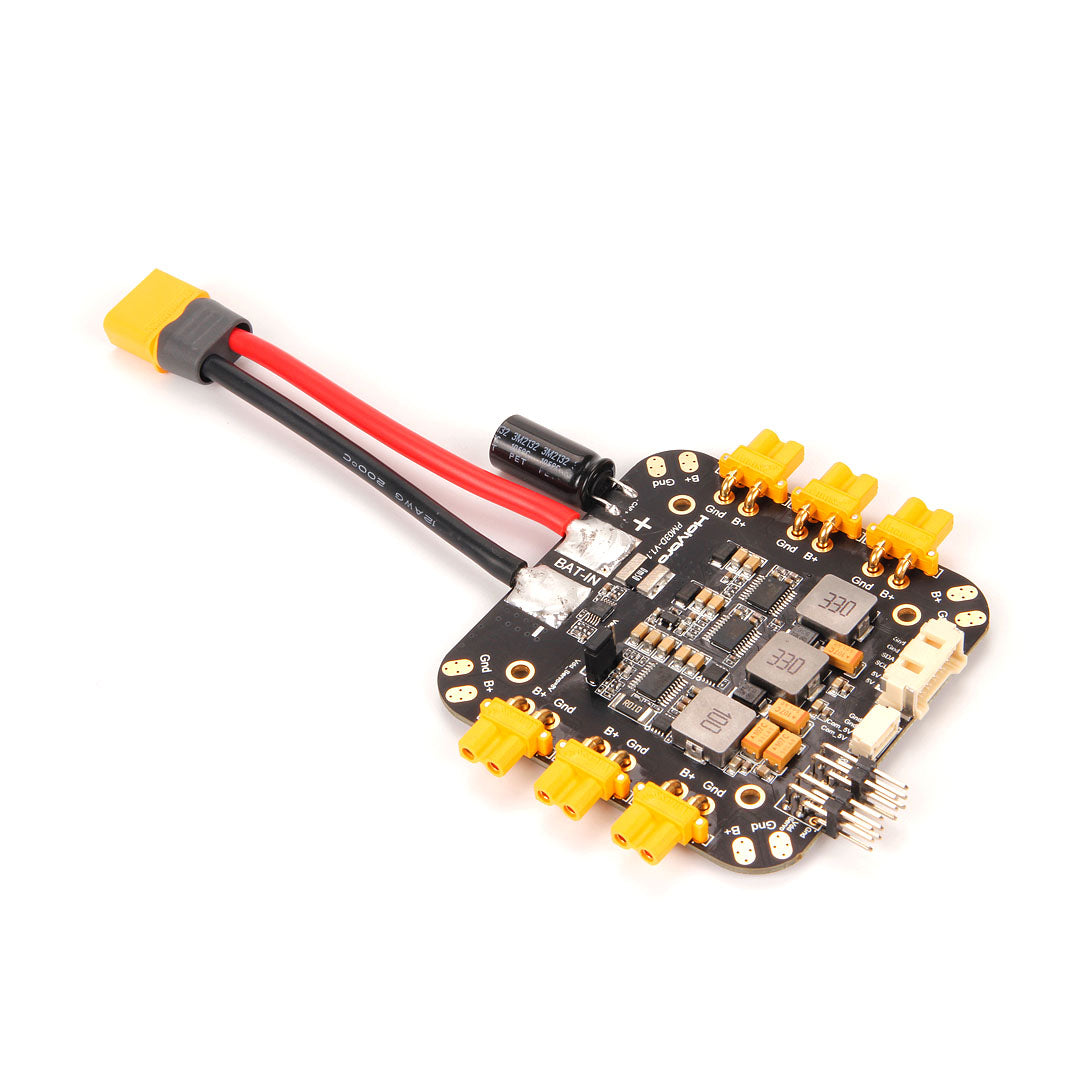

PM03D обеспечивает регулируемое питание, а также измерение потребляемого тока и напряжения батареи по цифровому протоколу I2C через 6-контактный кабель CLIK-Mate 2,00 мм. Совместим с полетным контроллером, использующим монитор мощности I2C, таким как Pixhawk 5X и выше.

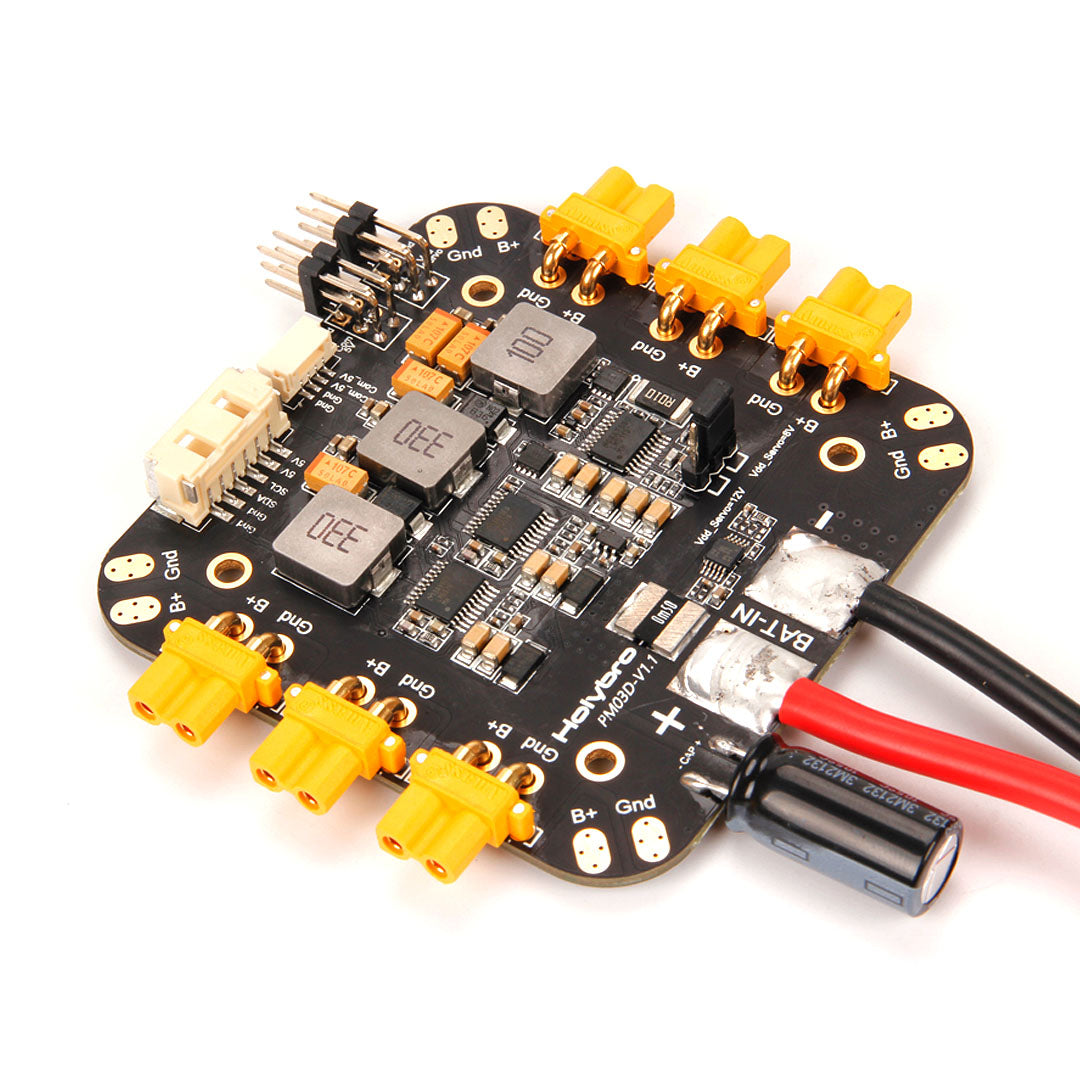

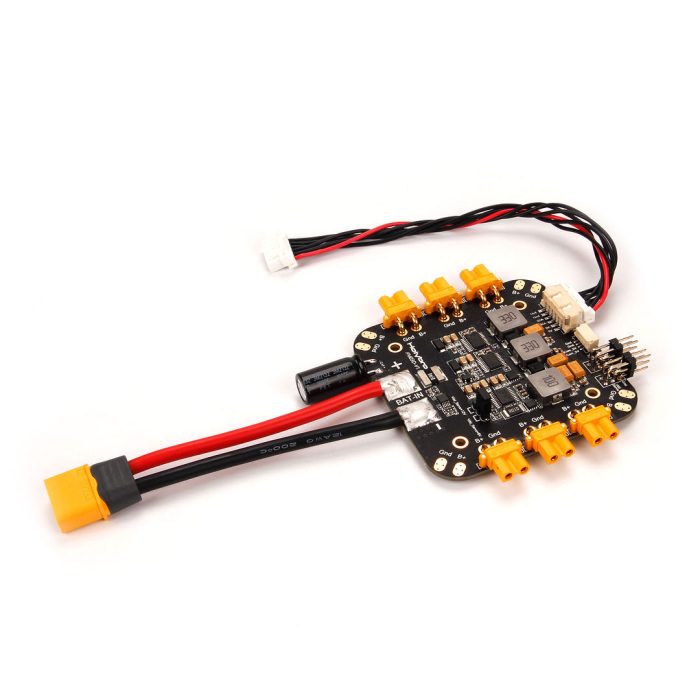

Он рассчитан на мультиротор, такой как X500 V2. Он имеет предустановленные разъемы XT-30 и XT-60 для регуляторов двигателей и аккумулятора, а также два 5 В BEC и выбираемый выход 8 В / 12 В различных видов периферийных устройств.

Функции

• Plug & play, не требуется дополнительная настройка для QGroundcontrol и Mission Planner
• Разъемы XT-30 и паяльные площадки для простого подключения ESC двигателя
• Встроенные стабилизаторы напряжения: два 5,2 В и один выбираемый 8 В/12 В
• Порты 5 В/А для питания компьютера-компаньона или периферийного устройства
• Выбираемый трехрядный контактный разъем 8 В или 12 В для питания периферийного устройства

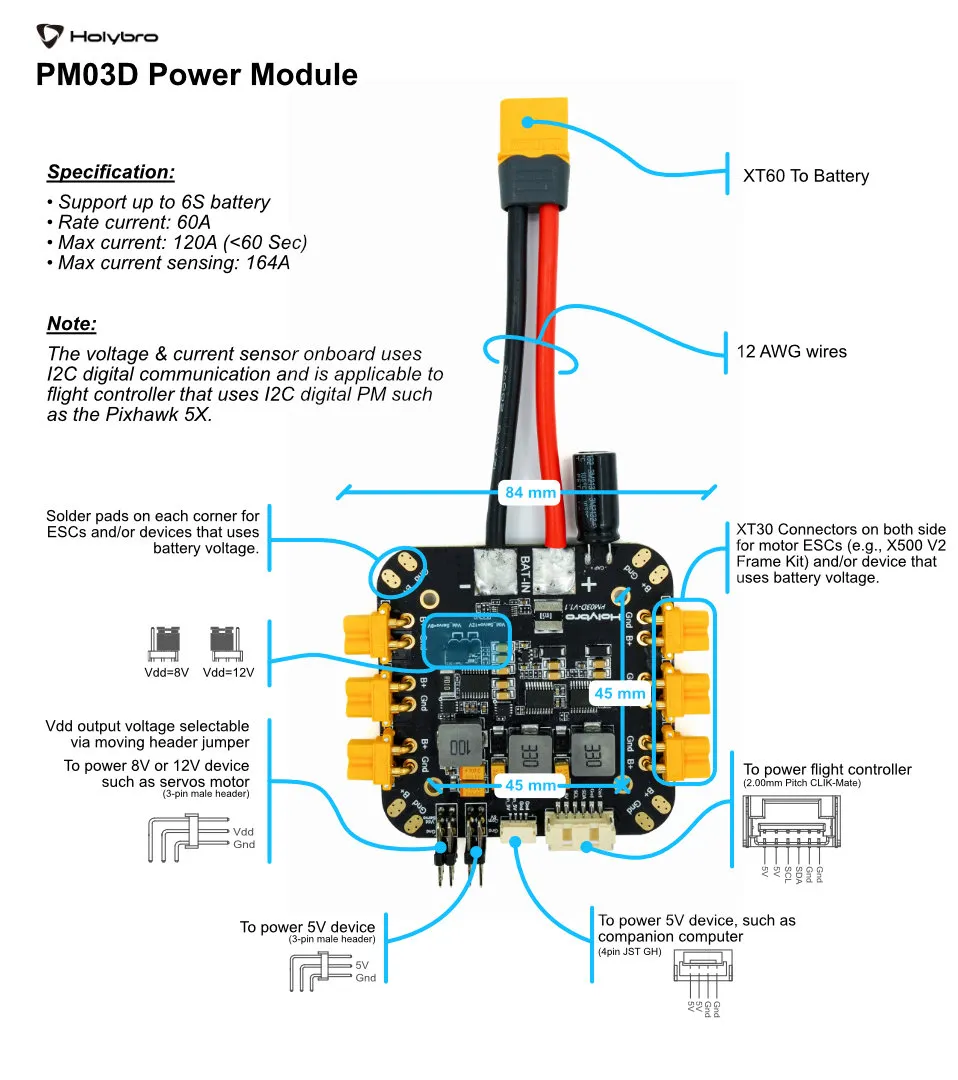

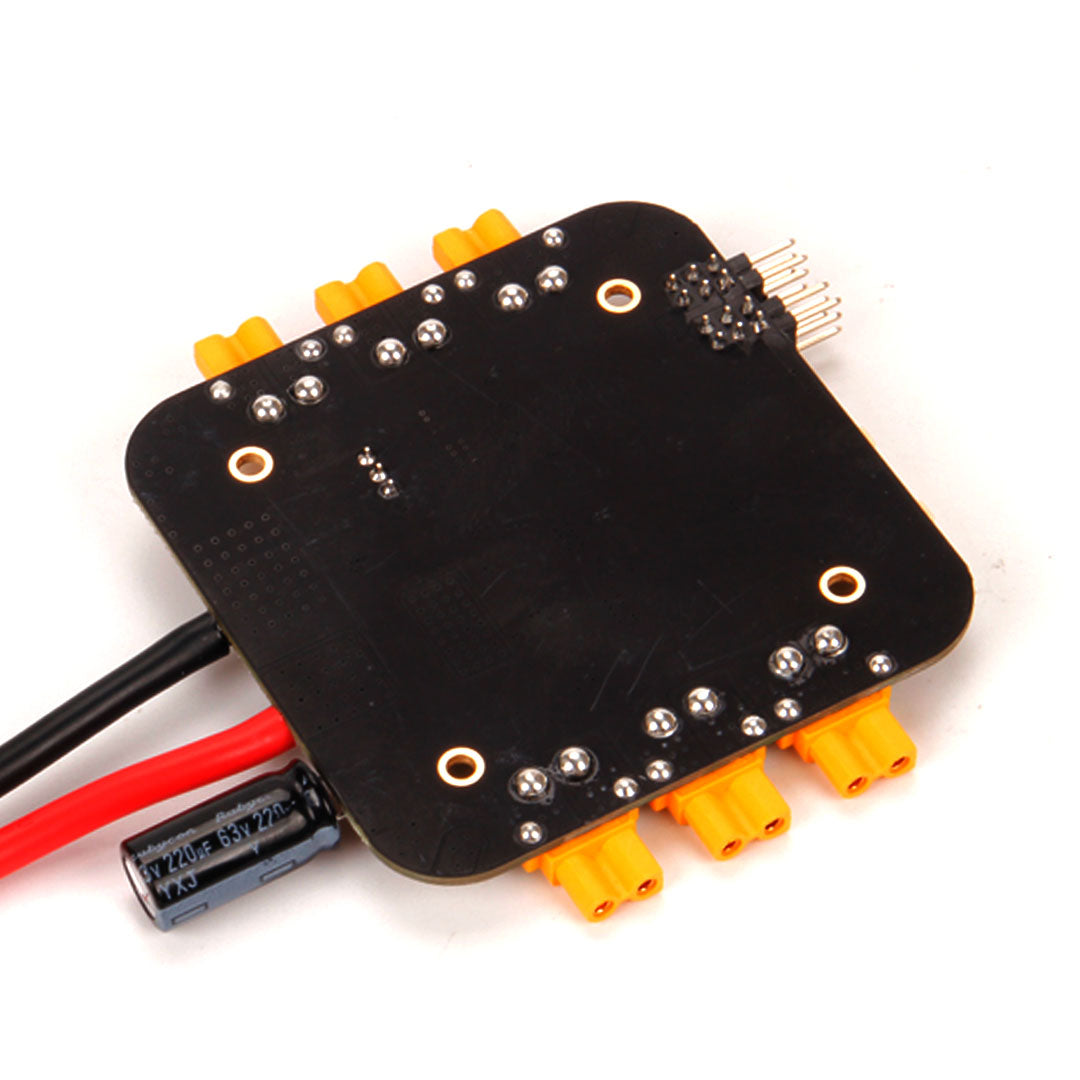

Технические характеристики

• Максимальное входное напряжение: батарея 6S

• Номинальный ток: 60А

• Максимальный ток: 120 А (

• Измерение максимального тока: 164 А

• Блат

  • XT-60 для аккумулятора

  • XT-30 для двигателя и периферийного устройства (напряжение батареи)

  • Паяльные площадки в каждом углу (напряжение батареи)

  • CLIK-Mate 2,0 мм для полетного контроллера (5,2 В/3 А, автономный BEC)

  • JST GH 4-контактный (5,2 В/3 А, BEC общий с трехрядным штырьковым разъемом 5,2 В)

  • 2x трехрядный штырьковый разъем (5,2 В/3 А, BEC совместно с JST GH 4pin)

  • 2x трехрядный штыревой разъем (8 В или 12 В выбирается с помощью подвижной перемычки разъема, 3 А)

• Размер: 84 * 78 * 12 мм (без проводов)

• Монтаж: 45 * 45 мм

• Вес: 59гр

Вилка XT60 и провод 12AWG, с которыми поставляется PM03D, рассчитаны на непрерывный ток 30 А и мгновенный ток 60 А (

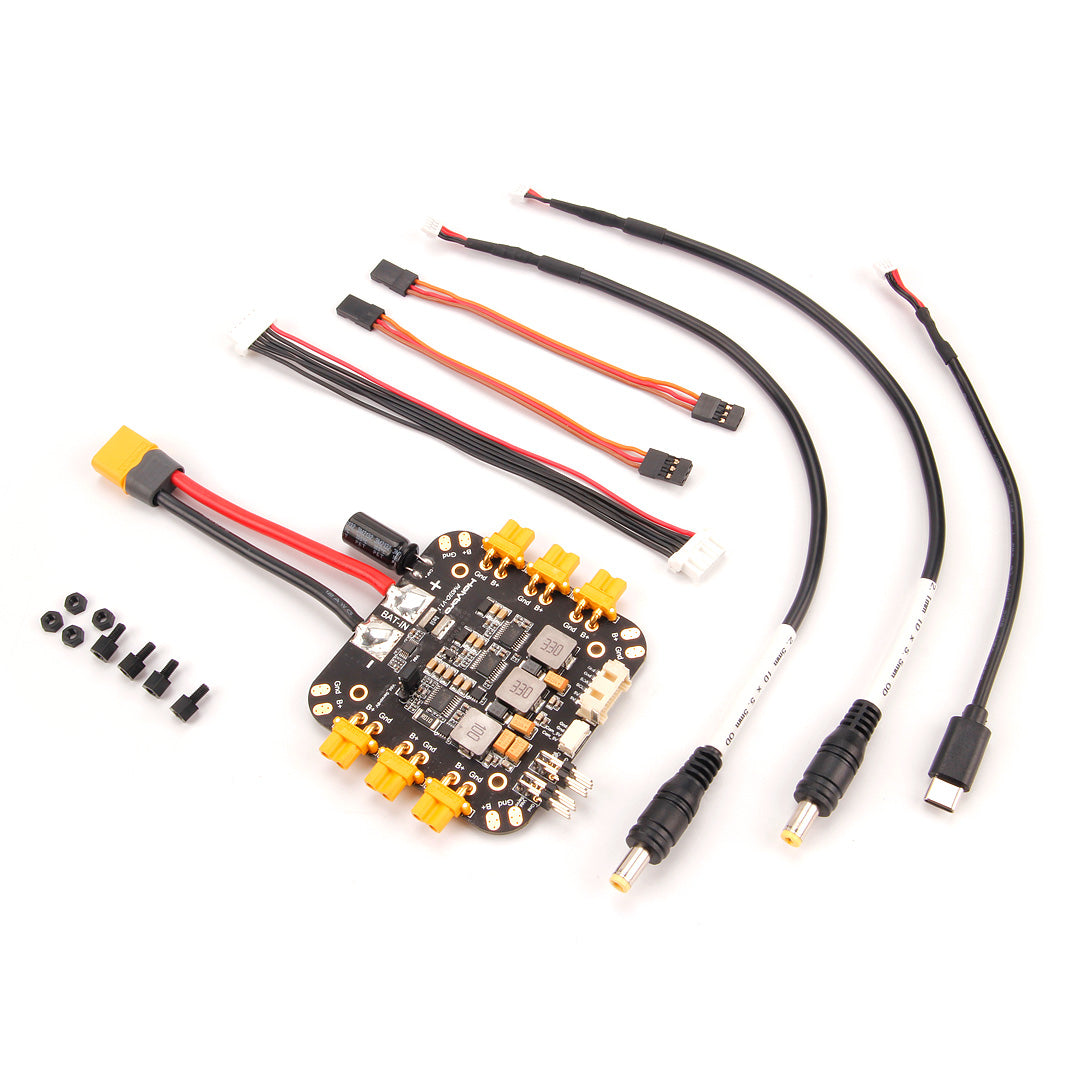

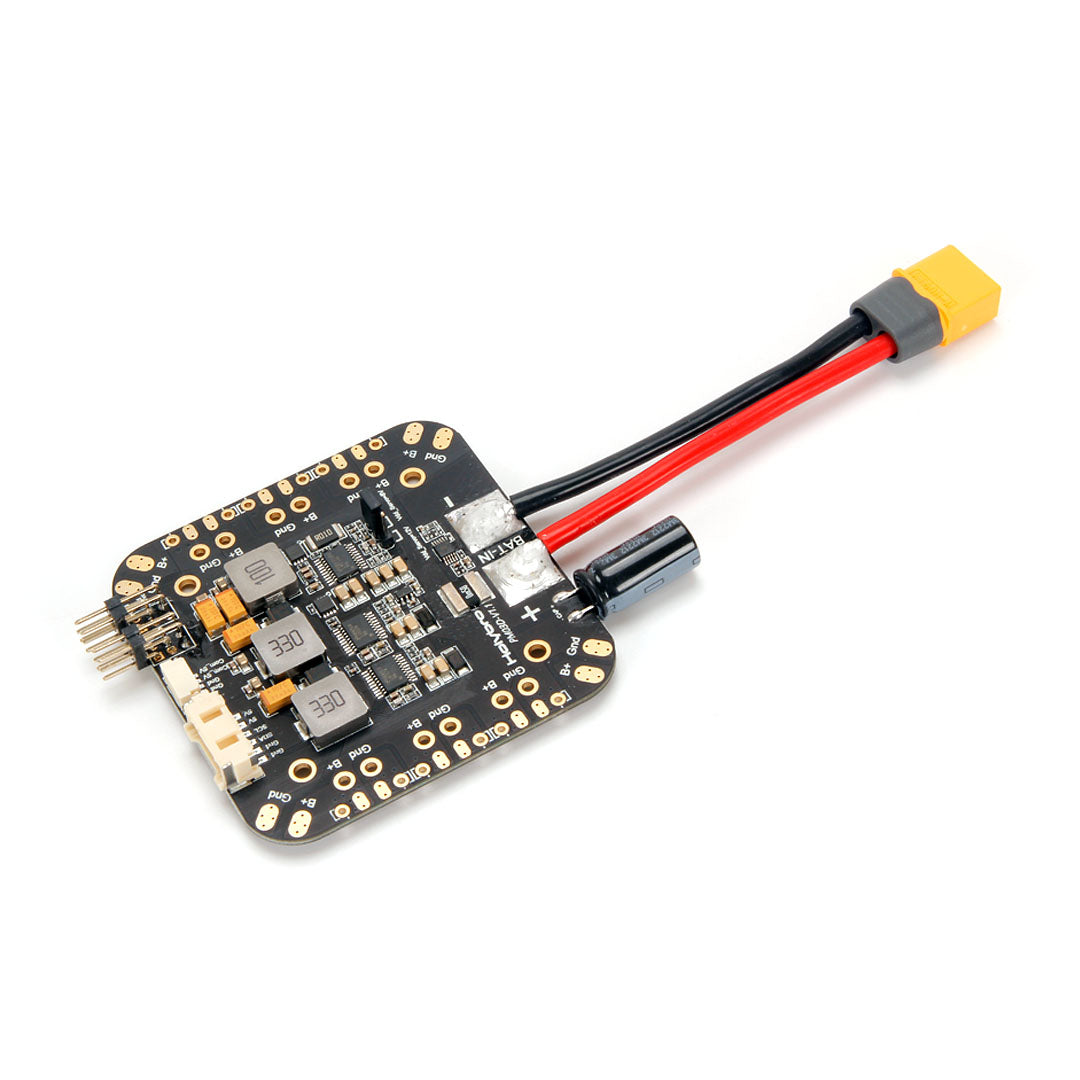

В коплект входит

• 1x плата PM06

• 1x 80-мм соединительный провод XT60 (предварительно припаянный)

• 1x электролитический конденсатор: 220 мкФ 63 В (предварительно припаянный)

• 6-контактный кабель CLIK-Mate с шагом 2,0 мм (для питания полетного контроллера) — 1 шт.

• 4-контактный разъем JST GH на USB Type C

• 4-контактный разъем JST GH для заглушки ствола (2,1 * 5,5 мм)

• 4-контактный разъем JST GH для бочки (2,5 * 5,5 мм)

• 4-контактный кабель Dupont (2 шт.)

• Нейлоновые стойки и гайки
