Описание:

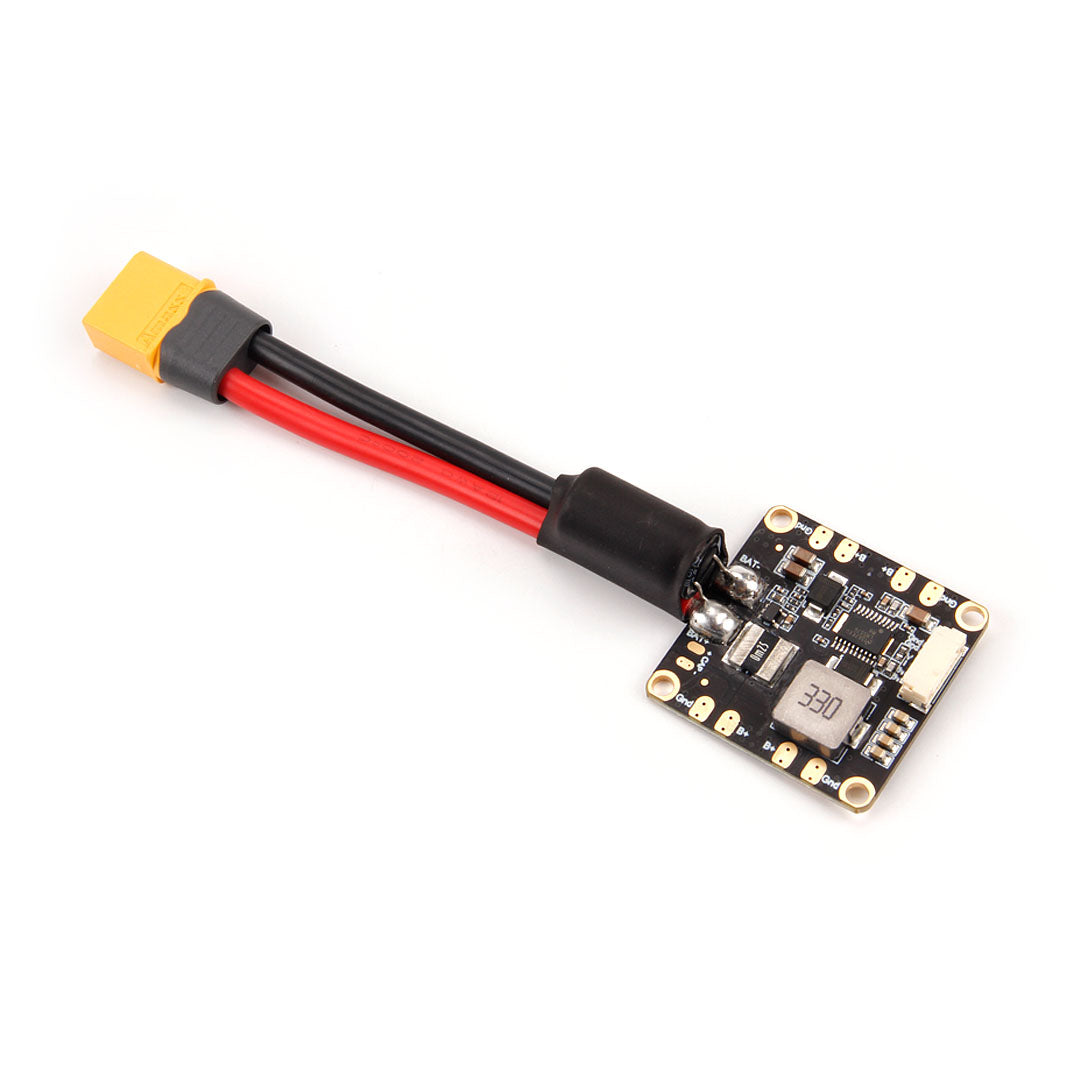

Этот модуль питания PM06 подает чистый 5,2 В на полетный контроллер от батареи и обеспечивает измерение потребляемого тока и напряжения батареи с помощью аналогового сигнала через 6-контактный кабель JST-GH, а также встроенное распределение питания для 4 регуляторов. Он поставляется с предварительно припаянными проводами, конденсатором и разъемом XT60.
Спецификации:
- Входное напряжение (версия 10S): 2S-10S
- Входное напряжение (версия 14S): 2S-14S
- Номинальный ток печатной платы: 70 А
- Номинальный пиковый ток печатной платы: 120 А (
- Выход: 5,2 В постоянного тока и 3 А макс.
- Максимальная мощность: 18 Вт
- Делитель напряжения: 18.182
- Ампер на вольт: 36.364
Обратите внимание:
- Штекер XT60 и провод 12AWG, предварительно припаянные к плате, рассчитаны на непрерывный ток 30 А и пиковый ток 60 А ( этой таблице для справки.
- Этот модуль питания PM02 использует аналоговый выход данных и несовместим с Pixhawk 5X и 6X (требуется цифровая PM, такая как PM02D).
Механические характеристики:
- Размеры: 35x35x5 мм
- Монтажное отверстие: 30,5 мм * 30,5 мм
- Вес: 24гр
Карта выводов:
Руководство по настройке PX4 и Ardupilot можно найти в Holybro Doc здесь.

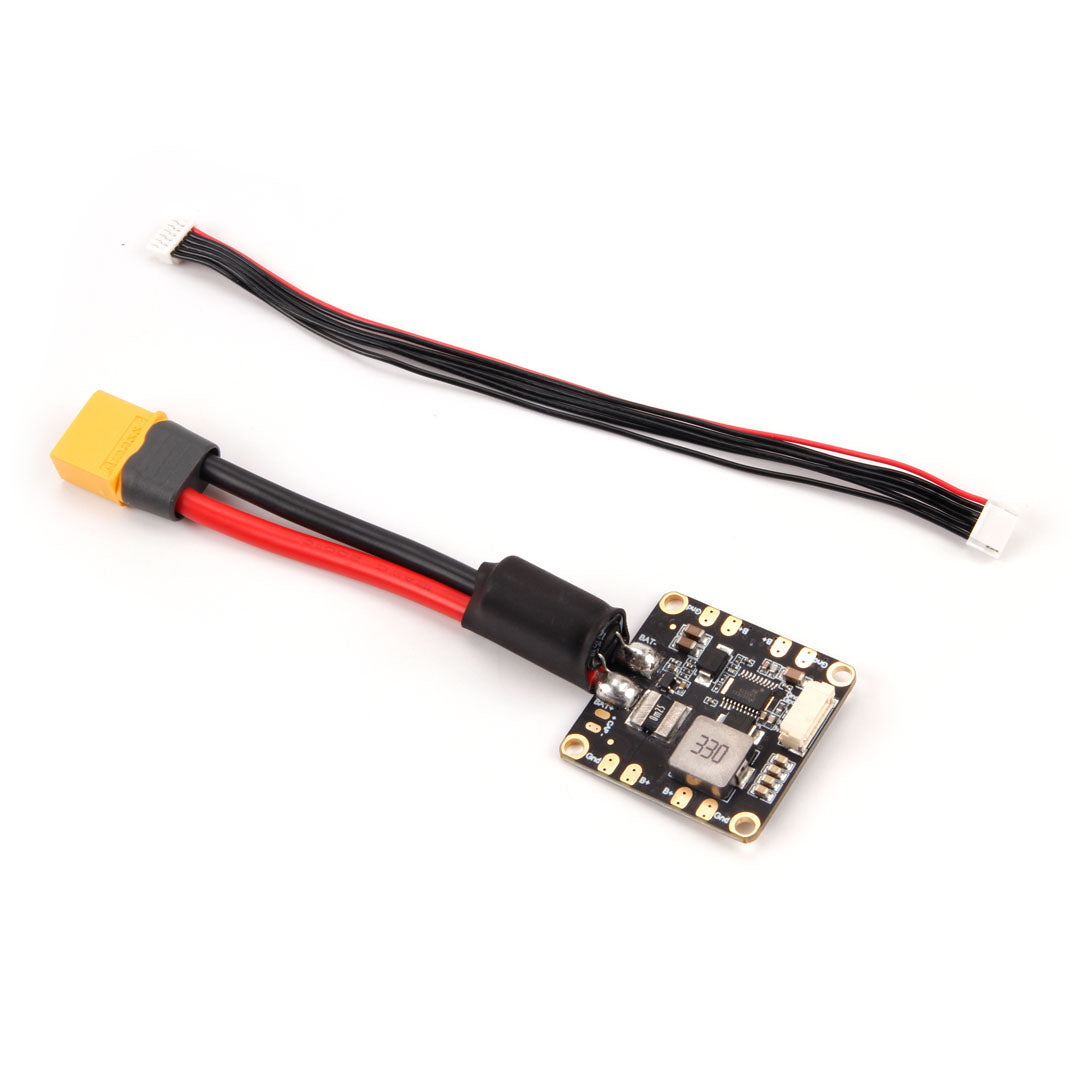

В коплект входит
- 1x плата PM06
- 1x 80-мм соединительный провод XT60 (установлен)
- 1x электролитический конденсатор: 220 мкФ 63 В (установлен)
- 1x 6-контактный кабель JST GH
- 1x 6-контактный кабель JST SH
