Силовой модуль PM06D (14S)
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
— PM06D поддерживается PX4. Для Ardupilot он поддерживается в версии 4.4 и выше.

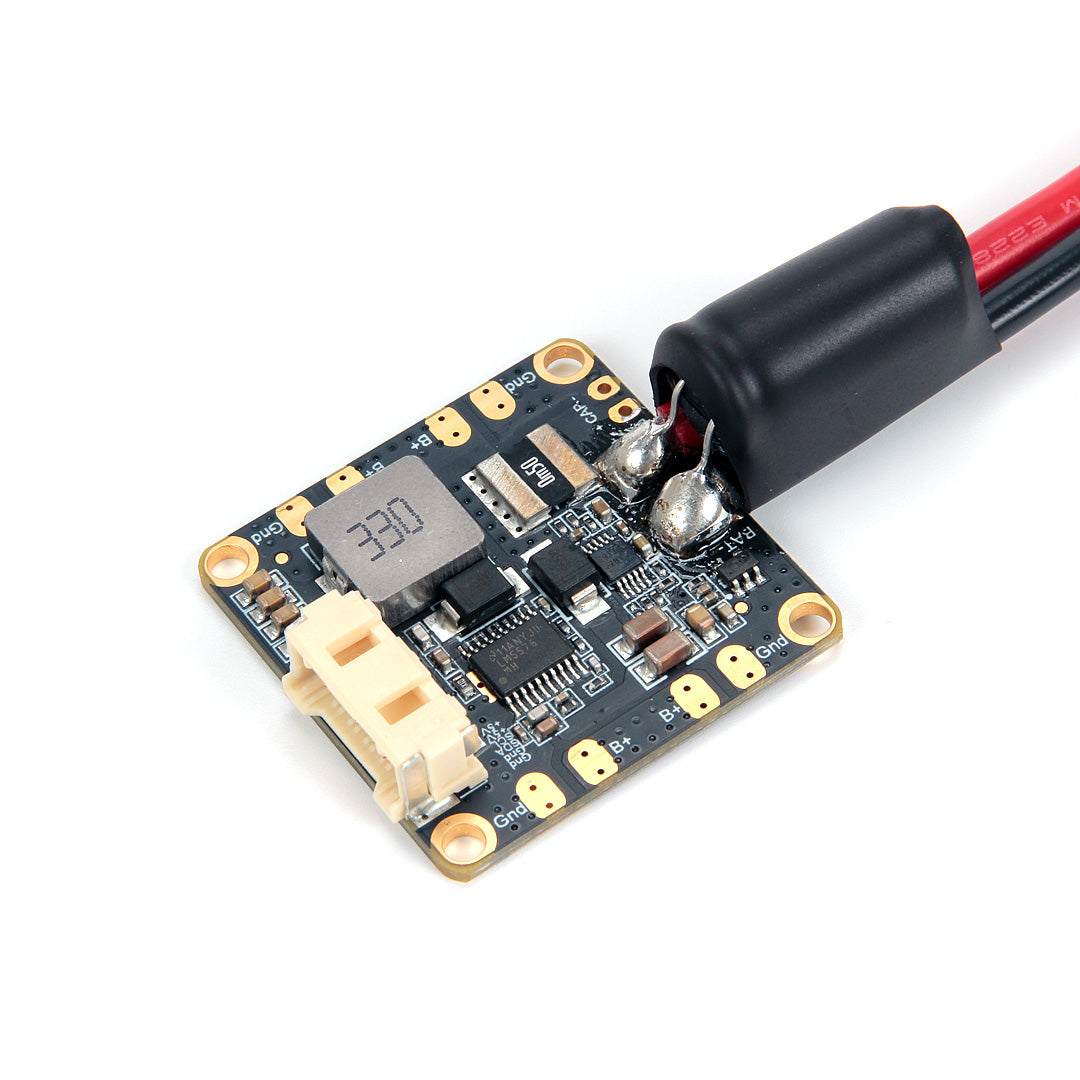

PM06D обеспечивает регулируемый источник питания для Pixhawk® 5X и 6X отбатарея а также измерения потребляемого тока и напряжения батареи через 6-контактный кабель. Он имеет встроенное распределение питания, позволяющее питать ESC и FC от одной платы.

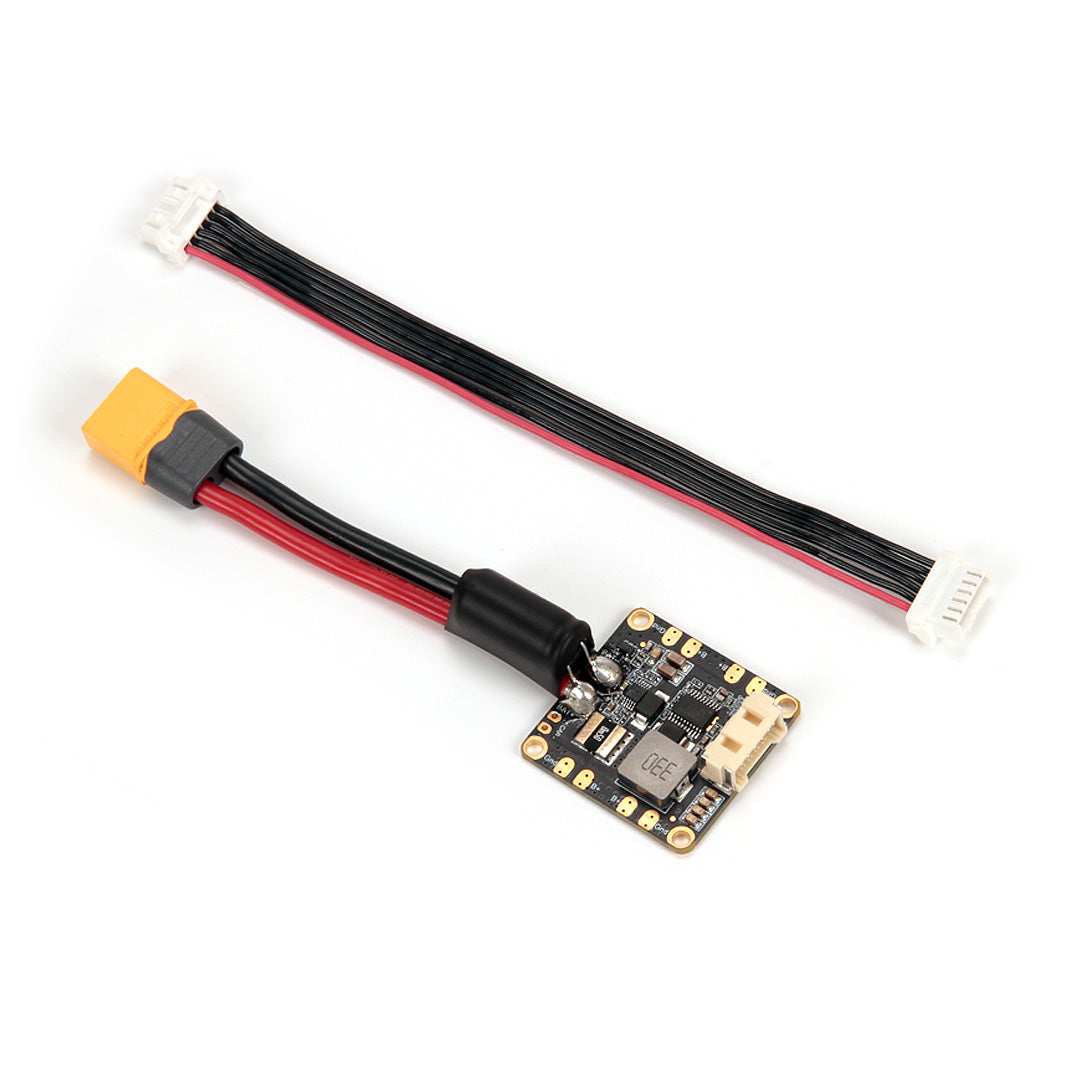

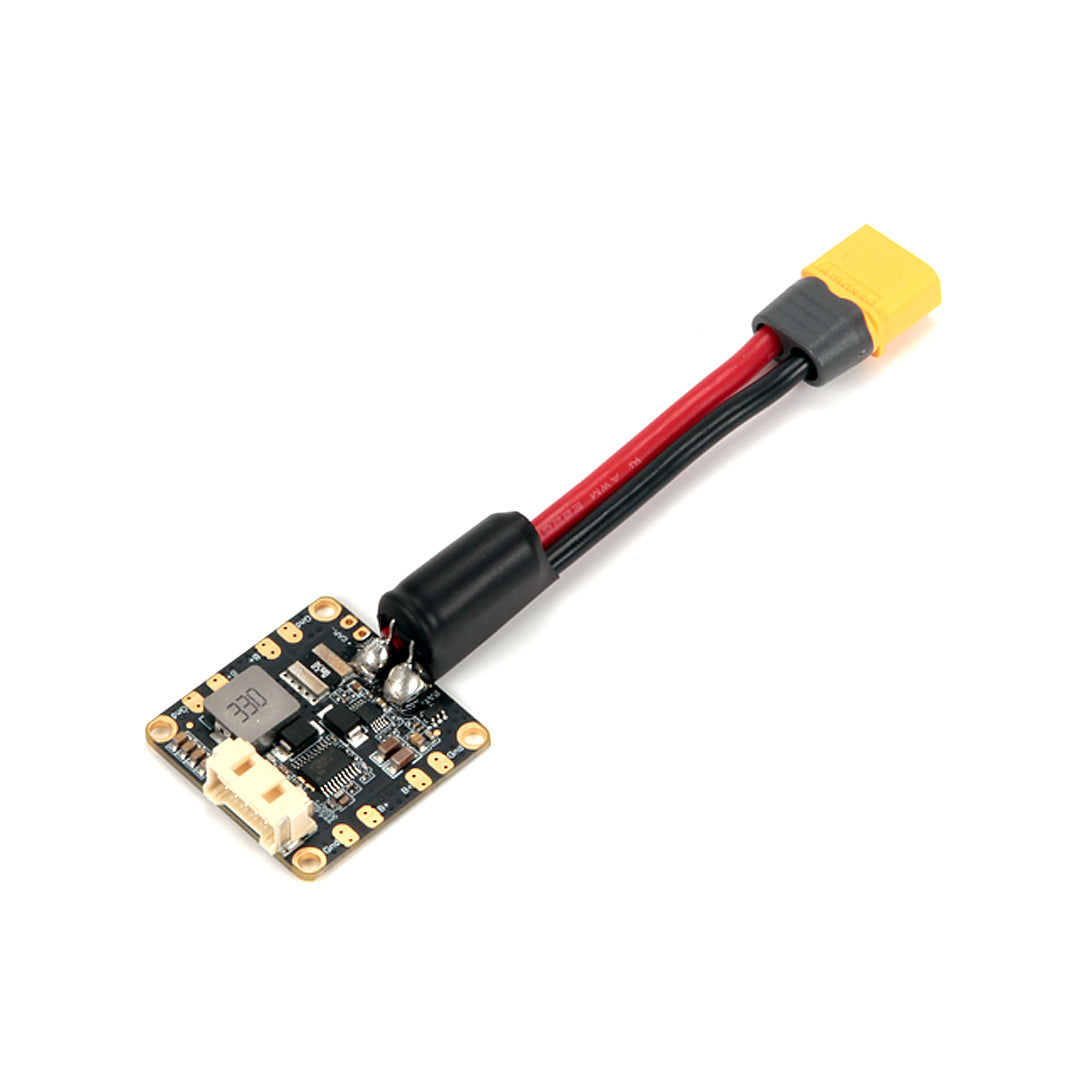

Встроенный импульсный стабилизатор выдает 5,2 В и максимум 3 А от LiPo аккумуляторов до 14S. Силовой модуль поставляется в полностью собранном виде с разъемом XT60 и конденсатором. Разъем Molex CLIK-Mate Wire-to-Board с шагом 2,00 мм рассчитан на ток 3,0 А на контакт.
Спецификация
- Входное напряжение: 2S- 14S
- Номинальный ток печатной платы: 70 А
- Номинальный пиковый ток печатной платы: 120 А (
- Измерение максимального тока: 327А

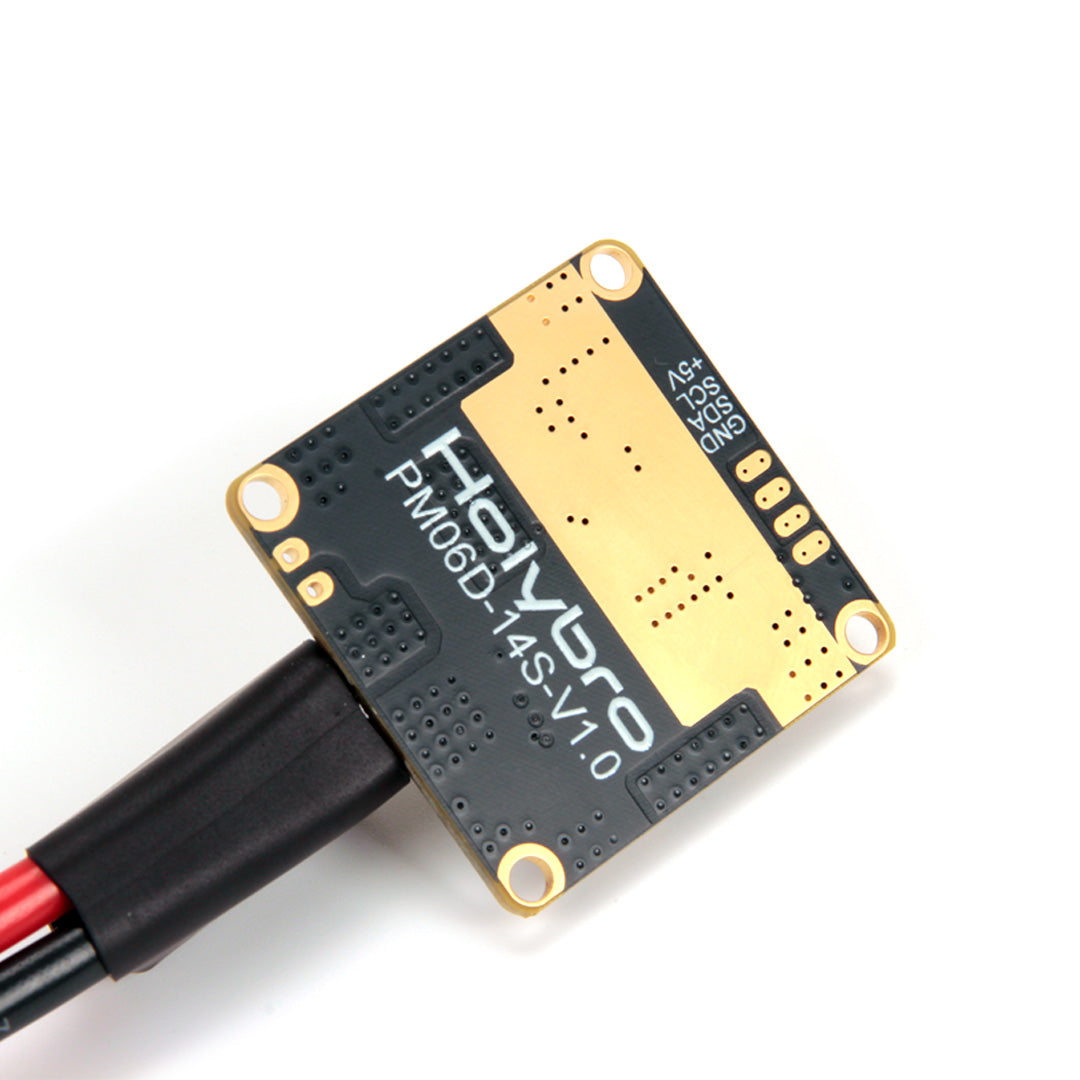

- Монитор напряжения и тока с интерфейсом, совместимым с I2C
- Выходы разъема: 5,2 В и 3 А макс.

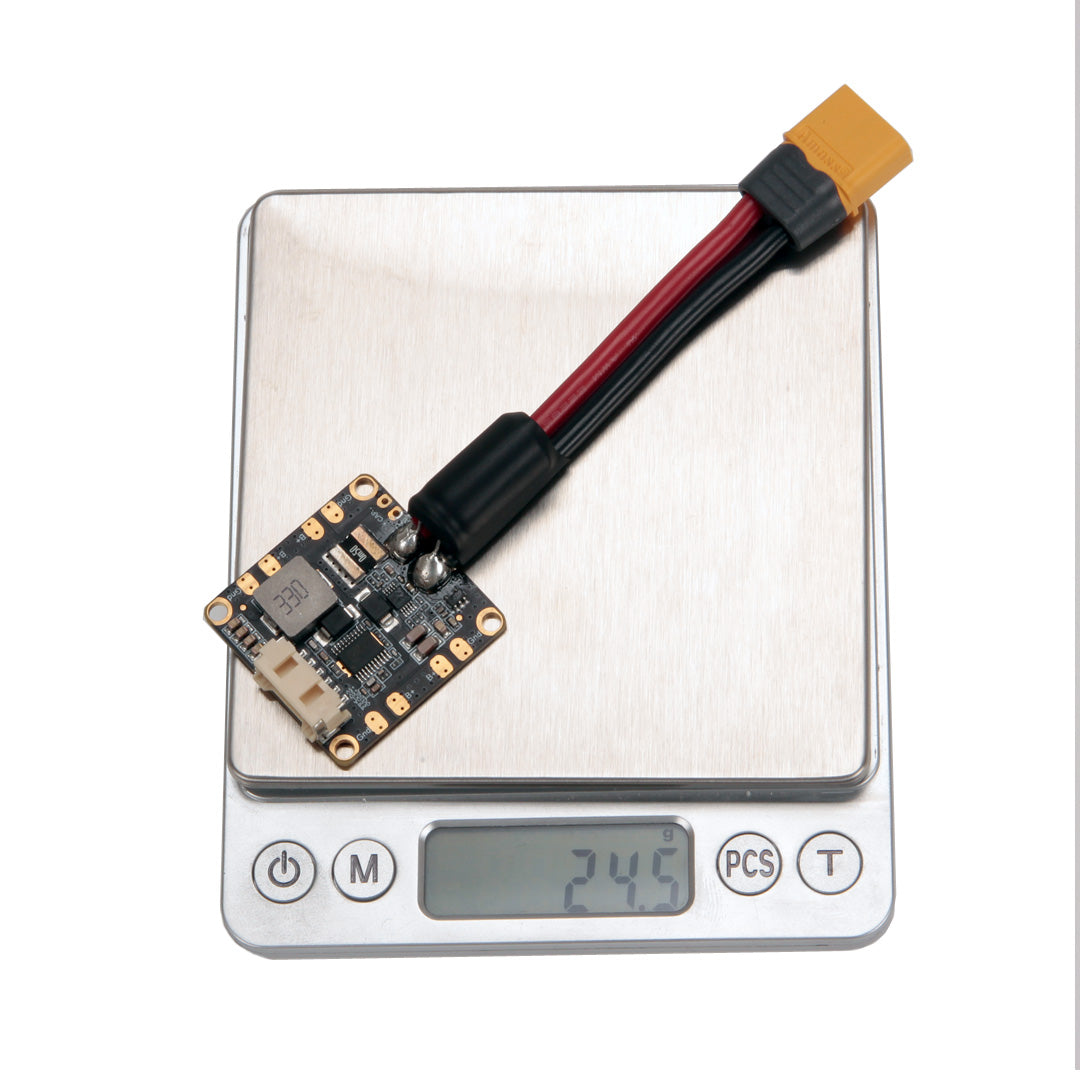

- Вес: 24,5 г
Текущий рейтинг:
PM06D поставляется с вилками XT60 с 14 силиконовыми проводами AWG, рассчитанными на постоянный ток 30 А и импульсный ток 60 А (эту диаграмму как на справочную.
Настройка параметров PX4:
Если вы используете версию PM06D 14S, необходимо установить SENS_EN_INA228 включение.
