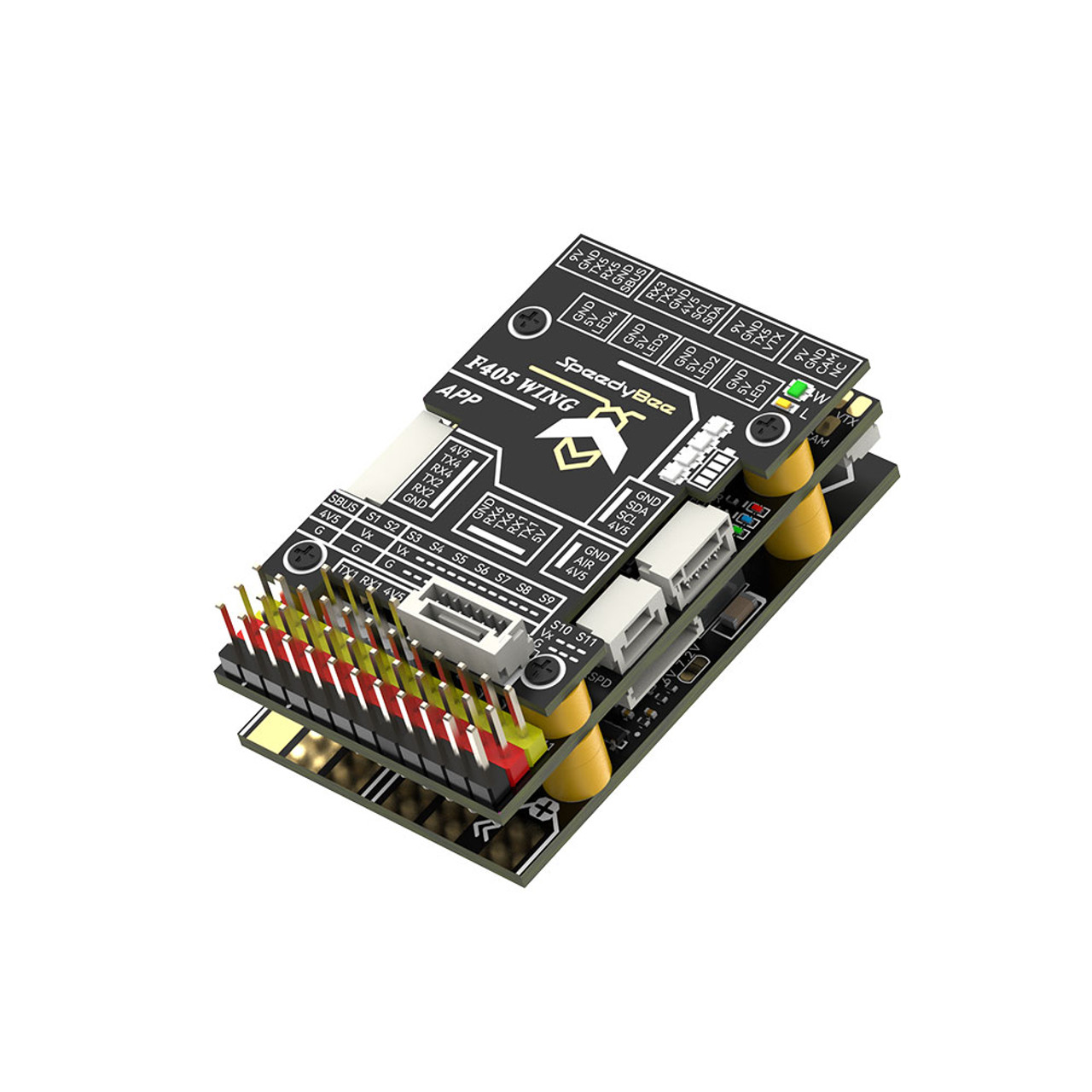

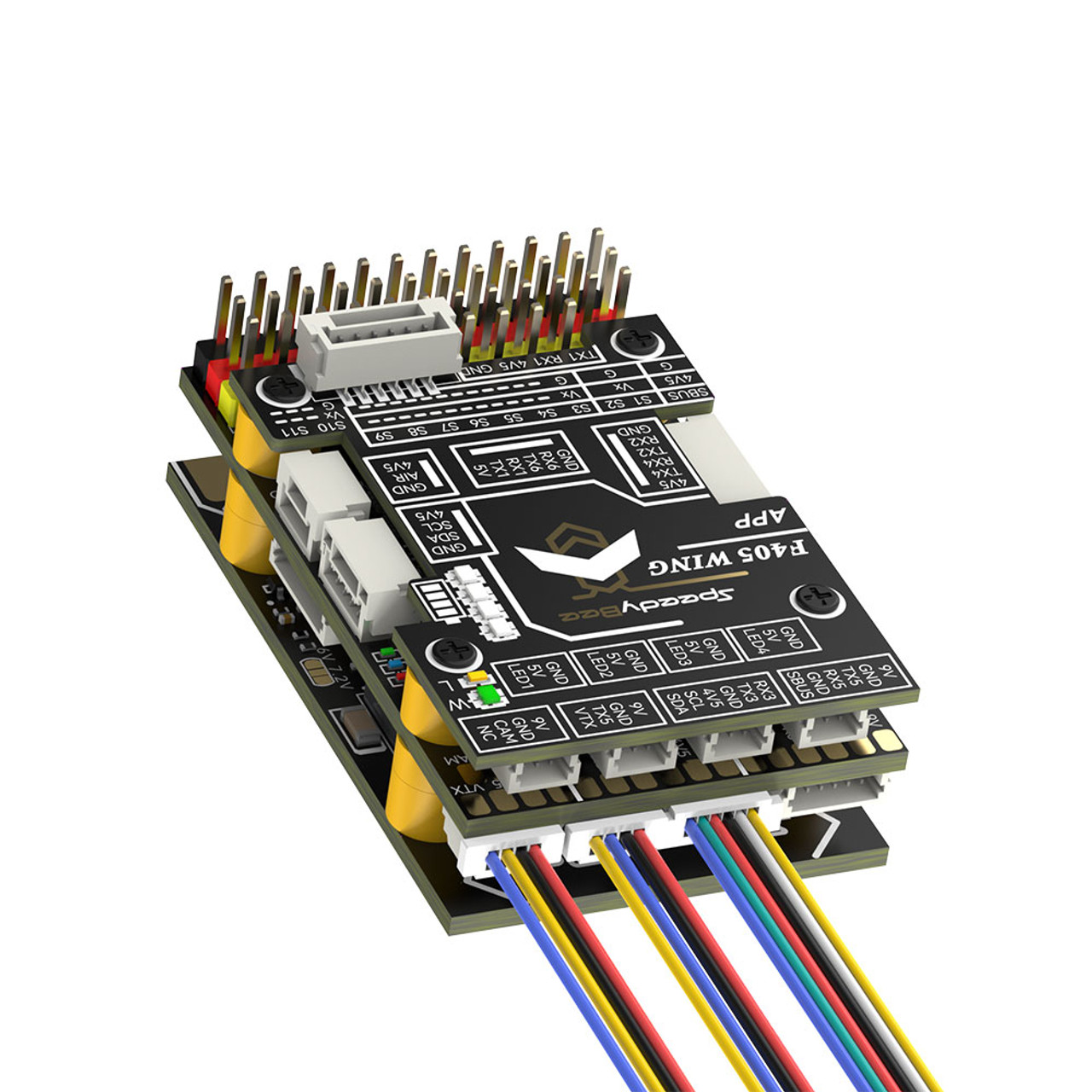

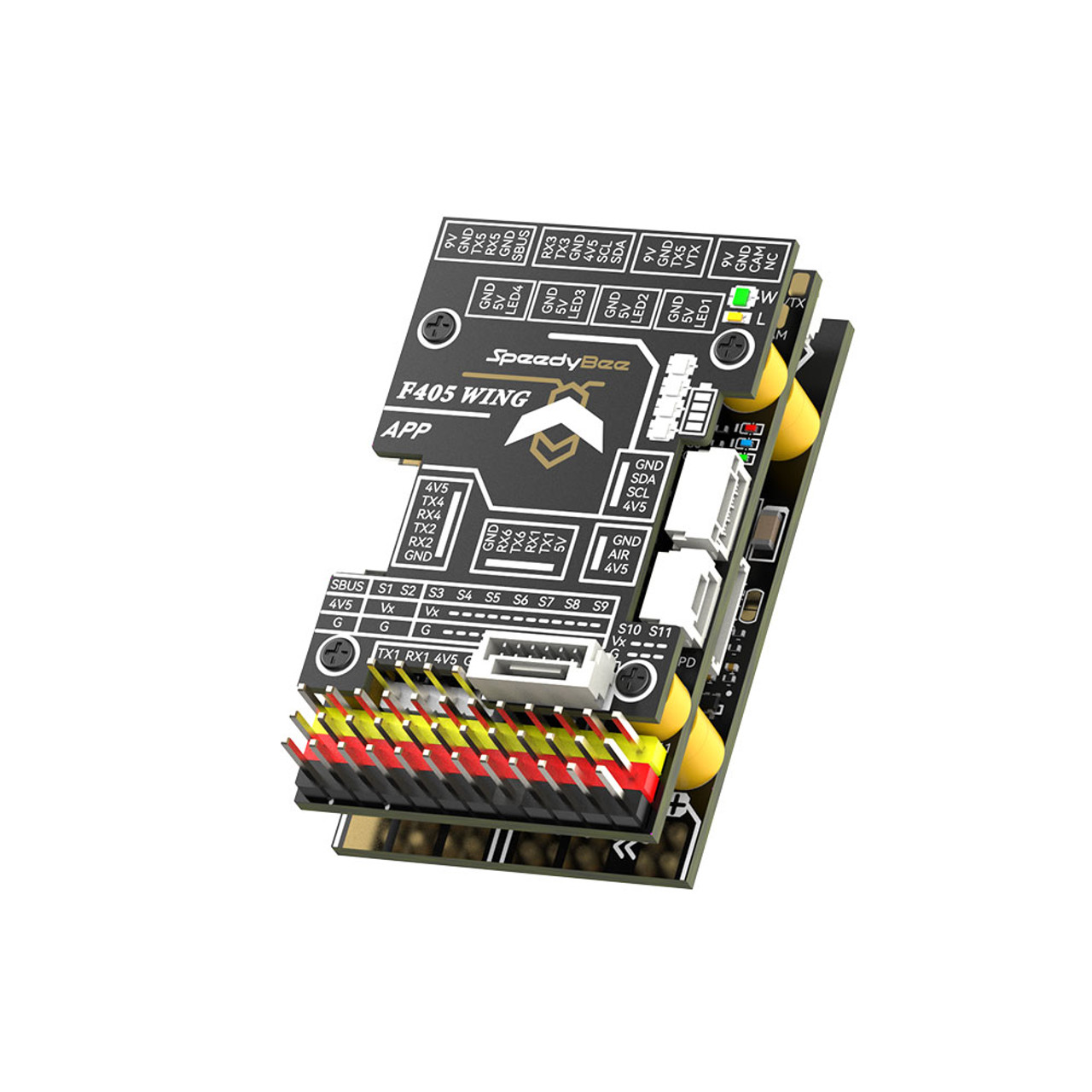

SpeedyBee F405 WING APP Контроллер полета с фиксированным крылом
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
Спецификации
| Наименование продукта | Плата SpeedyBee F405 WING FC |
| Микроконтроллер (MCU) | STM32F405, 168 МГц, 1 МБ флэш-памяти |
| IMU (гироскоп и акселерометр) | ИКМ-42688- |
| Барометр | СПЛ006-001 |
| Чип экранного меню | AT7456E |
| Черный ящик | Слот для карты памяти MicroSD |

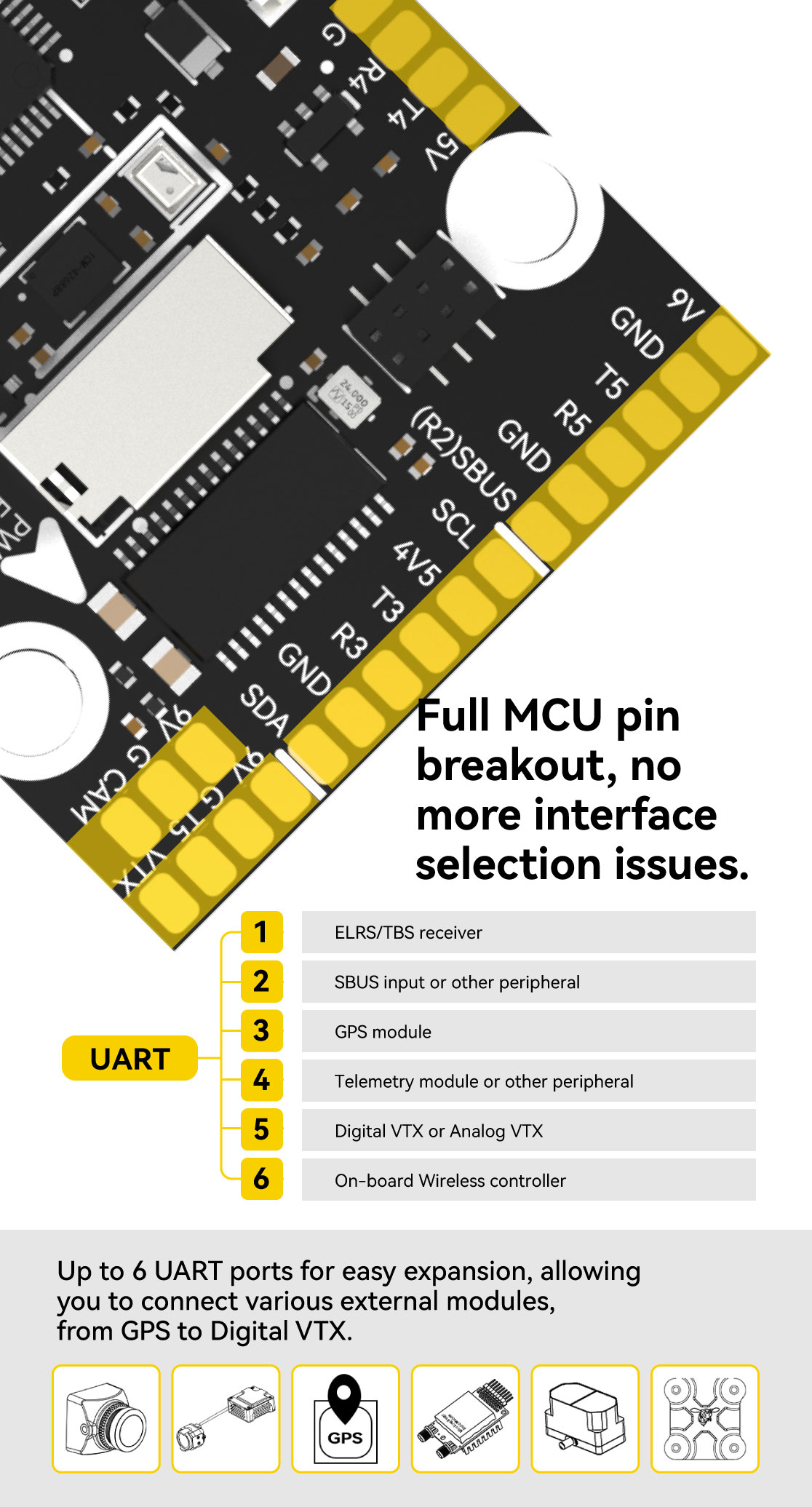

| UART | 6 комплектов (USART1, USART2, USART3, UART4, UART5, UART6 (выделено для подключения телеметрии беспроводной платы)) |
| I2C | 1x Используется для магнитометра, цифрового датчика воздушной скорости |
| АЦП | 4x (VBAT, Current, RSSI, Analog AirSpeed) |

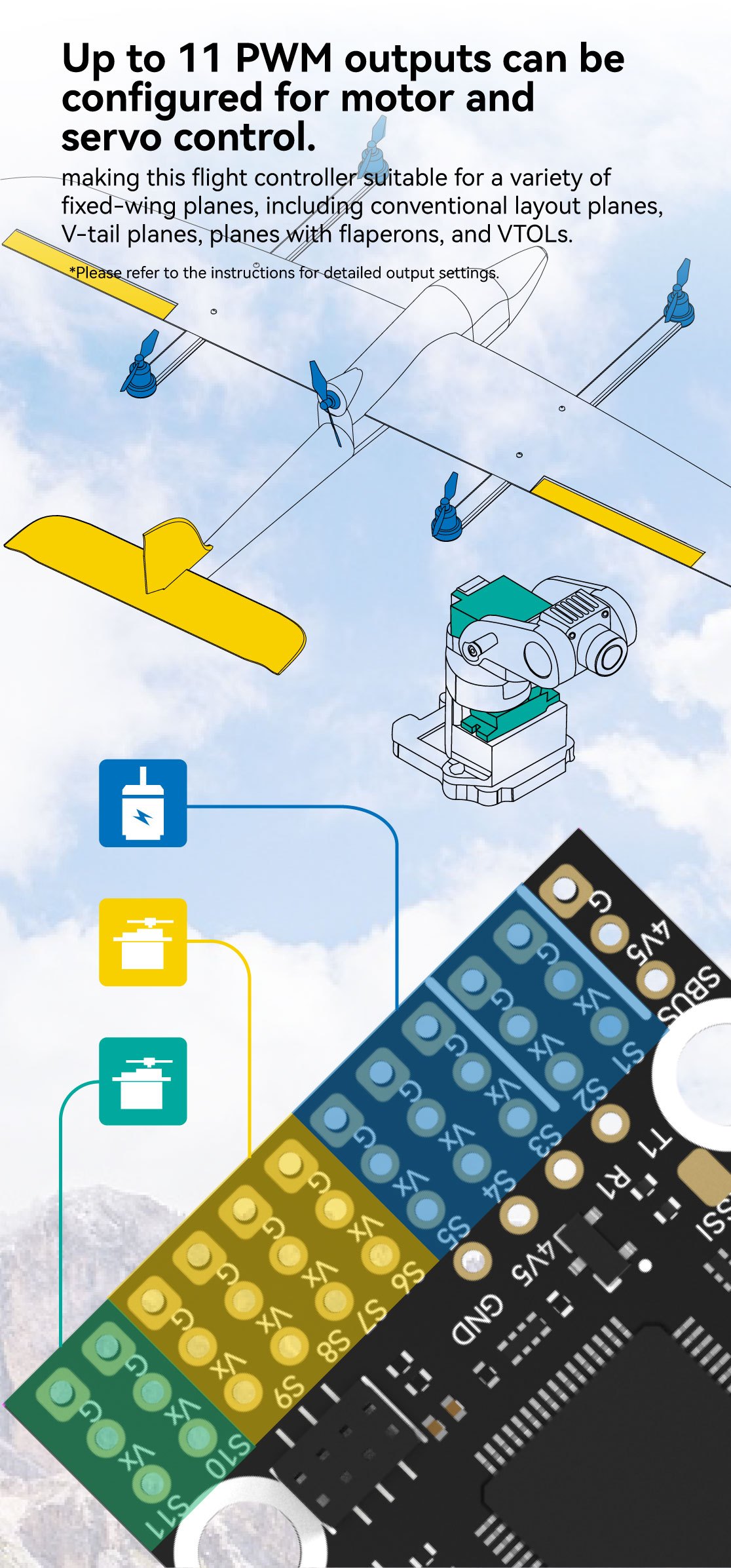

| ШИМ | 12x (11+1″LED») |

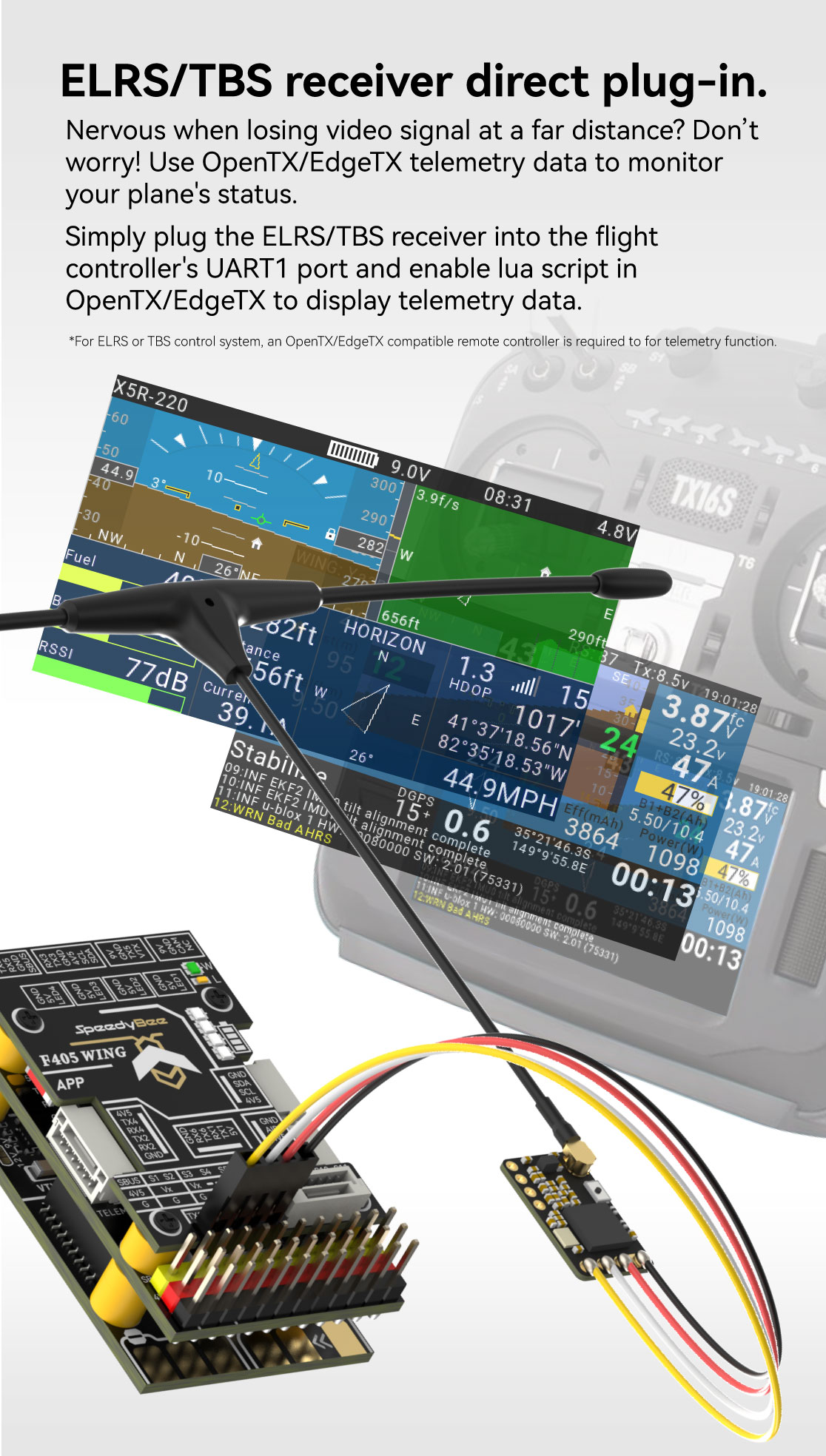

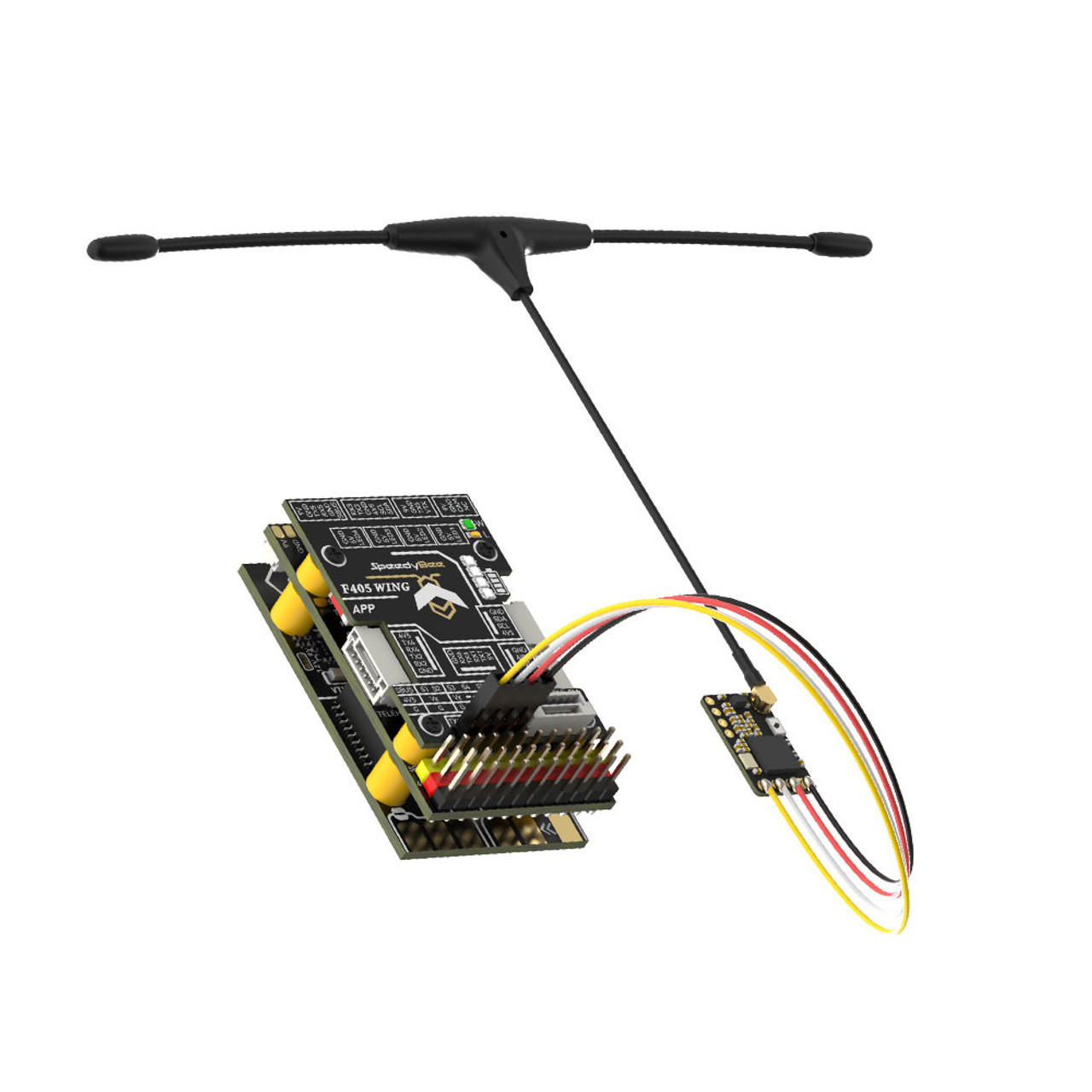

| Приемник ELRS/CRSF | Поддерживается, подключен к UART1 |
| СБУС | Встроенный инвертор для входа SBUS (UART2-RX) |
| СВЕТОДИОД | 3x светодиода для FC STATUS (синий, зеленый) и индикатор 3,3 В (красный) 1x RGB |
| РССИ | Поддерживается, называется RS . |
| Поддерживаемое встроенное ПО FC | INAV:SpeedyBeeF405WING(по умолчанию)ArduPilot: SpeedyBeeF405WING |
| Вес | 8.9г |

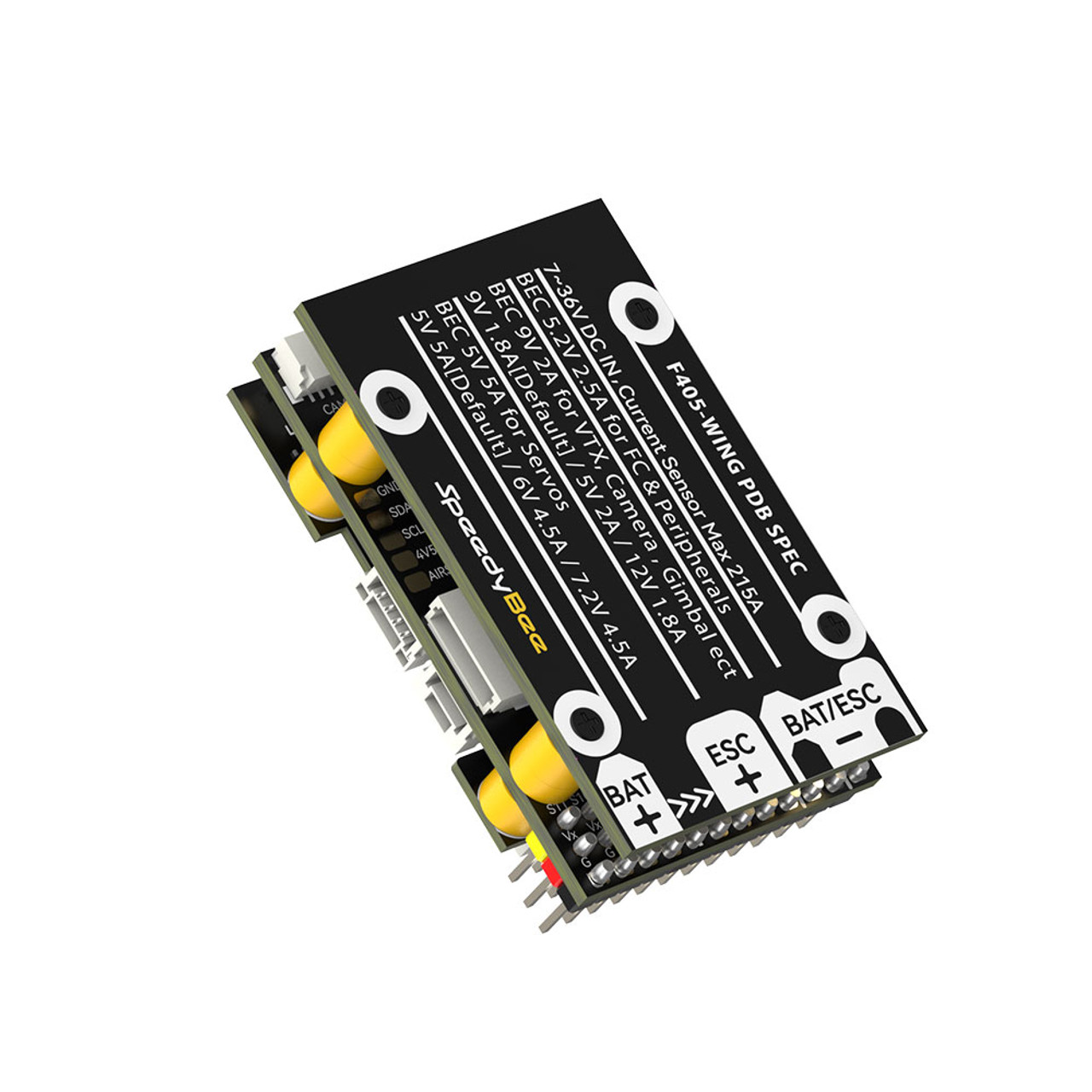

| Наименование продукта | Плата SpeedyBee F405 WING PDB |
| Диапазон входного напряжения | 7 ~ 36 В (2 ~ 6S LiPo) |
| Датчик напряжения аккумуляторной батареи | Подключение к плате FC VBAT, 1K:10K (масштаб 1100 в iNav, BATT_VOLT_MULT 11.0 в ArduPilot) |
| Датчик тока батареи | 90 А непрерывный, 215 А пиковый Подключение к плате FC Ток (шкала 195 в iNav, 50 А/В в ArduPilot) |
| Защитный диод TVS | Да |
| Выход FC BEC | Выход 5,2 В +/- 0,1 В постоянного тока Непрерывный ток 2,4 А, 3 А (пиковая) Предназначен для FC, приемника, модуля GPS, модуля AirSpeed, модуля телеметрии, WS2812 LED_Strip |
| Выход VTX BEC | Выход 9 В +/- 0,1 В постоянного тока Непрерывный ток 1,8 А, 2,3 А Пиковое напряжение регулируется, 9 В по умолчанию, 12 В или 5 В через перемычку Предназначен для аналогового видеопередатчика, цифрового видеопередатчика, камеры. |
| Выход сервопривода BEC | Выход 4,9 В +/- 0,1 В постоянного тока Непрерывный ток 4,5 А, 5,5 А Пиковое напряжение регулируется, 4,9 В по умолчанию, 6 В или 7,2 В через перемычку Предназначен для сервоприводов. |
| Вес | 11,4 г |
| Наименование продукта | SpeedyBee F405 WING Беспроводная плата |
| Беспроводная конфигурация (нажмите и удерживайте кнопку BOOT в течение 6 секунд для переключения режимов) | Режим BLE, подключитесь к приложению Speedybee |
| Режим Wi-Fi, подключение к приложению QGroundControl, приложению Speedybee, MissionPlanner и т. Д. | |
| Классический режим Bluetooth SPP, подключение к приложению QGroundControl, MissionPlanner | |
| Контроллер светодиодной ленты (короткое нажатие кнопки BOOT для переключения эффектов, длительное нажатие 2 секунды для переключения режимов) | 4x разъема для светодиодной ленты WS2812, регулируемые цвета и режимы мигания |
| Макс 5,2 В 1,3 А, поддерживает около 70 светодиодных бусин 5050 WS2812 | |

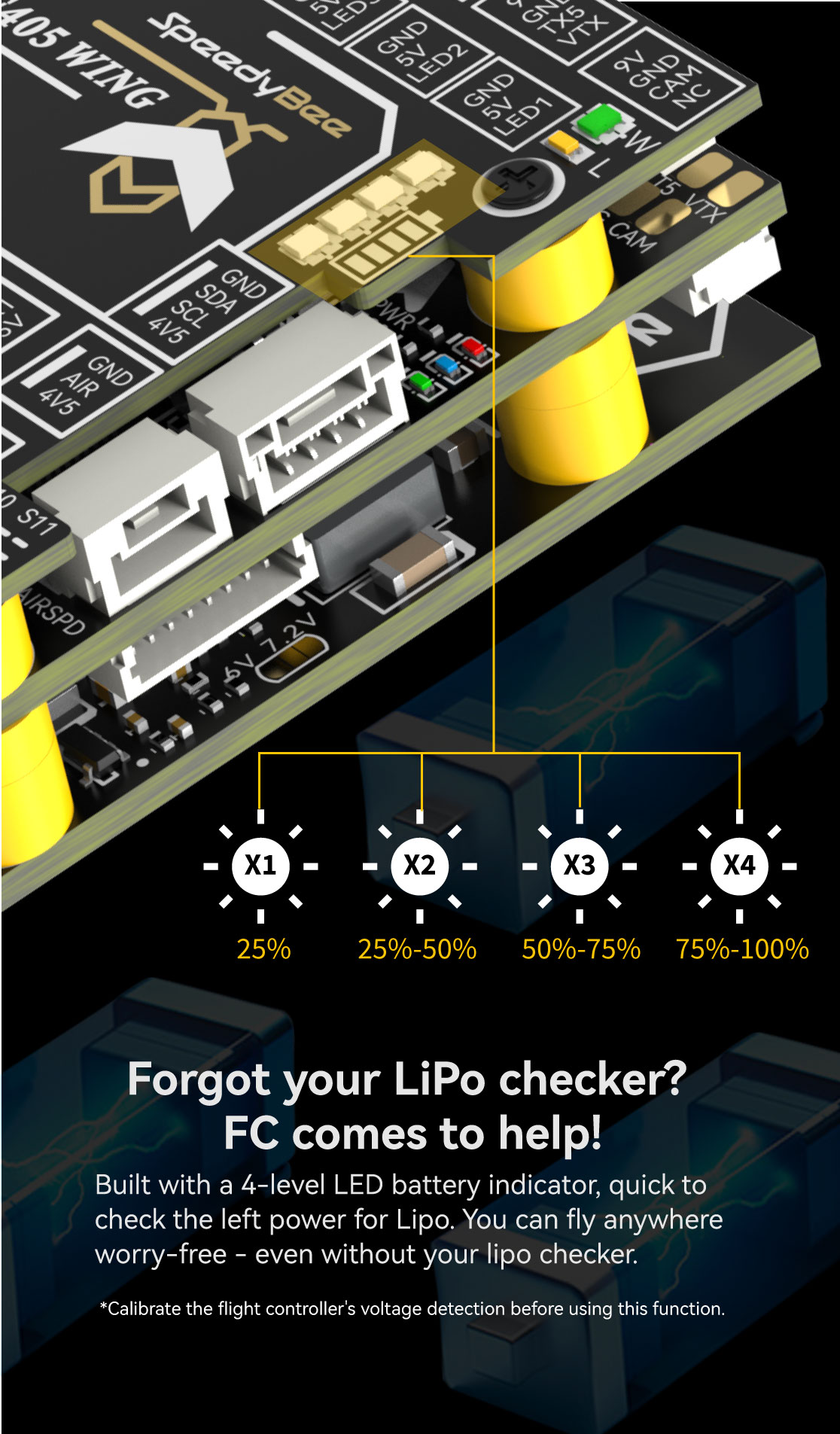

| Встроенный индикатор уровня заряда батареи | 4x светодиодный индикатор RGB для отображения уровня заряда батареи по количеству огней |
| Вес | 4,2 г |
