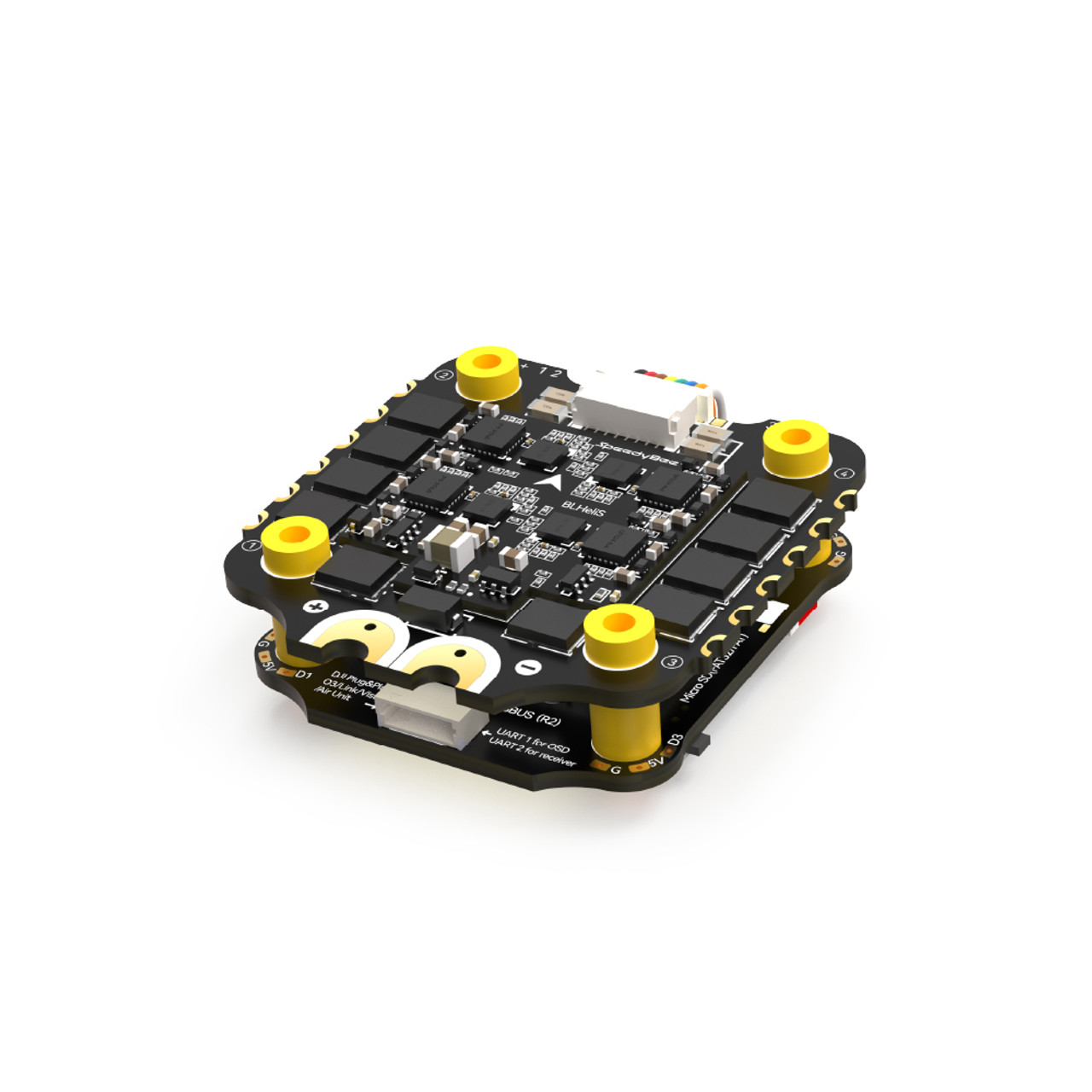

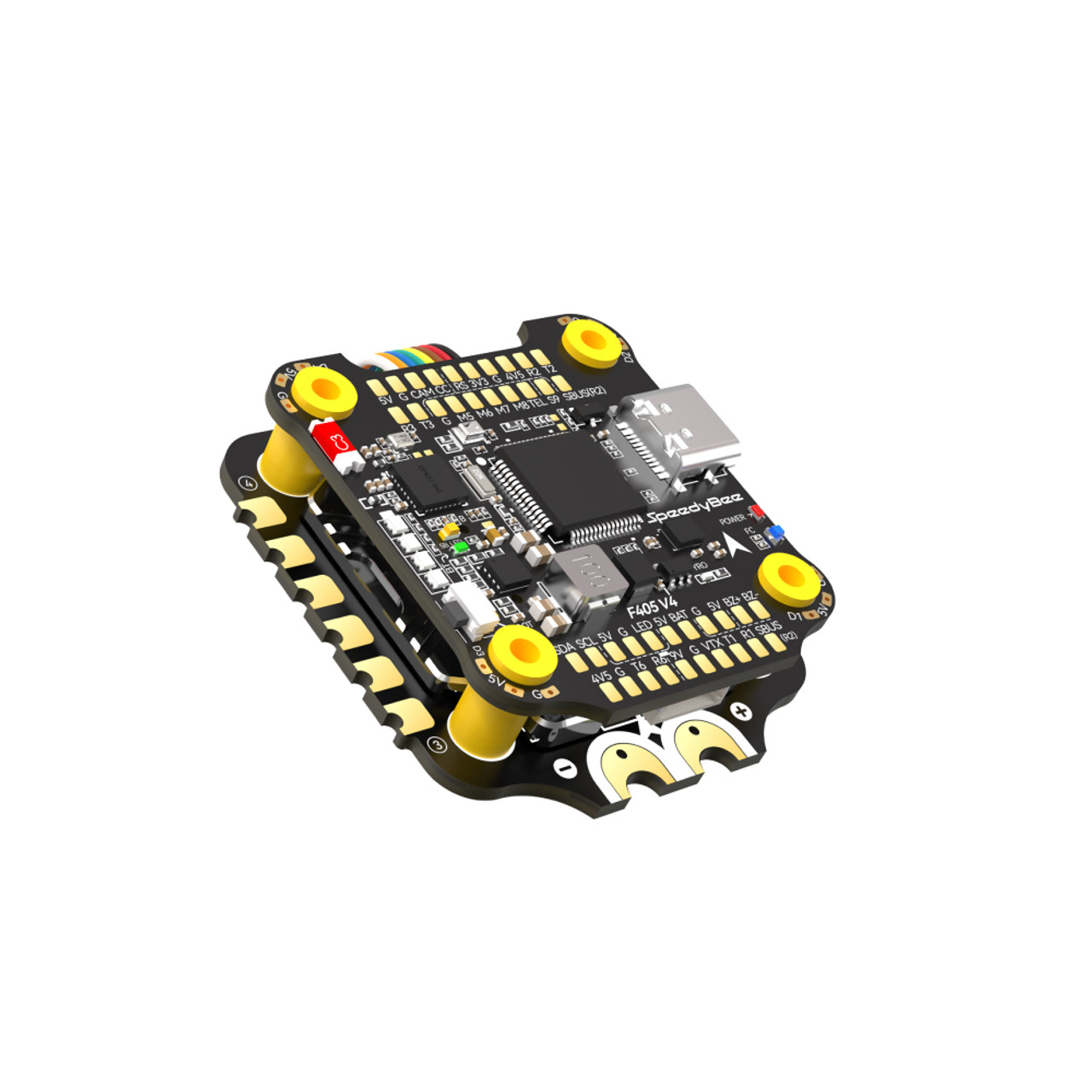

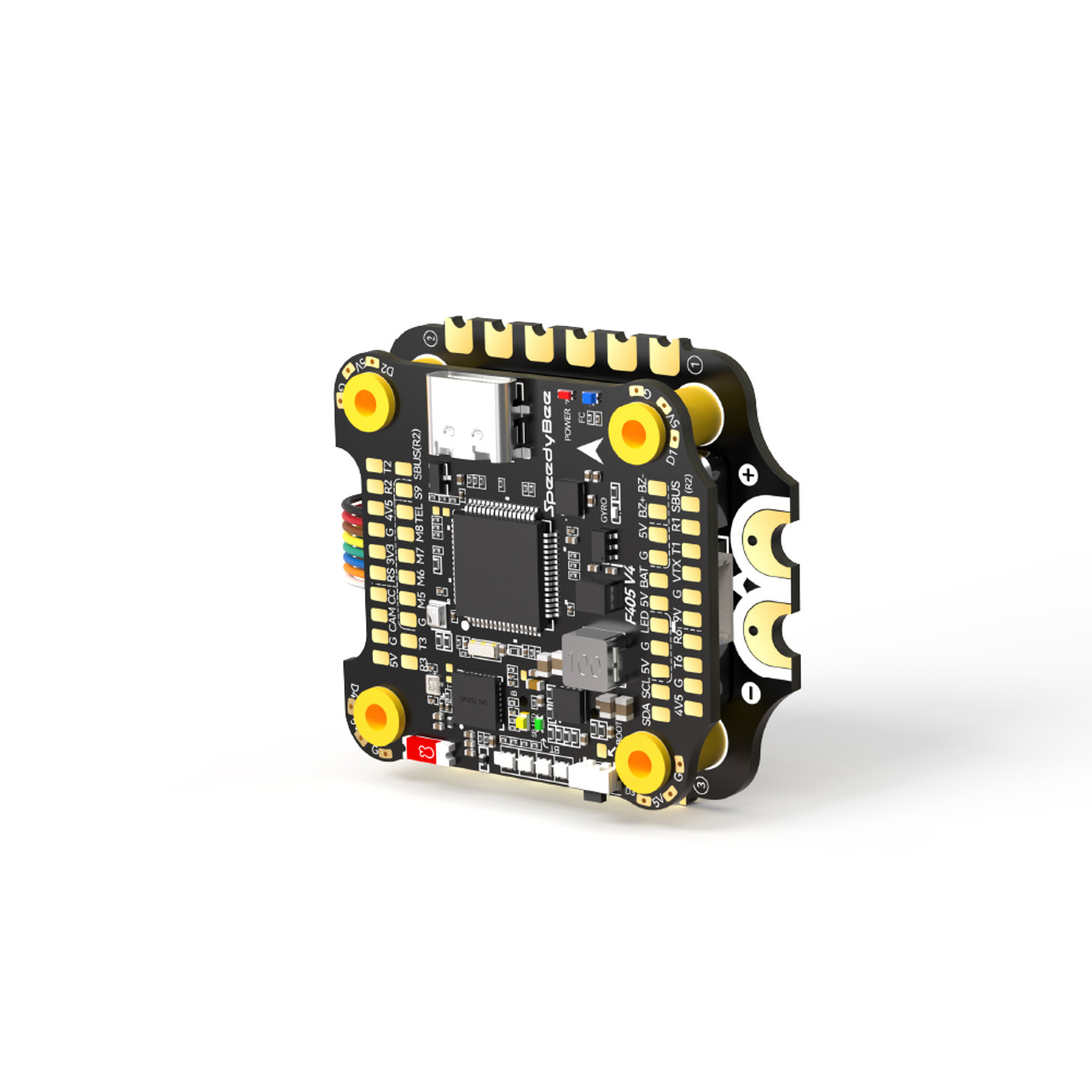

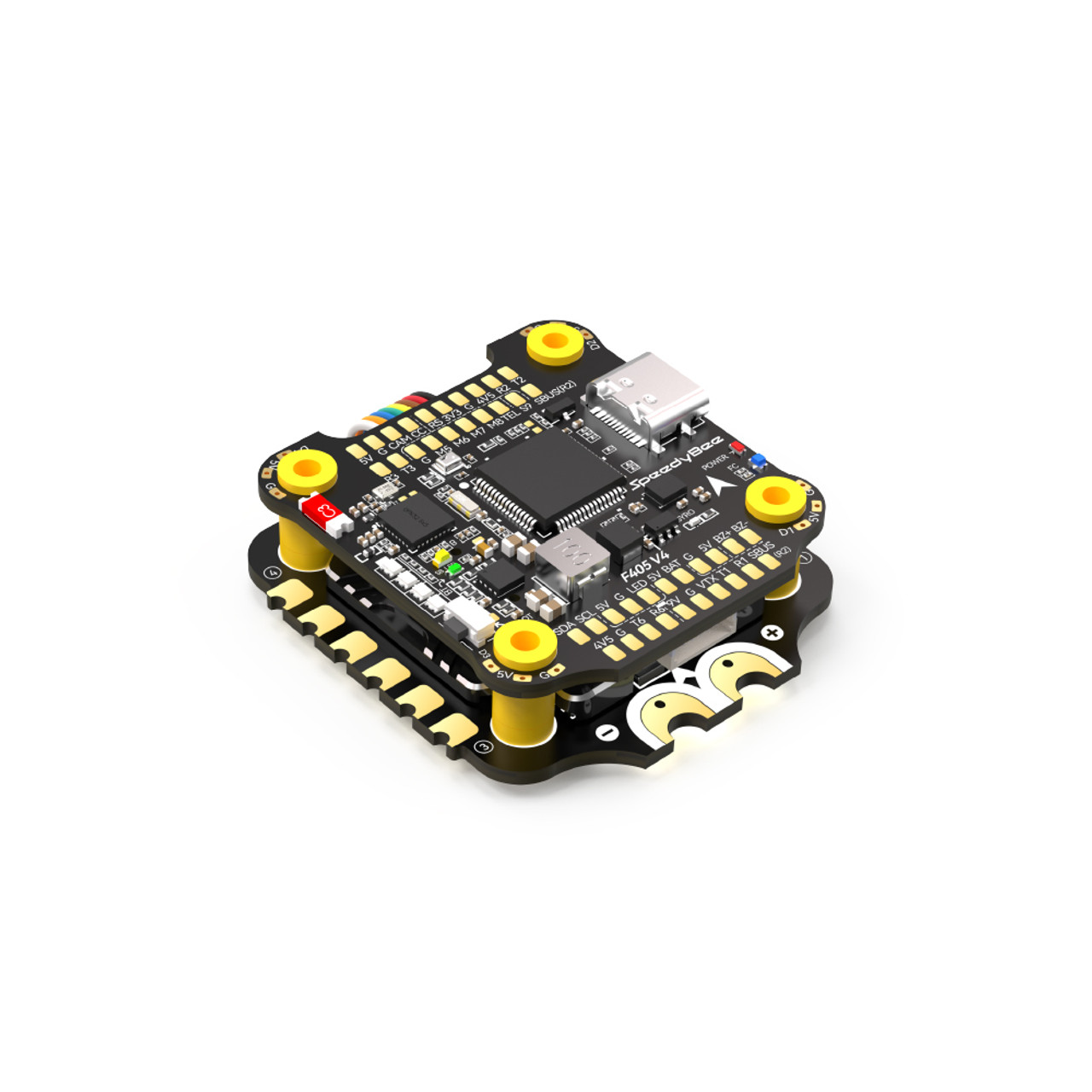

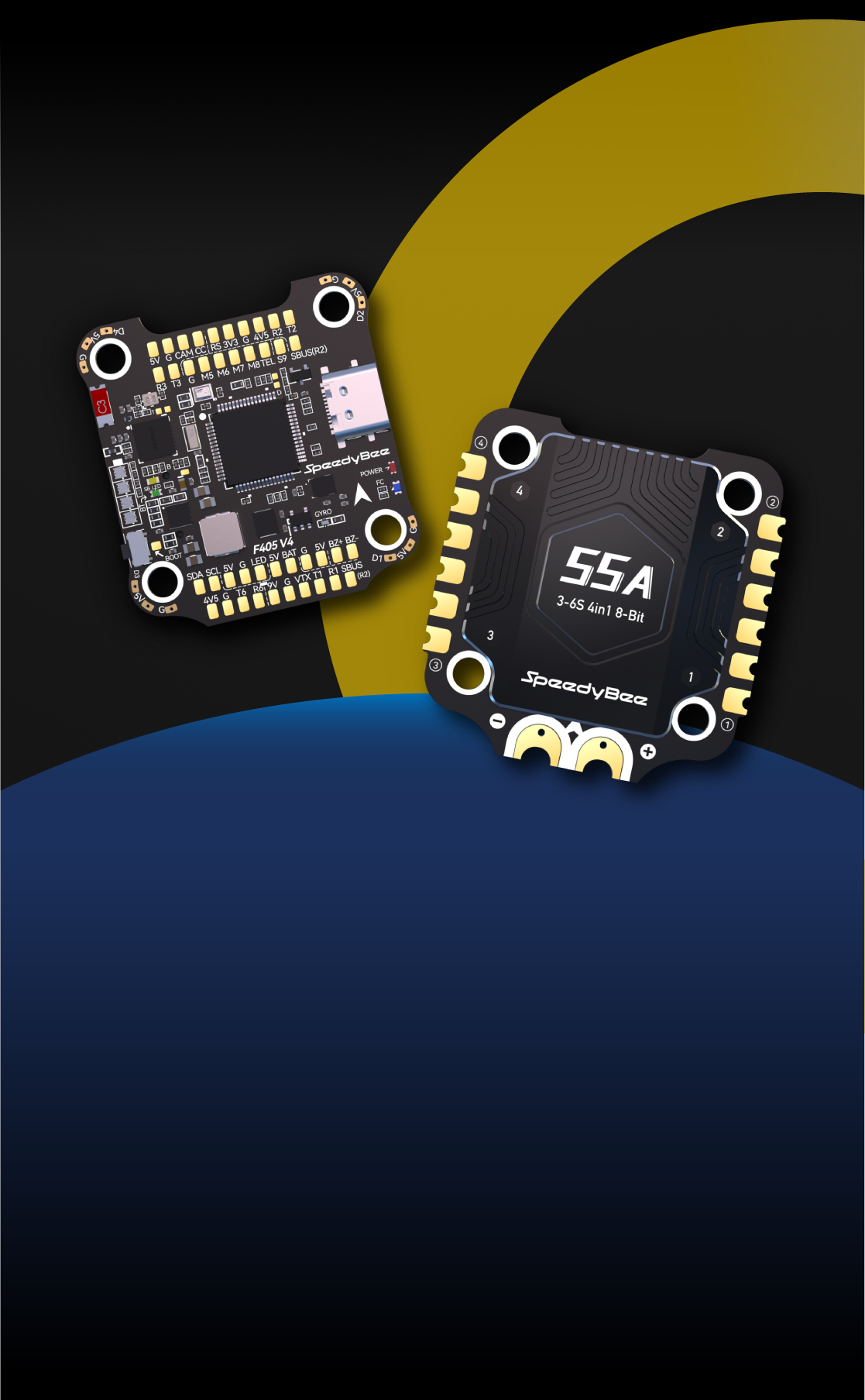

Стек SpeedyBee F405 V4 BLS 55A 30×30 FC и ESC
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
$69.99 за стек Bluetooth 55A?
Это смешно
Это смешно
Я знаю, да? Всего за 69,99 долларов вы получите STM32F405 FC (лучше, чем F411), встроенный 4-уровневый индикатор времени автономной работы, слот для SD-карты Blackbox объемом 4 ГБ для ваших бортовых журналов, 4 группы светодиодных лент в комплекте с разъемом DJI для вашего цифрового квадроцикла и встроенный Bluetooth для беспроводной настройки в приложении SpeedyBee. Не забывайте о мощном регуляторе 4-в-1 на 55 А, построенном с радиатором из алюминиевого сплава + защитный диод TVS + конденсаторы TDK SMT японского производства + внешний конденсатор с низким ESR 1000 мкФ, все для прочной сборки и плавного полета.
И все это всего за $69.99! Топовая спецификация по безумно низкой цене, чего же вы ждете?

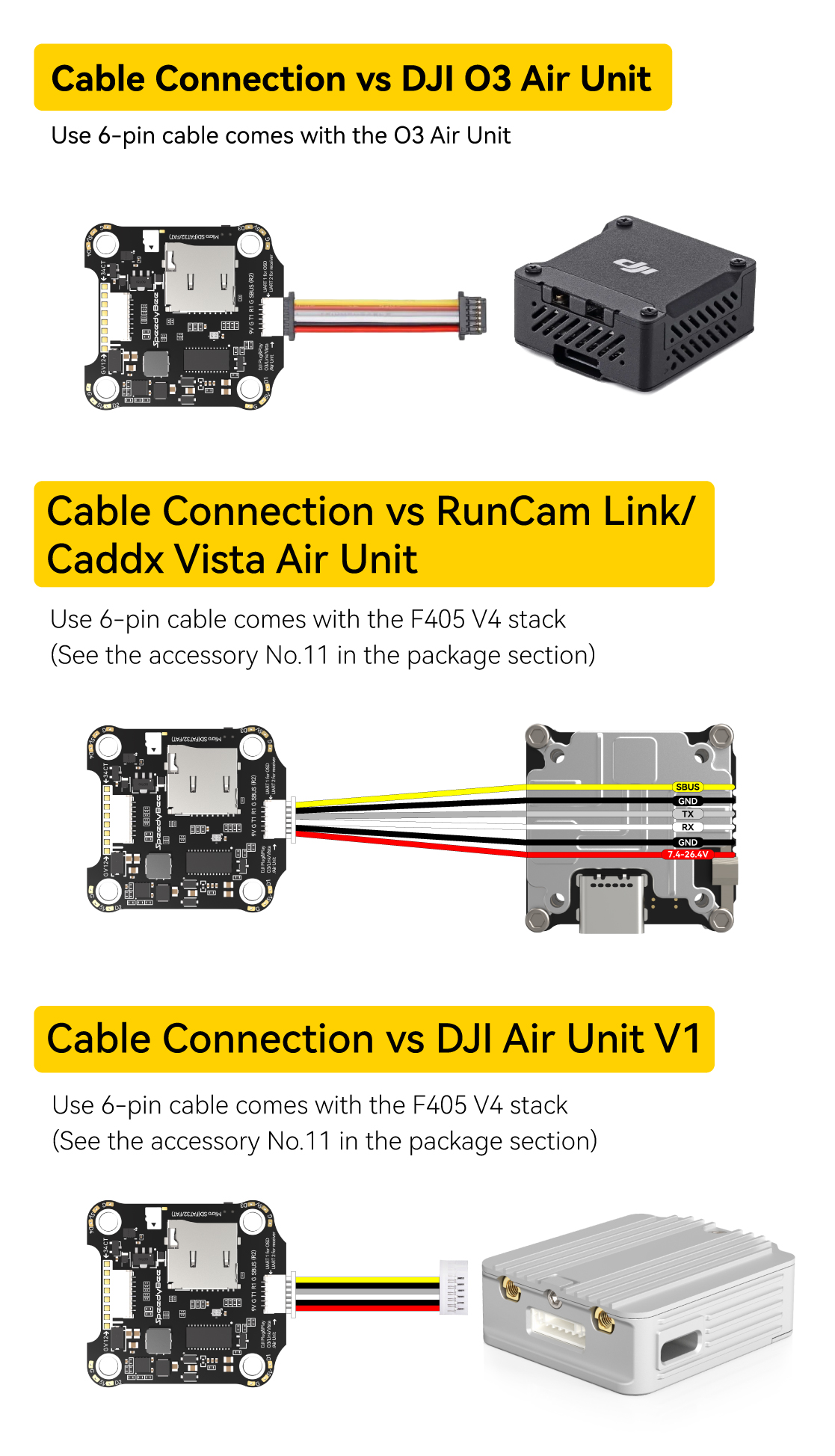

* Штекер DJI Air Unit полностью совместим с DJI O3 / RunCam Link / Caddx Vista / DJI Air Unit V1, провод менять не требуется.

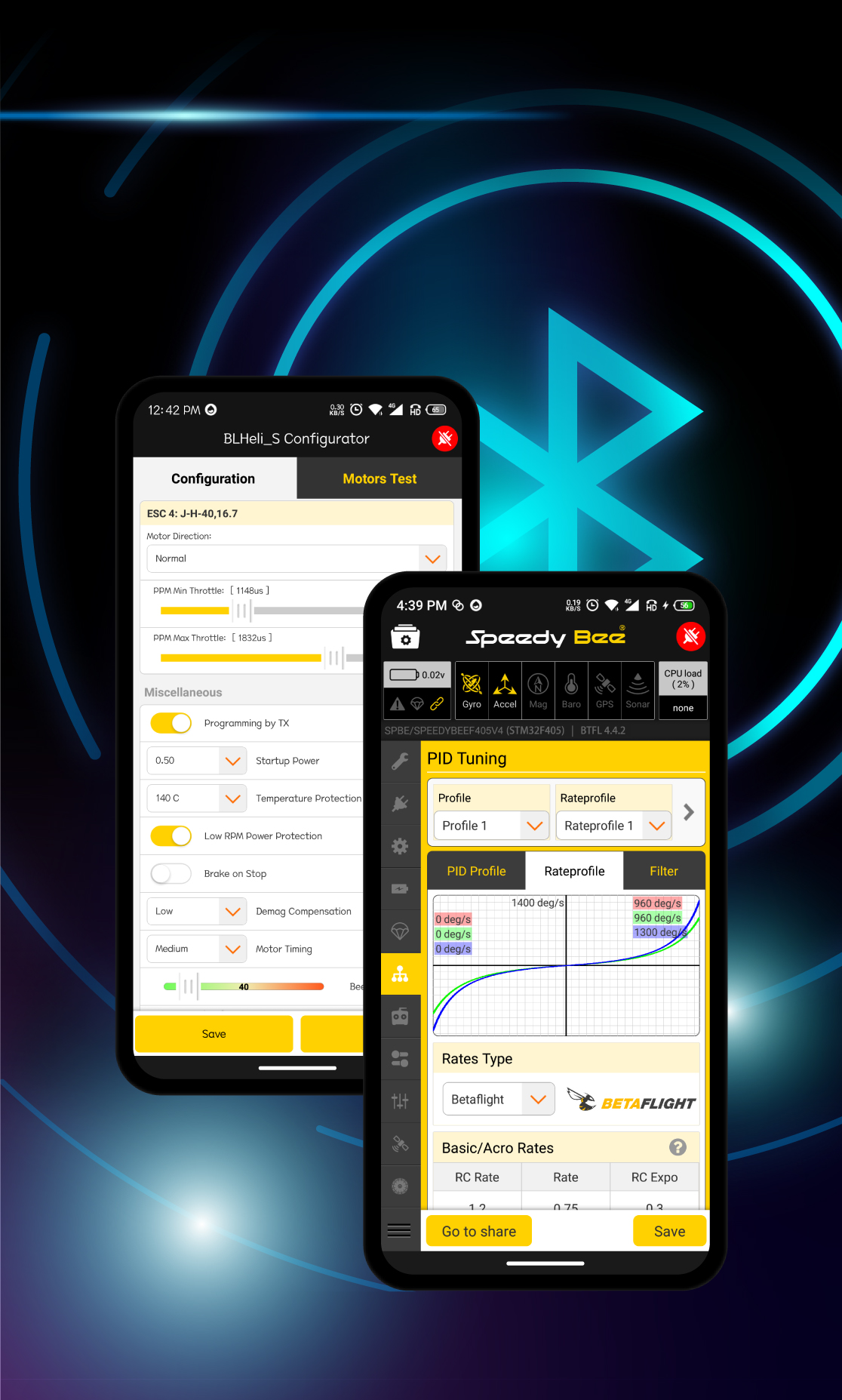

Настройте свой FC и ESC через Bluetooth!
С помощью приложения SpeedyBee превратите свой телефон в универсальный конфигуратор FC и настраивайте свой квадроцикл в любое время и в любом месте. Наслаждайтесь беспроводным, полностью настраиваемым ESC с приложением SpeedyBee

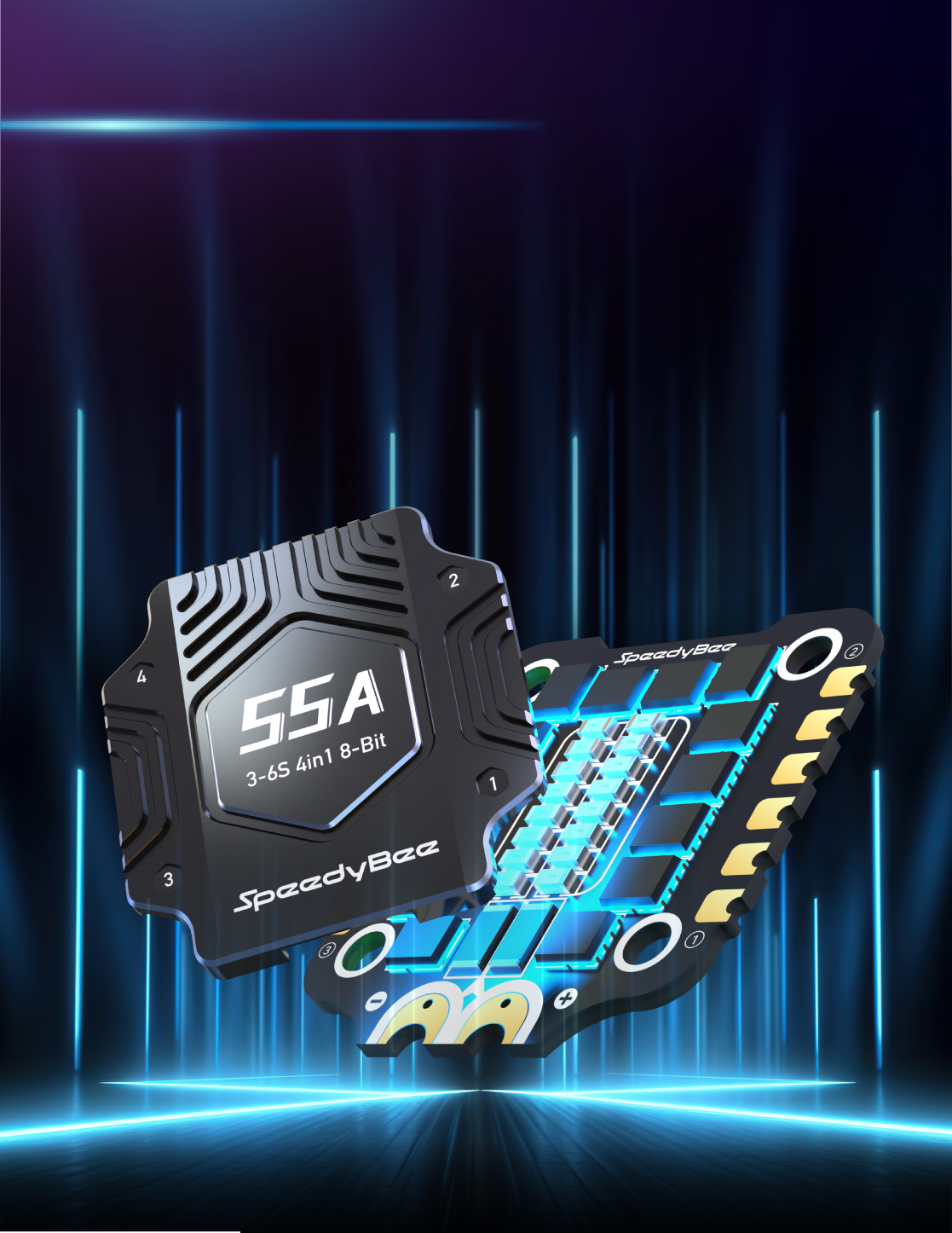

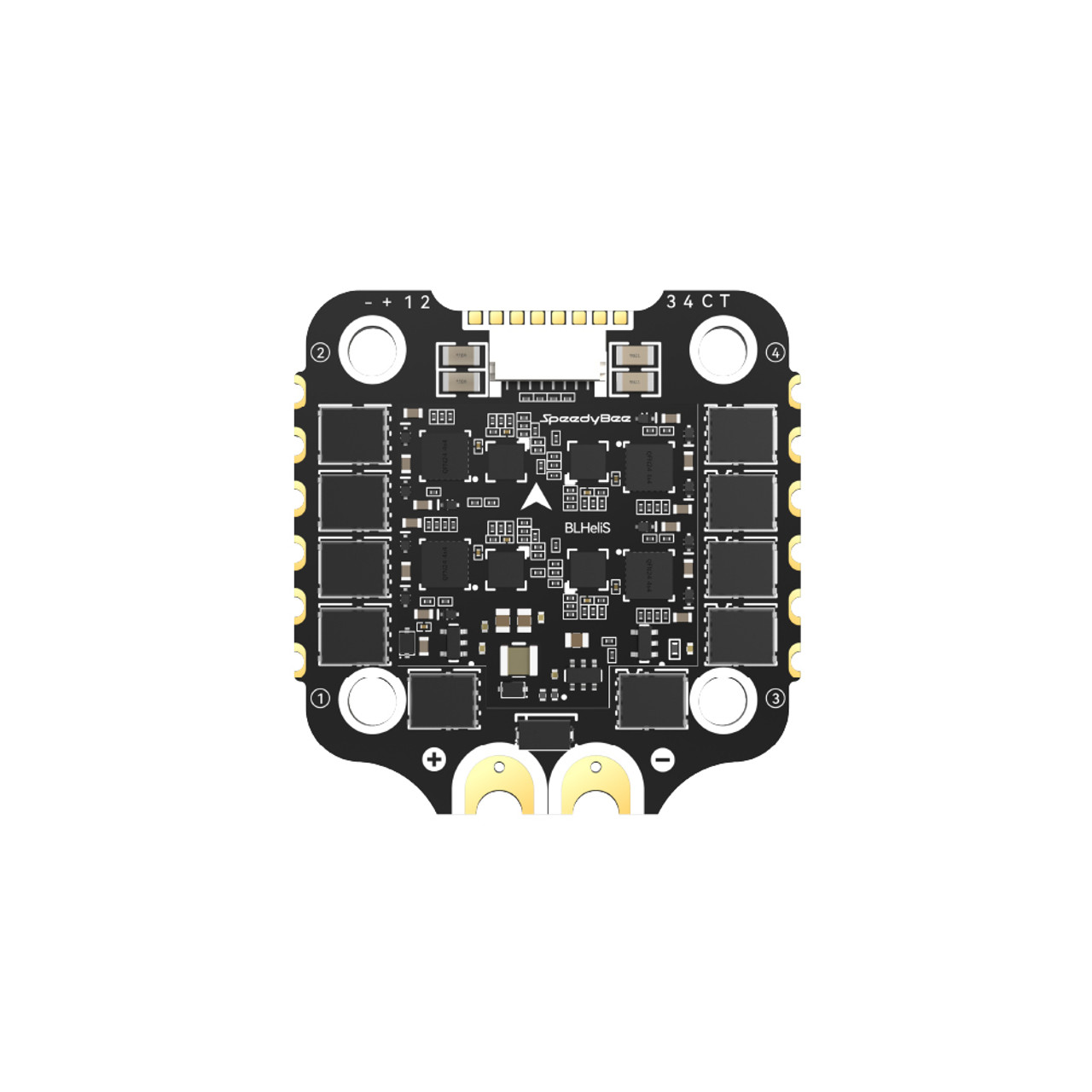

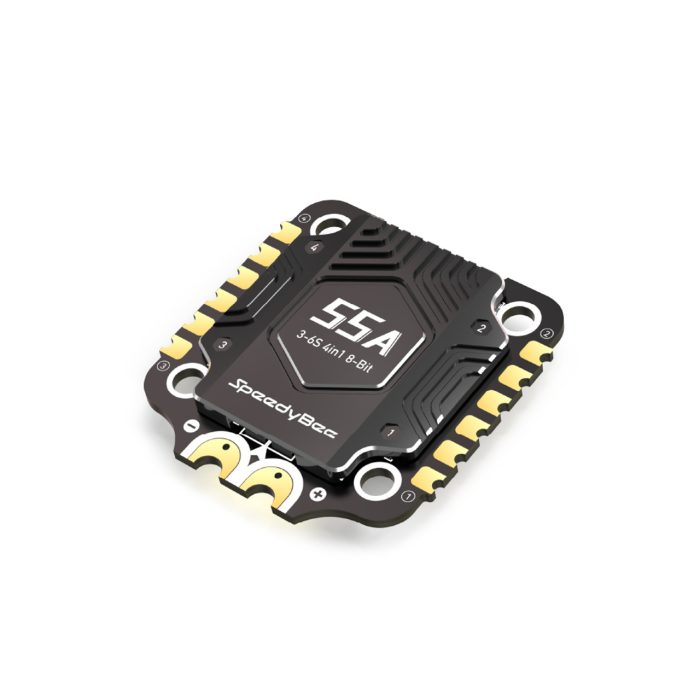

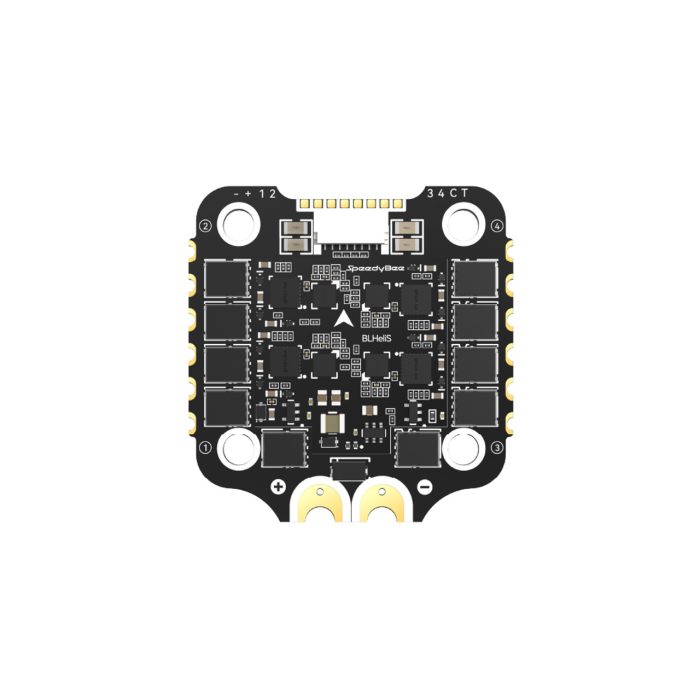

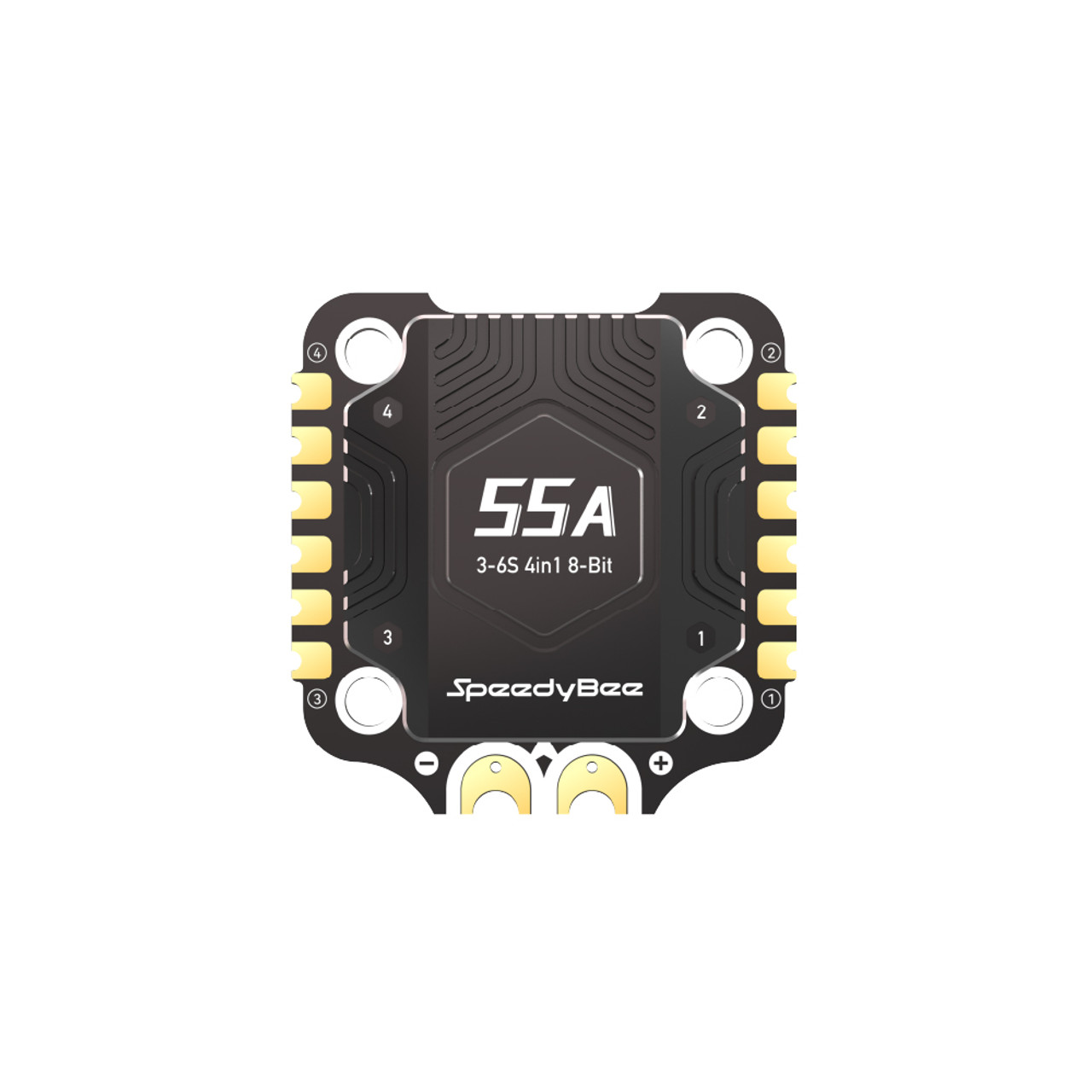

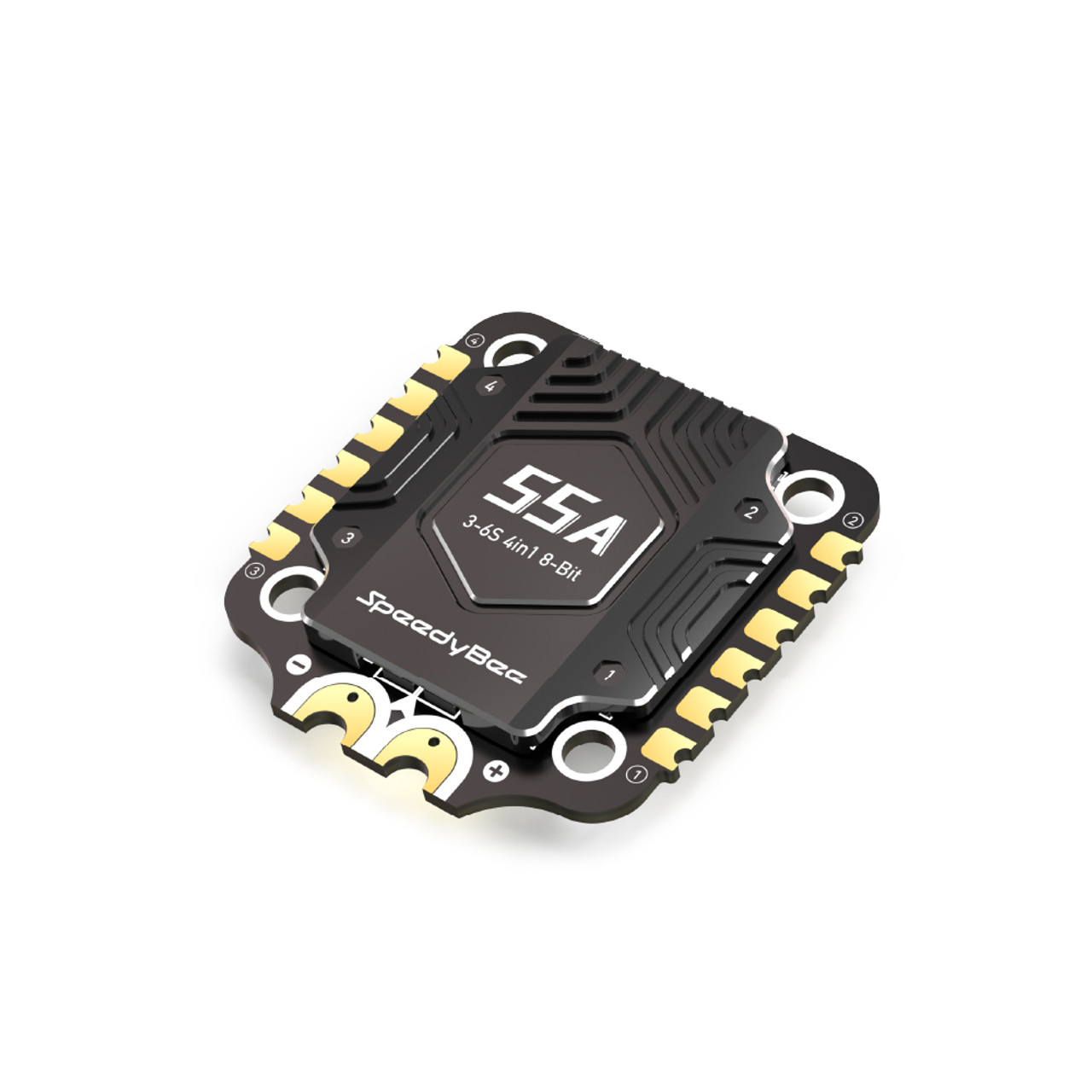

ESC модернизирован до 55 А с радиатором.
Конструкция печатной платы была усовершенствована, толщина меди увеличена с 2 до 3 унций, а характеристики МОП-транзисторов улучшены. Непрерывный ток теперь достигает 220 А по всем каналам, достигая пика в 280 А в течение 10 секунд. Дополнительный радиатор из алюминиевого сплава обеспечивает эффективное рассеивание тепла МОП-транзисторов для стабильной выходной сигнализации ESC. Он обеспечивает настоящий выходной ток 55 А, предназначенный для самых мощных двигателей 6S.

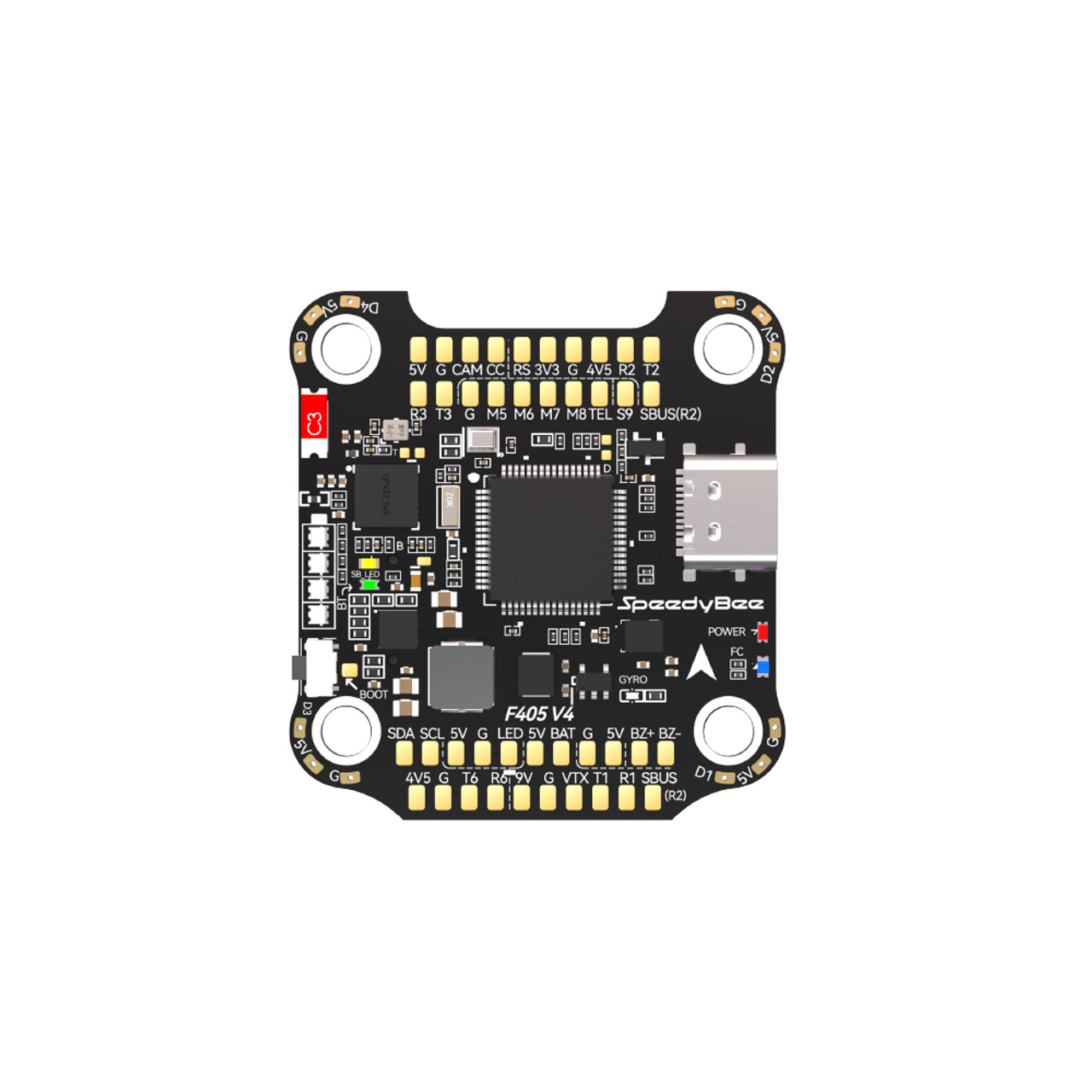

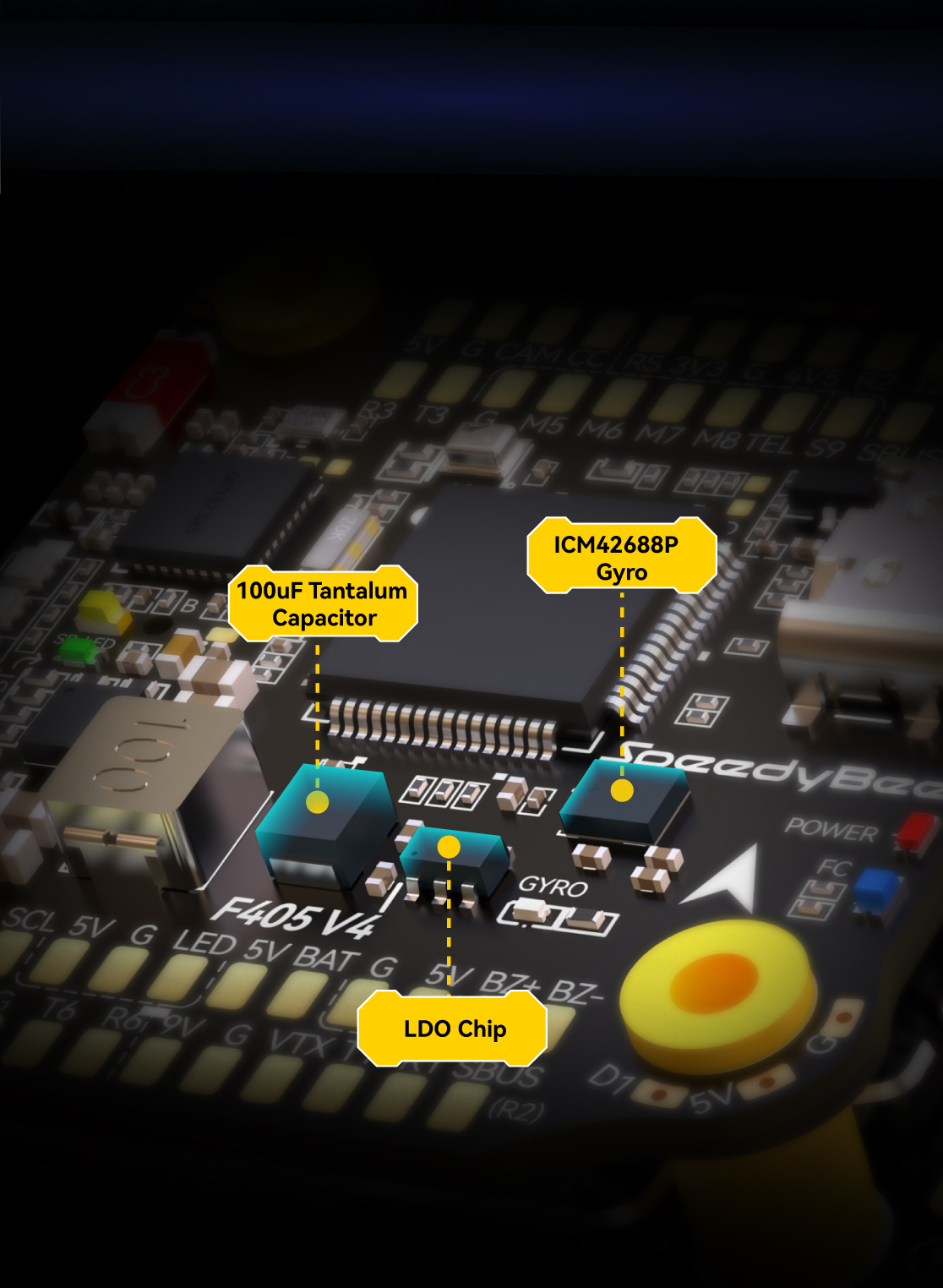

ICM42688P Гироскоп и очистка
электропитание.
электропитание.
Благодаря высокому чипу питания LDO от MaxLinear гироскоп получает выделенную мощность, повышая защиту от перенапряжения на 320%. Фильтрующий танталовый конденсатор емкостью 100 мкФ защищает данные гироскопа от силовых помех. Это обеспечивает точную реакцию на полеты, позволяя вам по-настоящему насладиться радостью полета!

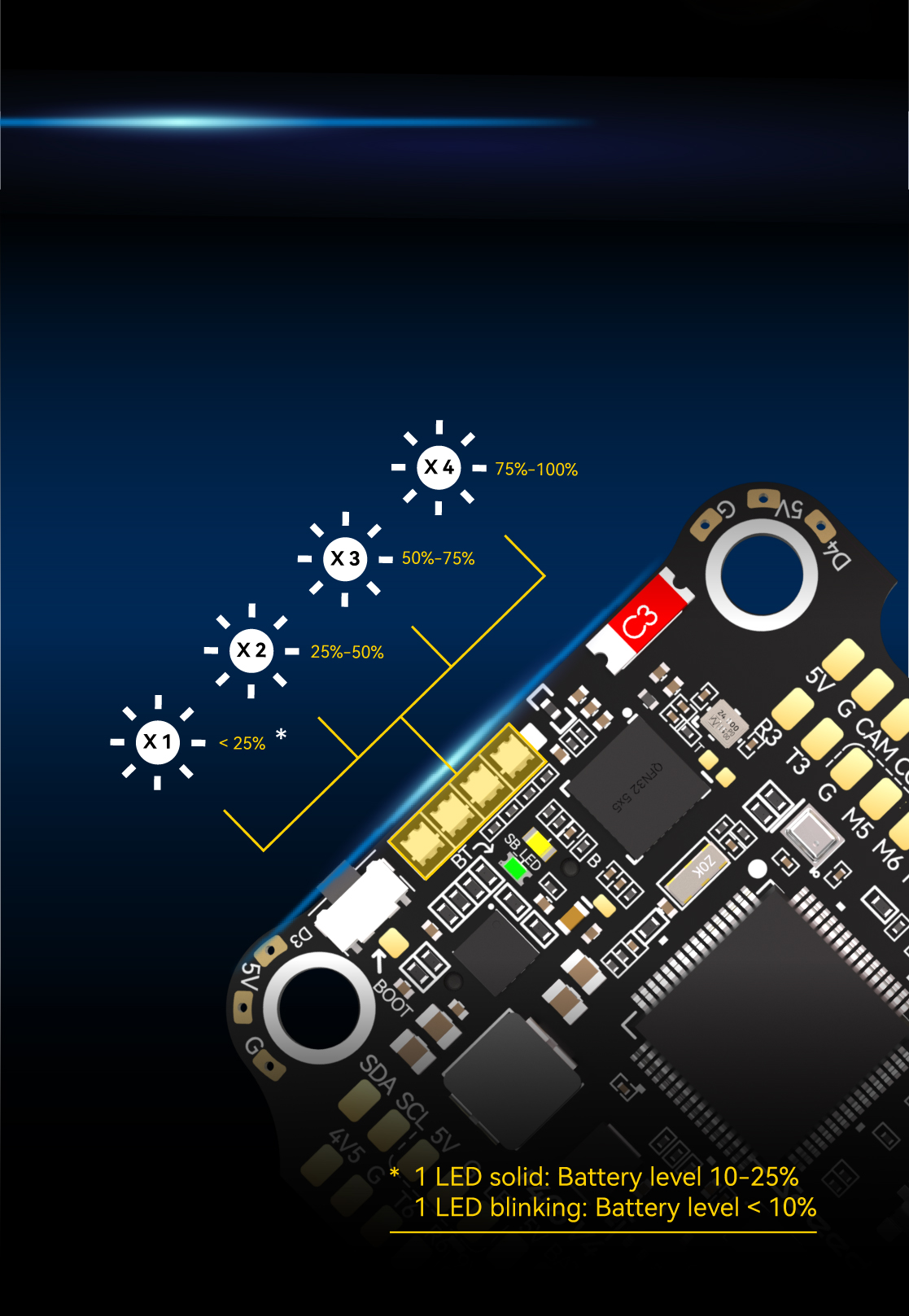

Забыли свой LiPo чекер?
Вы только посмотрите на ФК!
Вы только посмотрите на ФК!
На боковой стороне полетного контроллера вы найдете 4-уровневый индикатор емкости аккумулятора. Как только вы подключите батарею, вы сможете мгновенно увидеть уровень заряда батареи, что избавит вас от необходимости надевать очки для проверки состояния батареи.

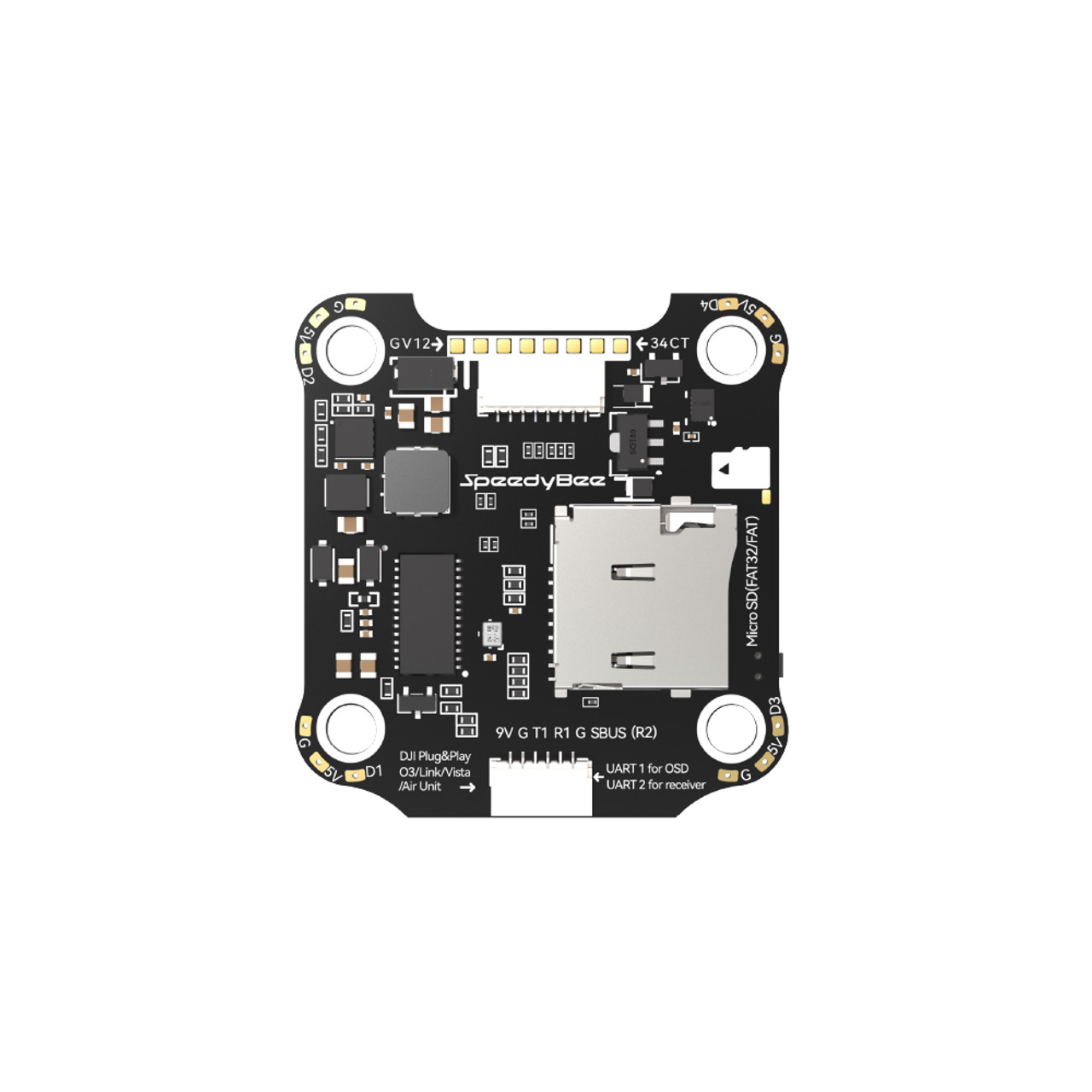

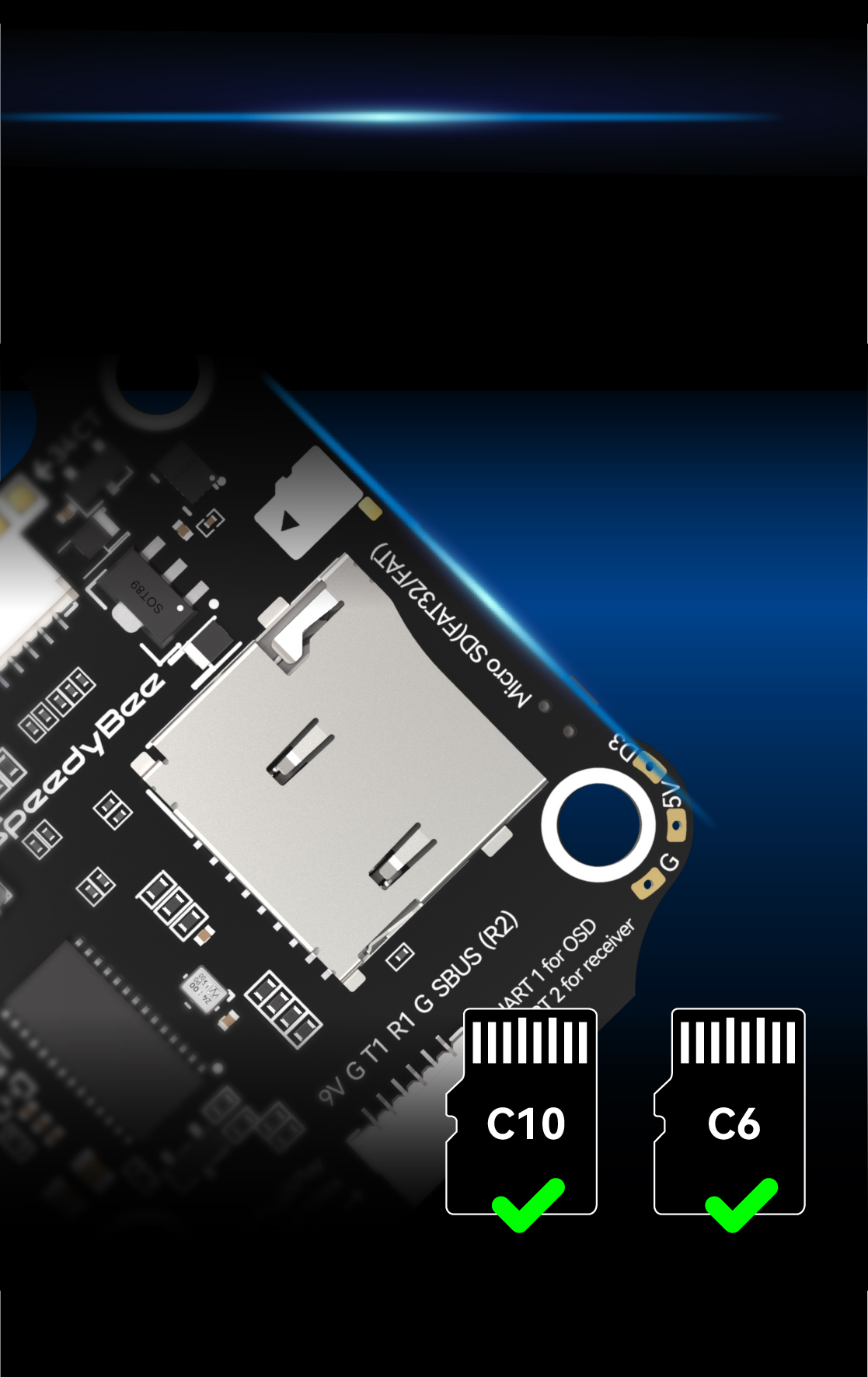

Исправлена проблема совместимости с SD-картами!
F405 V3 FC столкнулся с проблемами совместимости с некоторыми картами microSD, а некоторые даже иногда влияли на стабильное экранное меню. Однако усовершенствованный полетный контроллер F405 V4 решает эти проблемы. Он надежно поддерживает карты C4, C6, C10 и выше со скоростью ведения журнала 2k/4k.
BF/INAV может распознавать до 4 ГБ пространства черного ящика. После того, как вы очистите SD-карту, вы сможете наслаждаться 1000+ полетами. Испытайте свободу черного ящика, как никогда раньше!

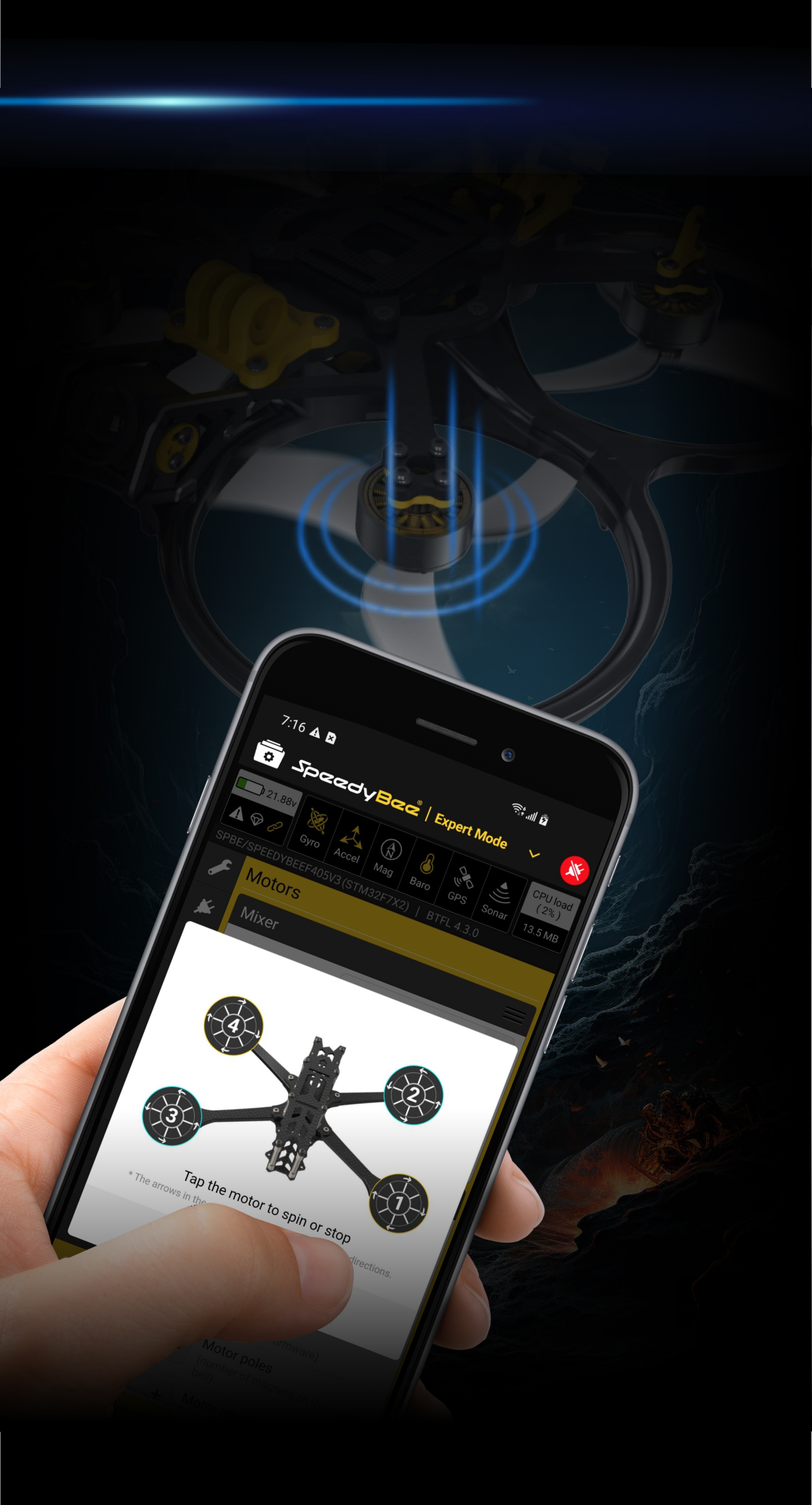

Изменяйте направление движения двигателя без проводов!
Вы все еще используете компьютер для изменения направления движения двигателя? С помощью этого стека, когда вы закончите сборку, подключитесь к приложению SpeedyBee, измените направление двигателя всего за несколько простых шагов*. Затем взлетайте.
* Чтобы воспользоваться этой функцией, перейдите в приложение > Motors > Motor Direction Settings.

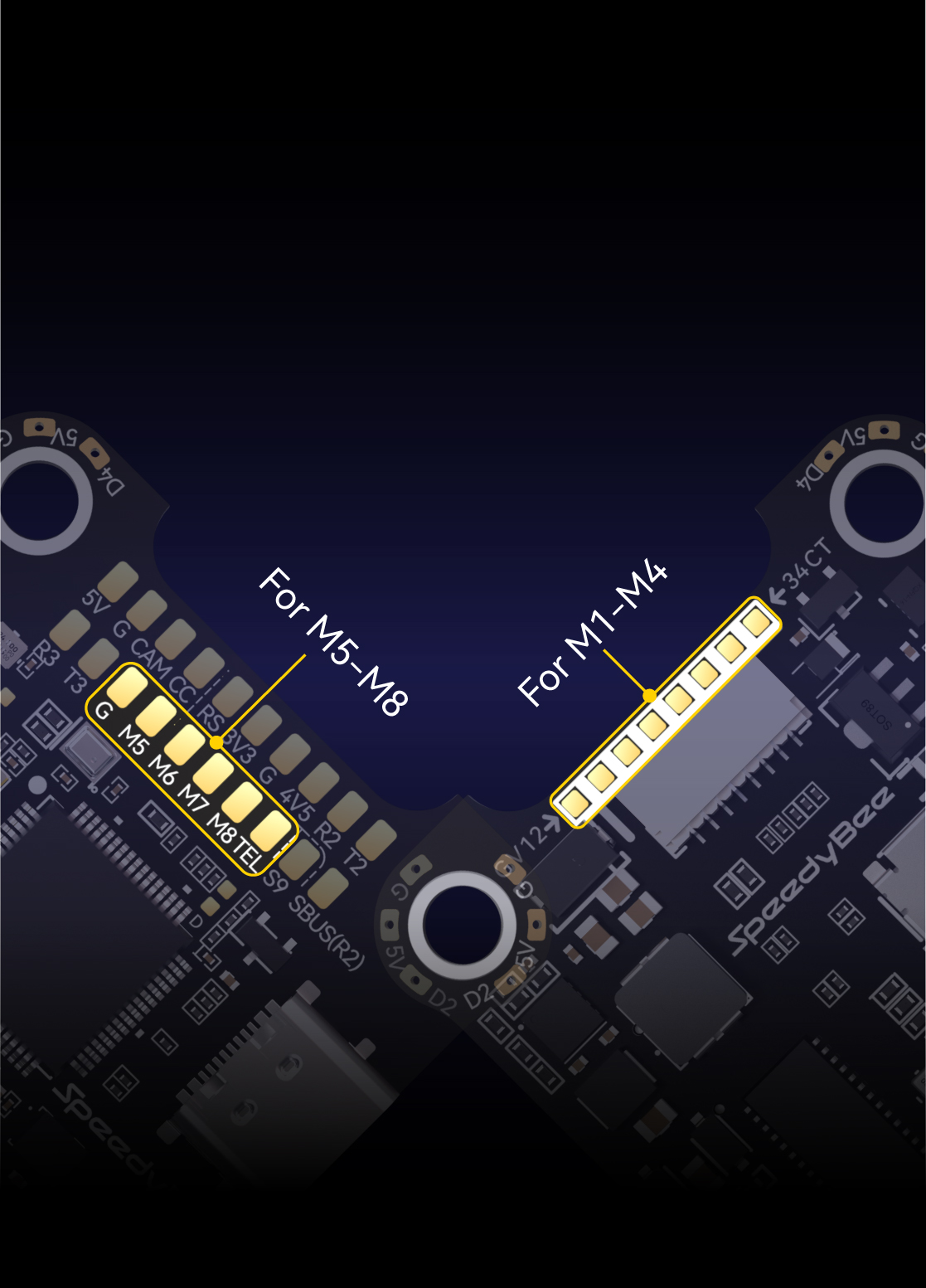

Выход 8 двигателей для X8/Y6/неподвижных крыльев.
Вы можете использовать этот стек для создания дронов X8, Y6 или неподвижных крыльев. Забудьте о том, чтобы ползать по массивной сборке только для того, чтобы подключить USB-кабель. Просто достаньте свой телефон, чтобы настроить все в приложении SpeedyBee.

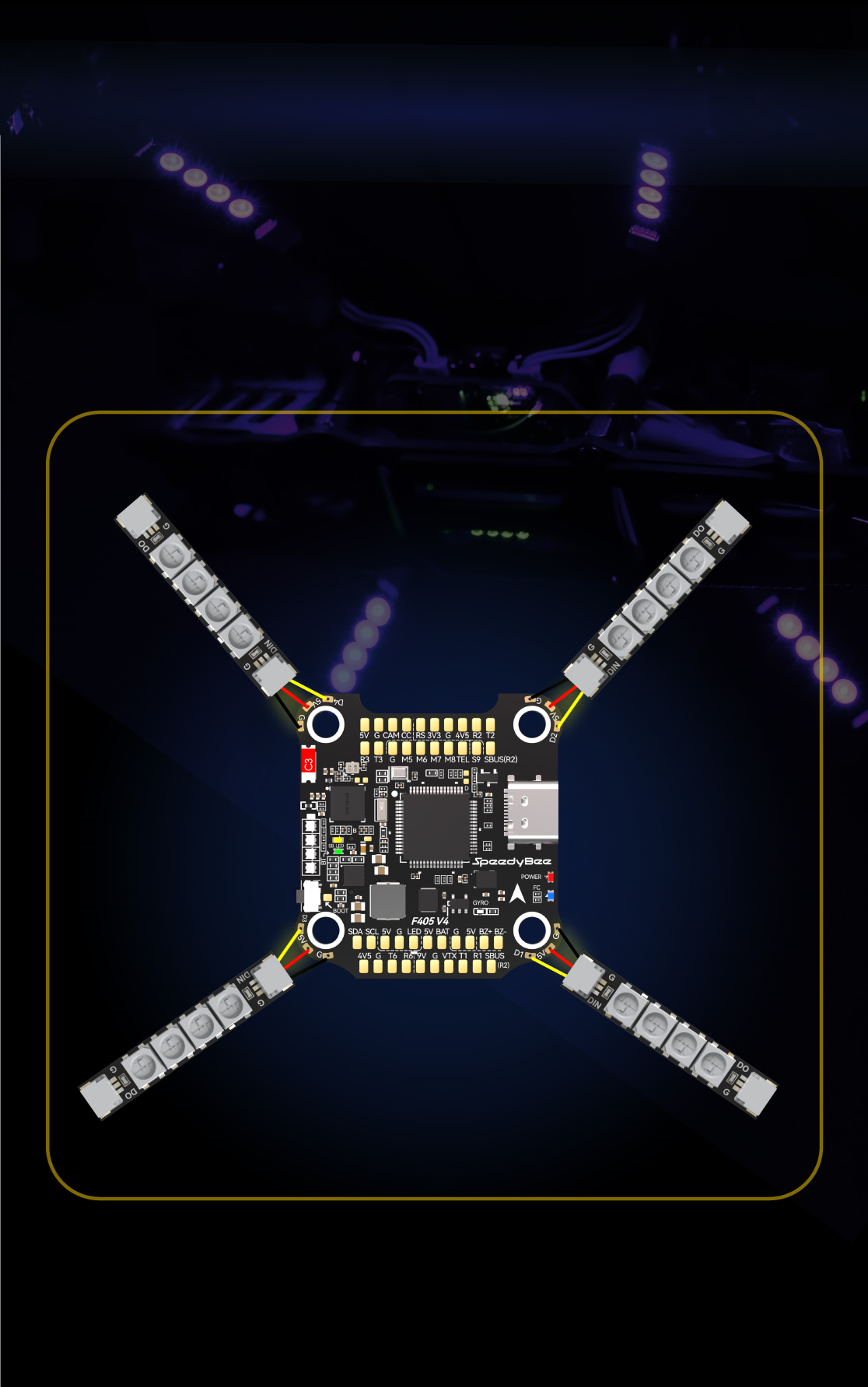

4 комплекта светодиодных площадок с простым переключением.
Нужна лучшая видимость в ночное время? Просто припаяйте светодиодные ленты* и проложите самый темный след, который только сможете найти. Всего одним нажатием кнопки BOOT вы можете переключаться между различными пресетами светодиодов** и выбирать тот, который вам нравится!
* Светодиодные ленты можно приобрести здесь
** Или нажмите и удерживайте кнопку загрузки, чтобы переключиться в режим Betaflight LED.
** Или нажмите и удерживайте кнопку загрузки, чтобы переключиться в режим Betaflight LED.

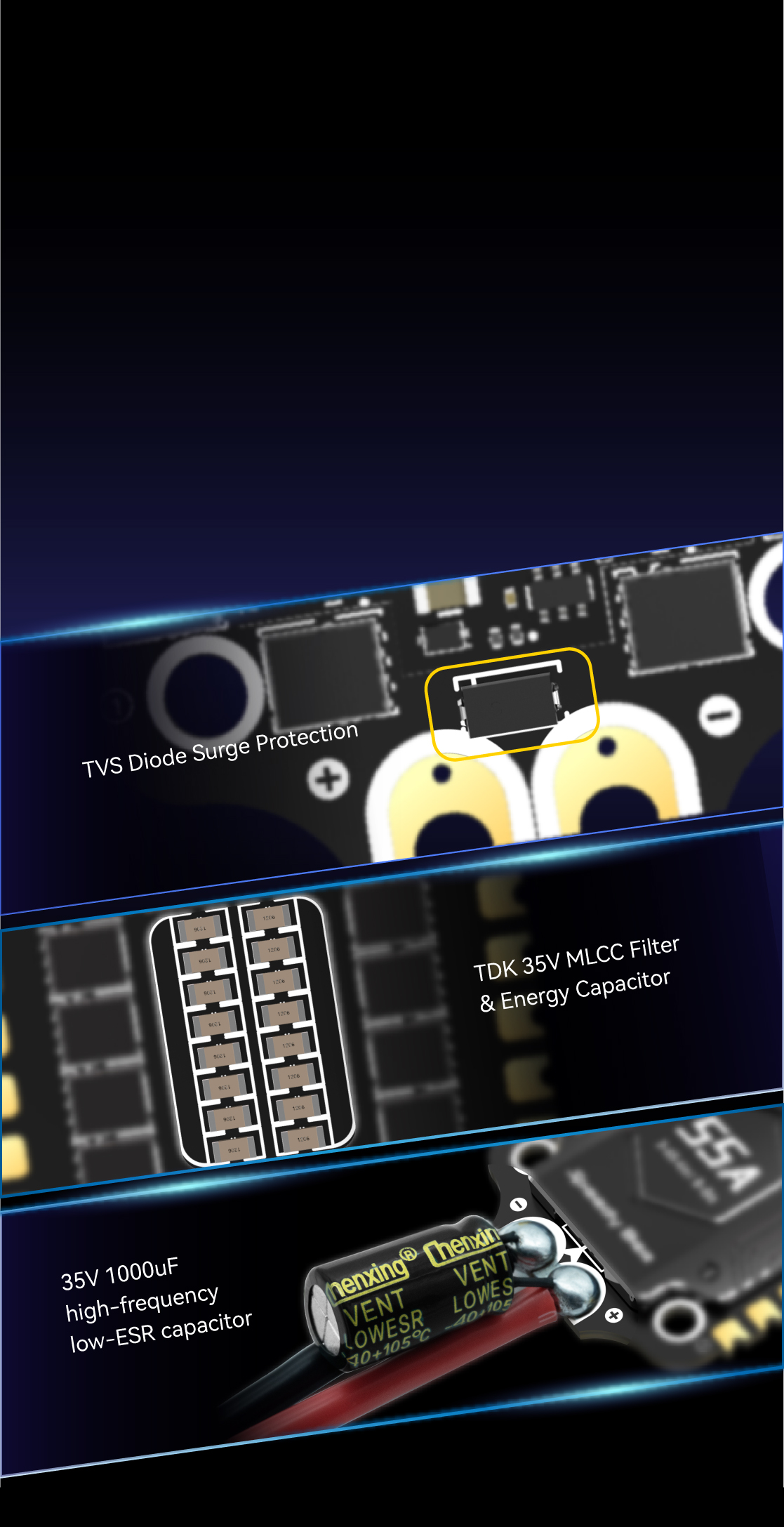

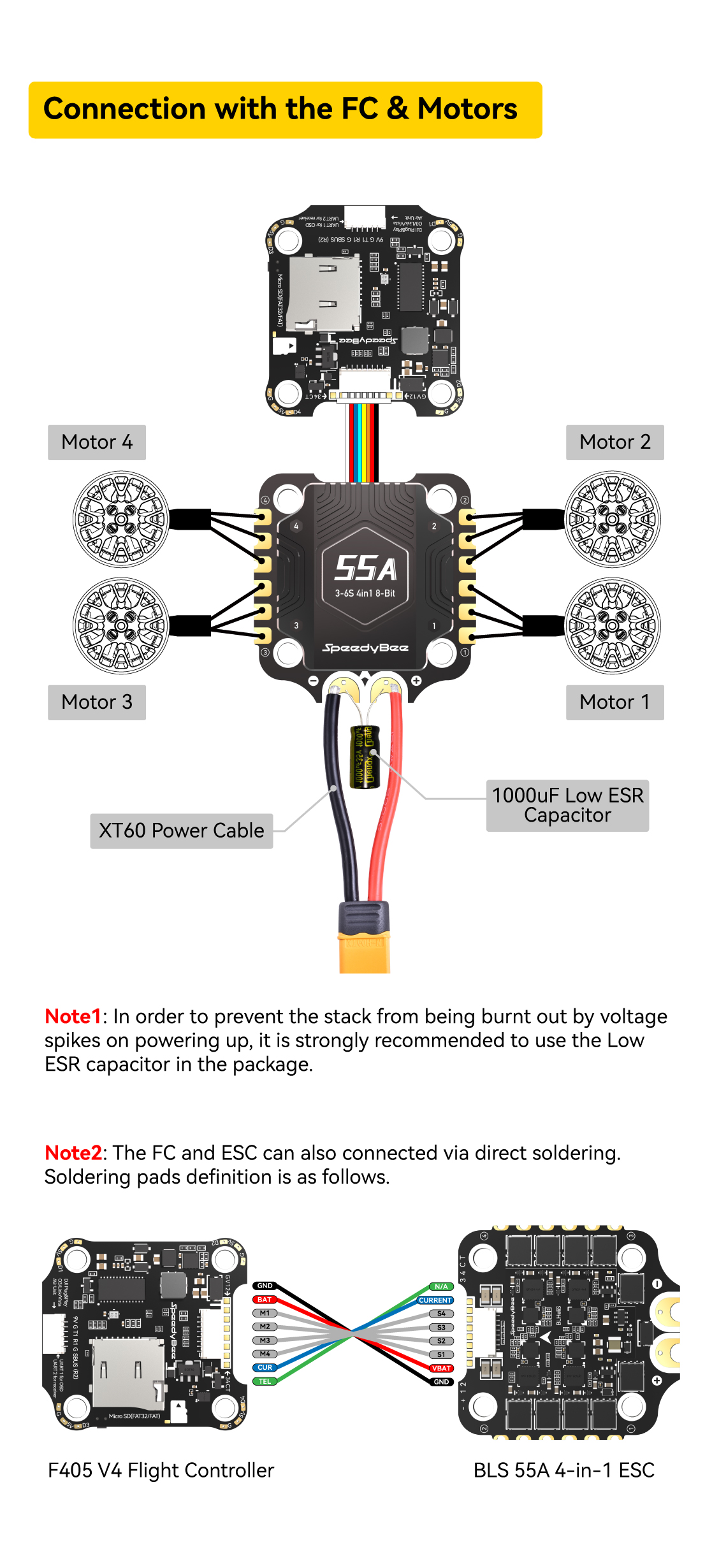

Защитный диод TVS + 21 встроенный конденсатор TDK + электролитический конденсатор большой емкости 1000 мкФ = улучшенная защита ESC
Мы включили диод TVS, который эффективно поглощает скачки напряжения во время включения питания и аварийных ситуаций. Плата оснащена 21 высококачественным японским конденсатором TDK 35V 22 мкФ для фильтрации SMD и хранения энергии. Они, наряду со стандартным высокочастотным электролитическим конденсатором 1000 мкФ с низким ESR, эффективно отфильтровывают помехи сигнала от источника питания к гироскопу полетного контроллера, обеспечивая более плавный полет.

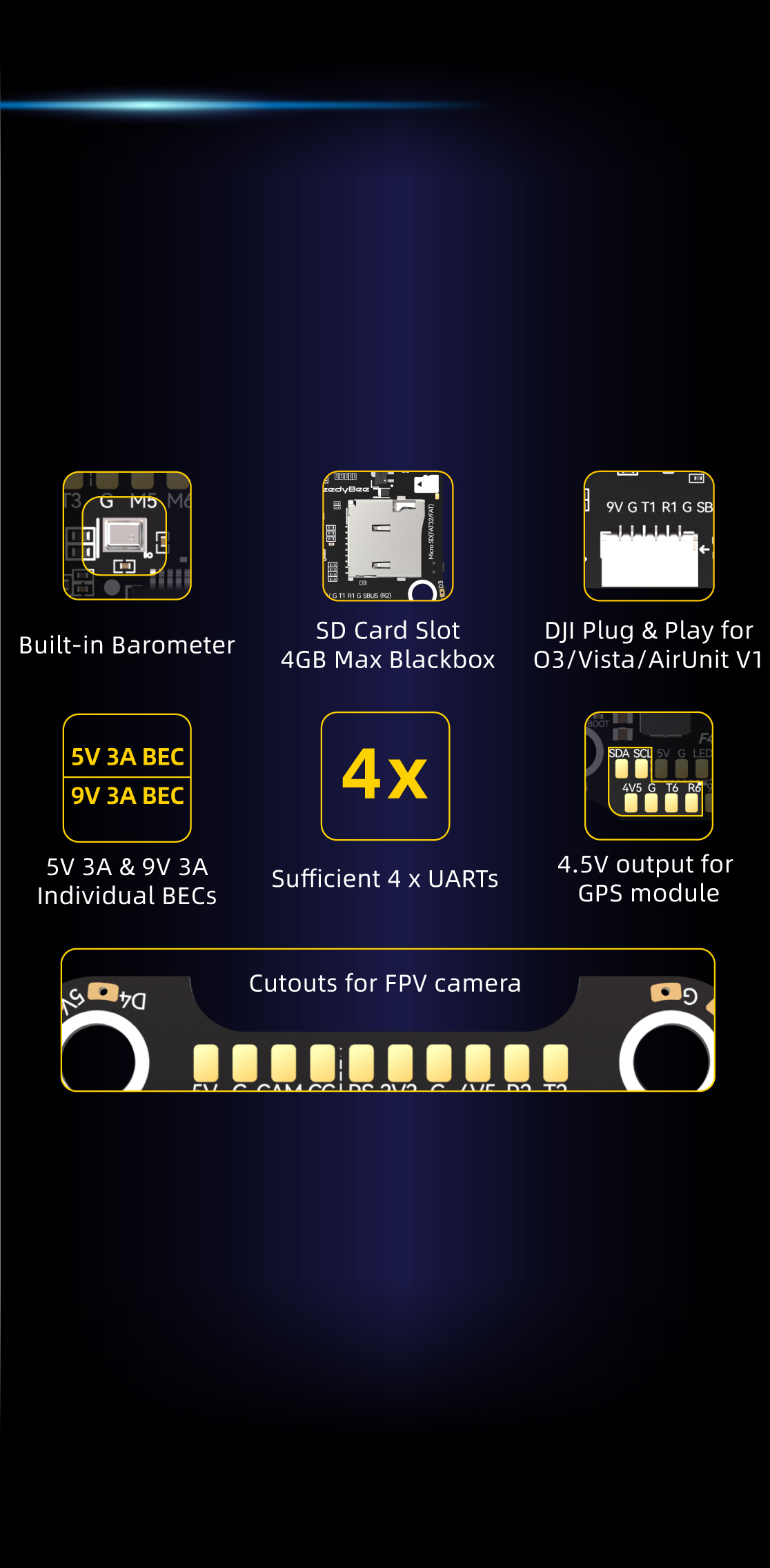

И в комплекте с большим количеством полезных функций.
● Встроенный барометр для точного расчета высоты
● Слот для SD-карты поддерживает до 4 ГБ данных Blackbox*

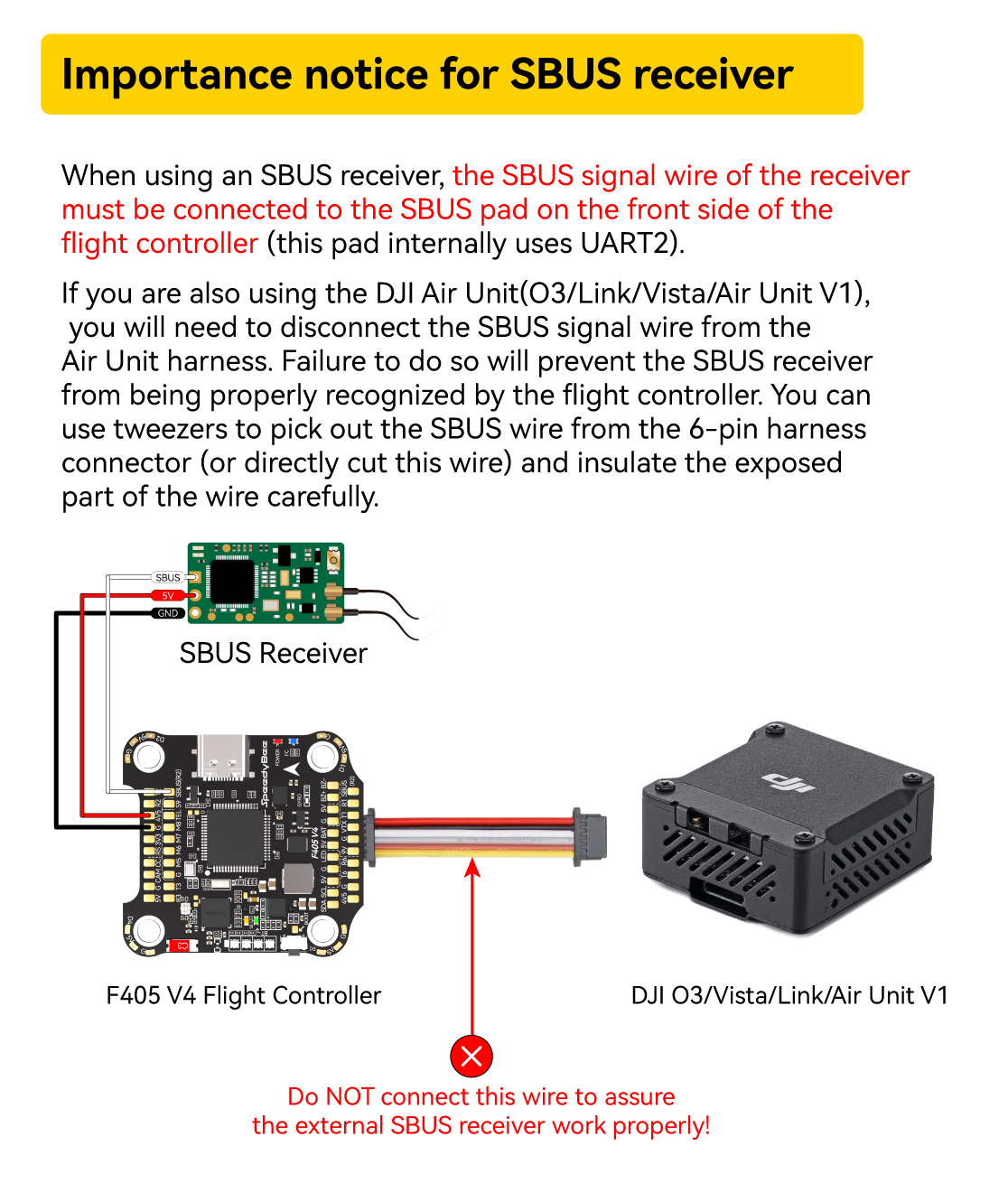

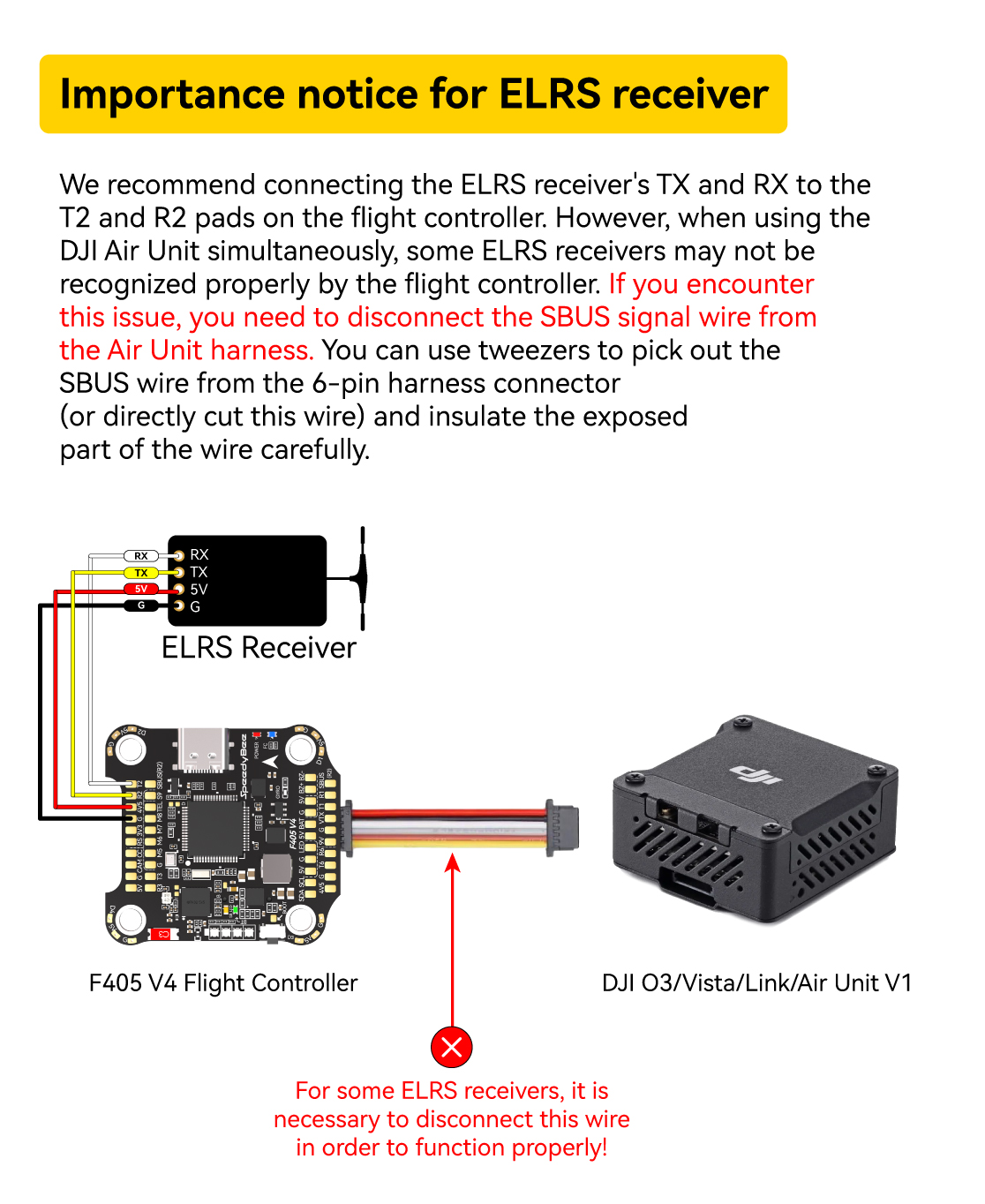

● Специальный разъем DJI Air Unit для быстрой цифровой сборки
● Двойные БЭК 5 В и 9 В теперь обновлены до обоих выходов 3 А.
● 4 x UART для вашего приемника + VTX + камера + GPS
● Питание GPS с помощью USB-кабеля — батарея не требуется,
Никакого дополнительного тепла, никаких забот
● Вырезы 22 мм для FPV-камеры в плотной сборке
● Слот для SD-карты поддерживает до 4 ГБ данных Blackbox*
● Специальный разъем DJI Air Unit для быстрой цифровой сборки
● Двойные БЭК 5 В и 9 В теперь обновлены до обоих выходов 3 А.
● 4 x UART для вашего приемника + VTX + камера + GPS
● Питание GPS с помощью USB-кабеля — батарея не требуется,
Никакого дополнительного тепла, никаких забот
● Вырезы 22 мм для FPV-камеры в плотной сборке
* Для прошивки Betaflight требуется, чтобы тип карты microSD был стандартным (SDSC) или высокой емкостью (SDHC) менее 32 ГБ, поэтому карты увеличенной емкости (SDXC) не поддерживаются (многие высокоскоростные карты U3 являются SDXC). Кроме того, карта microSD ДОЛЖНА быть отформатирована в формате FAT16 или FAT32 (рекомендуется), вы можете использовать любую SD-карту объемом менее 32 ГБ, но Betaflight может распознать только 4 ГБ максимум. Мы предлагаем вам использовать этот сторонний инструмент форматирования и выбрать «Перезаписать формат», а затем отформатировать карту. Также ознакомьтесь здесь с рекомендуемыми SD-картами или купите протестированные карты в нашем магазине.

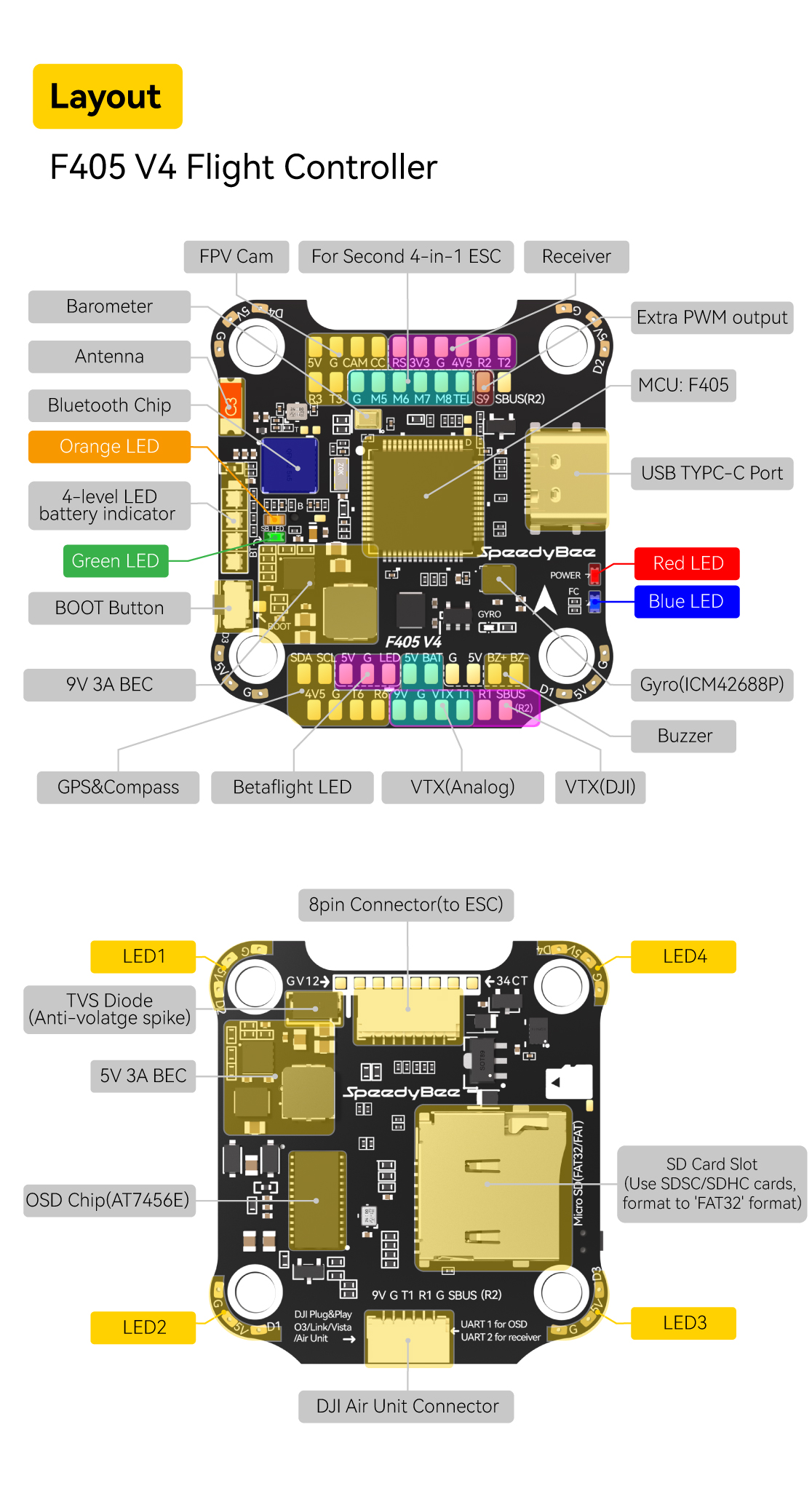

Спецификации

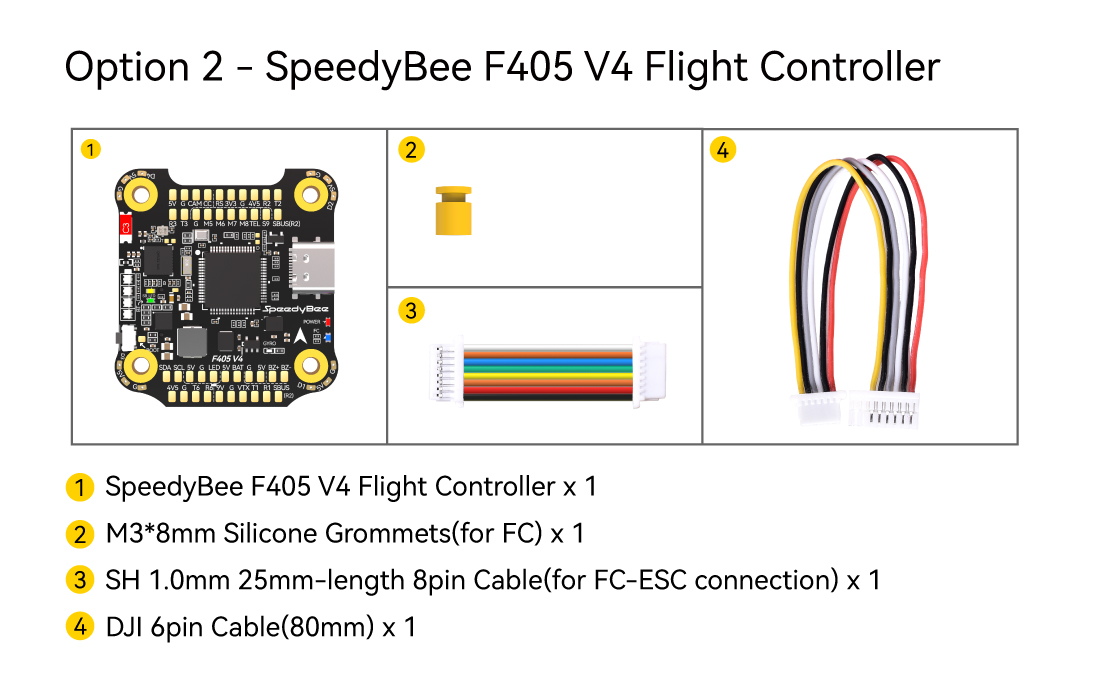

| Наименование продукта | Полетный контроллер SpeedyBee F405 V4 30×30 |
| Микроконтроллер (MCU) | STM32F405 |
| ИДУ (Гироскоп) | ICM42688P |
| Тип USB-порта | Тип C |
| Барометр | Встроенный |
| Чип экранного меню | AT7456E чип |
| БЛУЗ Блютуз | Поддержанный. Используется для настройки полетного контроллера (MSP должен быть включен со скоростью передачи данных 115200 на UART4) |
| WIFI | Не поддерживается |
| Способ подключения воздушного устройства DJI | Поддерживаются два способа: 6-контактный разъем или прямая пайка. |
| 6-контактный разъем воздушного блока DJI | Поддержанный. Полностью совместим с DJI O3 / RunCam Link / Caddx Vista / DJI Air Unit V1, провод не требуется. |
| Слот для карты Blackbox MicroSD | * Для прошивки Betaflight требуется, чтобы тип карты microSD был стандартным (SDSC) или высокой емкостью (SDHC) менее 32 ГБ, поэтому карты увеличенной емкости (SDXC) не поддерживаются (многие высокоскоростные карты U3 являются SDXC). Кроме того, карта microSD ДОЛЖНА быть отформатирована в формате FAT16 или FAT32 (рекомендуется), вы можете использовать любую SD-карту объемом менее 32 ГБ, но Betaflight может распознать только 4 ГБ максимум. Мы предлагаем вам использовать этот сторонний инструмент форматирования и выбрать «Перезаписать формат», а затем отформатировать карту. Также ознакомьтесь здесь с рекомендуемыми SD-картами или купите протестированные карты в нашем магазине. |
| Вход датчика тока | Поддержанный. Для SpeedyBee BLS 55A ESC установите масштаб = 400 и смещение = 0. |
| Подводимая мощность | 3S — 6S Lipo (через контакты/контакты BAT, BAT от 8-контактного разъема или 8-контактные контакты на нижней стороне) |
| Выход 5 В | 9 групп выходов 5 В, четыре контактные площадки +5 В и 1 площадка BZ+ (используется для зуммера) на передней стороне, а также 4 светодиодных контактных площадки 5 В. Суммарная токовая нагрузка составляет 3А. |
| Выход 9 В | 2 группы выходов 9 В, одна контактная площадка +9 В на передней стороне, а другая включена в разъем на нижней стороне. Суммарная токовая нагрузка составляет 3А. |
| Выход 3,3 В | Поддержанный. Предназначен для приемников с входом 3,3 В. Токовая нагрузка до 500 мА. |
| Выход 4,5 В | Поддержанный. Предназначен для приемника и модуля GPS даже при питании FC через USB-порт. Токовая нагрузка до 1 А. |
| Сигнал ESC | М1 — М4 на нижней стороне и М5-М8 на лицевой стороне. |
| UART | 6 комплектов (UART1, UART2, UART3, UART4 (выделено для подключения Bluetooth)), UART5 (выделено для телеметрии ESC), UART6 |
| Телеметрия ESC | УАРТ Р5(УАРТ5) |
| I2C | Поддержанный. Накладки SDA и SCL на лицевой стороне. Используется для магнитометра, гидролокатора и т. Д. |
| Традиционная светодиодная панель Betaflight | Поддержанный. Панели 5 В, G и светодиоды в нижней части лицевой стороны. Используется для светодиодов WS2812, управляемых прошивкой Betaflight. |
| Зуммер | Пэды BZ+ и BZ, используемые для зуммера 5 В |
| Кнопка BOOT | Поддержанный. [A]. Нажмите и удерживайте кнопку BOOT и одновременно включите FC, чтобы FC перешел в режим DFU, это для прошивки, когда FC блокируется. [B]. Когда FC включен и находится в режиме ожидания, кнопку BOOT можно использовать для управления светодиодными лентами, подключенными к разъемам LED1-LED4 на нижней стороне. По умолчанию коротко нажмите кнопку BOOT, чтобы переключить режим отображения светодиодов. Нажмите и удерживайте кнопку BOOT, чтобы переключиться между режимами SpeedyBee-LED и BF-LED. В режиме BF-LED все ленты LED1-LED4 будут управляться прошивкой Betaflight. |
| Вход RSSI | Поддержанный. На лицевой стороне обозначен как RS. |
| Умный порт / F.Port | Не поддерживается |
| Поддерживаемые прошивки полетного контроллера | BetaFlight(по умолчанию), INAV |
| Целевое имя прошивки | SPEEDYBEEF405V4 |

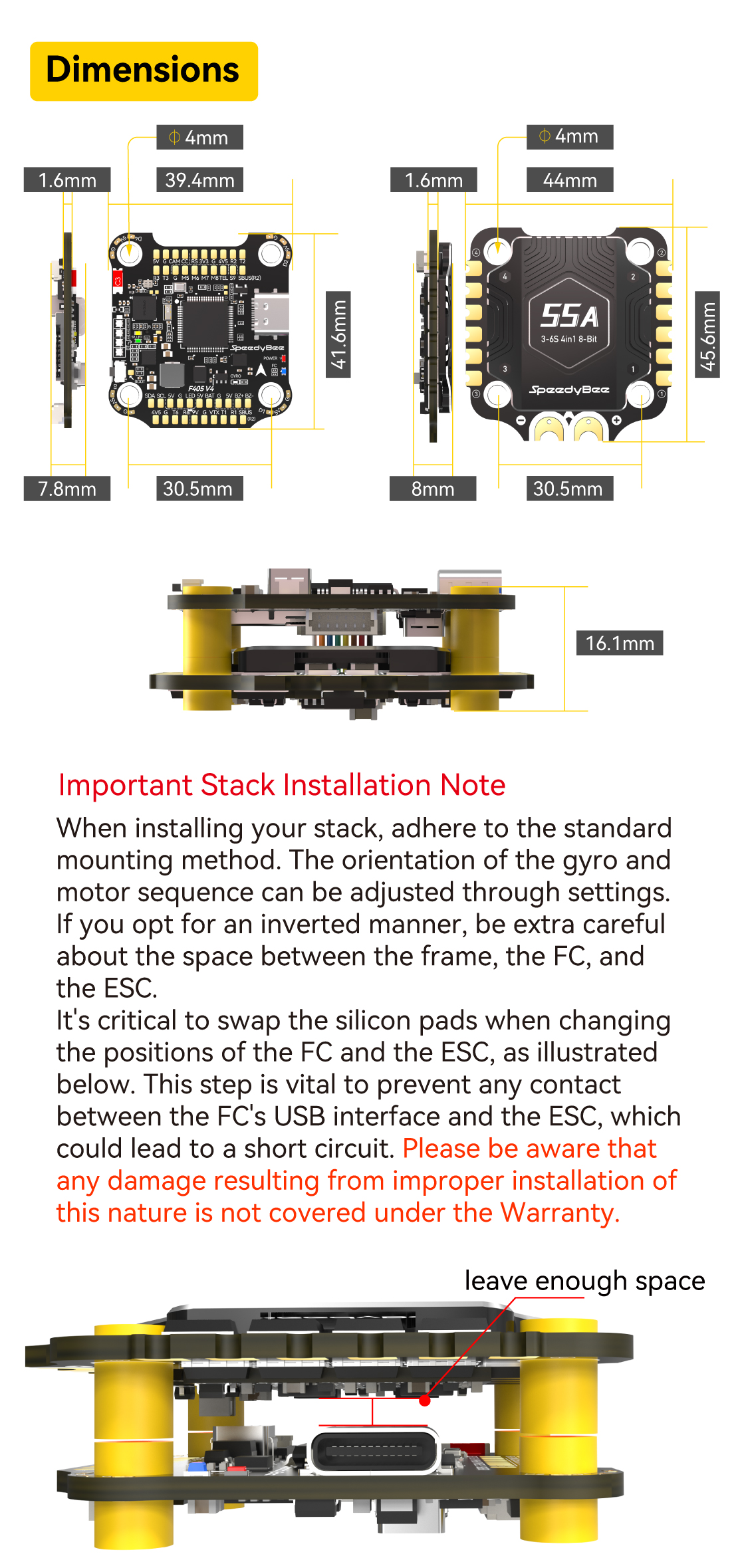

| Установка | 30,5 x 30,5 мм (диаметр отверстия 4 мм) |
| Измерение | 41,6 (Д) x 39,4 (Ш) x 7,8 (В) мм |
| Вес | 10.5г |

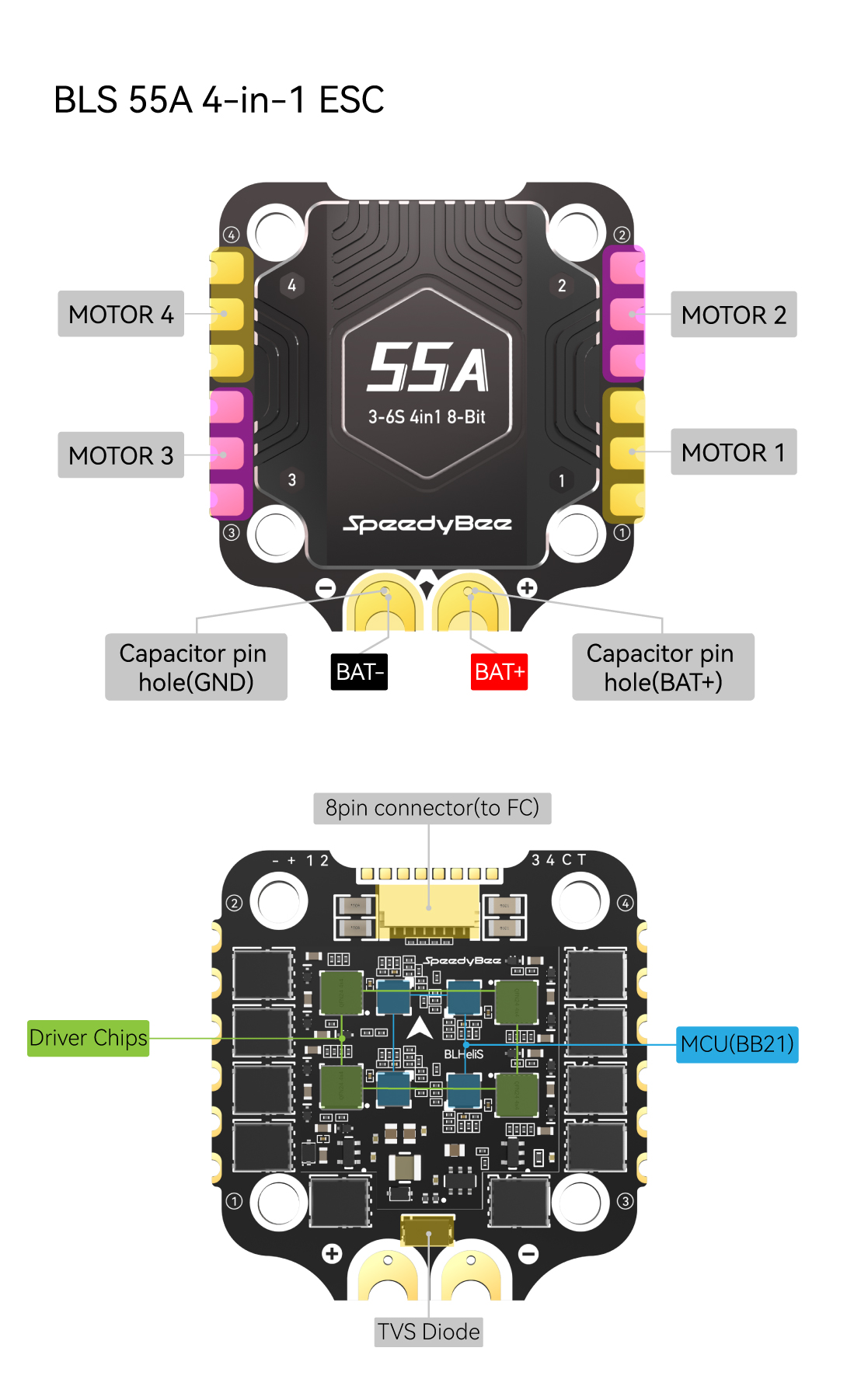

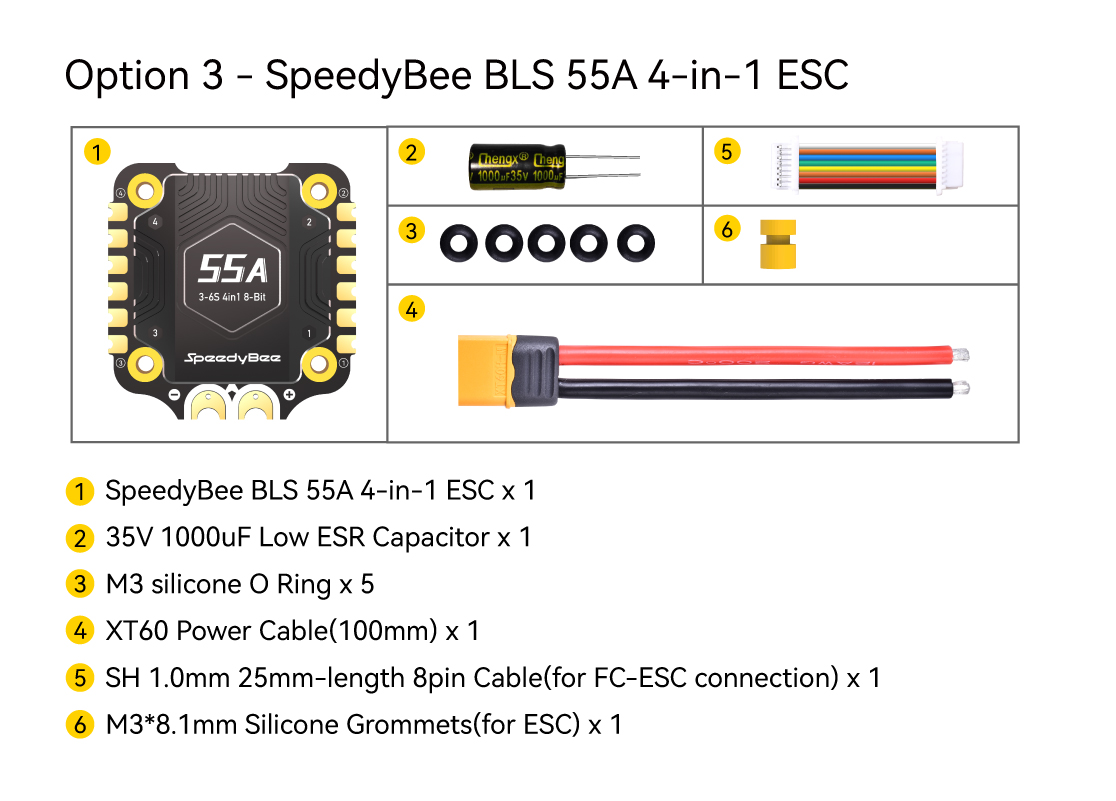

| Наименование продукта | SpeedyBee BLS 55A 30×30 4-в-1 ESC |
| Микропрограммное обеспечение | BLHeli_S J-H-40 |
| Ссылка для скачивания конфигуратора ПК | https://esc-configurator.com/ |
| Непрерывный ток | 55А * 4 |
| Пиковый ток | 70(10 секунд) |
| Защитный диод TVS | Да |
| Внешний конденсатор | Конденсатор с низким ESR 1000 мкФ(В упаковке) |
| Протокол ESC | DSHOT300/600 |
| Подводимая мощность | 3-6S LiPo |
| Выходная мощность | ВБАТ |
| Датчик тока | Поддержка (Масштаб = 400 Смещение = 0) |
| Телеметрия ESC | Не поддерживается |
| Установка | 30,5 x 30,5 мм (диаметр отверстия 4 мм) |
| Измерение | 45,6 (Д) * 44 (Ш) * 8 мм (В) |
| Вес | 23.5г |
