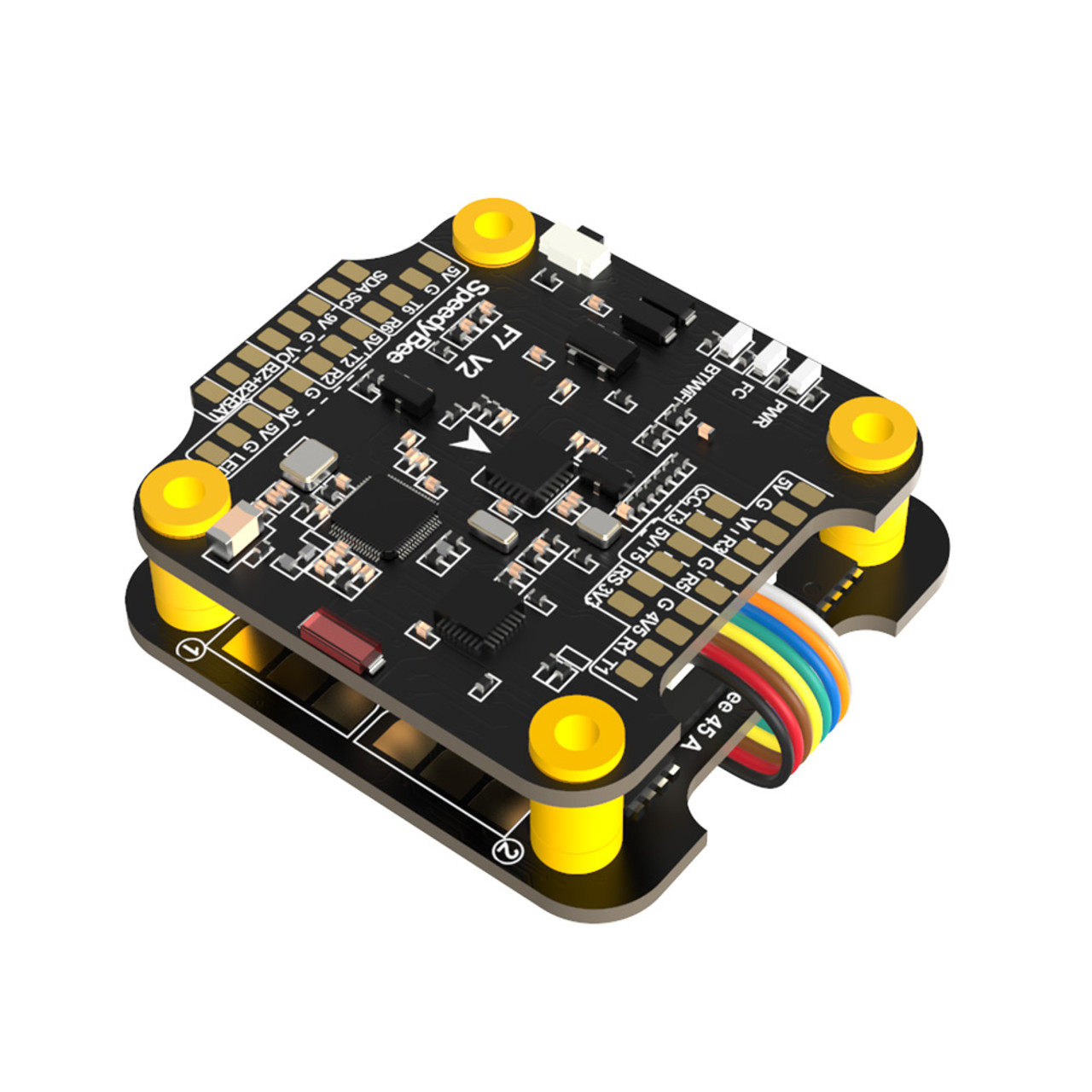

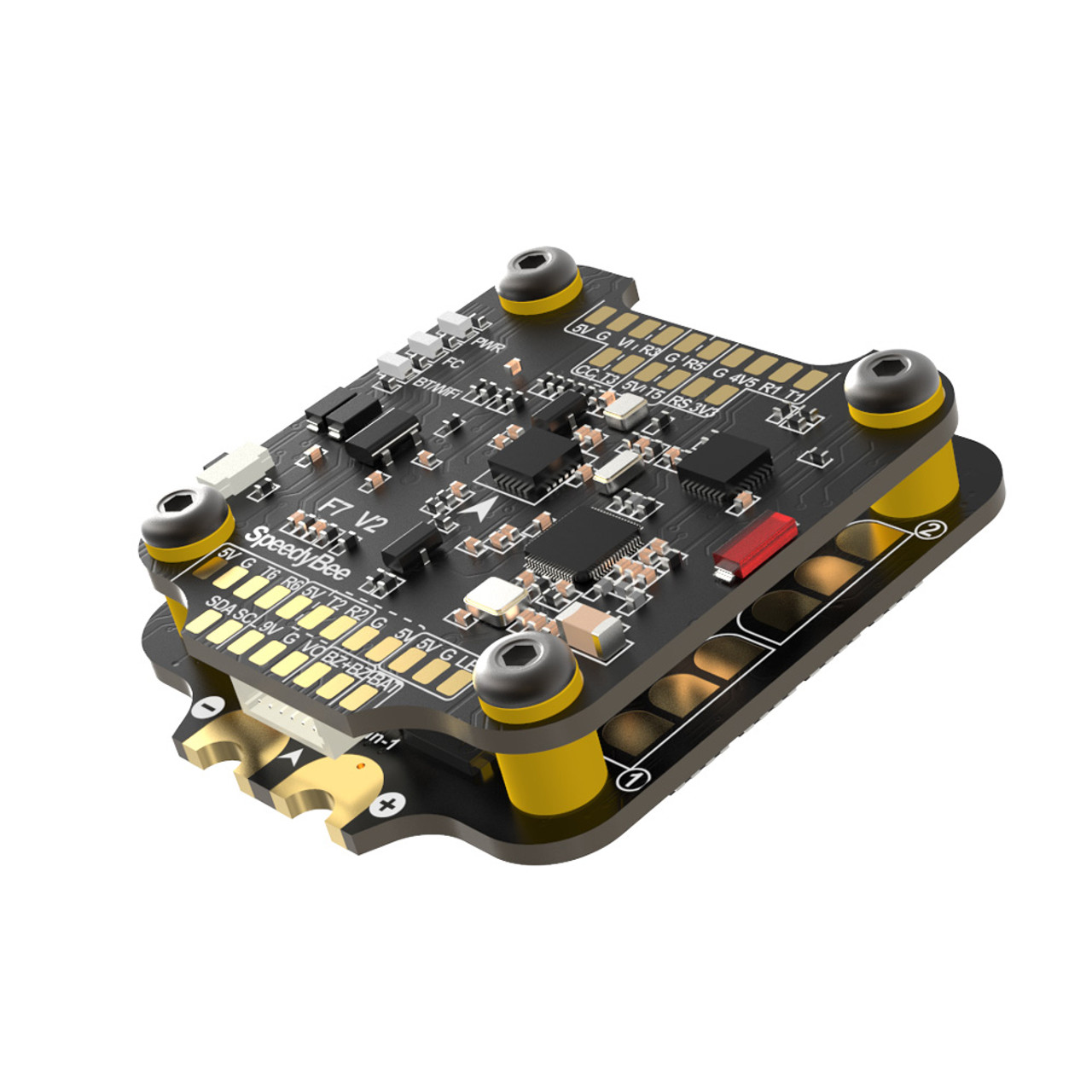

Стек SpeedyBee F7 V2 BL32 45A (с регулятором V22)
SKU
Описание
Все таможенные и транспортные процедуры мы осуществим и продукция будет доставлена по вашему адресу в Российской Федерации.
У нас нет розничных продаж. Минимальный заказ +500 шт.
ИЗВЕЩЕНИЕ:
Для более ранних версий V2/V21 ESC, если вы используете прошивку BLHeli32 Rev32.8, пожалуйста, не включайте двунаправленную
DShot в Betaflight. Чтобы использовать двунаправленную функцию DShot, обязательно обновите прошивку до версии Rev32.9.
В V22 ESC этой проблемы нет.
Подробнее
DShot в Betaflight. Чтобы использовать двунаправленную функцию DShot, обязательно обновите прошивку до версии Rev32.9.
В V22 ESC этой проблемы нет.
Подробнее
Схема

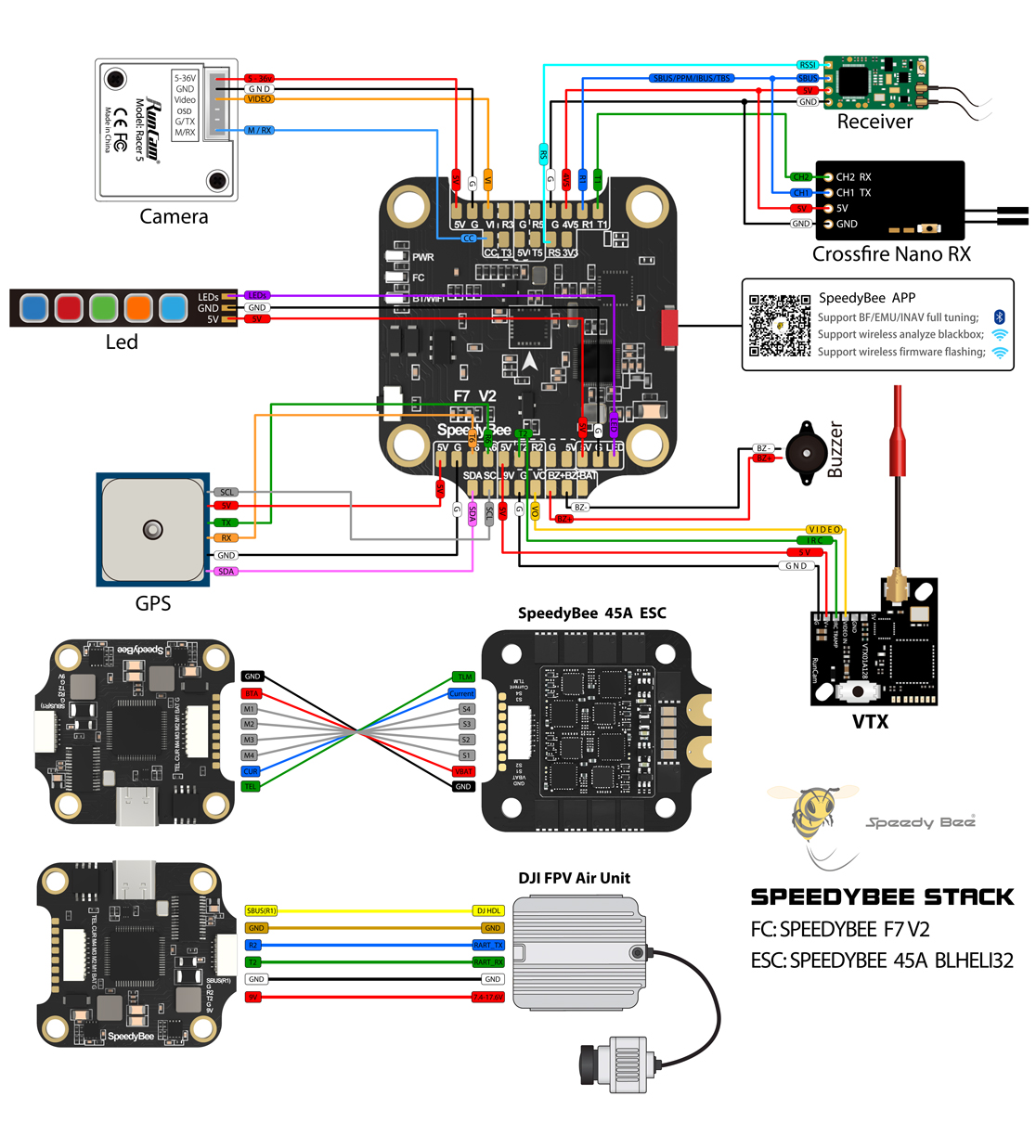

Руководство по электропроводке

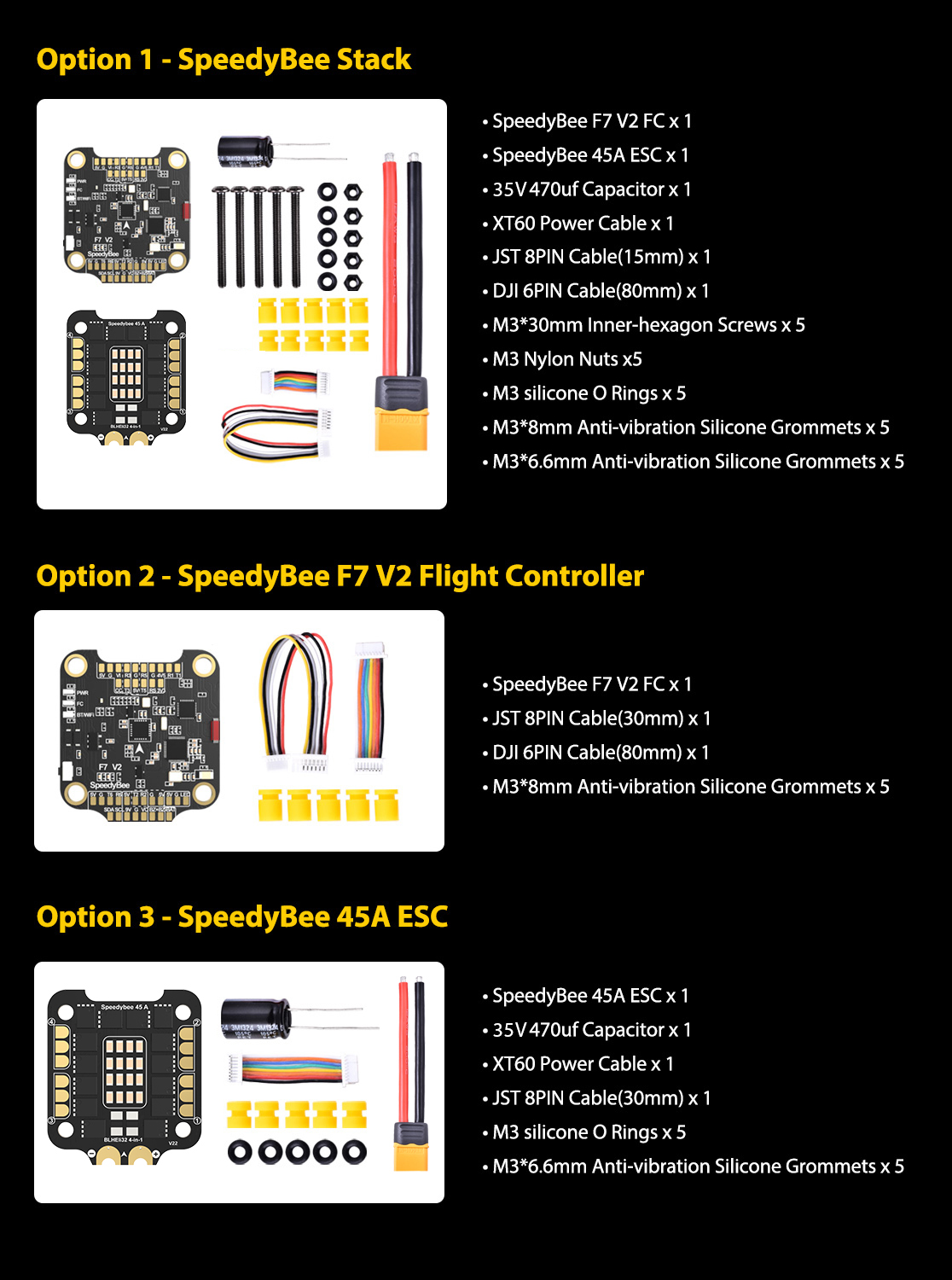

Пакет

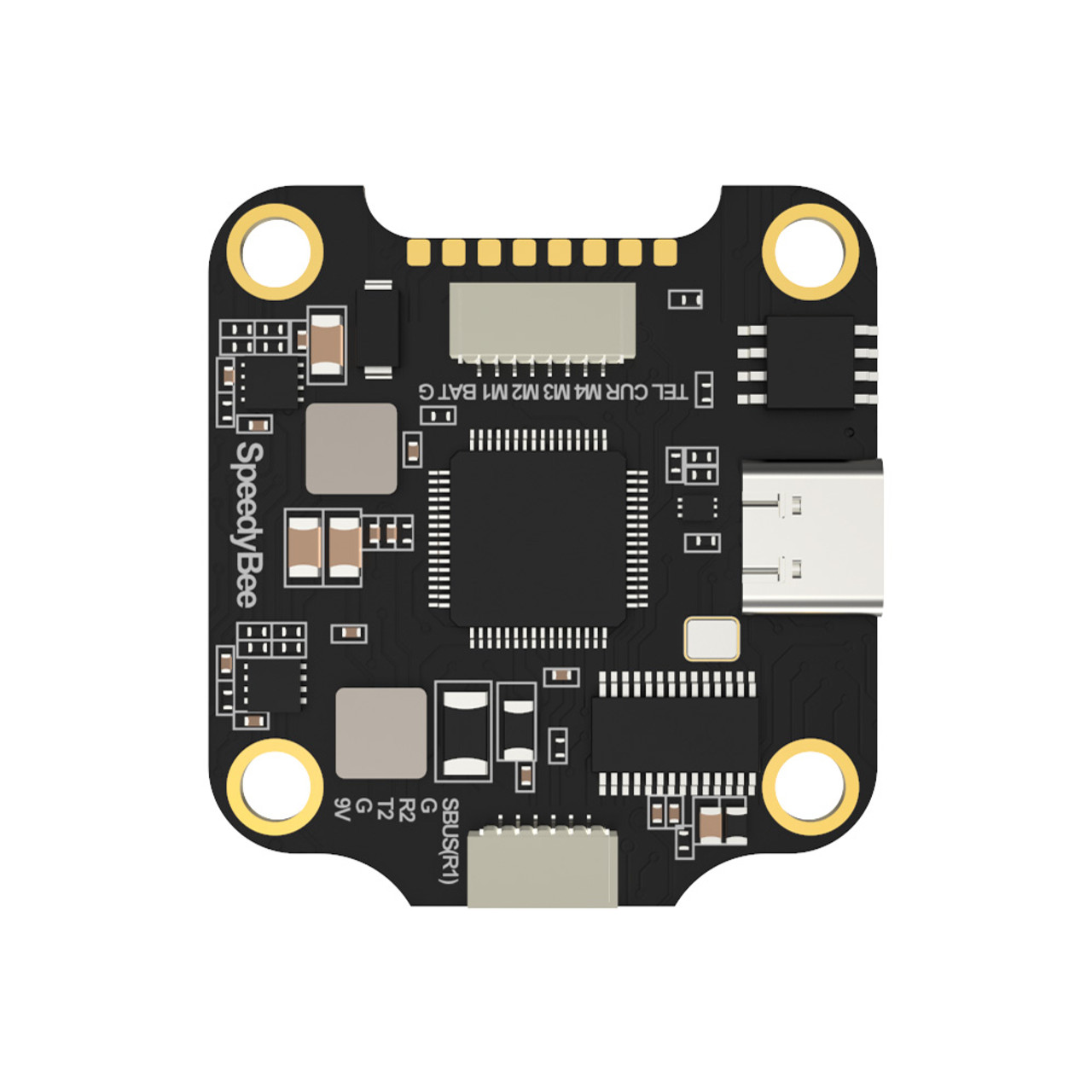

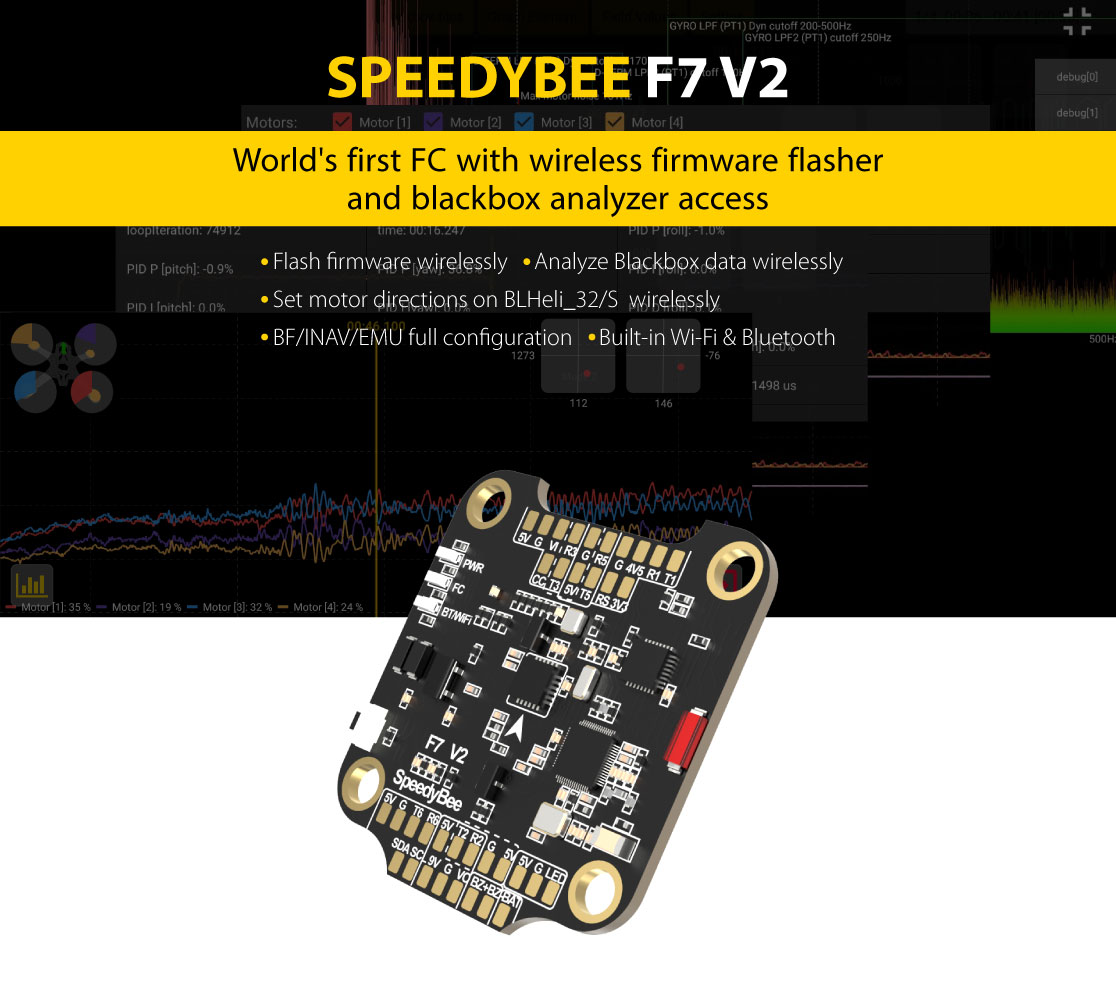

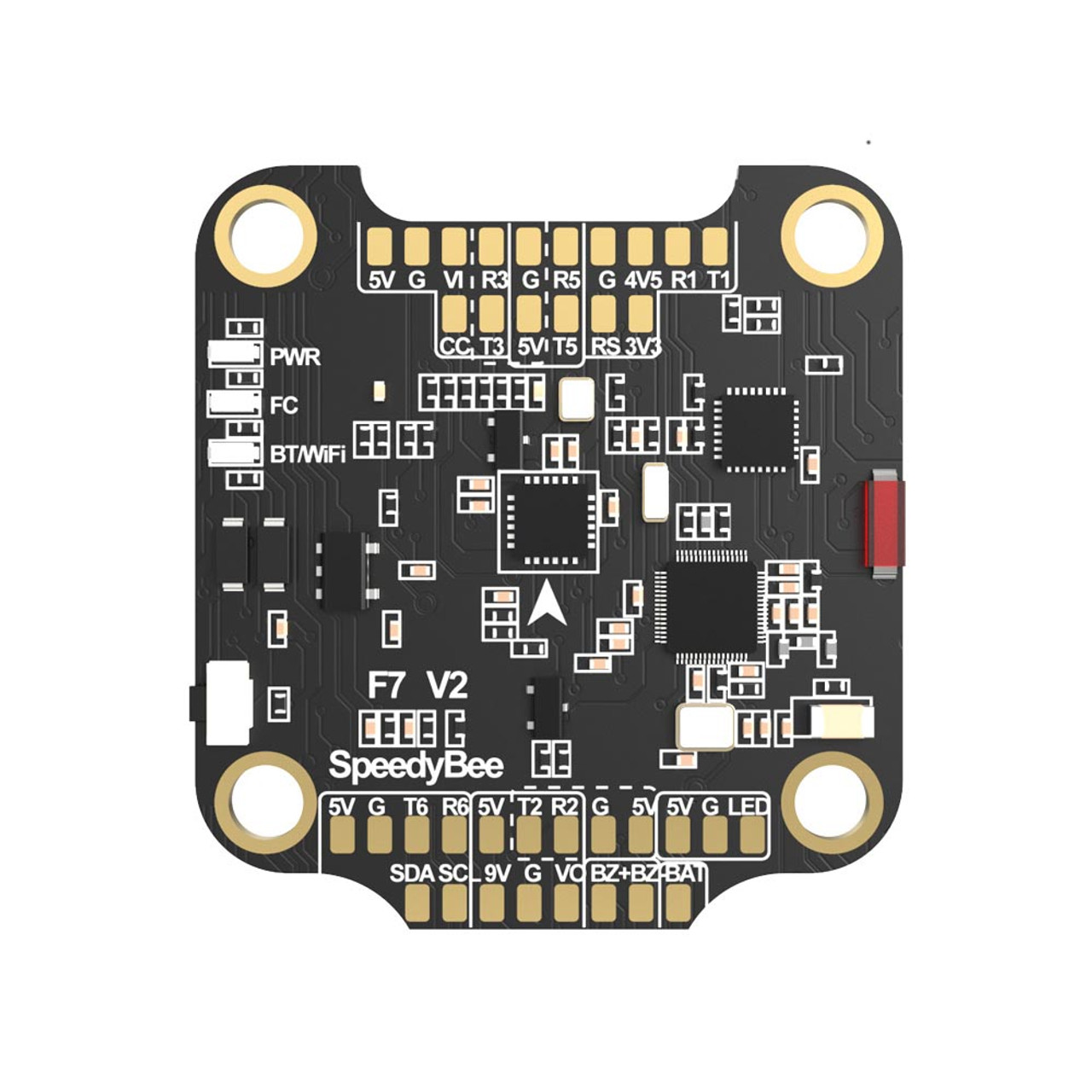

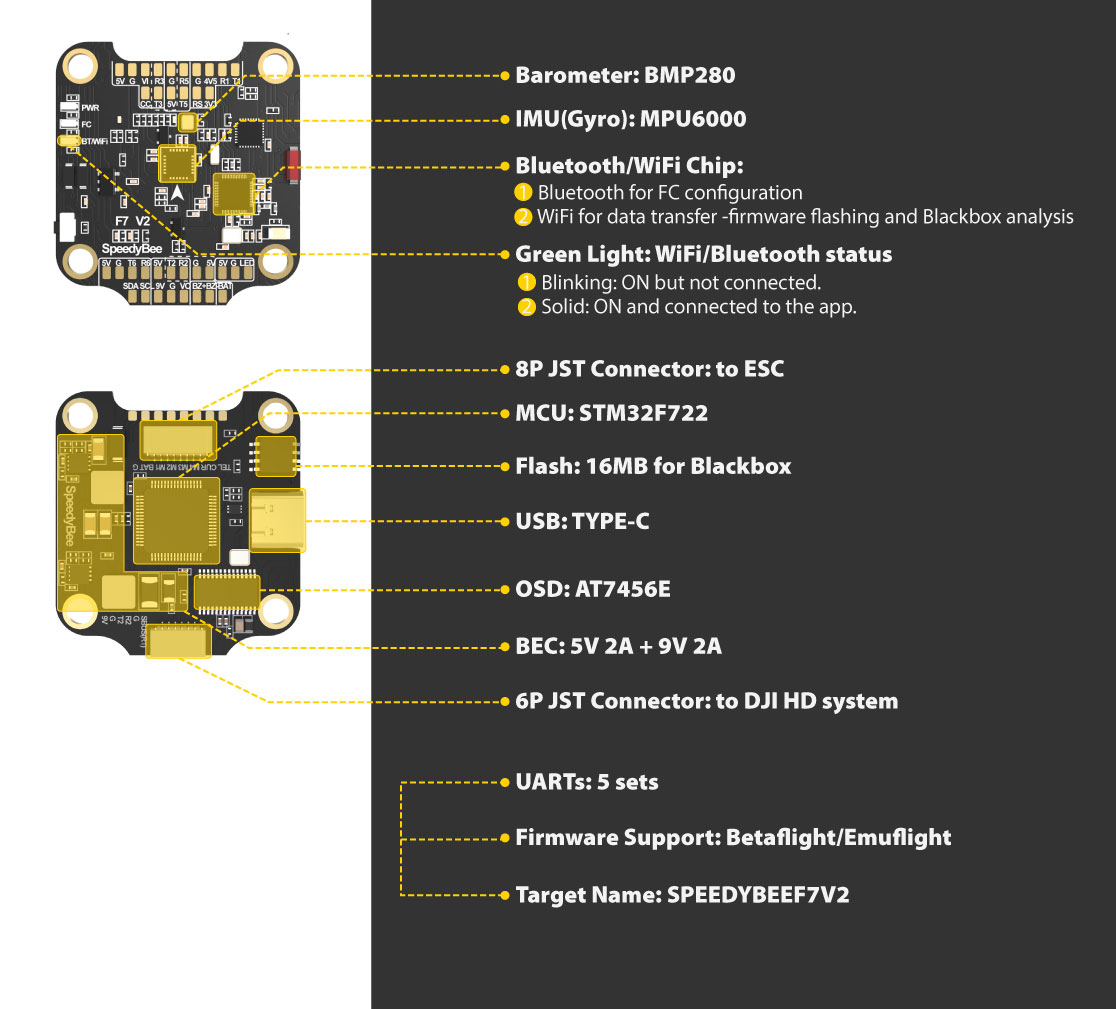

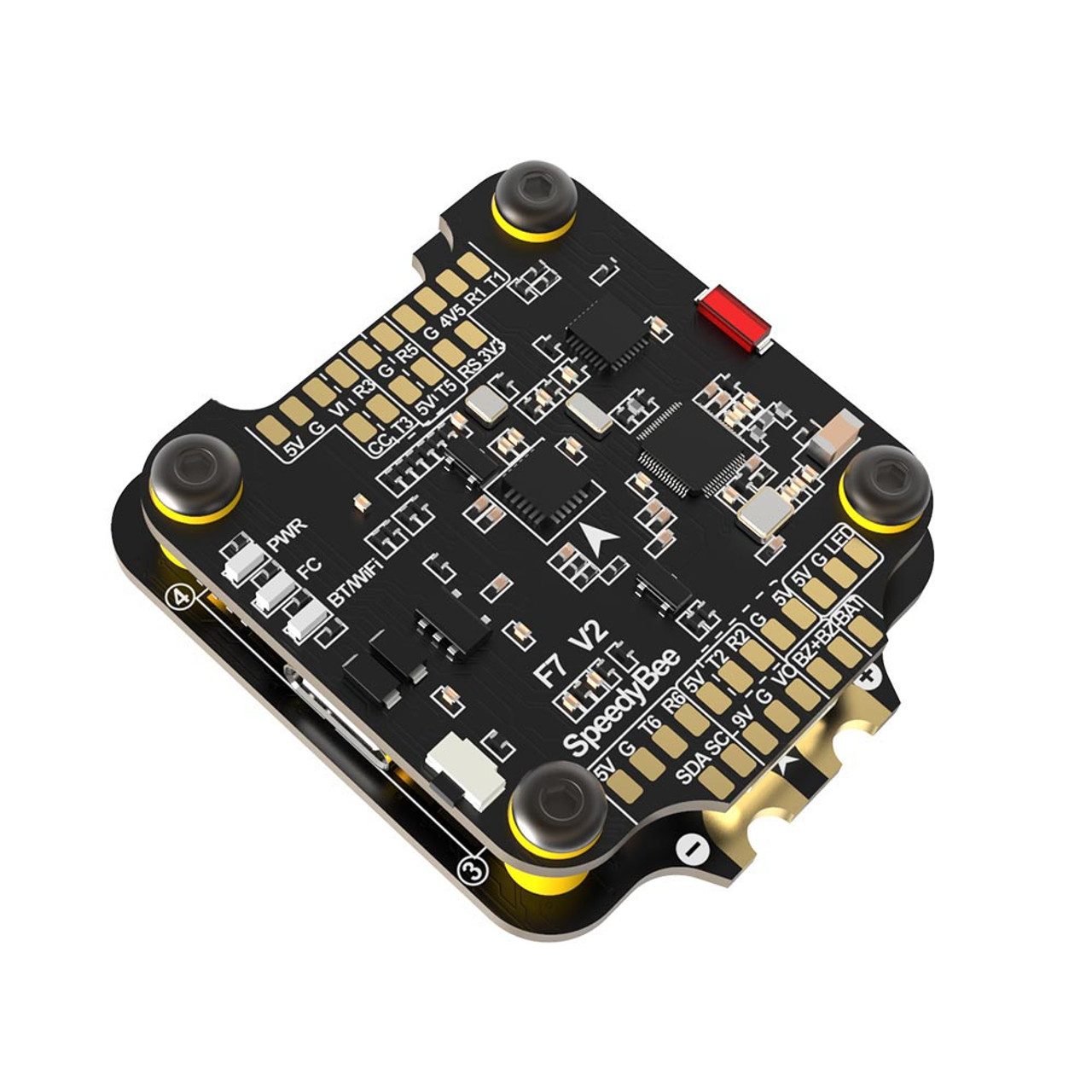

SpeedyBee F7V2 технические характеристики
| Микроконтроллер (MCU) | STM32F722 |

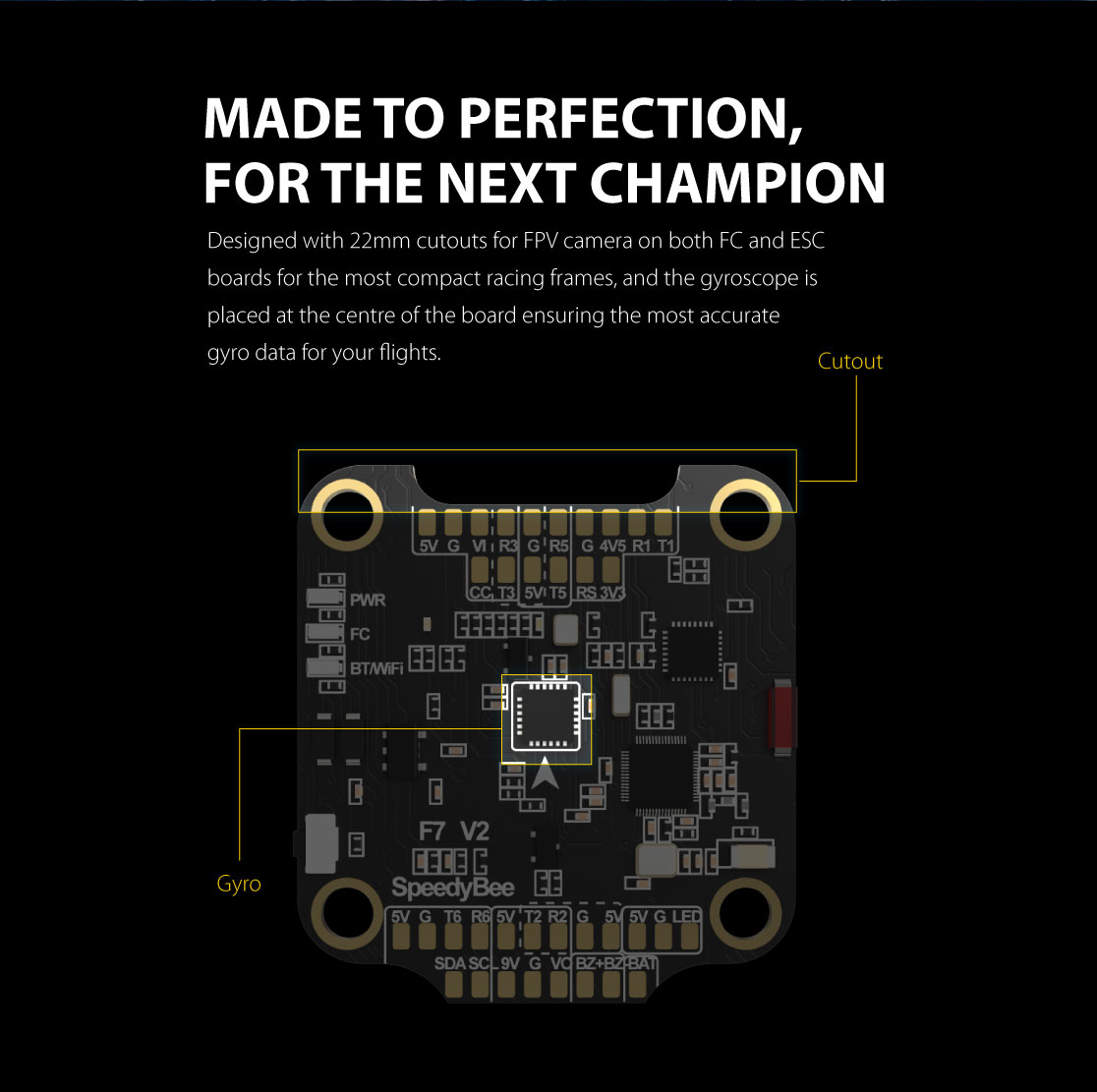

| ИДУ | MPU6000 |
| Порт USB | Тип C |
| Барометр | BMP280 (I2C) Предупреждение:Не наносите конформное покрытие на берометр, так как вентиляционное отверстие может быть забито. |
| OSD | BetaFlight OSD с чипом AT7456E |
| БЛЕ | Поддержка, используемая для настройки полетного контроллера |

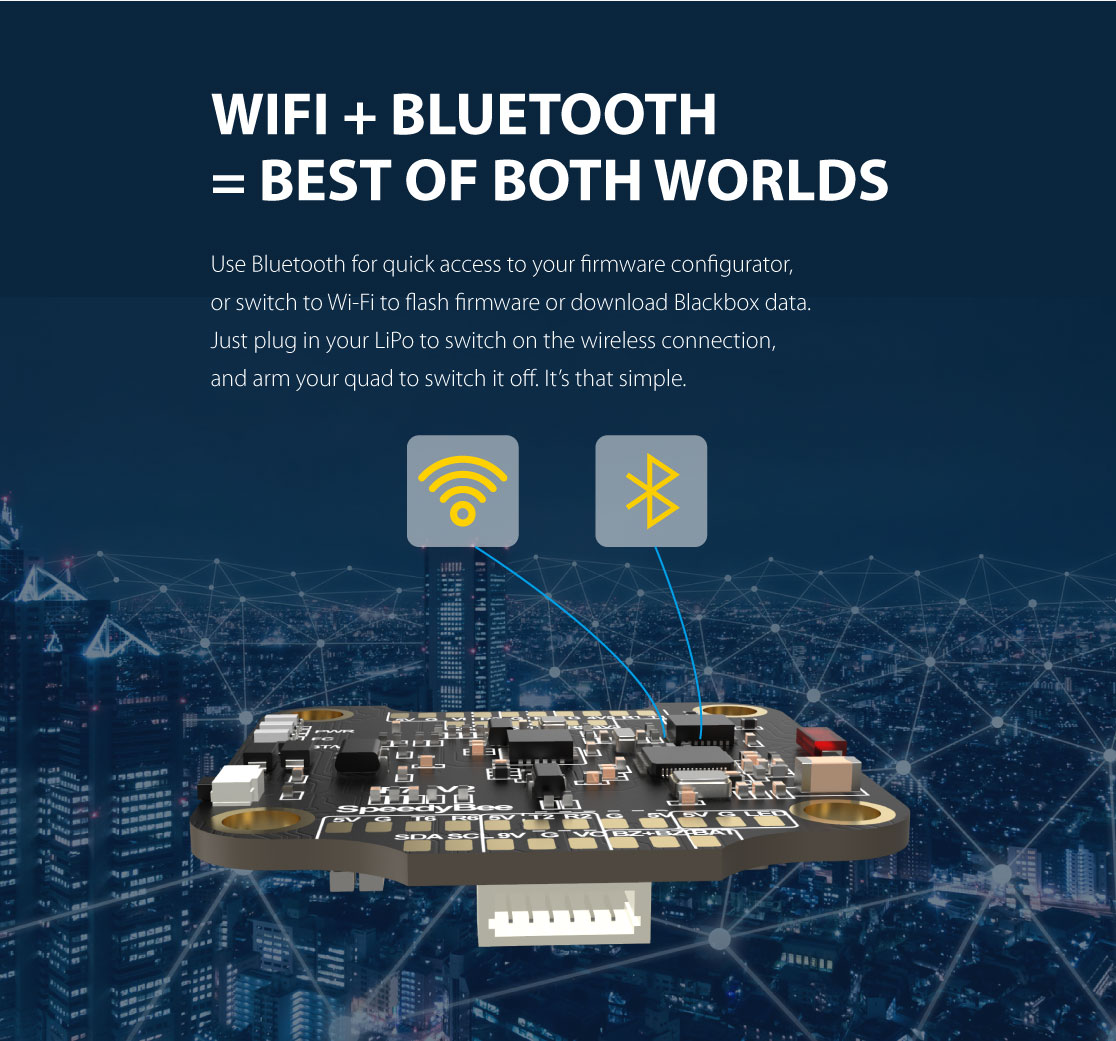

| WiFi | Поддержка, используемая для передачи данных, например, прошивка мигание и анализ черного ящика. |
| Слот для воздушного блока DJI | Полноценный слот DJI Air Unit JST на борту |

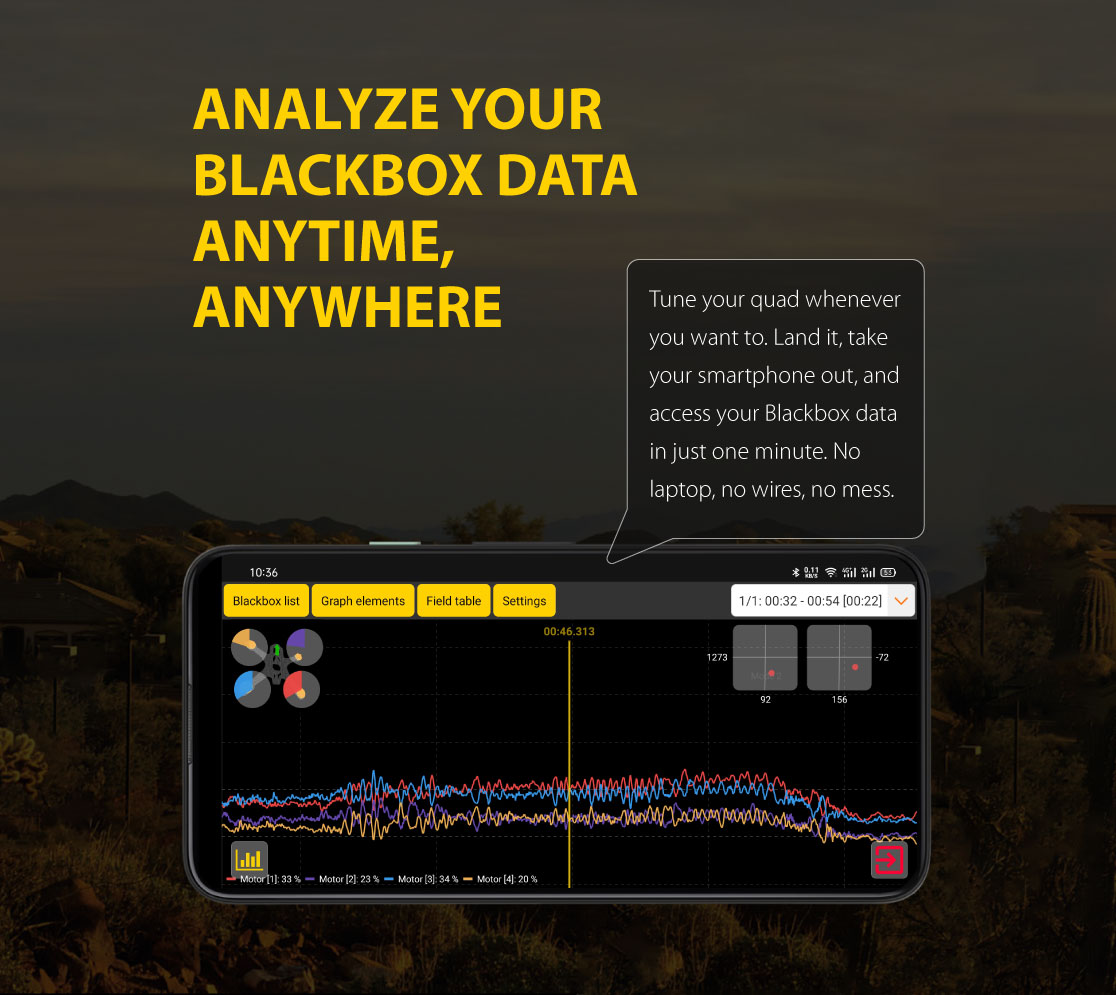

| Черный ящик | 16 МБ встроенной флэш-памяти |
| Датчик тока | 1 : 10 (Масштаб 168) |
| Панель управления камерой BetaFlight | Да |
| Подводимая мощность | 3-6С |
| 5 В БЭК x 1 | Выход 5 В x 7, 6 пэдов и пэд BZ+, используемый для зуммера, максимальный ток нагрузки в общей сложности составляет 2,5 А. |
| 9 В БЭК x 1 | Выход 9 В x 2, 1 пэд и еще один, используемый для слота DJI, максимальный ток нагрузки в сумме составляет 2,5 А. |
| Выходная мощность 4,5 В | 1 * выходная площадка 4,5 В |
| Выходная мощность 3,3 В | 1 * выходная площадка 3,3 В, максимальный ток нагрузки составляет 500 мА. |
| Сигнал ESC | М1 — М4 |
| UART | Полный UART * 5(UART1, UART2, UART3, UART5, UART6) |
| Телеметрия ESC UART | UART4 RX |
| I2C | Используется для внешнего магнитометра, сонара и т. Д. |
| Светодиодный штифт | Используется для WS2812 LED |
| Зуммер | Пэды BZ+ и BZ, используемые для зуммера 5 В |
| Кнопка загрузки | Используется для легкого входа в режим DFU |
| Вход RSSI | Входная паяльная площадка RSSI |
| Технология SmartPort | Используйте любую контактную площадку UART для функции SmartPort. |
| Поддержка прошивки полетного контроллера | BetaFlight(по умолчанию), EMUFlight |
| Целевое имя | SPEEDYBEEF7V2 |

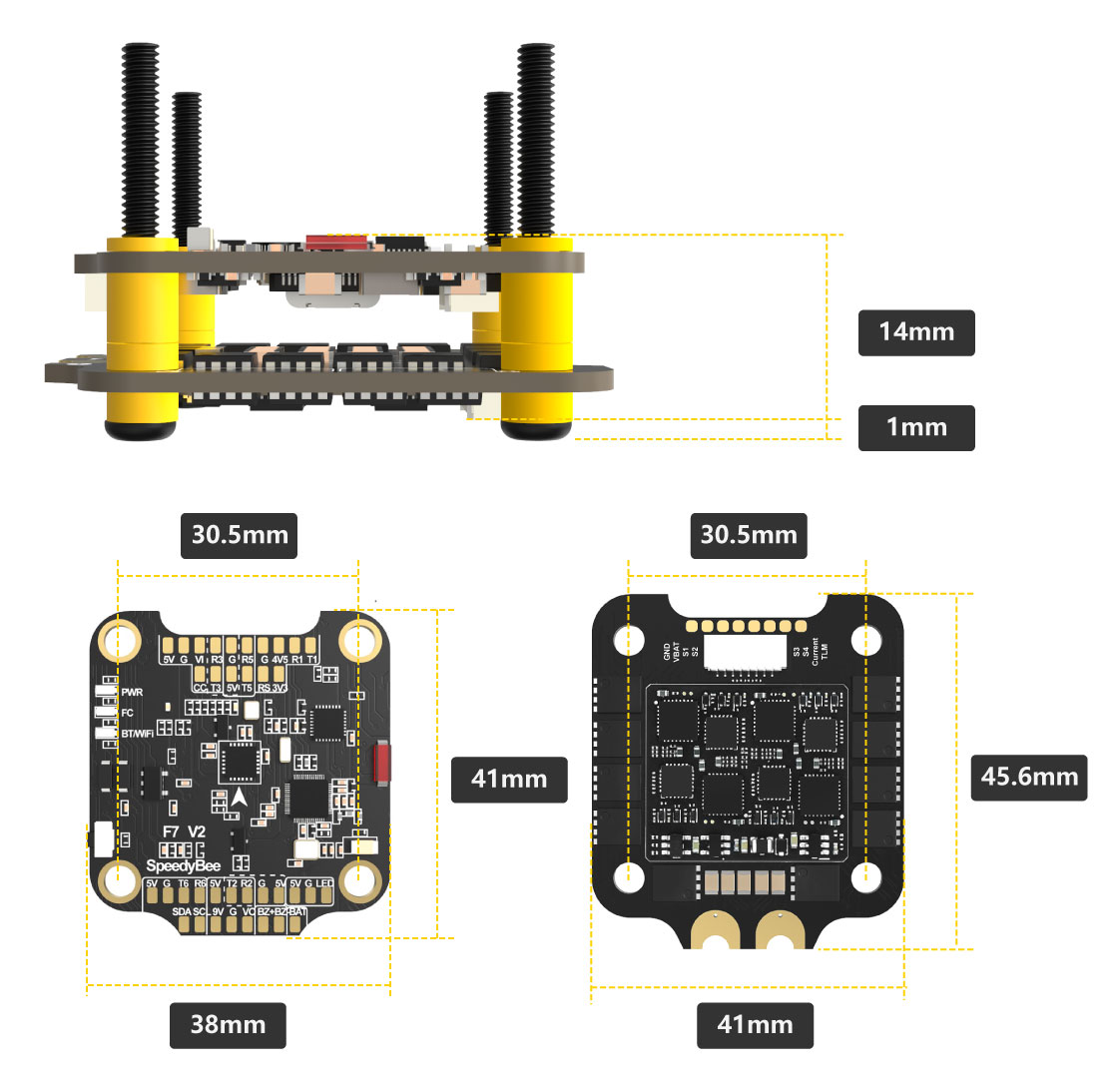

| Установка | 30,5 x 30,5 мм, размер отверстия 4 мм |
| Измерение | 41 x 38 x 6,9 мм |
| Вес | 9г |

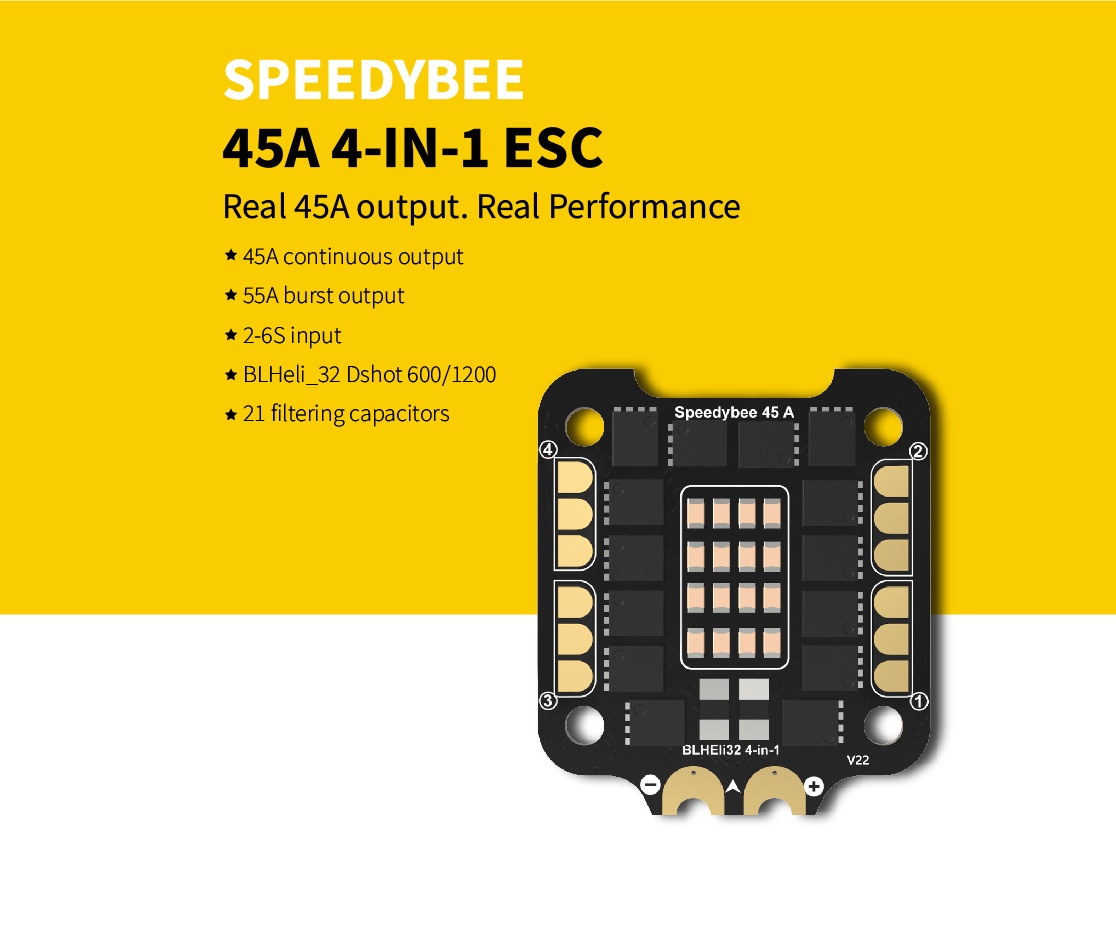

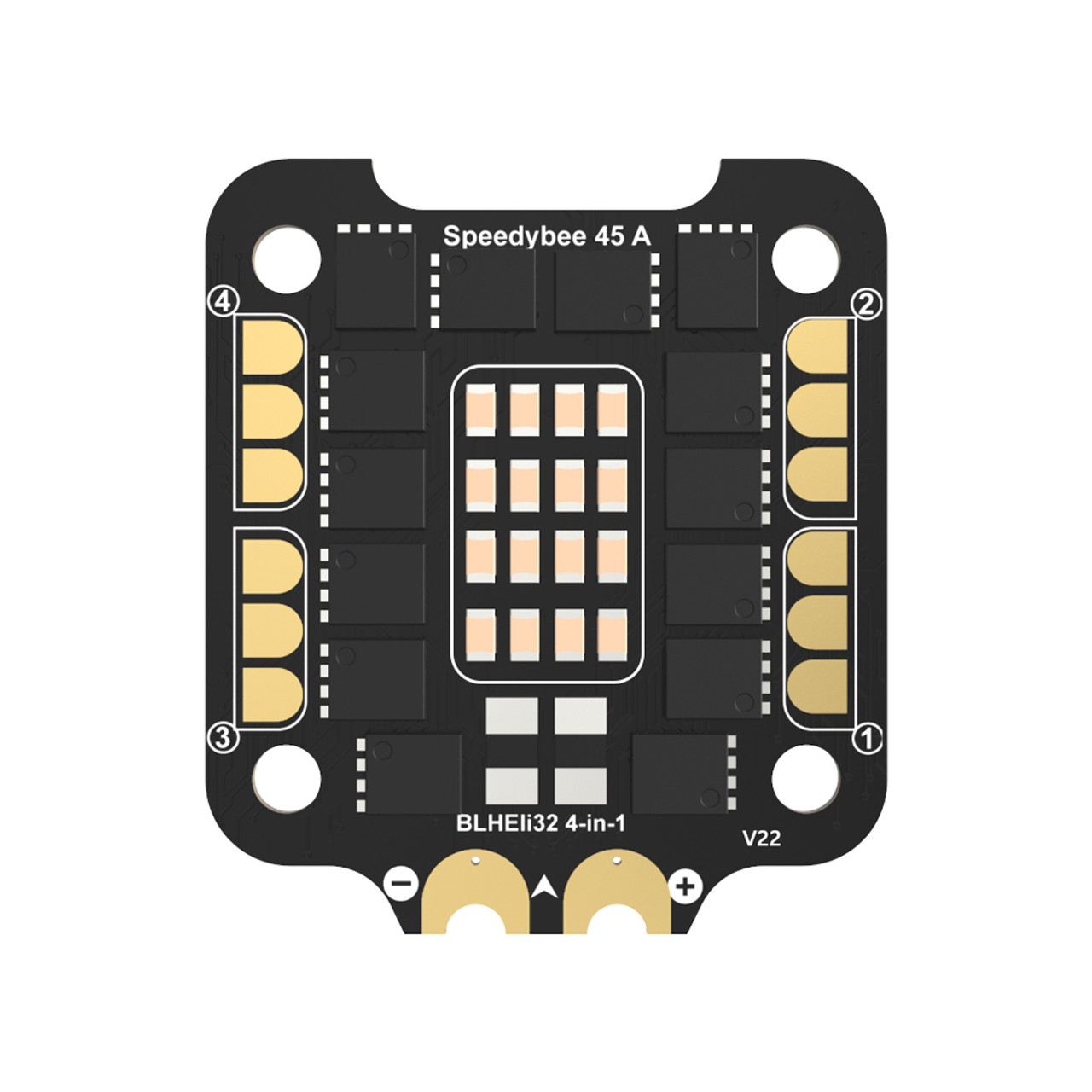

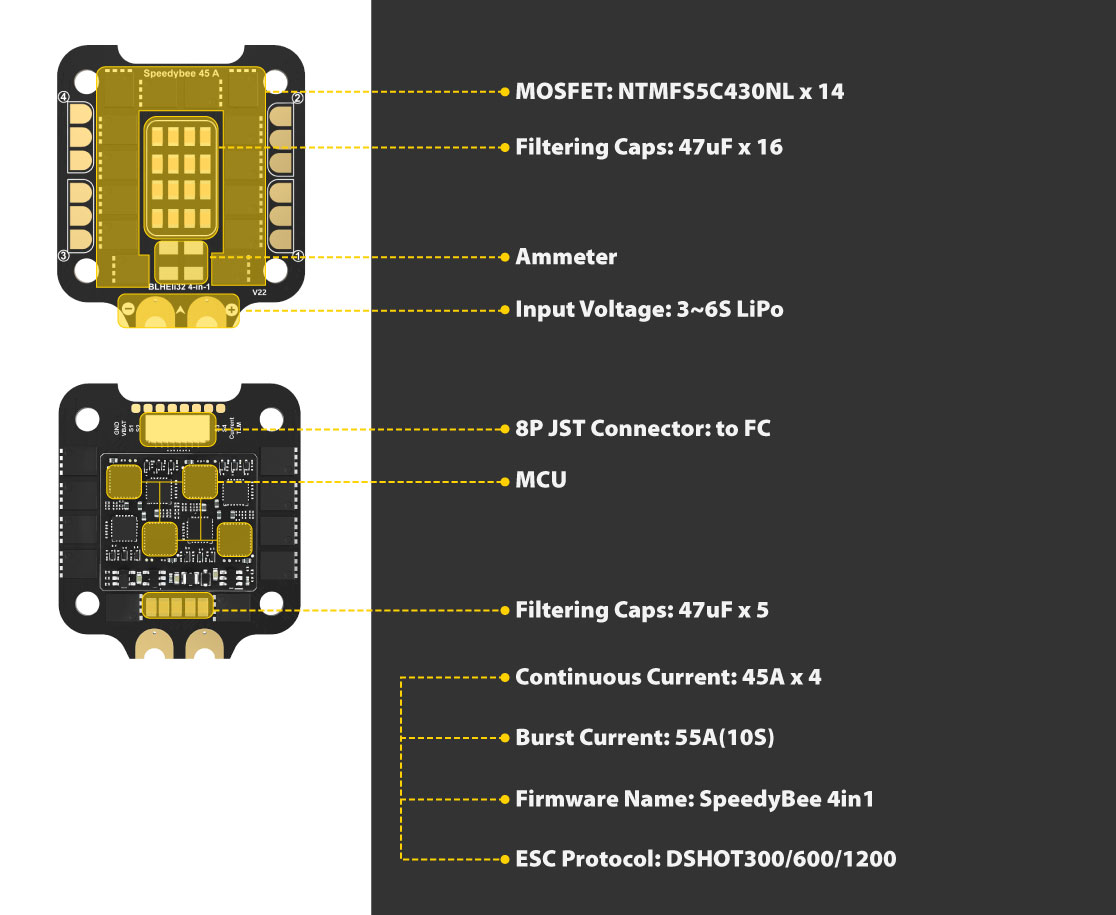

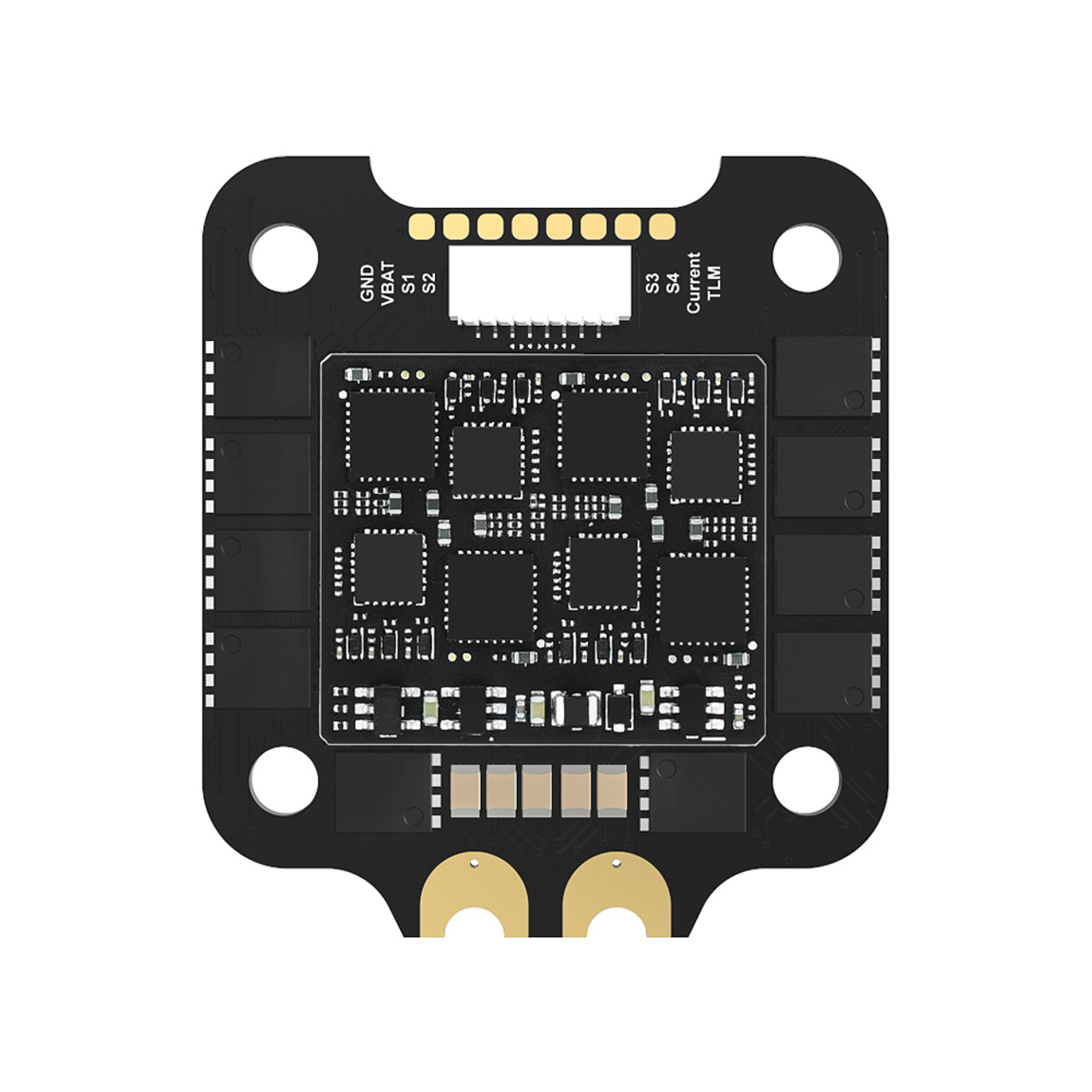

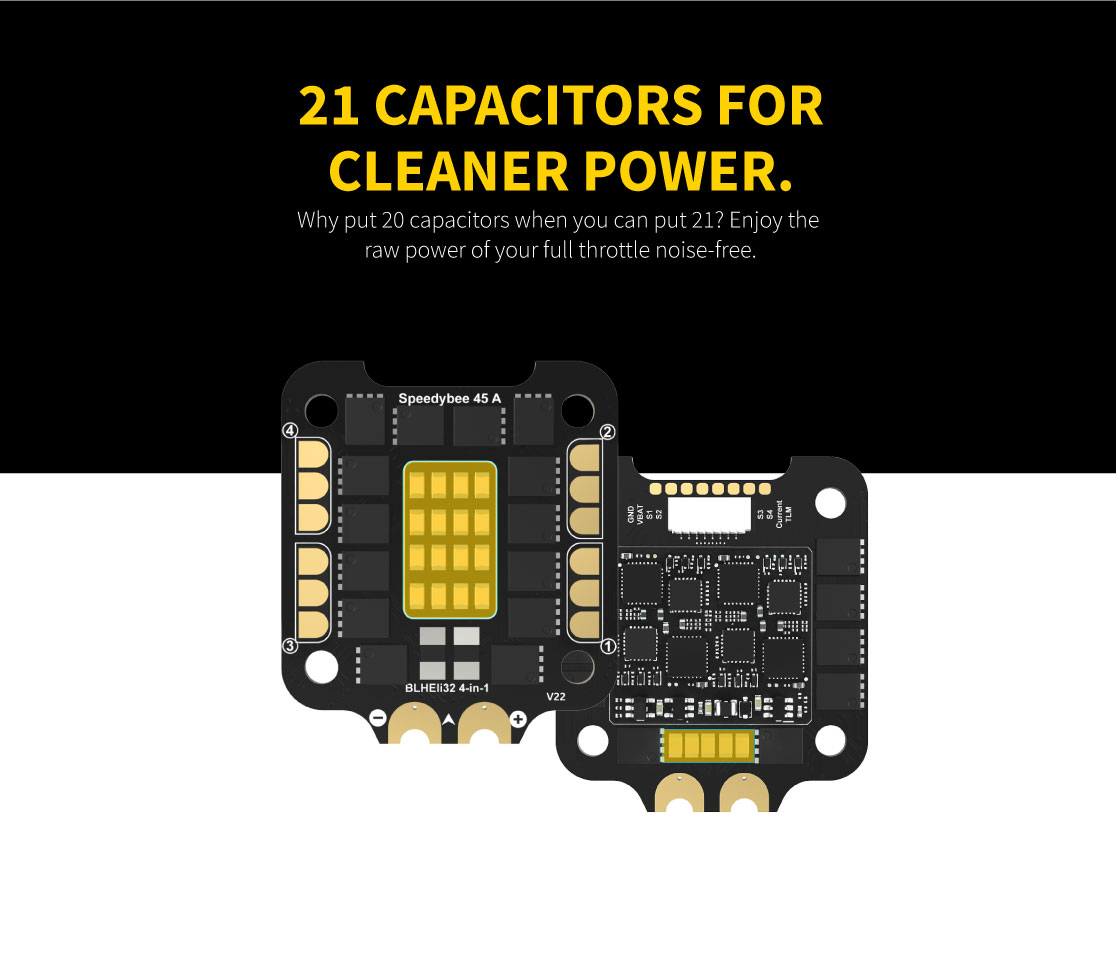

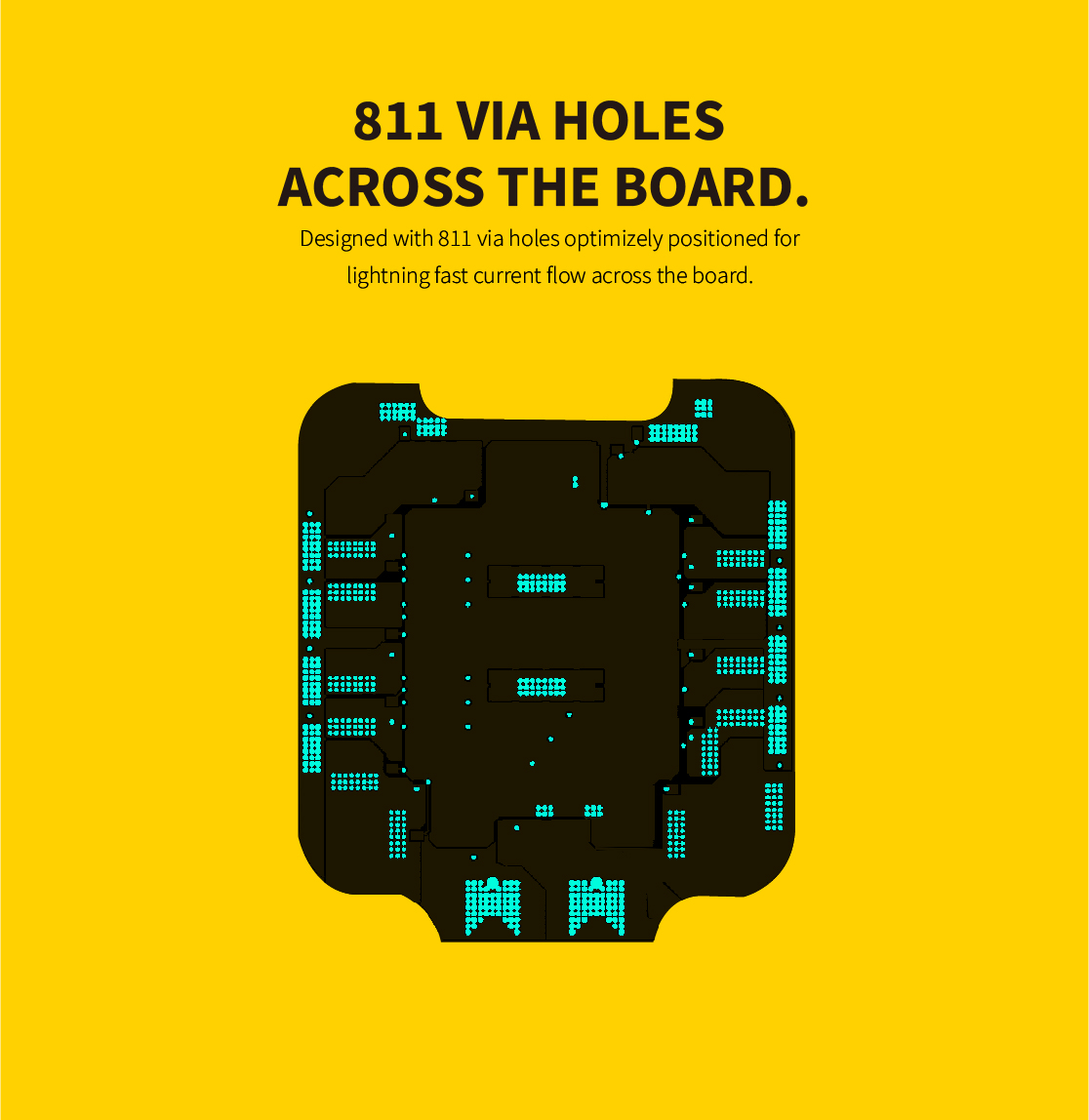

SpeedyBee BLHeli32 45A 4 в 1 ESC технические характеристики
| Микропрограммное обеспечение | BLHeli32 SpeedyBee 4в1 |
| Непрерывный ток | 45А * 4 |
| Пиковый ток | 55А (10С) |
| Протокол ESC | DSHOT300/600/1200 |
| Подводимая мощность | 3-6S Примечание: Настоятельно рекомендуется припаять фильтрующий конденсатор между VBAT»+» и «-« |
| Выходная мощность | ВБАТ |
| Датчик тока | Опора (масштаб 168) |
| Телеметрия ESC | Поддержка |
| Установка | 30,5 x 30,5 мм, размер отверстия 4 мм |
| Измерение | 41 * 45 * 6,5 мм |
| Вес | 12,5 г |
| Поддерживаемый двигатель | Для 6S требуется 1900 кВ или ниже |
